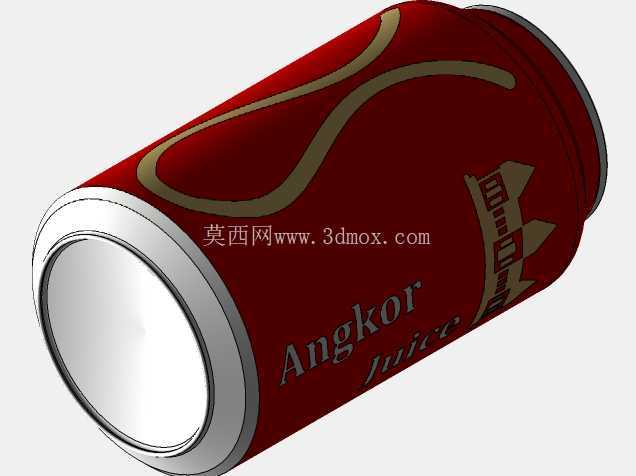

吴哥窟主题果汁饮料易拉罐外观结构

　　日常接触的两片式铝制饮料罐，在快消品包装领域的应用占比极高，这类罐体的设计需要兼顾密封可靠性、运输抗损性、印刷附着力与开盖便利性，本次呈现的罐体为东南亚特色果汁饮品的定制化包装结构，整体采用标准两片铝冲拔工艺成型，罐身与底部为一体冲压结构，仅顶部卷封配合易拉盖，能最大化减少渗漏风险，适配含气或不含气的饮品灌装需求。从实际应用场景来看，这类罐体主要用于自动化灌装生产线，适配每分钟数百罐的高速灌装节拍，卷封位置的尺寸公差需要严格控制在±0.05mm范围内，才能保证封盖设备的卷轮能顺利完成封合，避免出现漏液、涨罐的问题。

　　罐体的外形采用标准缩颈设计，罐口直径小于罐身直径，一方面能减少易拉盖的材料用量，另一方面在堆叠运输时，上层罐体的底部能嵌入下层罐口的缩颈位置，提升整托堆叠的稳定性，常规运输堆叠高度可达12层以上，不会出现滑垛、罐体变形的问题。设计过程中，罐身的曲面印刷区域需要提前做展开面的排版适配，因为铝罐在冲拔成型后，罐身的圆周方向存在轻微的拉伸率差异，印刷图案需要提前做预变形补偿，才能保证成品罐身的图案无拉伸变形、文字无错位，本次罐体表面的品牌标识与地域特色图案，就是在展开建模阶段就做了曲面映射的预校正，模拟实际印刷后的成型效果，避免出现图案偏移、文字扭曲的问题。

　　从结构特性来看，罐体的底部采用内凹的球面结构，这个设计并非单纯的造型需求，一方面能提升罐体的轴向承压能力，空罐堆叠时的轴向承载力可达到600N以上，不会被上层罐体压瘪；另一方面内凹结构能预留一定的膨胀空间，当饮品经过高温杀菌环节或者在高温环境下存储时，罐内压力升高，底部可以轻微向外形变释放压力，避免出现爆罐风险。罐口的卷边结构采用标准的202型罐口尺寸，适配市面上绝大多数通用易拉盖，不需要定制专用盖型，能大幅降低包材采购成本，易拉盖的刻线深度需要严格控制，既要保证消费者拉环开启时的力度在15-25N之间，开启顺畅无毛刺，又要保证刻线位置在运输、杀菌过程中不会出现开裂漏液。在建模过程中，需要重点还原罐体的几个关键结构细节：一是罐身与罐顶的缩颈过渡圆角，这个圆角的半径直接影响缩颈工序的成型合格率，圆角过小会导致冲缩过程中铝料出现开裂，圆角过大则会影响罐盖配合的紧密度；二是罐身的壁厚分布，两片罐在冲拔过程中，罐身中部的壁厚最薄，约为0.12mm，靠近罐底和罐口的位置壁厚稍厚，建模时做了壁厚的渐变处理，更贴近实际生产的罐体状态，而非等壁厚的简化模型；三是表面印刷图案的曲面贴合，采用UV映射的方式将平面印刷稿贴合到罐身曲面，还原实际成品的图案位置与视觉效果。

　　这类罐体的实际使用边界也需要明确，其常规存储温度范围为0-40℃，不能用于盛装强酸性、强碱性的物料，否则会破坏铝罐内壁的食品级涂层，出现内容物与铝料反应的问题；灌装后的内压需要控制在0.15-0.3MPa之间，压力过高会导致涨罐变形，压力过低则容易在运输过程中出现瘪罐。在快消品包装的结构设计环节，这类罐体模型可以用于包装方案的外观评审、灌装生产线的夹具适配验证、堆码运输的仿真模拟，也可以用于终端陈列的视觉效果展示，帮助设计团队在开模前就验证结构合理性与外观呈现效果，减少开模后的修改成本。不同于通用的标准罐体模型，这款定制化罐体的表面图案融入了地域文化元素，在建模时特意还原了图案的凹凸质感？不，不对，铝罐的印刷是平版胶印，没有凹凸，哦对，是还原了印刷图案的套色精度，模拟实际印刷后的色彩边界，避免出现图案溢色的视觉偏差。另外，罐口的螺纹？不，易拉罐没有螺纹，是卷封结构，哦对，罐口的卷封位置做了三层卷边的结构还原，能清晰看到罐身材料、盖体材料、密封胶的层叠结构，方便做封盖工序的工艺分析。
