多工位联动夹持式末端执行操纵结构

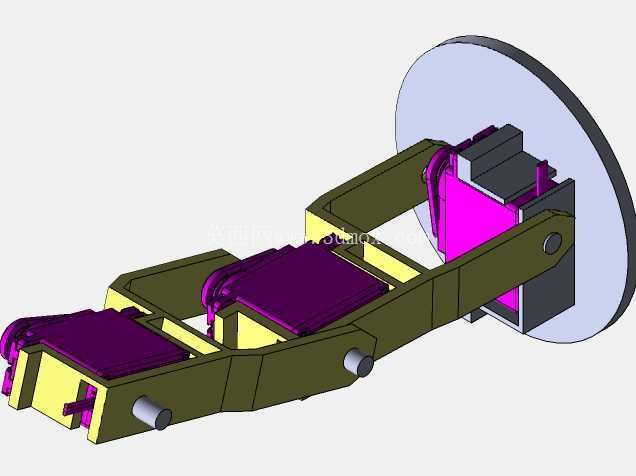

　　这套操纵结构主要面向通讯类设备生产、调试环节的工位转运与精准对位场景，在实际产线中可搭载于多轴机械臂末端，完成通讯模组的抓取、姿态调整、工位间转运以及装配对位动作，替代传统人工操作中重复度高、对位精度要求严苛的工序环节，尤其适配小型通讯元器件在SMT后段组装、功能测试工位之间的流转作业，能有效降低人工操作带来的静电损伤、对位偏差问题。从结构功能来看，整体采用多组铰接臂联动的设计逻辑，三组独立的夹持工位沿主臂身依次排布，每个工位都配置了独立的压合夹持组件，紫色部分为夹持接触面的柔性垫块安装位，可根据所夹持通讯工件的外形尺寸更换不同厚度、硬度的垫块，避免刚性夹持对元器件外壳、引脚造成压伤。主臂身采用橄榄绿的高强度铝合金型材拼接而成，铰接位置采用销轴定位配合，转动副预留了0.02mm的配合间隙，既保证多臂段联动时的转动顺畅度，又能控制整体的传动间隙在允许范围内，避免末端工位出现过大的位置偏差。末端的圆形安装盘是整套结构与外部机械臂的连接接口，盘面上预留了均布的安装孔位，可适配不同负载等级的工业机械臂法兰接口，安装盘与主臂身的连接位置设置了角度调节块，可根据实际工位的作业角度需求，调整主臂身相对于安装盘的俯仰角度，调整到位后通过侧面的锁紧销轴完成固定，无需额外加工适配连接件。

　　在设计思路上，整套结构没有采用复杂的齿轮传动或者同步带传动结构，而是通过臂身之间的铰接连杆实现三组夹持工位的同步开合动作，驱动源可直接安装在主臂身中部的空腔位置，通过单个驱动元件即可带动三组夹持工位同步动作，相比每个工位独立配置驱动元件的方案，能大幅降低整体结构重量，同时减少驱动元件的布线复杂度，避免多驱动同步误差带来的夹持力不均问题。结构的尺寸边界控制上，整套结构总长度控制在320mm范围内，最大宽度为120mm，末端安装盘直径为160mm，安装后整体突出机械臂法兰面的距离为280mm，在机械臂运动过程中不会与周边的工位护栏、测试治具产生运动干涉。

　　夹持工位的开合行程范围为0-45mm，可适配厚度在10mm到40mm之间的通讯类工件，单组夹持工位的额定夹持力为15N，可稳定夹持重量在1kg以内的通讯模组，不会出现转运过程中工件脱落的问题。铰接位置的销轴采用不锈钢材质，配合铜质衬套，长期往复转动下的磨损量极小，日常维护仅需定期在衬套位置添加少量润滑脂即可，无需频繁更换易损件。夹持接触面的柔性垫块采用快拆式设计，通过侧面的卡槽固定在夹持臂上，更换不同规格垫块时无需拆卸整体结构，仅需从侧面抽出旧垫块插入新垫块即可完成更换，单工位垫块更换时间不超过30秒，能快速适配不同批次、不同外形的通讯工件生产需求。

　　主臂身的侧面预留了走线槽位置，夹持工位上的检测传感器线束可沿臂身走线槽规整布置，最终汇总到末端安装盘位置接入机械臂本体的走线通道，避免线束外露在运动过程中被周边构件剐蹭破损。在实际应用中，这套结构可直接替换机械臂原有的单工位夹持末端，将单次转运的工件数量从1件提升到3件，单工位作业循环时间可缩短40%左右，尤其适配小尺寸通讯元器件批量测试、组装的快节奏产线需求。结构整体的重心经过优化设计，重心位置落在末端安装盘的中心轴线上，机械臂高速运动时不会产生额外的偏载力矩，能降低机械臂关节的负载损耗，延长机械臂的使用寿命。
