SCUTTLE机器人专用I2C信号分线板结构设计

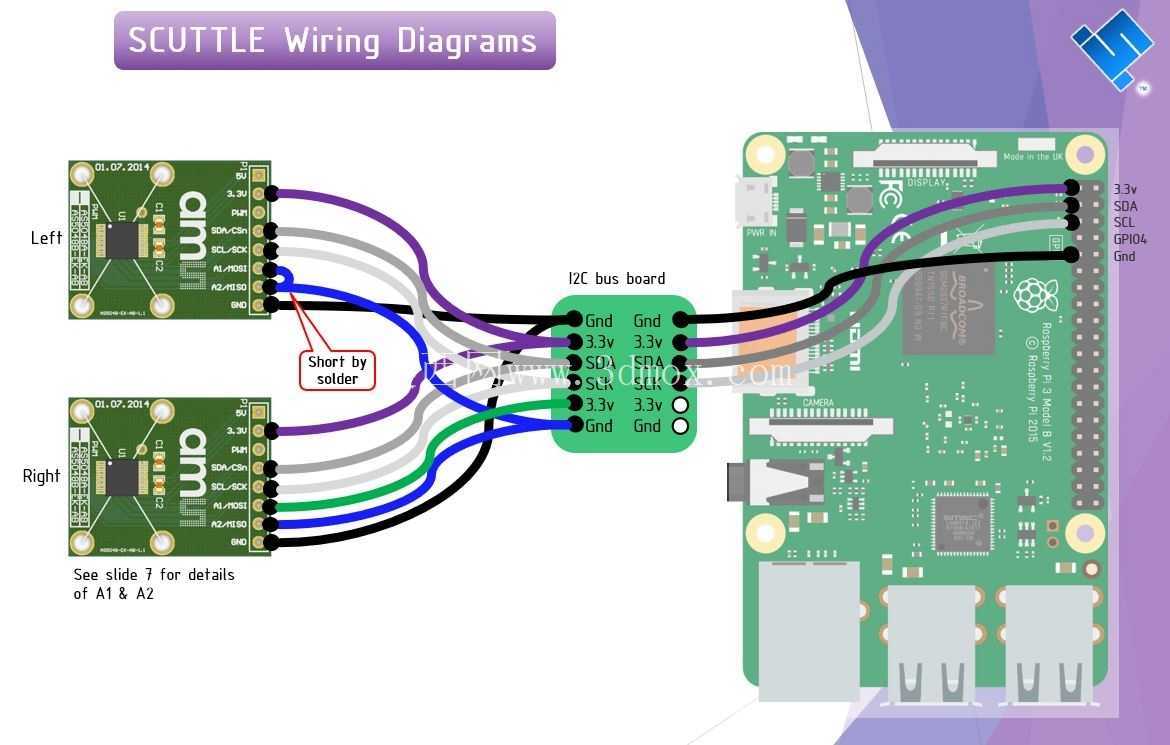

在移动机器人的电气系统搭建过程中，多外设共用I2C总线时的布线混乱、信号干扰、接口不足问题，一直是嵌入式开发与结构集成阶段的常见痛点，这款适配SCUTTLE机器人平台的I2C分线板，正是针对这类场景做的定向结构优化。从实际应用场景来看，该分线板主要服务于小型轮式移动机器人的舱内电气集成，当机器人需要同时挂载多路I2C协议外设，比如姿态传感器、OLED显示屏、距离测量模块、IO扩展板时，不需要在主控板的单个I2C接口上反复飞线并联，所有外设的接线都可以通过这块分线板做规整的中转分配，大幅降低舱内布线的杂乱程度，也减少飞线松动带来的接触不良故障。

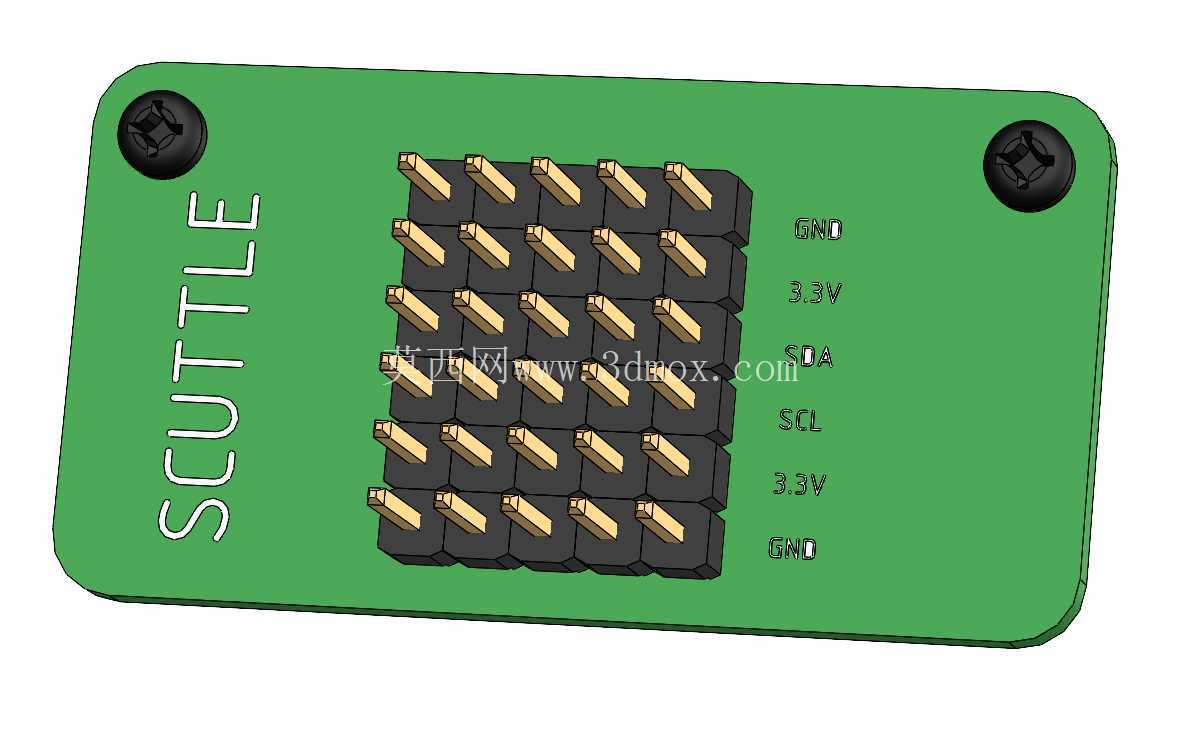

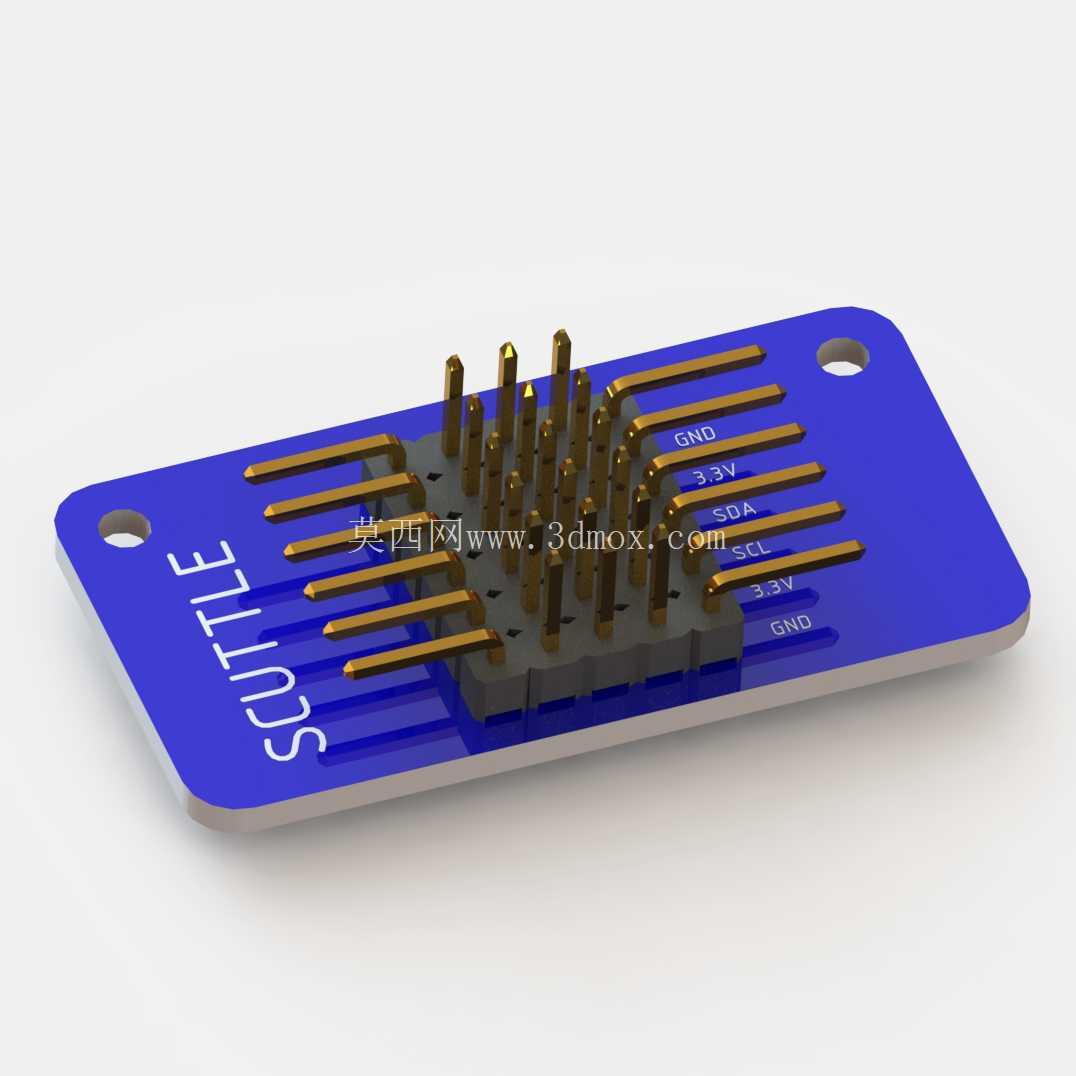

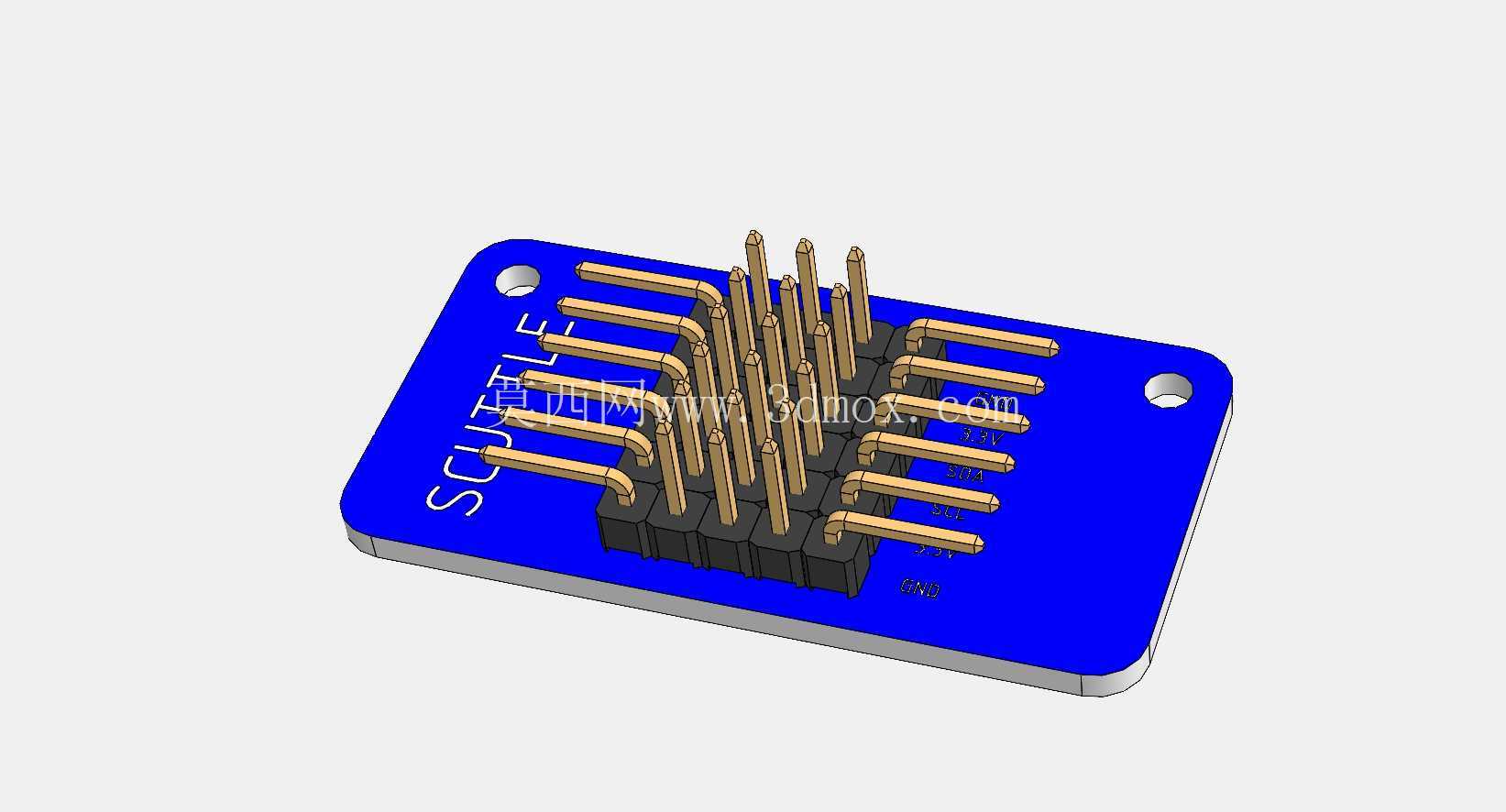

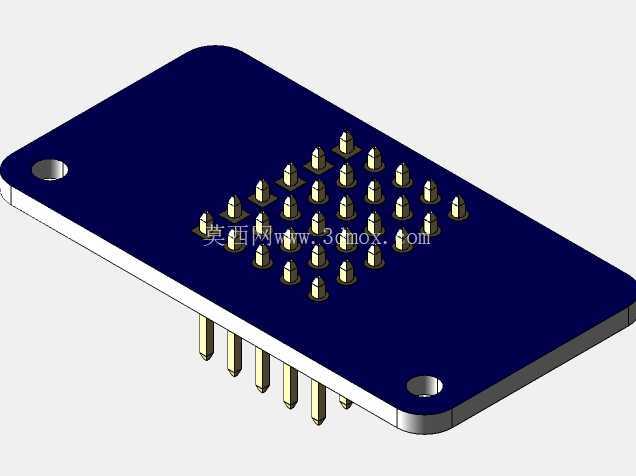

从功能特性上看，板载的排针引脚做了清晰的丝印标识，包含GND、3.3V、SDA、SCL四类I2C总线必备引脚，每类引脚都引出了多路并联接口，足够支撑常规小型机器人项目的外设挂载需求；排针采用弯针布局设计，接线后线束可以顺着板身方向排布，不会在垂直板身方向凸起过高，能够适配机器人舱内紧凑的安装空间，避免和上层的结构盖板、电池模组产生干涉。板身两端设计了标准的圆形安装孔，安装孔的位置匹配SCUTTLE机器人现有铝型材框架的安装孔距，不需要额外做转接件，直接用螺丝就可以将分线板固定在框架的预设槽位上，安装后的板身和框架表面贴合平整，不会出现晃动移位的情况。

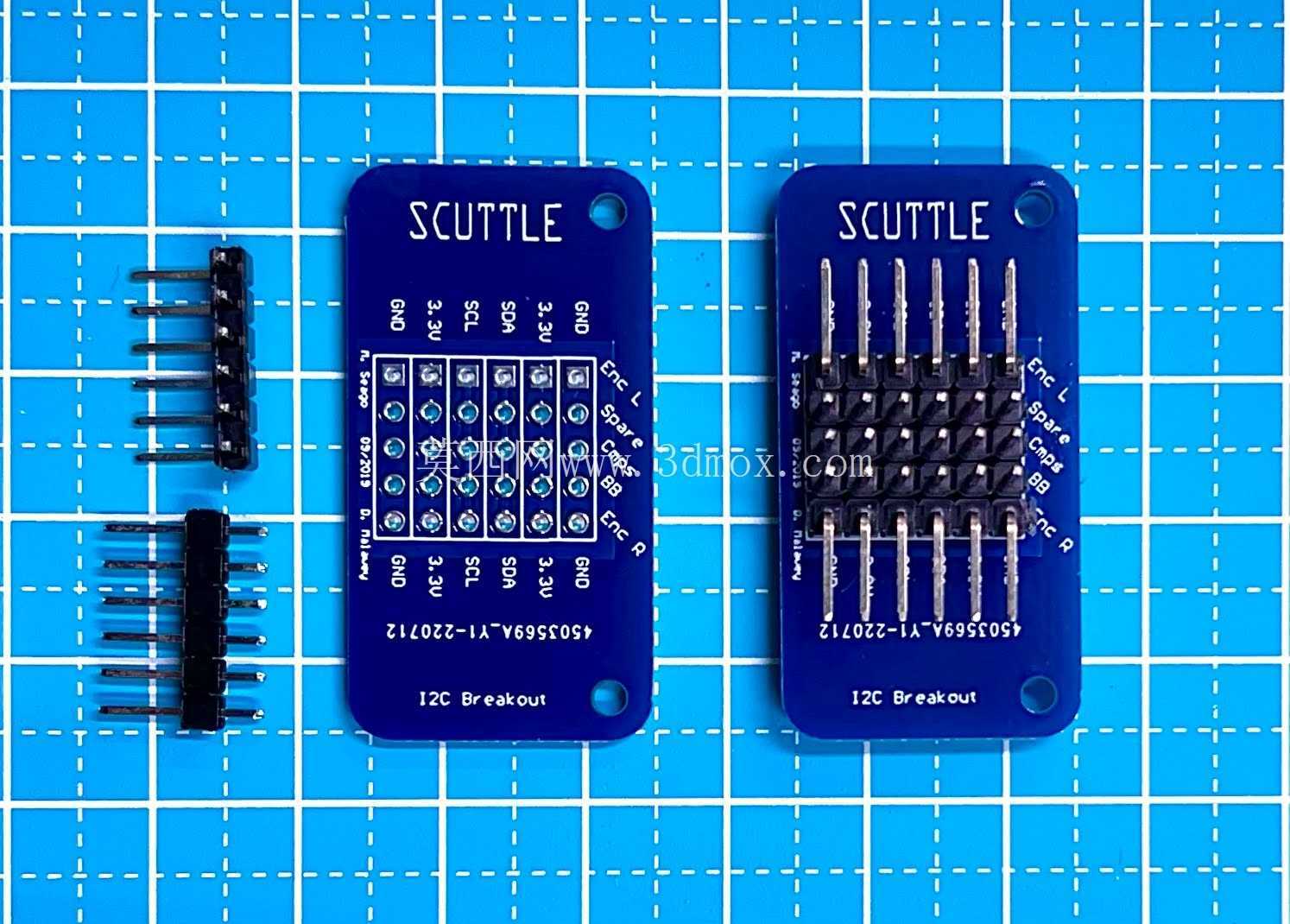

从设计思路层面，这款分线板没有做多余的冗余功能，完全围绕I2C信号分配的核心需求做布局优化：电源引脚和信号引脚做了分区排布，减少电源走线对I2C时钟、数据信号的串扰；板身采用蓝色阻焊层，丝印采用白色高对比度字体，在光线偏暗的机器人舱内也能快速识别引脚定义，降低接线错误的概率；排针的间距采用标准2.54mm排针间距，兼容市面上绝大多数杜邦线、外设模块的接口规格，不需要定制特殊接线端子，项目搭建时可以直接使用常规耗材完成接线。

从安装边界与尺寸适配来看，板身整体为长条形薄型结构，厚度控制在PCB常规1.6mm板厚加上排针焊接后的总高度不超过12mm，安装后在舱内占用的空间极小，不会挤占电池、主控板、驱动板的安装位置；安装孔的孔径适配M2规格的固定螺丝，和小型机器人结构常用的紧固件规格完全匹配，不需要单独采购特殊规格螺丝。在实际机器人项目调试过程中，使用这块分线板后，I2C总线的接线排查效率会明显提升，所有外设的接线节点都集中在一块板上，出现通讯故障时不需要顺着零散飞线逐段排查，只需要在分线板上测量对应引脚的信号通断就能快速定位问题点；同时规整的布线也能减少机器人运动过程中线束被传动部件剐蹭、拉扯的风险，提升整机电气系统的可靠性。对于需要自行扩展SCUTTLE机器人外设的开发者来说，这块分线板的结构设计完全贴合现有平台的安装规范，不需要对原有机器人框架做任何打孔、切割修改，就可以直接集成使用，也可以参考这个布局逻辑，适配其他采用I2C总线做外设扩展的小型智能设备的电气集成需求，在有限的安装空间内完成总线信号的规整分配。
