带引线AAA单节电池盒三维结构设计

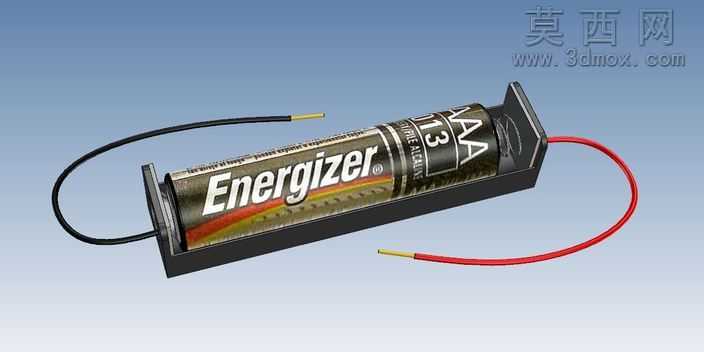

本作品为单节AAA规格电池的卧式电池盒三维设计，建模过程中严格遵循AAA干电池的标准外形尺寸参数，先完成电池本体的参考建模作为结构设计基准，再围绕电池的安装、固定、导电连接需求逐步构建电池盒整体结构。建模阶段首先搭建电池盒的主体基座，基座采用长方体槽型结构，槽体内腔尺寸与AAA电池的外径、长度精准匹配，预留合理的安装间隙保证电池可顺畅装入与取出，槽体两端设置带卡位的端盖结构，一端端盖预留正极接触弹片的安装位，另一端预留负极弹簧触点的安装位，两端结构均做了加厚处理，提升频繁更换电池时的结构耐用性。盒体两侧设计有向外延伸的安装耳，耳上预留固定孔位，可通过螺丝将电池盒固定在各类电子产品的壳体内部，满足不同场景的装配需求。导电引线部分分别从正负极触点位置引出，红色引线对应正极、黑色引线对应负极，引线末端做了剥线搪锡处理，建模时还原了引线的柔性形态与金属端头的金属质感，引线与盒体的衔接位置做了防拉扯的压线结构设计，避免使用过程中引线被扯断导致导电失效。材质渲染阶段，电池盒主体采用黑色阻燃ABS塑料材质，还原塑料表面的细微磨砂质感，正负极导电触点采用镀镍金属材质，表现出金属的哑光导电光泽，引线部分还原PVC绝缘外皮的鲜亮色彩与软质质感，内置的参考电池还原了劲量AAA电池的外包装印刷、金属外壳质感与品牌标识细节，整体渲染效果真实还原实物的视觉观感。设计思路上优先考虑电池安装的便捷性与导电连接的可靠性，槽体内部设置两条平行的导向筋条，既可以减少电池与盒体的接触面积降低插拔阻力，又可以对电池起到径向限位作用，避免电池在盒体内晃动导致接触不良；两端的触点结构采用弹性设计建模，模拟真实弹片与弹簧的压缩行程，保证电池装入后正负极都能与触点紧密贴合，不会出现断电问题；整体结构无多余复杂特征，既适合注塑开模批量生产，也能满足电子爱好者DIY制作的使用需求，可直接用于各类小型电子产品、DIY制作项目的供电结构设计参考。
