模块化全向轮驱动行走单元结构设计

在AGV、巡检机器人、小型移动作业平台的底盘开发过程中，行走单元的集成度往往直接决定整机的布局灵活性与后期改型成本，这款模块化全向轮驱动单元正是针对这类场景开发的集成式组件，区别于传统需要分别采购电机、轮体、安装支架再自行拼装配位的开发模式，该单元将动力输出、轮体支撑、安装接口全部整合为独立模块，可直接根据底盘的载荷分布、运动需求灵活布置在底盘的不同位置，大幅缩短移动类设备的开发周期。

从实际应用场景来看，这类全向轮模块尤其适合对空间占用要求严苛、需要实现平面内全方向移动的设备，比如仓储区域的料箱转运AGV、车间内的工位巡检机器人、狭窄空间作业的探测移动平台，这类设备往往无法预留足够的转向机构安装空间，传统舵轮加转向电机的结构会额外增加底盘高度与控制复杂度，而全向轮依靠辊子的差速运动即可实现横向平移、原地旋转等动作，配合模块化的安装设计，可根据底盘的额定载荷选择3轮、4轮甚至多轮的布置方案，不需要针对每一种轮系布局重新设计安装支架与传动连接结构。

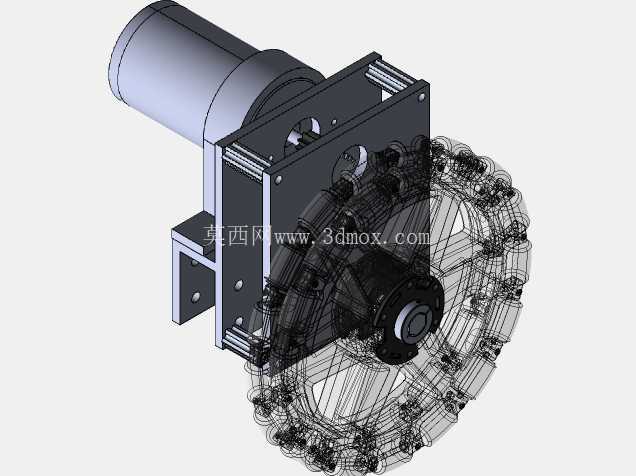

从功能特性上看，该模块将驱动电机的安装座与全向轮的支撑轴承座整合为一体式焊接+机加的支架结构，电机输出轴通过法兰直接与全向轮的轮毂连接，省去了额外的联轴器、同步带传动等中间环节，既减少了传动间隙带来的运动控制误差，也降低了传动环节的能量损耗，支架侧面预留的多组安装孔位可直接与标准铝型材底盘、钢板焊接底盘通过螺栓连接，不需要额外加工转接板。轮体部分采用交错排布的从动辊子结构，辊子的轴线与轮体主轴线呈固定夹角，保证轮体在主方向滚动的同时，侧向可通过辊子的自由转动实现横向滑移，辊子的外包材质选用耐磨聚氨酯，既可以保证与地面的足够摩擦力，也能在过接缝、小凸起时起到一定的缓冲作用，避免硬接触带来的轮体损伤与电机冲击。

设计思路上，该模块优先考虑了安装通用性与维护便捷性，支架的安装面采用统一的孔距标准，可兼容市面上多数小型移动底盘的型材间距，电机与轮毂的连接采用快拆法兰结构，后期更换轮体或者维护电机时不需要拆解整个支架，只需要松开法兰连接螺栓即可将轮体与电机分离。支撑轴承选用带密封的深沟球轴承，可适应车间、仓储等多粉尘的日常使用场景，避免粉尘进入轴承导致卡滞。布线槽集成在支架的侧边空腔内，电机的动力线与编码器线可从支架内部走线，避免设备移动过程中线缆被剐蹭拉扯。

从安装边界与尺寸适配来看，该模块的整体外轮廓在设计时充分考虑了小型移动设备的底盘高度限制，电机采用卧式安装布局，整体重心贴近安装平面，可有效降低整机的重心高度，提升设备运行时的稳定性。轮体的直径选型兼顾了越障能力与底盘高度要求，可顺利通过车间地面常见的5mm以内接缝、小型地坪凸起，不会出现卡滞情况。安装时只需要保证模块的安装平面与底盘基准面平行，多个模块之间的轮体高度差控制在0.5mm以内，即可保证全向移动时的运动精度，避免出现个别轮体悬空、驱动力分配不均的问题。在多模块组合使用时，可根据载荷分布调整每个模块的安装位置，重载区域可布置双模块提升承载能力，轻载区域可减少模块数量控制整机重量，不需要重新设计底盘的整体结构，大幅提升了传动与行走系统的设计灵活性，也方便后期针对不同载荷等级的设备做系列化衍生，减少重复设计的工作量。
