带防滑纹路与品牌标识的休闲鞋底结构设计

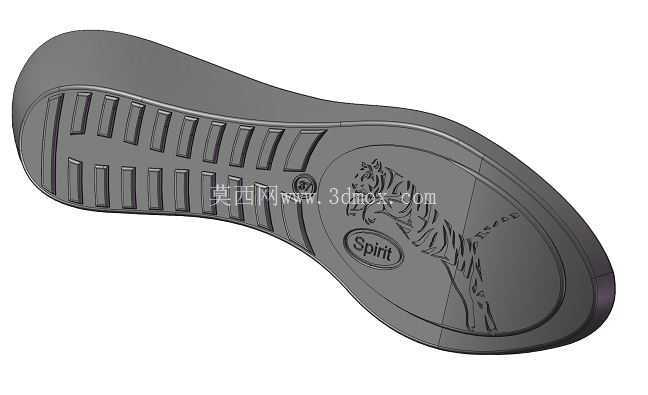

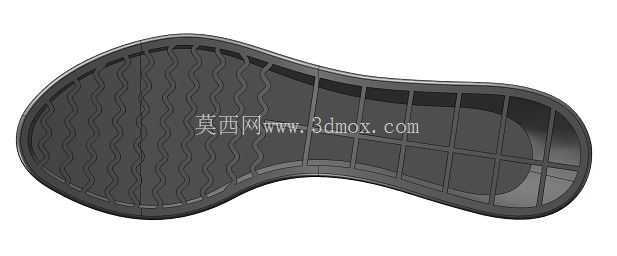

　　日常鞋类产品的使用周期中，鞋底作为直接接触地面的核心承载部件，其结构设计直接决定了整鞋的防滑性能、耐磨表现、穿着弯折舒适度以及长期使用的结构稳定性，是鞋类结构开发环节中需要优先完成建模验证的核心部件。这款休闲鞋底的三维结构设计，首先围绕日常通勤、轻量户外行走的核心使用场景展开，建模阶段优先还原了鞋底与地面接触区域的纹路排布逻辑：前掌区域设置多组横向平行的矩形防滑凸条，凸条之间预留均匀的弯折让位槽，适配行走过程中前掌反复弯折的形变需求，避免长期弯折后纹路根部出现应力集中导致的开裂问题；后跟区域作为行走落地时的主要受力承载区，凸条排布密度高于前掌，同时在凸条边缘做微小的圆弧倒角处理，既提升硬质路面行走时的抓地摩擦力，也能降低日常行走过程中纹路卡入小石子的概率。

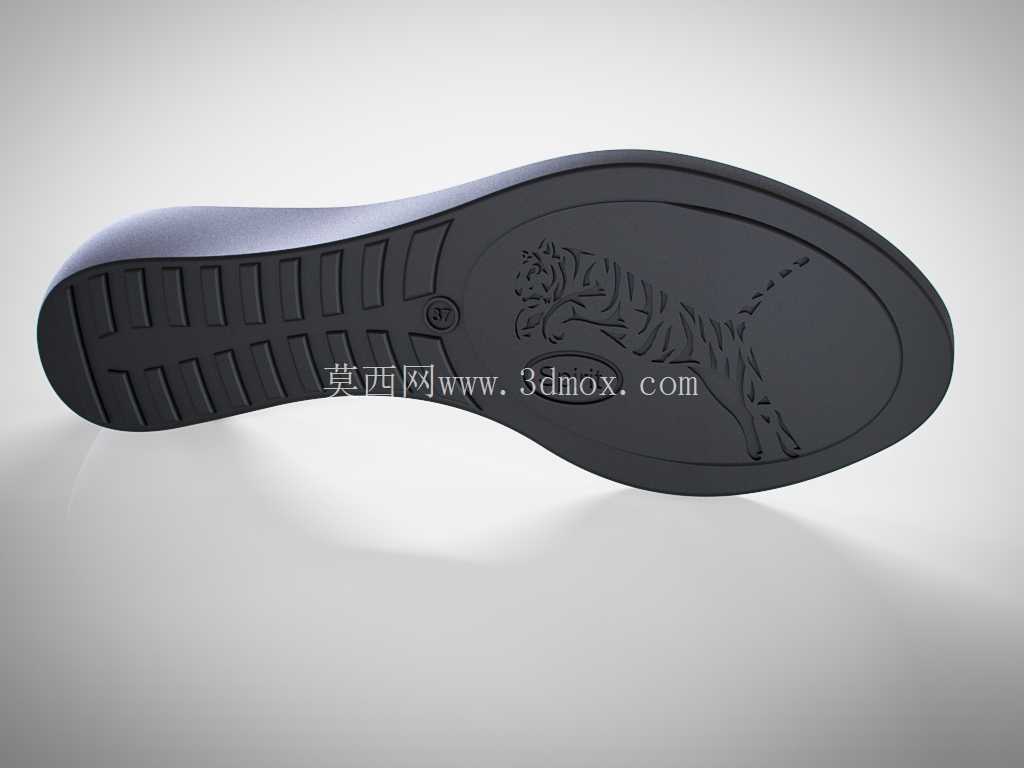

　　足弓区域做了贴合人体足弓弧度的内凹支撑结构，区别于完全平底的设计，该区域的曲面抬升高度经过反复调整，能够在行走过程中为足弓提供适度的支撑力，减少长时间行走带来的足部疲劳，同时该区域厚度略高于前后掌受力区，在保证支撑强度的前提下控制整体重量，避免鞋底过重增加行走负担。鞋底后跟侧的圆形标识区域做了下沉式的凹槽设计，品牌标识与装饰图案完全嵌入凹槽内部，而非凸起于鞋底底面，这样的结构设计能够避免日常行走过程中标识图案被地面摩擦磨损，长期使用后标识仍能保持清晰，同时下沉结构不会额外增加鞋底的整体厚度，不会影响鞋底的接地稳定性。

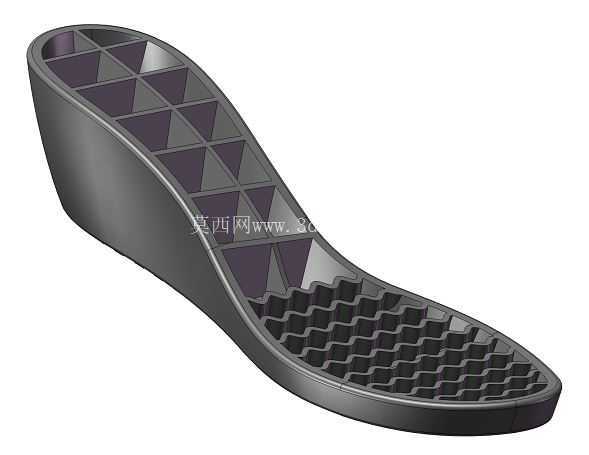

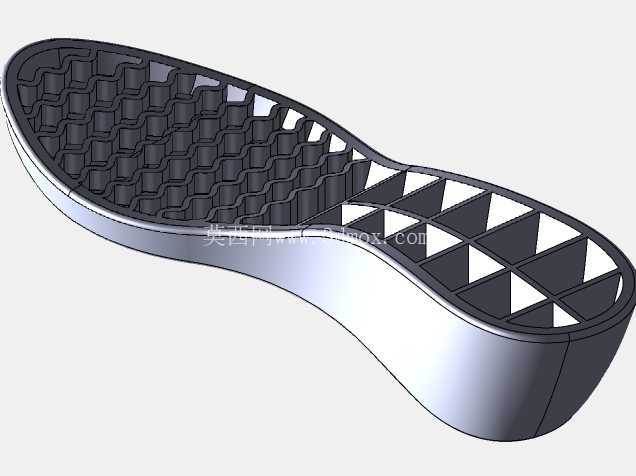

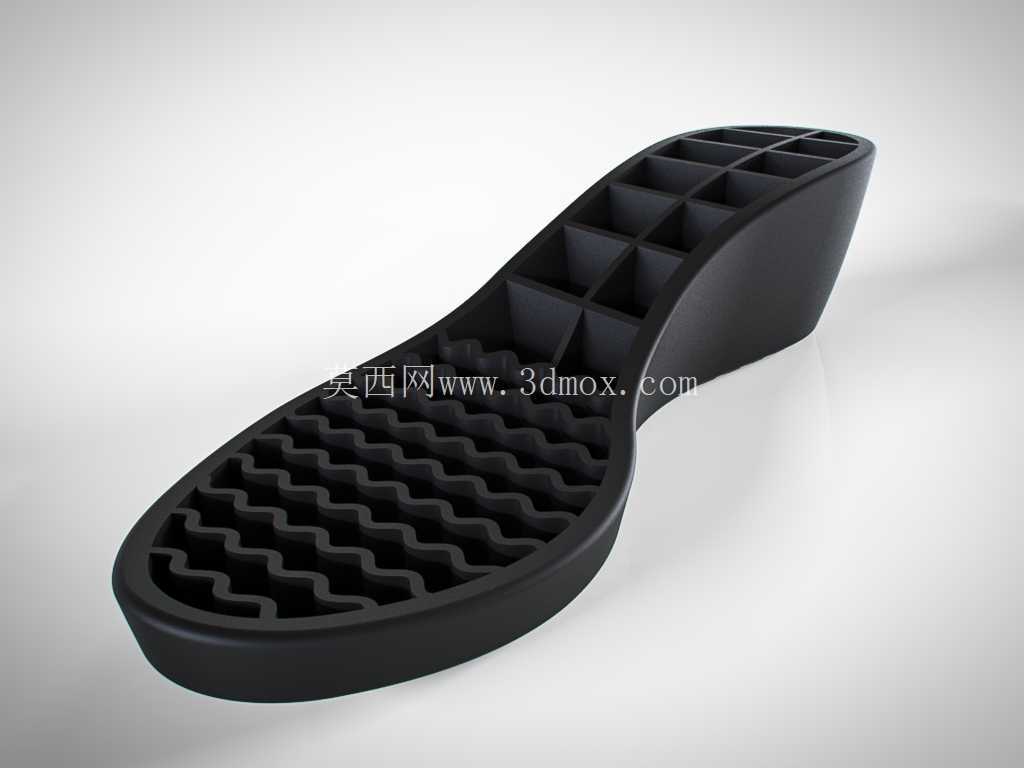

　　建模过程中对鞋底的边缘轮廓做了全周的圆弧过渡处理，没有尖锐的棱角结构，一方面适配鞋帮的缝合/粘接装配需求，让鞋底与鞋帮的结合面更加贴合，减少装配后出现开胶的风险，另一方面也能避免行走过程中鞋底边缘磕碰硬物出现崩缺的问题。从安装边界来看，鞋底的上表面为完全匹配鞋楦底部轮廓的贴合曲面，边缘预留了统一宽度的装配止口，用于和鞋帮下沿进行粘接或者缝线固定，止口的高度根据鞋底不同区域的受力情况做了差异化设置：前掌弯折频繁的区域止口高度略低，避免弯折过程中止口硌脚，后跟受力较大的区域止口高度适当提升，增强鞋帮与鞋底结合处的连接强度，防止长期穿着后鞋帮与鞋底出现脱离。

　　鞋底的整体厚度从后跟到前掌做了自然的坡度过渡，后跟厚度略高于前掌，符合日常行走时的足部受力角度，能够缓冲落地时的地面冲击力，过渡区域的曲面做了连续顺滑处理，没有出现厚度突变的台阶结构，避免注塑生产过程中出现缩痕、填充不均的成型缺陷，同时也能保证穿着时脚底受力均匀，不会出现局部硌脚的问题。纹路的凸台高度做了统一的参数化设置，所有接触地面的凸台端面处于同一水平面上，避免出现局部凸台过高导致的行走不稳问题，凸台的根部都做了小圆角过渡，分散受力时的应力，提升凸台的抗断裂能力，即使在粗糙路面长期摩擦，也不会出现凸台整块脱落的情况。针对日常使用中容易出现的鞋底侧边磨损问题，建模时将鞋底侧边的材料厚度做了适度加厚，同时将侧边的外轮廓做了微小的外倾设计，行走过程中即使出现足部内翻或者外翻的情况，也是侧边加厚区域先接触地面，减少鞋底主体结构的磨损，延长整鞋的使用寿命。整个模型的曲面构建全程保持G2连续，没有曲面碎面、尖角、重叠等建模缺陷，能够直接导入注塑模具设计环节进行模流分析，也可以直接用于3D打印样件进行实际的穿着测试、防滑性能测试以及耐磨性能测试，不需要额外进行曲面修复工作。
