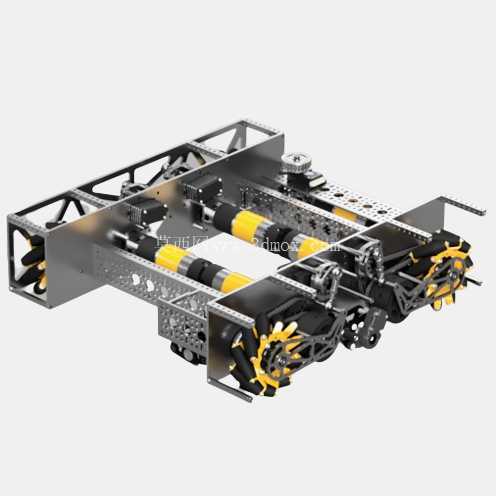

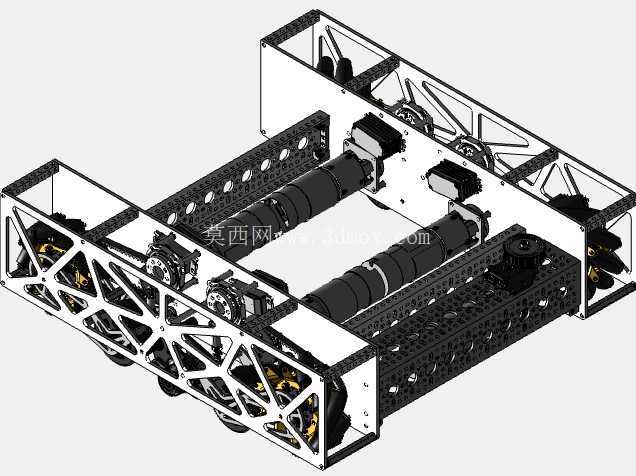

FTC赛事八爪麦克纳姆轮全向移动底盘

　　该底盘结构针对青少年科技竞技赛事的对抗场景开发，核心解决赛事任务中狭小场地内的快速机动、多姿态调整、突发障碍规避等实际作业需求，区别于常规民用AGV的低速平稳设计，整套结构在轻量化与抗冲击性能上做了针对性平衡。从驱动逻辑来看，整套系统采用平行排布的麦克纳姆轮作为基础行走单元，单组轮系通过辊子的斜向排布分解轮端驱动力，可在不改变底盘朝向的前提下完成前后平移、左右横移、原地自转、斜向行进等全向动作，适配赛事中需要精准对位任务道具、狭窄通道穿行的操作需求。

　　在此基础上额外增设的四组可展开牵引轮，是整套结构的核心设计亮点：常规全向行驶状态下牵引轮抬升脱离地面，完全不干扰麦克纳姆轮的全向动作逻辑；当需要短距离冲刺、大推力推挤对抗、爬坡越障时，牵引轮下放接触地面，将驱动模式切换为坦克式直驱，依靠牵引轮的大接触面积抓地力弥补麦克纳姆轮横向摩擦力不足、大负载下易打滑的缺陷，两种模式的切换通过舵机驱动的连杆机构完成，动作响应延迟控制在竞技操作可接受的范围内。结构框架采用标准工业铝型材与镂空钣金件拼接而成，所有安装孔位遵循赛事通用的孔距标准，可直接兼容市面主流的赛事控制器、电池、执行机构的安装需求，无需额外打孔改制。

　　底盘的整体安装边界控制在赛事规则限定的尺寸范围内，初始状态下外轮廓无突出结构，避免对抗中出现结构剐蹭卡滞；轮系的安装支座采用分体式设计，单组轮组可独立拆卸维护，赛事现场出现轮组损坏时可快速更换备件，无需拆解整层底盘结构。驱动电机的安装位预留了减速箱的装配空间，可根据不同赛季的任务负载需求更换不同减速比的动力单元，电机走线全部通过型材内置的线槽排布，外侧通过线卡固定，避免行进过程中线路卷入轮系造成故障。从受力设计角度，底盘的承载层采用中间高、两侧低的阶梯式布局，重心控制在轮系围成的支撑面几何中心偏下位置，急停、急转向时的侧倾角度控制在安全范围内，即使高速行进中发生碰撞，也不会出现整体侧翻的情况。

　　牵引轮的收放机构设置了机械硬限位，抬升状态下牵引轮最低点高于麦克纳姆轮的接地平面5mm以上，不会出现拖地蹭地的额外阻力；下放状态下牵引轮的接地比压经过匹配，不会因为压力过大导致麦克纳姆轮悬空失去转向能力。整套结构的连接部位全部采用防松螺母加弹垫的紧固方式，适配赛事中连续高强度对抗的振动工况，不会因为长时间运行出现紧固件松动的问题。在实际赛事应用中，该底盘可直接搭载不同赛季的任务执行机构，比如拾取机构、投射机构、升降机构等，上层安装板预留了多组不同规格的安装孔位，可根据任务需求快速调整上层负载的安装位置，适配不同的重心配平需求。轮系的辊子采用高摩擦系数的聚氨酯材质，在赛事场地的专用地毯地面上可提供足够的横向与纵向摩擦力，同时具备一定的耐磨性能，可承受整赛季多场次比赛的连续磨损无需更换。
