标量机器人V2轮毂水平旋转传动结构

在小型竞技机器人、桌面级协作机械臂以及轻载自动化回转工位的设计中，水平旋转执行端的结构合理性直接决定了设备的动作精度与负载稳定性，这套标量水平旋转结构正是针对这类轻载回转场景开发的V2版本轮毂传动方案。从实际应用场景来看，这类结构常被用于格斗机器人的武器回转平台、桌面分拣机械臂的基座回转单元、小型摄影云台的水平转动模组，以及自动化产线上的轻载工件转台，核心是在有限的安装空间内实现稳定的回转动力传输，同时兼顾结构强度与转动惯量的平衡。

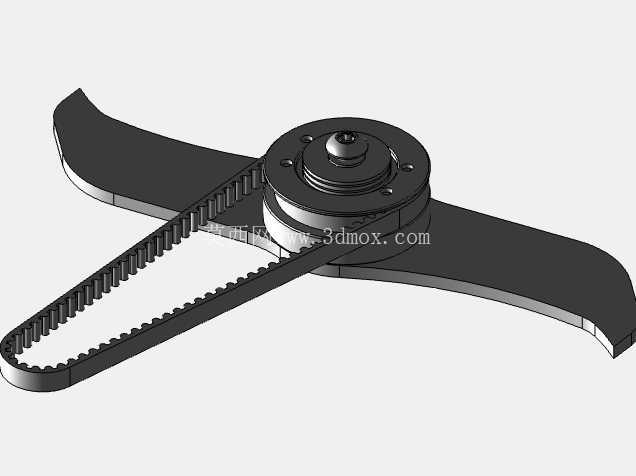

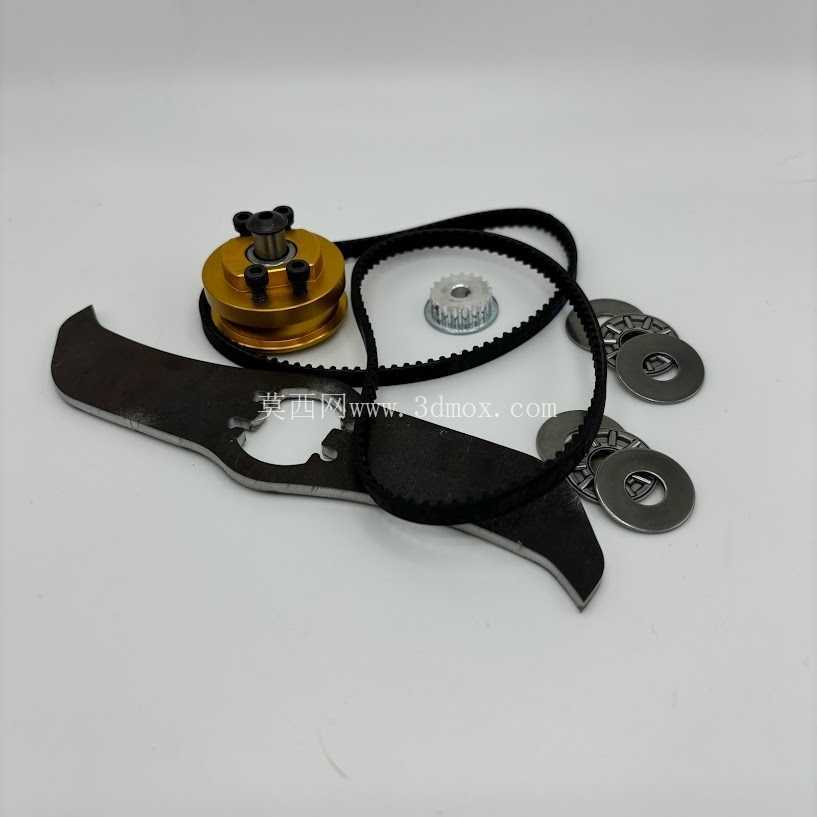

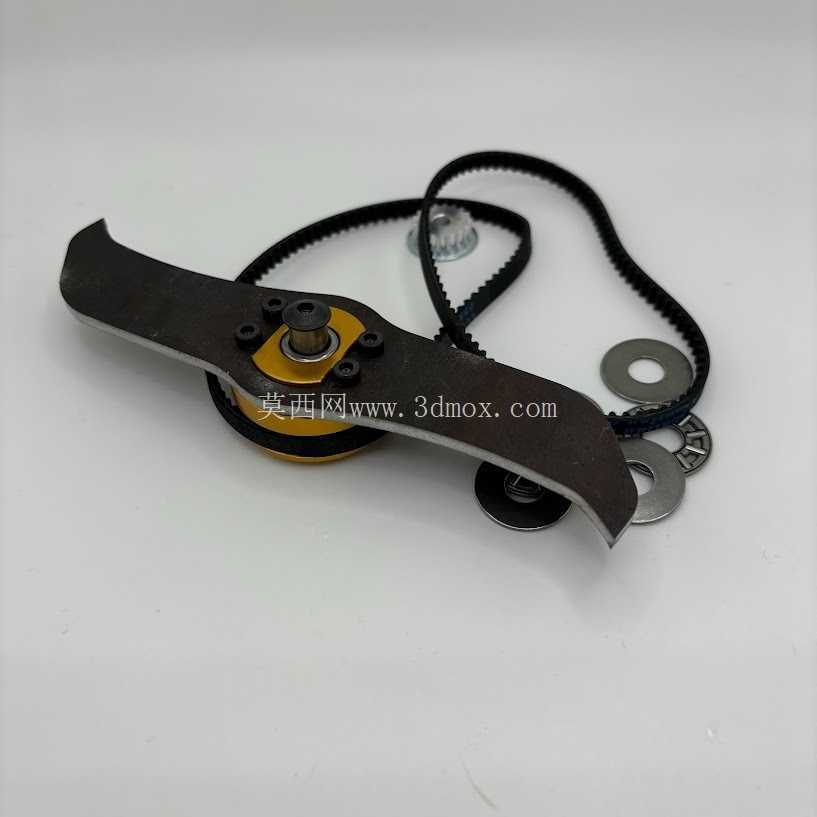

从功能特性上看，这套结构采用同步带传动作为动力输入方式，相比齿轮直驱，同步带传动具备一定的缓冲吸振能力，在竞技类机器人遇到冲击负载时，能避免刚性传动带来的齿轮崩齿、轴系过载变形问题，同时同步带的传动比准确，不会出现打滑丢步的情况，能保证回转角度的控制精度。中间的轮毂单元是整个结构的核心承载部件，采用法兰式安装结构，外圈的安装孔位可直接固定上部的负载支架，两侧延伸的安装臂一方面作为同步带的张紧调节基准，另一方面可作为负载的辅助安装面，适配不同的执行末端安装需求。轮毂内部集成了回转支撑与轴系定位结构，不需要额外搭配外置轴承座，能大幅压缩整个回转单元的轴向安装尺寸，对于安装空间受限的小型设备来说，这种集成式设计能有效降低整体结构的复杂度，减少装配环节的累积误差。

设计思路上，这套结构优先考虑了装配便捷性与维护性，轮毂的法兰端面采用均匀分布的沉头安装孔，安装时不需要从结构背面操作，正面即可完成所有紧固件的锁紧，同步带的张紧调节可通过两侧安装臂上的腰型孔实现，不需要额外设计张紧轮结构，进一步减少了零件数量。结构的受力路径经过优化，动力从同步带轮输入后，直接通过轮毂的中心轴系传递到上部负载，两侧的延伸臂在承受同步带张紧力的同时，能将负载产生的倾覆力矩分散到整个安装基面，避免中心轴承受单点过载。带轮的齿形采用通用的圆弧齿设计，适配市面上常规的同步带规格，后期维护更换配件不需要定制特殊规格零件，能降低设备的全生命周期使用成本。

从安装边界与尺寸适配来看，整个回转单元的径向尺寸控制紧凑，同步带的环绕路径没有超出两侧安装臂的最大外轮廓，安装时只需要预留出同步带的运动空间与轮毂的回转间隙即可，不需要额外预留过大的安全距离。轮毂的中心高度经过匹配设计，安装后同步带的工作面与轮毂安装基面保持平行，不会出现带轮偏磨的情况。两侧安装臂的端面与轮毂中心的同轴度公差在设计时做了严格控制，保证同步带安装后不会出现跑偏掉带的问题。对于需要搭配不同负载的场景，上部法兰的安装孔位采用通用孔距设计，可适配常见的小型机械手末端、武器刀片、载物平台等部件的安装尺寸，不需要二次打孔加工。

在实际选型使用时，需要注意根据负载的回转速度与转动惯量匹配对应的同步带带宽，这套结构的轮毂轴系可承受一定的轴向负载与倾覆力矩，但如果用于冲击负载较大的场景，可在轮毂端面增加辅助支撑滑块，提升整体的抗冲击能力。同步带的预紧力需要控制在合理范围，预紧力过大会增加轴系的径向负载，加快轴承磨损，预紧力过小则会出现传动间隙，影响回转精度。整个结构的零件均采用常规的机加工工艺即可生产，轮毂部分可采用铝合金加工降低整体重量，安装臂可根据负载需求选择钢材或者铝合金材质，适配不同的重量与强度要求。
