六自由度赛车动态模拟驾驶装置结构

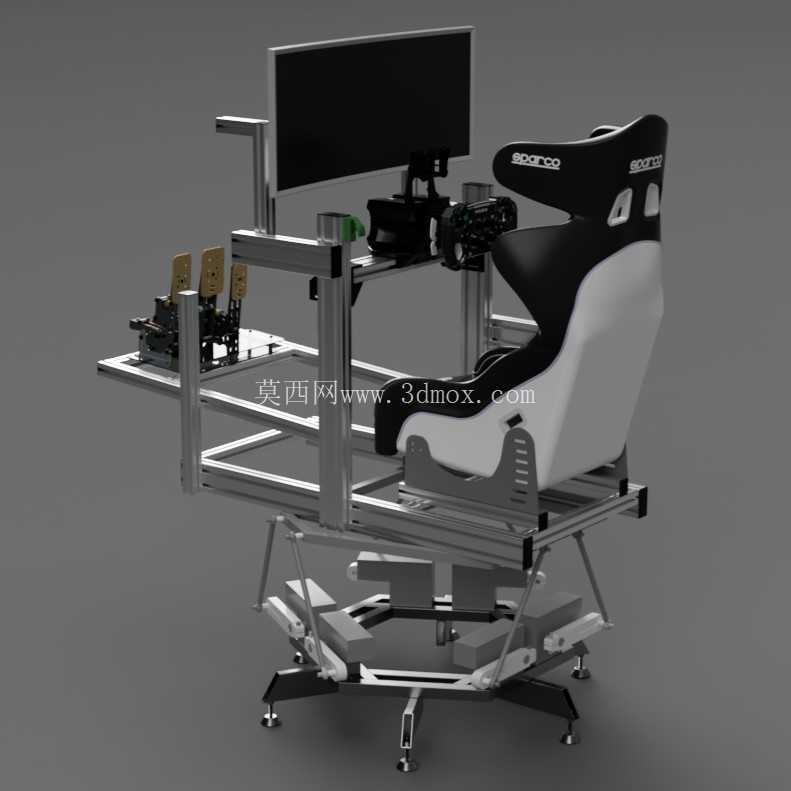

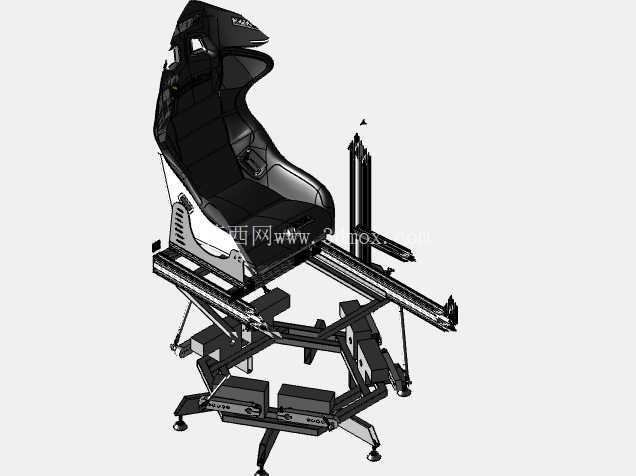

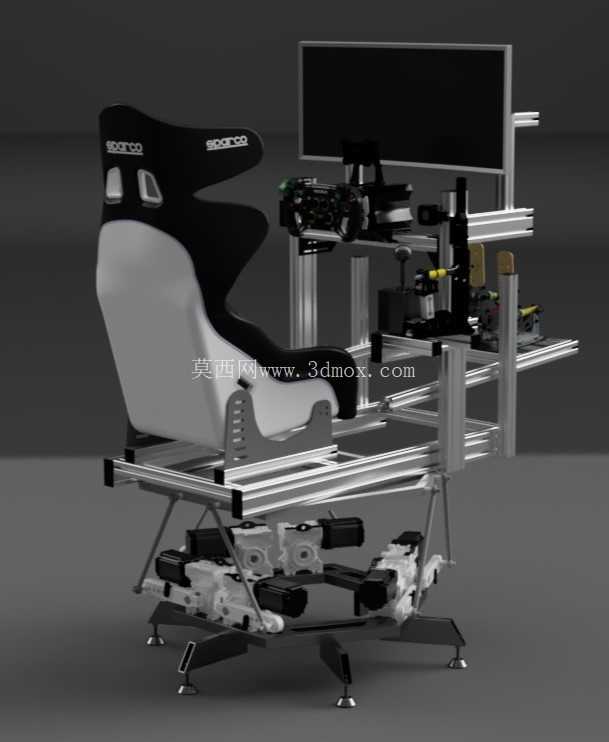

　　上部座舱的承载框架采用工业铝型材搭建，主型材规格选用4040与4080系列，这类铝型材的槽口标准统一，安装时无需焊接，仅需配套T型螺栓、角件即可完成框架拼接，后期调整方向盘、踏板、排挡、手刹车的安装位置时，仅需松开紧固件即可沿型材槽道滑动调整，适配不同身高、臂长的使用者坐姿需求，相比钢管焊接框架，铝型材框架的改装拓展性更强，装配精度更容易控制，也不会产生焊接变形带来的装配应力问题。座椅选用专业赛车桶椅，高侧向支撑的造型可在平台产生大角度侧倾时，为使用者提供足够的身体侧向约束，避免身体滑动影响操作精度，座椅通过定制转接支架固定在铝型材框架上，安装孔位预留了前后调节余量，可适配不同腿长的使用者调整踏板到座椅的距离。这套六自由度动态模拟装置，核心承载结构采用旋转式Stewart 6DOF平台作为运动输出底座，区别于常规三轴、四轴模拟设备仅能实现俯仰、侧倾、横摆的基础动作，六轴并联结构可同步输出沿X/Y/Z三个轴向的线性位移，以及绕三个轴向的旋转动作，能够复现车辆行驶过程中加减速的推背与俯仰、过弯时的侧向G值侧倾、路面颠簸带来的垂向振动、甚至轮胎压过路肩的细碎冲击反馈，在专业赛车手训练、民用模拟娱乐、驾驶行为研究等场景都有明确的应用价值。

　　方向盘基座、踏板组、排挡机构的安装位均采用模块化设计，部分异形连接支架采用3D打印定制件，这类定制件主要用于连接标准铝型材与外设的非标准安装孔位，相比机加工金属件，3D打印件的迭代速度更快，当更换不同型号的方向盘基座、踏板时，仅需重新打印对应接口的转接件即可完成适配，无需对主框架进行改动。平台底部的六个执行器采用对称式布局，每个执行器的铰接点都经过运动学仿真校核，确保在全行程运动范围内不会出现机构干涉，同时各执行器的载荷分配均匀，避免单轴过载影响设备使用寿命。底座下方配置了可调式支撑脚杯，安装时可通过调整脚杯高度将整个平台调至水平状态，抵消地面不平整带来的运动偏差，脚杯底部的防滑橡胶垫可在平台大动态运动时增大与地面的摩擦力，避免设备整体移位。上部显示支架采用悬臂式结构，可承载单屏或三屏显示设备，支架的安装高度、前后距离均可调整，确保使用者坐姿状态下视线与屏幕中心平齐，获得最佳的视觉沉浸感。整套装置的电气走线全部沿铝型材槽道内布置，通过线槽盖板隐藏，既避免运动过程中线缆拉扯干涉，也让整体外观更加整洁。

　　从安装边界来看，整套设备的占地尺寸需预留足够的运动安全空间，平台周边需留出不小于单执行器最大行程的安全余量，避免运动过程中与周边物体发生碰撞，安装地面需为平整硬质地面，避免地毯、软质地面导致脚杯支撑不稳。在功能实现层面，这套装置的运动控制可对接主流模拟赛车软件，通过读取游戏内的车辆动力学数据，实时解算六个执行器的伸缩量，将虚拟世界中的车辆动态精准转化为物理座舱的运动反馈，相比静态模拟座舱，六自由度动态平台可大幅提升模拟驾驶的沉浸感，让驾驶者能够通过身体感知车辆的动态极限，在专业训练场景中可帮助车手熟悉赛道走线、练习救车动作，降低实车训练的成本与风险；在民用娱乐场景中，可作为高端电竞外设，为模拟赛车爱好者提供接近真实赛车的驾驶体验。

　　设计过程中，并联机构的正逆运动学解算是核心难点，每个铰接点的位置坐标都需要反复迭代优化，在保证运动行程满足模拟需求的前提下，尽可能降低平台整体高度，提升设备的稳定性，避免重心过高导致大动态运动时出现晃动。铝型材框架的拼接过程中，需保证各安装面的平面度，尤其是方向盘基座、踏板的安装面，若平面度偏差过大，会导致外设安装后出现角度偏差，影响操作手感。3D打印转接件的设计需充分考虑受力情况，在方向盘基座这类受力较大的安装位置，转接件需设置加强筋结构，避免大力操作方向盘时转接件断裂。
