人员通行防疫消杀通道结构设计

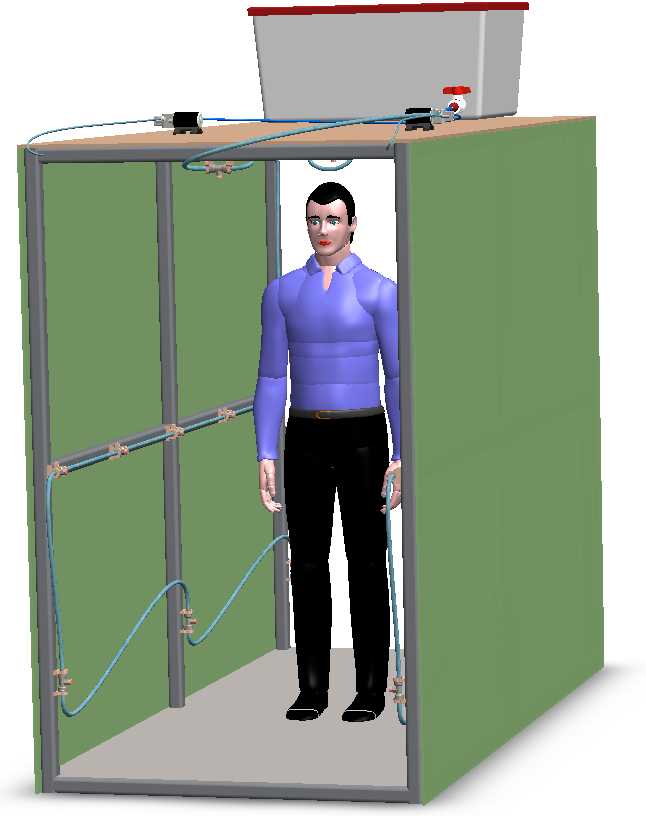

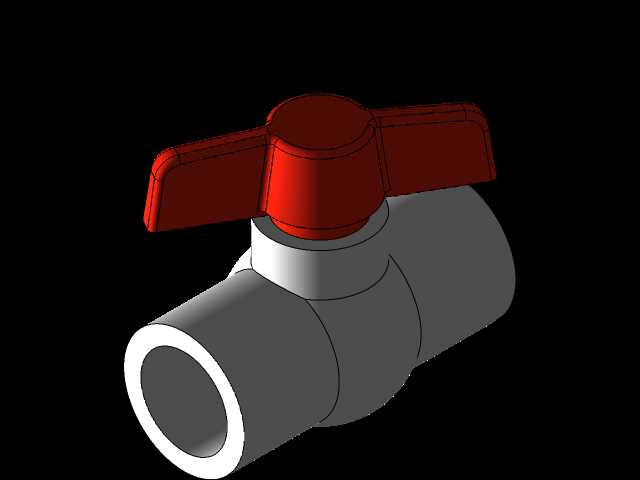

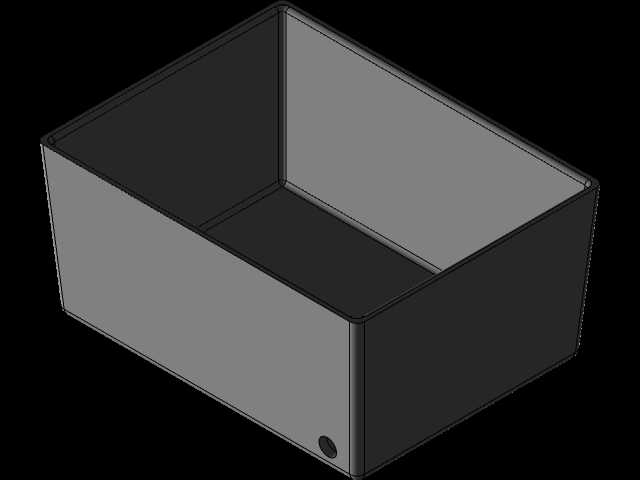

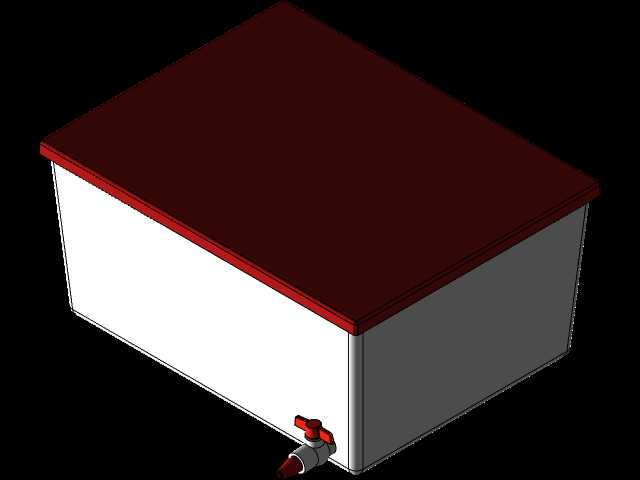

本作品为面向疫情防控场景设计的人员通行消毒通道三维模型，采用SolidWorks完成全参数化建模，整体结构按照单人通行的使用需求规划尺寸，兼顾消杀覆盖范围与通行便捷性。模型搭建过程中首先完成主体框架的结构建模，采用金属型材作为竖向支撑与顶部承托结构，框架连接位置做了贴合实际装配的细节处理，还原真实安装的拼接逻辑。通道围护部分采用哑光绿色板材材质，在渲染阶段调整了材质的漫反射与粗糙度参数，还原实体板材的哑光质感，围护结构沿框架三面布置，预留单侧人员进出的通行开口，既能够阻挡消毒喷雾向外扩散，也能形成相对封闭的消杀空间。顶部设置储液箱体结构，箱体顶部做红色封边的材质区分，箱体侧面布置管路接口、控制阀门与动力泵组件，管路沿框架竖向与横向排布，通过管卡固定在型材支撑上，每段管路都预留了喷雾喷嘴的安装位，喷嘴朝向通道内部人员通行区域，能够实现对进入通道人员周身的全覆盖喷雾消杀。模型中搭配了标准人体模型作为尺寸参照，直观验证通道内部的通行空间是否满足成年人员站立通行的需求，确保结构尺寸设计合理。管路部分采用半透明蓝色软管材质渲染，清晰展示消毒液从顶部储液箱输送至各个喷嘴的流向逻辑，阀门与泵体部件采用金属与工程塑料结合的材质设置，还原真实部件的外观质感。地面部分采用浅灰色防滑地坪材质，模拟实际安装场景的地面效果。整体设计围绕控制病毒传播的核心需求，将储液、供液、喷雾、围护结构整合为一体化的通道装置，结构布局紧凑合理，各部件的装配关系清晰明确，既满足喷雾消毒的功能需求，也兼顾了设备加工生产、现场组装的可行性，可作为防疫消杀设备设计、结构优化的三维参考模型，完整呈现了人员消毒通道从功能规划到结构落地的全流程设计思路。
