LilyGo T-PCIe ESP32开发板单步组装结构

做嵌入式硬件配套结构设计快十年，经手的各类开发板适配结构少说有上百套，这次拿到的LilyGo T-PCIe开发板单步组装模型，刚好能解决不少做物联网终端集成时的结构适配痛点。很多刚入行的结构工程师做嵌入式设备外壳设计时，总容易忽略开发板本身的安装边界，要么预留的接口开孔位置偏了，要么固定柱高度没算对导致板卡受压变形，这个模型把板卡的核心结构特征都还原到位，能直接用来做配套结构的干涉校验。

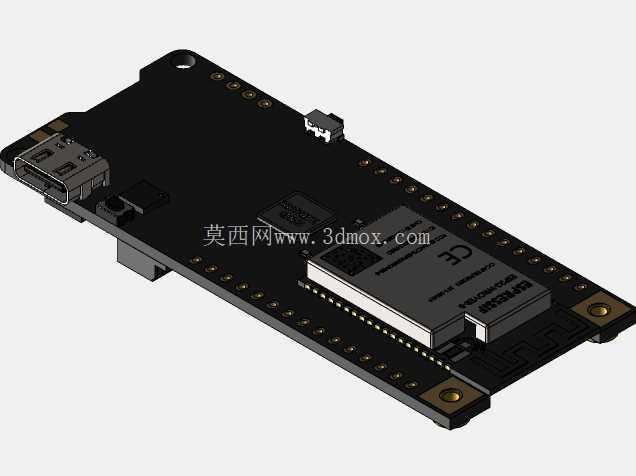

从实际应用场景来看，这类带PCIe接口的ESP32开发板，大多用在工业物联网网关、边缘数据采集节点、小型智能终端设备里，不像通用的ESP32核心板只预留排针接口，它的PCIe接口可以直接扩展4G、LoRa或者WiFi6模块，不用额外飞线，结构集成度更高。做这类设备的结构设计时，首先要考虑的就是板卡的安装固定方式，模型里还原了板卡两端的镀金安装孔，这两个孔的位置是整板安装的基准，孔中心到板边的距离、孔的内径尺寸都做了精准还原，设计外壳固定柱的时候，直接以这两个孔为基准定位，就能避免板卡装进去之后出现偏移。

再看功能特性对应的结构设计思路，板卡上的Type-C接口位置在板端短边侧，接口的凸台高度、插接口深度都在模型里有明确体现，做外壳开孔的时候，不能只按接口的外形尺寸留孔，还要考虑公头插入后的握持空间，不然用户插数据线的时候会被外壳边缘挡住。板卡侧面的排针焊盘位置，模型里也做了准确的还原，设计外壳的时候要注意排针上方的预留空间，不能让外壳内壁压到排针的焊脚，不然容易造成虚焊或者短路。还有板卡上的复位按键、BOOT按键的位置，都在板卡的长边侧，按键的凸起高度、按压行程对应的空间，在做外壳按键开孔的时候，要匹配按键的位置做对应的凸台或者硅胶按键位，保证按压手感的同时，不会出现按键卡滞的问题。

很多人做这类开发板的结构适配时，容易忽略板卡上模块的高度差，这个模型里把板载的ESP32模块、PCIe插槽的高度都做了真实还原，PCIe插槽上插的扩展模块最高处距离板底的高度，是整个板卡的最高尺寸边界，设计外壳内部净高的时候，必须以这个最高尺寸为基准留至少0.5mm的安全间隙，不然组装的时候会压到扩展模块，造成模块损坏。板卡底部的元件高度也不能忽略，模型里还原了板底的贴片元件布局，设计支撑柱的时候，要避开板底的元件位置，支撑柱的高度要高于板底最高元件的高度，避免板卡安装后元件被挤压碰到外壳底板。

从组装逻辑来看，这个单步组装模型没有包含夹层连接器，刚好对应实际生产中先固定板卡、再安装扩展模块的装配流程，做结构设计的时候，可以顺着这个装配顺序来规划外壳的内部结构：先在底板上设置对应安装孔的铜柱，把开发板用螺丝固定在铜柱上，之后再把PCIe扩展模块插到插槽里，最后盖上上盖。这种装配顺序不用在外壳内部做额外的避让槽来给夹层连接器留空间，能有效缩小整个设备的外形尺寸。另外板卡上的USB接口金属外壳是接地的，设计外壳的时候如果用金属材质，要注意和接口金属外壳的绝缘处理，或者预留接地弹片的位置，保证设备的EMC性能达标。

实际做项目的时候，用这个模型做结构校验，能省掉很多打样后才发现的干涉问题，比如之前做一款工业采集网关的时候，一开始没注意PCIe扩展模块的高度，上盖做的太矮，第一次打样后组装时压到了模块天线，后来参考同类板卡的模型调整了上盖的高度，第二次打样就顺利通过了。还有板卡两端的安装孔，不要设计成和孔完全等大的固定柱，要留0.1mm的装配公差，不然加工的时候稍有误差，板卡就装不进去。另外板卡上的指示灯位置，模型里也对应做了位置还原，设计外壳的时候要在对应位置做导光孔或者导光柱，让指示灯的光线能透出来，方便用户查看设备运行状态。
