OpenMV Cam H7 Plus Alt视觉开发板结构

在嵌入式机器视觉项目的落地过程中，核心视觉处理单元的结构适配性往往决定了整套方案的集成效率，OpenMV Cam H7 Plus Alt作为面向轻量级视觉应用的微控制器板，其结构设计完全围绕快速部署、灵活适配的工程需求展开。从实际应用场景来看，这款开发板可直接嵌入到小型智能设备的视觉检测工位，比如流水线末端的小型零件外观瑕疵筛查、AGV小车的路径标识识别、智能门禁的人脸特征捕捉、教育类机器人的视觉循迹模块，甚至是创客群体开发的智能玩具视觉交互单元，不需要额外搭载复杂的上位机处理单元，板载的处理核心即可完成基础的视觉算法运算，大幅降低整套视觉方案的体积与布线复杂度。

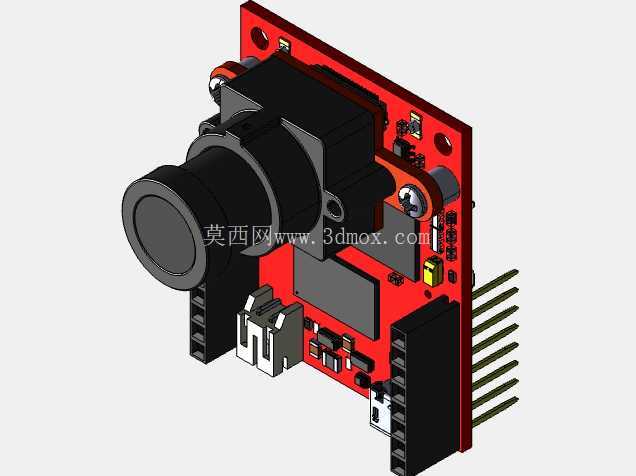

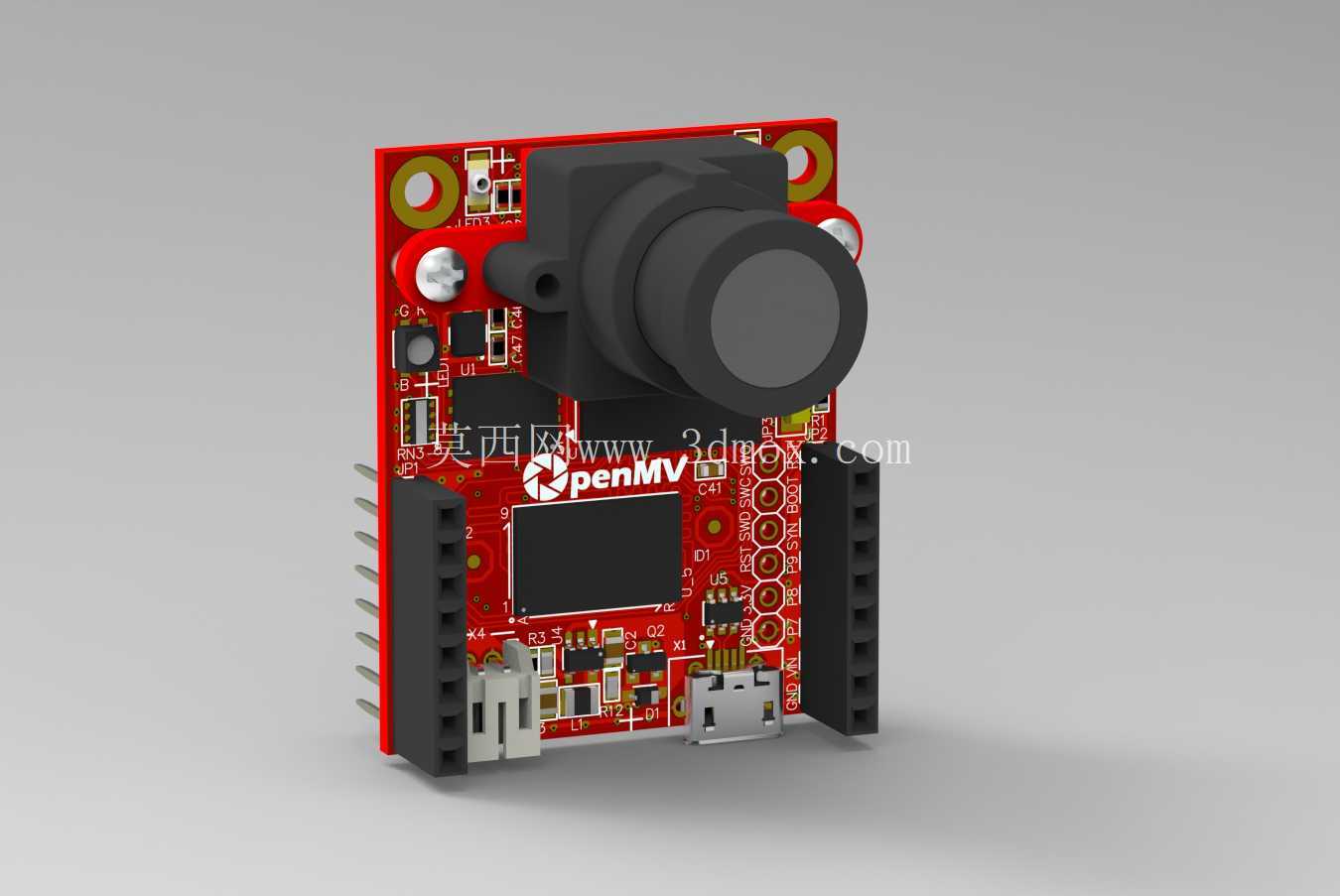

从功能特性的结构匹配来看，板载的镜头模组采用居中前置的布局设计，镜头座预留了标准M12镜头的安装螺纹接口，使用者可以根据实际检测距离、视场角需求更换不同焦距的镜头，不需要额外加工转接结构；镜头周边的红色PCB板上预留了两个对称的M3安装孔位，孔位间距经过精准测算，既可以配合铜柱将开发板固定在设备内部的安装支架上，也可以搭配外接的补光灯板、滤镜支架直接锁附，不会与镜头调节行程产生结构干涉。PCB两侧的排针采用标准2.54mm间距设计，排针伸出高度与板底的USB接口、复位按键的凸起高度做了差位处理，当开发板通过排针插接到底板上时，Micro USB接口不会与底板表面产生挤压，预留的1.2mm间隙可以顺利插拔数据线，也能避免焊接应力导致的接口开焊问题。

设计思路上，这款开发板完全遵循嵌入式视觉模块的最小系统集成原则，将图像传感器、处理核心、存储单元、电源管理、通讯接口全部集成在单块45x35mm的PCB板上，没有多余的冗余结构。板载的Micro SD卡卡槽布置在PCB侧边靠下的位置，卡槽的插拔方向与PCB平面平行，当开发板固定在狭小的设备腔体内时，不需要拆下开发板就能直接插拔SD卡更新固件或者存储图像数据；侧边的复位按键、用户按键采用低高度轻触开关，按键顶面比PCB边缘低0.3mm，既可以避免设备组装过程中误触按键，也能保证手指按压时有清晰的行程反馈。PCB顶部预留的散热焊盘区域没有布置过高的元器件，当开发板长时间高负载运行时，可以直接粘贴0.8mm厚的导热硅胶片连接到设备外壳进行被动散热，不需要额外加装散热风扇，进一步压缩模块的占用空间。

安装边界方面，这款开发板的整体最大外轮廓尺寸为45mm（长）x35mm（宽）x22mm（含镜头高度），镜头中心距离PCB底边的高度为18mm，在做结构设计时，镜头前方需要预留至少10mm的无遮挡空间，避免遮挡视场角；两侧排针的外侧距离为40mm，排针下方预留的焊接空间高度不小于3mm，保证排针焊接时不会与底板的元器件产生干涉。电源输入接口兼容5V USB供电与排针直供两种方式，两种供电路径的走线在PCB内部做了隔离处理，不会因为外接电源的纹波干扰影响图像传感器的成像质量。在实际的设备集成过程中，这款开发板的安装公差控制在±0.1mm以内，两个安装孔的同轴度偏差不超过0.05mm，批量组装时不需要额外调整位置就能保证镜头光轴与检测面的垂直度，大幅降低产线组装的调校时间。

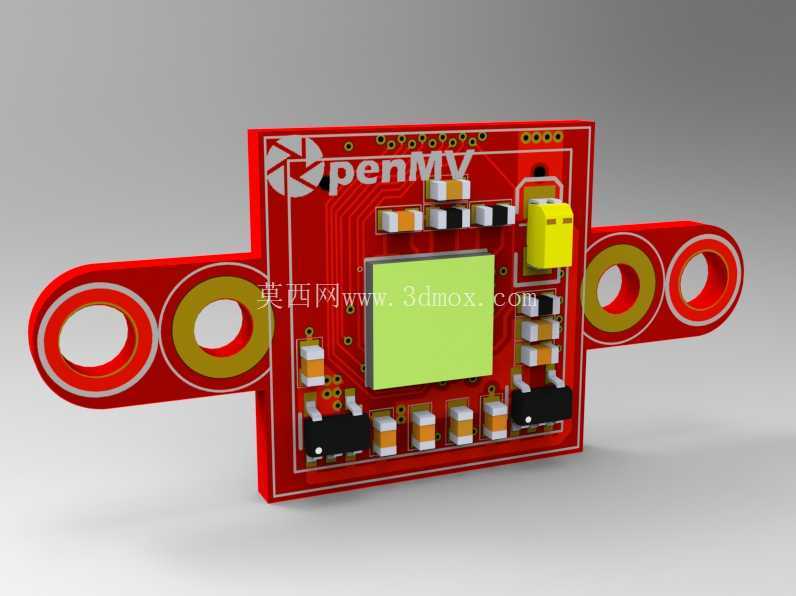

不同于通用型的微控制器开发板，这款视觉开发板的元器件布局全部围绕视觉采集的稳定性做了优化，图像传感器布置在镜头正后方的PCB中心位置，周边没有布置高频开关电源元器件，避免电源噪声干扰传感器的成像信号；板载的状态指示灯布置在PCB左上角的位置，指示灯的光线不会直射到镜头视场范围内，避免夜间低光照环境下指示灯的光线在镜头内部产生眩光影响识别效果。排针的引脚定义按照电源、输入、输出、通讯的顺序分区布置，接线时可以快速区分引脚功能，减少接线错误的概率，同时通讯引脚的走线做了阻抗匹配处理，保证串口、I2C等通讯接口在高速传输时的信号稳定性，不会因为走线干扰出现数据丢包的问题。
