Keystone电子电池触点片簧PC引脚结构

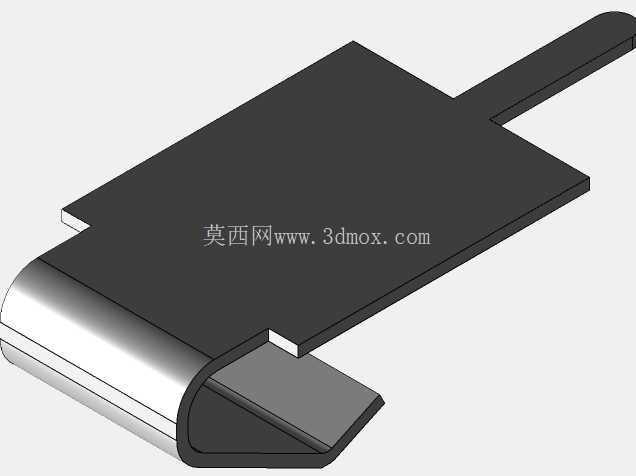

　　在消费电子、小型便携检测设备、手持工业终端这类依赖小型圆柱电池供电的产品结构设计中，电池接触端子的选型与适配，是直接影响整机供电可靠性的关键细节，很多时候结构工程师在堆叠阶段容易忽略接触件的形变冗余、引脚适配性，导致后期样机出现接触不良、电池装取卡滞、振动工况下瞬断的问题，这类电池触点片簧就是针对小规格圆柱电池供电场景设计的专用导电接触件。这款片簧采用卷绕式接触端设计，接触区域做了圆弧卷边处理，并非简单的冲压折边，卷边结构的曲率经过匹配，能够同时兼容AAAA、A23、A27、AAA以及N型这几种常见的小直径圆柱电池，不同规格电池的直径差异在接触段的弹性形变范围内，不需要针对单一电池型号单独开模做接触件，能有效缩减便携类产品的BOM物料种类，降低供应链管理成本。

　　从结构设计逻辑来看，片簧主体采用平直的薄金属基材冲压成型，尾部延伸出平直的PC引脚，引脚的厚度与宽度适配常规PCB板的焊盘尺寸，能够直接通过波峰焊或者回流焊固定在PCB板上，不需要额外的转接固定件，也不需要在壳体上做复杂的卡扣结构来固定接触件，焊接后的引脚既承担导电连接的作用，也能为整个片簧提供足够的固定强度，减少整机装配的工序步骤。接触端的卷绕结构在设计时预留了足够的弹性形变行程，当电池装入电池仓时，卷边段会顺着电池外壁的弧度产生弹性形变，持续提供稳定的正向接触压力，避免因为电池尺寸公差、壳体装配公差、设备跌落振动带来的接触间隙，卷边的圆滑表面也不会在电池装取过程中刮伤电池的金属外壳镀层，减少长期使用后接触区域氧化、接触电阻升高的风险。

　　片簧的主体平直段是贴合电池仓内壁安装的，安装时只需要在电池仓的对应位置开出窄槽，让尾部引脚穿过槽位焊接到PCB即可，主体段的平面可以直接贴在仓壁的定位面上，不需要额外的定位柱或者压合结构，自身的材料刚性加上引脚焊接的固定力，就足以抵抗电池装取过程中产生的侧向推力，不会出现片簧移位、歪斜的问题。从安装边界来看，这款片簧的整体厚度较薄，占用的电池仓径向空间很小，对于追求紧凑化设计的小型便携设备来说，不会因为接触件的尺寸挤占电池仓的有效空间，能够在有限的壳体内部空间里最大化电池的容纳尺寸，或者留出更多空间给其他功能模块。尾部的引脚长度做了标准化设计，适配常规厚度的PCB板与壳体壁厚，结构工程师在做电池仓堆叠时，只需要按照片簧的外形轮廓预留避让空间，在PCB对应位置设计匹配尺寸的焊盘，就可以完成适配，不需要做额外的结构修改。在实际应用场景中，这类片簧除了常规的消费电子遥控器、小型无线传感器之外，也适用于工业类的便携检测仪表、家用医疗检测设备这类对供电可靠性有一定要求的产品，弹性接触的结构能够适应一定范围的温度形变，在高低温工况下，材料的弹性衰减控制在合理范围内，不会因为环境温度变化导致接触压力不足。

　　片簧的冲压成型工艺成熟，量产时的尺寸一致性好，接触表面的镀层能够提升导电性能与抗氧化能力，长期使用后接触电阻依然能保持在较低水平，避免因为接触件压降过大导致的电池供电效率下降。不同于常见的弹片式电池接触件，这款卷边结构的片簧在电池装入时的导向性更好，圆弧卷边能够顺着电池的装入方向产生顺滑的形变，不会出现弹片卡滞、刮蹭电池正极或者负极端面的问题，装取电池的手感更顺畅，也能减少用户装反电池时对接触件造成的不可逆形变。在做三维建模适配时，工程师只需要按照片簧的实际外形建立装配参考，预留出接触段的形变空间，避免壳体或者其他结构件干涉弹片的正常形变行程，就可以保证接触件的功能正常，同时引脚的焊接位置需要和PCB的焊盘位置严格对齐，避免焊接时出现片簧歪斜，导致接触位置偏移无法对准电池端面的问题。
