战斗机器人用24mm有刷齿轮减速电机

这款24mm直径的有刷齿轮减速电机，核心定位是小型竞技战斗机器人的动力输出单元，在同尺寸量级的动力部件中，其结构设计完全围绕高冲击、高负载的竞技场景做了针对性优化，和普通民用小型减速电机的设计逻辑有明显区别。从实际应用场景来看，这类电机主要搭载在1.5kg以下量级的小型格斗机器人上，负责武器驱动、行走动力输出两类核心功能，竞技过程中需要承受直接撞击带来的径向载荷、堵转瞬间的大电流冲击，以及连续对抗中的温升考验，因此结构强度是设计阶段的首要考量指标。

从结构设计思路来看，这款电机采用有刷电机本体搭配行星减速箱的集成式布局，输出轴采用加长D型截面设计，区别于普通减速电机的光轴或短D轴，加长轴段可以直接和武器轮毂、行走轮的安装孔配合，不需要额外加装轴套或联轴器，既减少了传动链路的零件数量，也能降低对抗中连接部位松脱的风险。输出轴的直径匹配24mm外径的减速箱壳体做了等比例放大，轴根部位做了圆角过渡处理，避免应力集中导致的轴断裂问题，这一点是针对格斗机器人常见的轴失效故障做的优化。

减速箱部分采用金属齿轮组搭配钢制输出端盖的结构，端盖上的安装孔采用圆周均布设计，孔位间距适配多数小型机器人的标准安装孔位，安装时可以直接从端盖侧穿入螺丝固定到机器人的主体机架上，不需要额外设计定制安装支架。壳体表面做了哑光硬质氧化处理，既可以提升壳体的耐磨性能，也能在连续高负载运行时辅助散热，避免电机温升过快导致的磁钢退磁问题。电机尾部的出线端做了加固处理，出线位置和壳体之间有密封缓冲结构，避免机器人被撞击时线材从根部扯断。

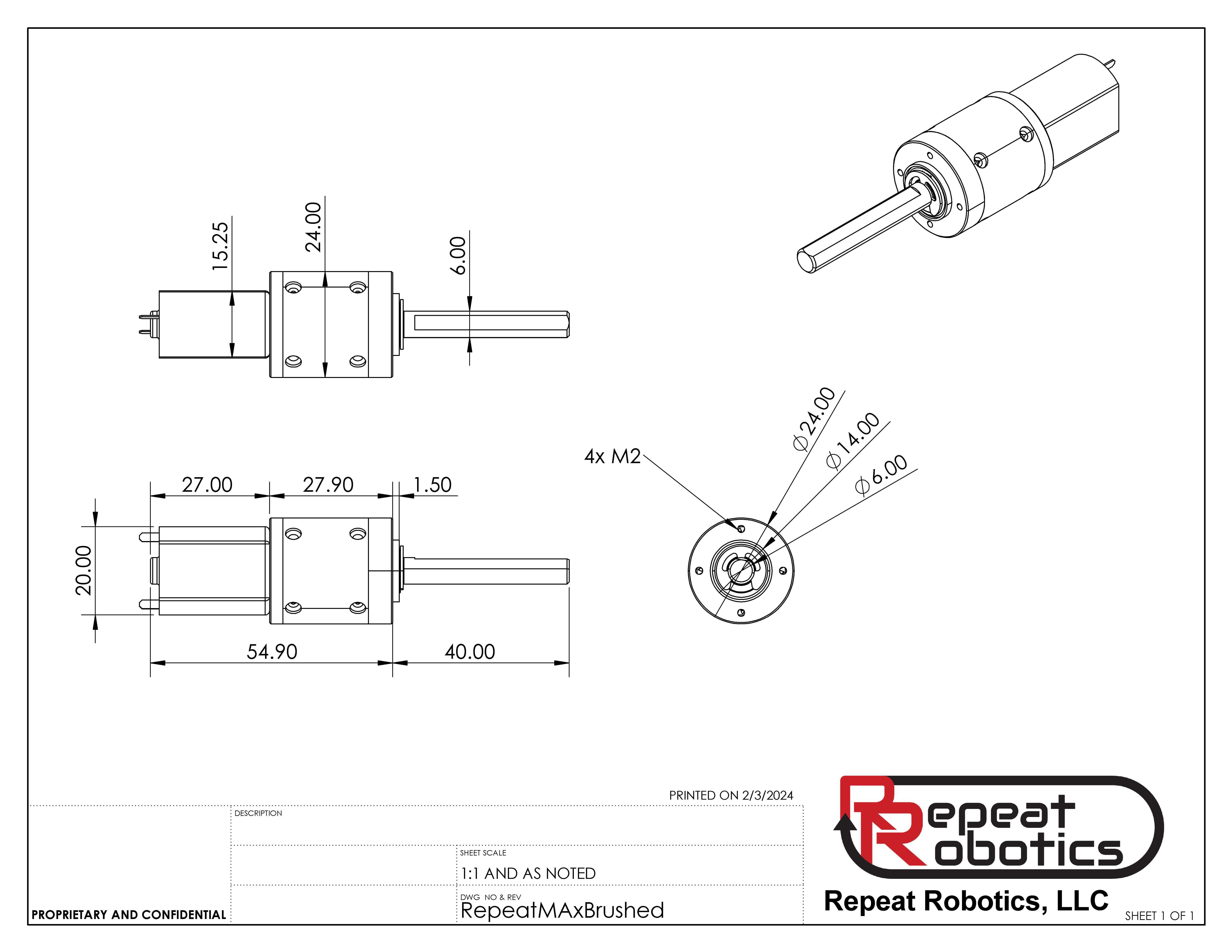

从安装边界尺寸来看，这款电机的主体外径严格控制在24mm，不含输出轴的主体长度适配小型机器人的内部安装空间，输出轴的伸出长度可以覆盖多数轮式、竖转武器类机器人的安装需求，不需要对轴做二次裁切加工。径向安装尺寸方面，端盖的安装孔分布圆直径和同规格的其他24mm减速电机保持兼容，用户替换原有动力部件时不需要重新加工机架孔位，降低改装成本。

功能特性层面，这款有刷齿轮电机的减速比设定兼顾了转速和输出扭矩，在额定电压下的输出扭矩可以满足小型格斗机器人的武器击打需求，同时空载转速不会过高导致操控难度上升。有刷电机的驱动逻辑简单，不需要搭配复杂的无刷电调，普通的有刷电机驱动板即可实现调速和正反转控制，对于参赛选手来说调试门槛更低，也能减少电控系统的故障点。齿轮组的齿隙做了针对性控制，既保证传动过程中不会因为齿隙过大导致武器启动时的冲击打齿，也不会因为齿隙过小导致高速运转时卡滞，在堵转工况下齿轮组可以承受短时间的峰值扭矩，不会出现断齿问题。

在实际选型适配时，需要注意这款电机的输出轴为偏心结构？不，是同轴输出结构，输出轴和电机主体保持同轴，安装时要保证机架的安装面和电机轴线垂直，避免输出轴承受额外的偏载，长时间偏载运行会加速轴承磨损，缩短电机使用寿命。另外电机的额定工作电压需要匹配参赛规则允许的电池电压，过压驱动虽然能短时间提升功率，但会大幅加速电刷磨损，甚至导致电机过热烧毁。和同尺寸的无刷减速电机相比，这款有刷结构的电机抗冲击能力更强，在受到直接撞击时不会出现无刷电机常见的磁钢脱落问题，更适合对抗强度高的竞技场景。

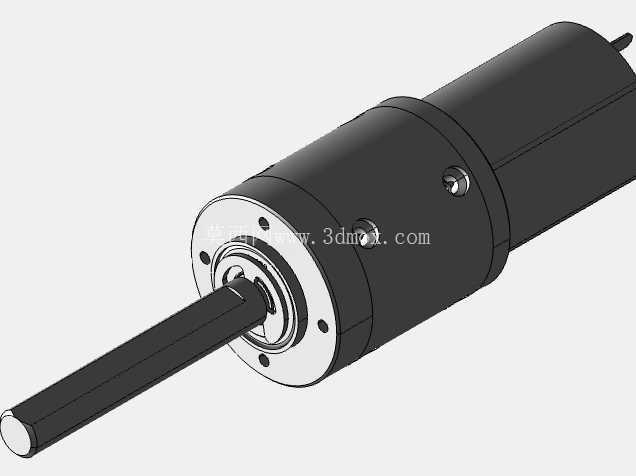

从三维建模的角度来看，这款模型完整还原了电机的所有安装特征，包括端盖的安装孔位、输出轴的D型截面尺寸、壳体的固定螺丝位置、尾部出线的方向和直径，在做机器人整体装配设计时，可以直接调用该模型做干涉检查，验证电机和周边结构件、电池、电控板的位置关系，不需要反复测量实物尺寸，能大幅缩短设计迭代周期。模型的细节还原度覆盖了壳体的接缝位置、固定螺丝的头部尺寸、轴端的倒角特征，在做装配爆炸图或者渲染展示时，可以直接使用，不需要额外补充细节特征。
