HW-685电流电压转换检测模块结构

在工业现场的信号采集链路里，4-20mA电流信号的传输抗干扰能力远强于电压信号，但多数PLC、采集卡的模拟量输入端口优先适配电压信号，这就需要在信号采集端加装电流电压转换模块，完成信号制式的匹配，避免长距离传输后的信号衰减与干扰叠加。这款HW-685转换模块的结构设计，完全围绕工业现场的安装与使用需求展开，没有冗余的结构设计，所有部件的排布都服务于功能实现与安装便捷性。

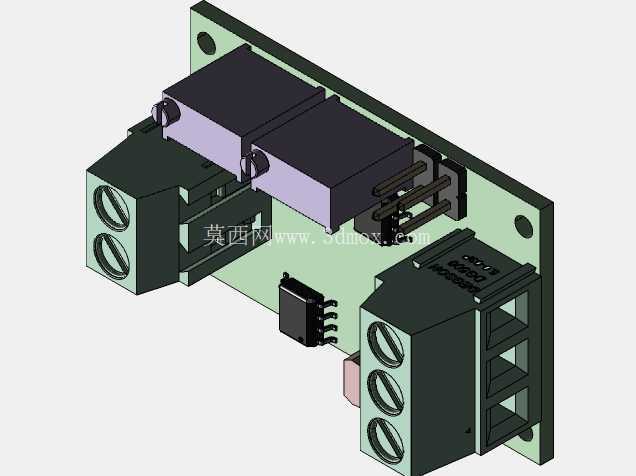

从安装边界来看，模块采用法兰式安装板作为承载基体，安装板上预留的两个固定孔位间距符合常规小型电气模块的安装孔距标准，可直接固定在DIN导轨配套的安装座上，也能通过螺丝直接锁附在设备电控箱的内壁安装位，安装板的整体厚度控制在2mm，既保证了安装后的结构强度，不会因为接线时的外力拉扯出现板件变形，也不会占用过多电控箱内的纵深空间。模块整体的外形轮廓方正，所有外接部件都没有超出安装板的外边缘，避免安装时与相邻的电气元件出现干涉，在排布电控箱内部元件时，不需要为这个模块预留额外的避让空间。

模块的接线端采用大间距的螺钉式接线端子，分别布置在安装板的两侧，一侧对应4-20mA电流信号的输入通道，另一侧对应转换后的电压信号输出与供电端口，端子的接线口朝向与安装板平面垂直，现场接线时不需要倾斜工具就能完成螺丝锁紧操作，端子的额定载流完全覆盖4-20mA信号的传输需求，接触件采用铜质镀镍处理，长期在工业环境下使用也不会出现接触氧化导致的信号漂移。核心的信号转换电路部分，采用灌封隔离结构将核心转换元件封装在金属屏蔽壳内，屏蔽壳直接固定在安装板的接地位置，可有效屏蔽工业现场变频器、伺服电机工作时产生的电磁辐射干扰，避免转换后的电压信号出现杂波，保证信号采集的精度稳定。

电路部分的元件排布遵循信号流向顺序，从输入端子进入的电流信号先经过防护元件，再进入转换核心，最后从输出端子送出，整个信号路径最短，减少了线路上的信号损耗，板载的贴片元件都采用波峰焊接固定，抗震性能满足工业设备的振动工况要求，不会因为设备长期运行的振动出现元件脱焊。模块的设计没有追求过高的检测精度，定位就是普通工业场景的常规信号转换，结构上省去了多余的精度校准电位器、状态指示灯等附加部件，既压缩了模块的整体体积，也降低了故障点数量，适合在对成本敏感、信号精度要求不极端的通用设备上使用。

在实际选型适配时，这款模块可直接兼容市面上绝大多数标准4-20mA输出的传感器，不需要额外配置信号调理电路，安装时只需要按照端子标识接好输入、输出与供电线即可完成部署，不需要复杂的参数调试。结构设计上充分考虑了现场维护的便捷性，屏蔽壳采用卡扣式固定，不需要拆解整个安装板就能检查内部电路状态，接线端子的螺丝采用标准十字槽，普通的电工工具就能完成接线与维护操作，没有采用特殊规格的紧固件，避免现场维护时因为工具不匹配无法操作。整个模块的结构没有多余的装饰性设计，每一处结构特征都对应实际使用中的需求，从安装固定到接线操作，再到抗干扰性能、长期运行的可靠性，都贴合工业现场的实际使用场景，是一款面向通用信号采集场景的实用型转换模块结构。
