OpenMV Cam H7机器视觉微控制板结构设计

在嵌入式机器视觉项目落地过程中，视觉采集与处理单元的结构适配性往往决定了整套小型智能设备的集成效率，OpenMV Cam H7作为面向低功耗场景的视觉微控制硬件，其结构设计完全围绕小型化设备的快速集成需求展开。从实际工程应用场景来看，这类视觉模块常被部署在小型智能分拣设备的物料识别工位、教育类机器人的视觉导航前端、工业流水线的简易字符检测点位，以及低功耗安防监测节点中，不需要搭配额外的图像采集卡与上位机处理单元，单模块即可完成从图像采集到逻辑输出的全流程，大幅降低了小型视觉项目的硬件搭建门槛。

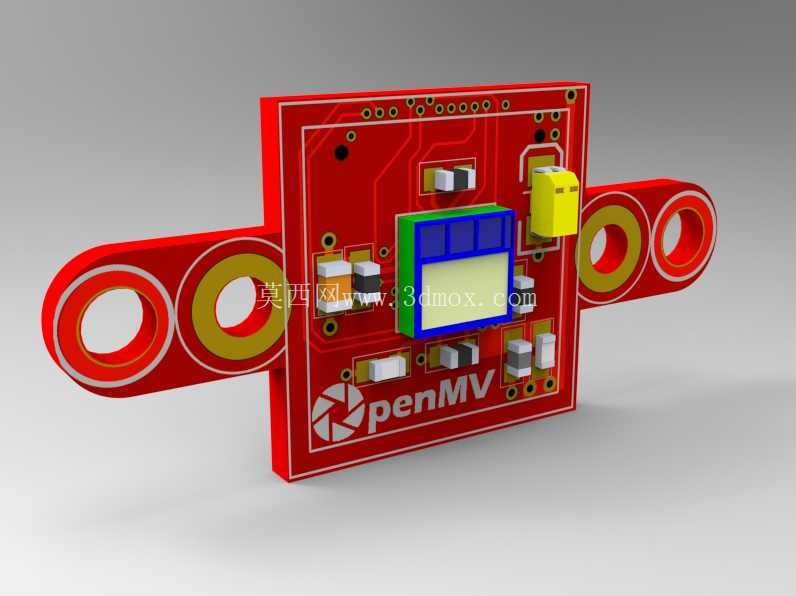

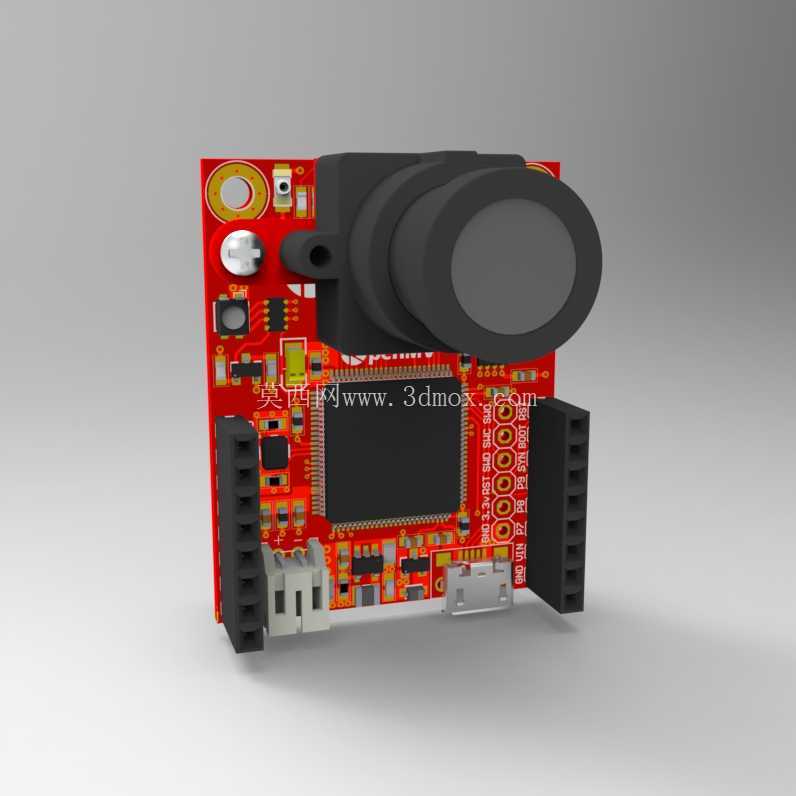

从功能特性的结构匹配设计来看，模块正面预留的镜头安装座采用标准M12镜头接口结构，设计阶段就考虑了不同焦距镜头的更换需求，安装座周边预留了0.5mm的装配间隙，避免镜头旋紧过程中与板载元器件发生干涉；板载核心处理芯片位于镜头座正下方区域，布局时特意避开了两侧排针的安装投影区，既减少了镜头排线对芯片散热的遮挡，也方便后期加装散热片时不会与外接排针的接线产生冲突。模块两侧采用标准2.54mm间距排针作为外接接口，排针高度统一选用11mm规格，既保证了插接到面包板或扩展底板时的连接稳定性，也预留了足够的接线操作空间，不会因为排针过短导致杜邦线插接松动。

在安装边界与外形尺寸设计上，整块控制板的长宽尺寸控制在45mm×35mm范围内，板厚采用标准1.6mmFR4板材设计，左上角预留的3.2mm直径安装孔位，可直接配合M3铜柱完成模块在设备机架上的固定，安装孔中心距板边距离为3mm，既保证了安装时的结构强度，也不会因为孔位过近导致板边出现开裂风险。板载的USB接口位于模块下侧居中位置，接口突出板面高度为2.5mm，设计时特意将接口两侧的电容、电阻元器件向内侧偏移了2mm，避免插接USB数据线时接头与周边元器件发生磕碰；模块尾部预留的SD卡插槽采用沉板式设计，插槽顶面与板面高度差控制在1.2mm，插卡后SD卡不会突出板面过多，方便在空间紧凑的设备外壳内完成布局。

从结构设计思路来看，整块板的元器件布局完全遵循功能分区原则，电源管理相关的元器件集中布置在板卡左下角区域，与核心处理芯片、图像传感器区域保持3mm以上的隔离距离，减少电源纹波对图像采集质量的干扰；板载的状态指示灯布置在镜头座左侧的醒目位置，安装到设备内部后不需要额外拆解即可直观观察模块的运行状态。两侧排针的引脚定义排布也考虑了实际接线的便利性，电源引脚、接地引脚与信号引脚分区排布，减少接线过程中电源反接的风险，排针外侧预留的1mm间隙也方便后期加装绝缘隔离片，避免在金属机架上安装时出现引脚短路问题。

在实际设备集成过程中，这类视觉模块的结构兼容性设计可以适配多种安装场景，既可以通过排针直接插接到专用的扩展底板上，也可以通过铜柱悬空安装在设备内部的任意平面，镜头朝向可以根据检测需求调整安装角度，板卡整体重量仅12g左右，即使安装在小型机械臂的末端执行器上，也不会给机械臂带来额外的负载负担。板载的复位按键与用户按键布置在板卡右侧边缘位置，按键高度为3mm，既可以通过外壳开孔实现外部操作，也不会因为按键突出过高导致运输过程中出现误触发。整个模块的结构设计没有多余的冗余结构，每一处开孔、每一个元器件的布局都围绕实际工程使用中的便利性展开，完全贴合嵌入式视觉项目快速开发、快速集成的实际需求，不需要设计人员再针对模块本身做额外的结构修改，即可直接适配绝大多数小型智能视觉设备的安装要求。
