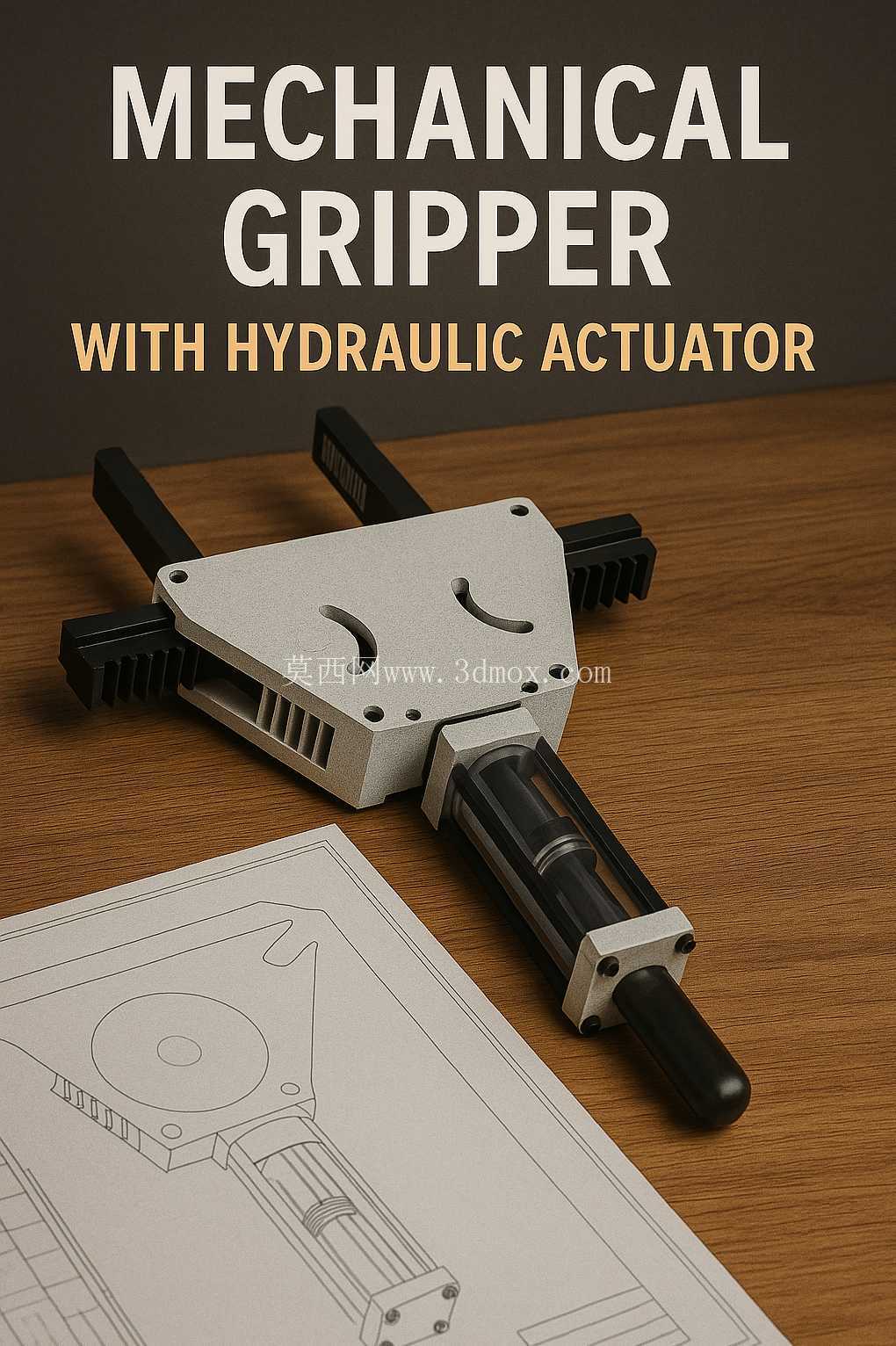

带液压驱动执行机构的工业夹持机械爪

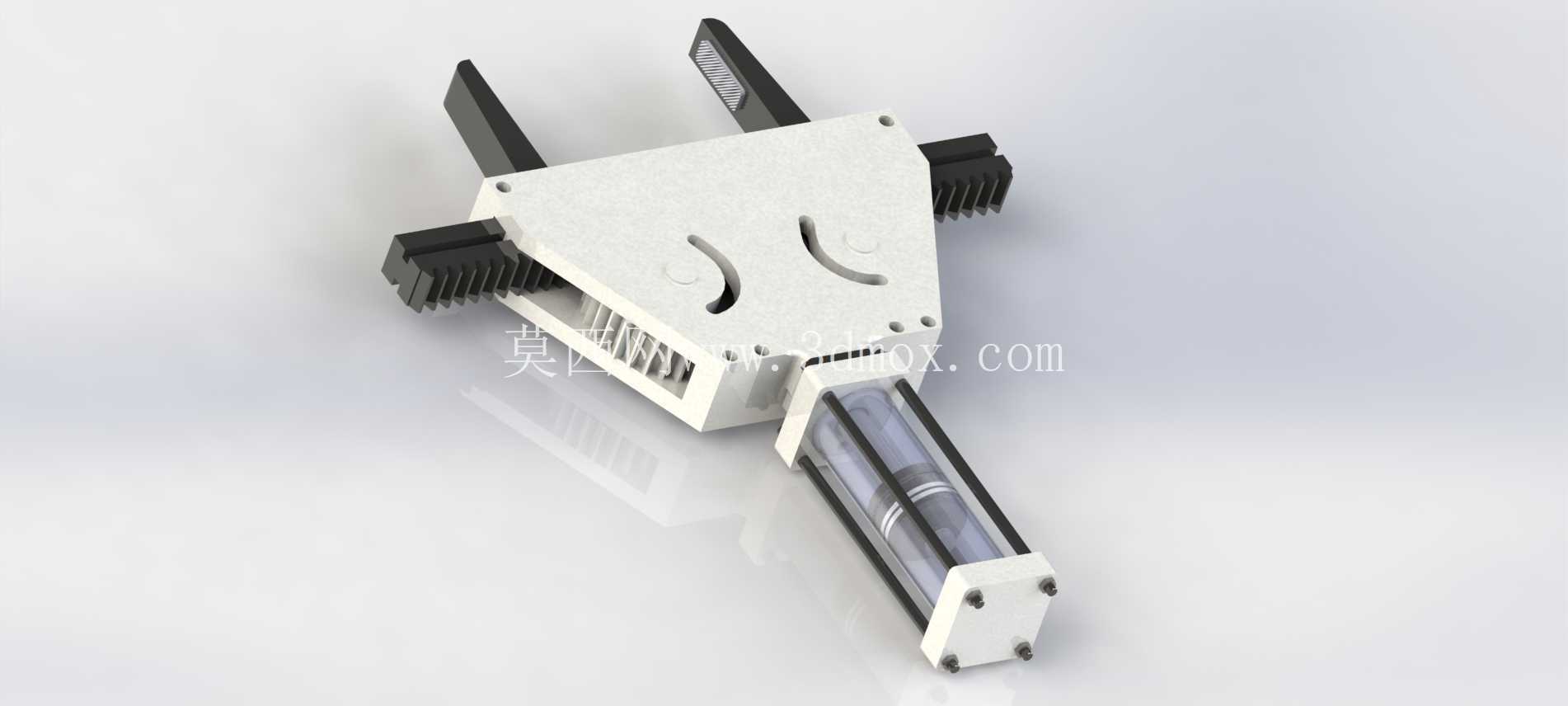

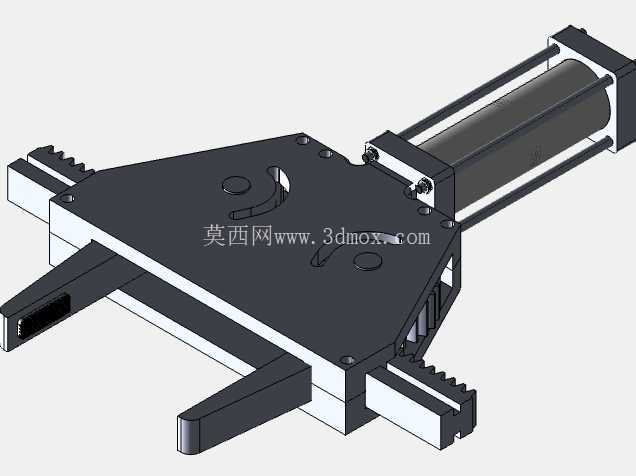

　　在离散制造的自动化产线、机床上下料工位以及工业机器人作业单元中，末端夹持机构的适配性直接决定了整线的物料转运效率与作业可靠性，这款集成液压执行单元的机械夹爪，正是针对高负载、高夹持稳定性需求的工况开发的末端执行部件。从结构传动逻辑来看，该夹爪采用齿轮齿条同步机构实现两侧夹臂的对中运动，区别于单臂驱动的夹持结构，这种对称传动设计能保证两侧夹爪的开合行程完全一致，夹持工件时不会出现偏载偏移的问题，尤其适合在需要精准定位工件位置的装配、上下料场景中使用，避免因夹持错位导致的工件磕碰或者工位定位偏差。夹爪的动力来源为集成式液压执行器，相比气动夹持方案，液压驱动能提供更稳定的大夹持力输出，不会因为气源压力波动出现夹持力不足掉件的问题，在搬运重量较大的金属工件、或者需要克服较大切削负载的机床上下料场景中，这种动力方案的优势尤为明显，同时液压执行器的出力调节范围更广，可通过配套的液压阀组调整输出压力，适配不同重量、不同材质工件的夹持需求，避免夹持力过大压伤薄壁工件，或是夹持力不足导致工件脱落。

　　夹臂的夹持端设计为可快换的夹持垫结构，标配V型垫和平垫两种接触形式，V型垫主要适配圆柱形轴类、管类工件的夹持，V型槽的自定心特性可以保证圆柱工件的中心位置始终与夹爪中心重合，减少二次定位的调整工作量；平垫则适配扁平类、方块类工件的夹持，增大接触面积降低接触面压强，避免在软质工件表面留下夹痕。夹爪主体的安装法兰采用标准化接口设计，可直接适配主流工业机器人的末端安装尺寸，也可通过转接板安装在直线模组、桁架机械手的移动末端，安装边界的设计充分考虑了现有自动化设备的通用安装规范，不需要对现有设备的末端结构做大幅改造即可完成换装。

　　从结构强度设计来看，夹爪主体采用高强度铝合金加工而成，在保证整体结构刚度满足夹持负载要求的前提下，尽可能降低了夹爪自身的重量，减少对机械臂负载余量的占用，传动部位的齿轮齿条采用合金钢材质并做表面淬火处理，能承受长期往复开合运动的磨损，延长设备的维护周期。在实际应用场景中，这款夹爪可覆盖数控车床的棒料上下料、自动化装配线的零件转运、码垛工位的工件抓取等多种作业需求，针对圆柱形零件和扁平零件的通用夹持设计，能减少生产线末端执行器的换型频率，在多品种小批量的柔性生产场景中，不需要频繁更换夹爪即可适配不同类型工件的夹持作业，有效缩短产线换型的调整时间。

　　夹爪的液压管路接口采用侧置式布局，避免管路在夹爪开合过程中与工件或者周边设备发生干涉，整体外形的棱角处均做了倒角处理，减少作业过程中剐蹭工件或者操作人员的风险。在结构设计阶段，设计团队通过运动仿真验证了夹爪全行程范围内的运动干涉情况，确保开合过程中各运动部件之间无卡滞、无碰撞，夹爪的开合行程覆盖了常见中小型工业零件的尺寸范围，可满足直径或宽度在行程范围内的各类工件夹持需求，夹持力的输出范围经过标定，可稳定夹持从几公斤的小型塑料零件到几十公斤的金属结构件，适配的工况跨度较广。
