LM2596降压模块专用安装防护外壳结构

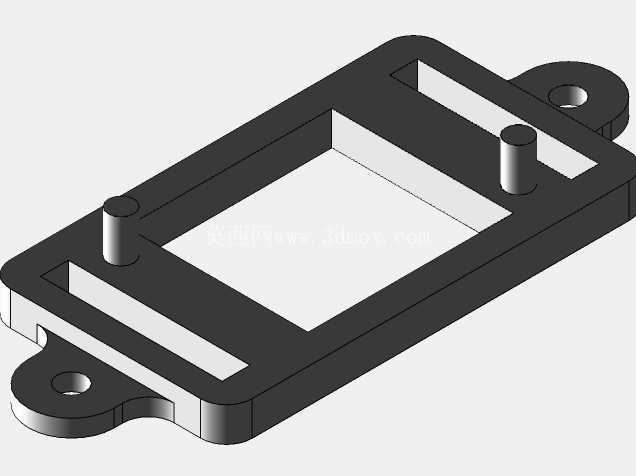

这款壳体是针对LM2596系列开关降压转换模块开发的专用安装防护结构，在工业控制板卡集成、小型通讯设备供电改造、桌面电子装置DIY、嵌入式系统供电单元搭建等场景中，能够为核心的电源转换电路提供可靠的物理防护与安装支撑。从实际使用需求出发，设计时首先考虑了模块的安装定位：壳体内部预留的矩形空腔完全匹配常规LM2596模块的PCB轮廓，空腔边缘设置的限位凸筋可以在模块装入后限制其横向窜动，避免运输或设备震动过程中PCB移位导致的接线松脱、元件磕碰问题。

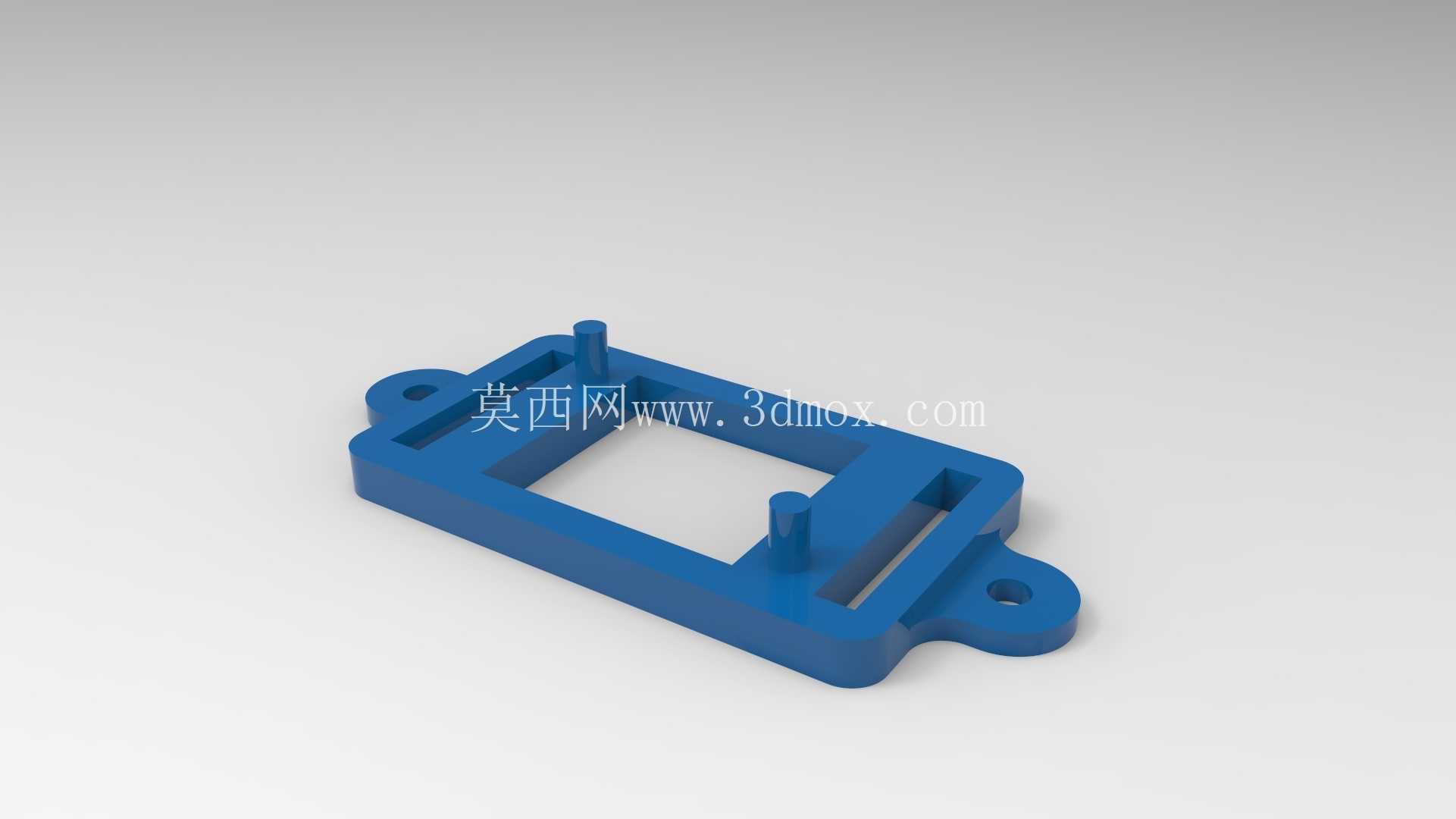

壳体两侧延伸出的带孔安装耳是整个结构的安装基准，安装孔的中心距、孔径尺寸经过适配，既可以配合M3螺丝固定在设备内部的安装立柱上，也能通过尼龙扎带捆绑在型材机架、设备内壁的走线槽旁，适配多种非标准化的安装场景，不需要额外制作转接支架。壳体上预留的两个圆柱定位柱，位置对应LM2596模块上的固定孔位，模块装入后可以直接卡在定位柱上，不需要额外打胶或者加装压片，就能实现模块与壳体的相对固定，拆解维护时只需要向上拔出模块即可，拆装效率远高于常规的螺丝固定外壳。

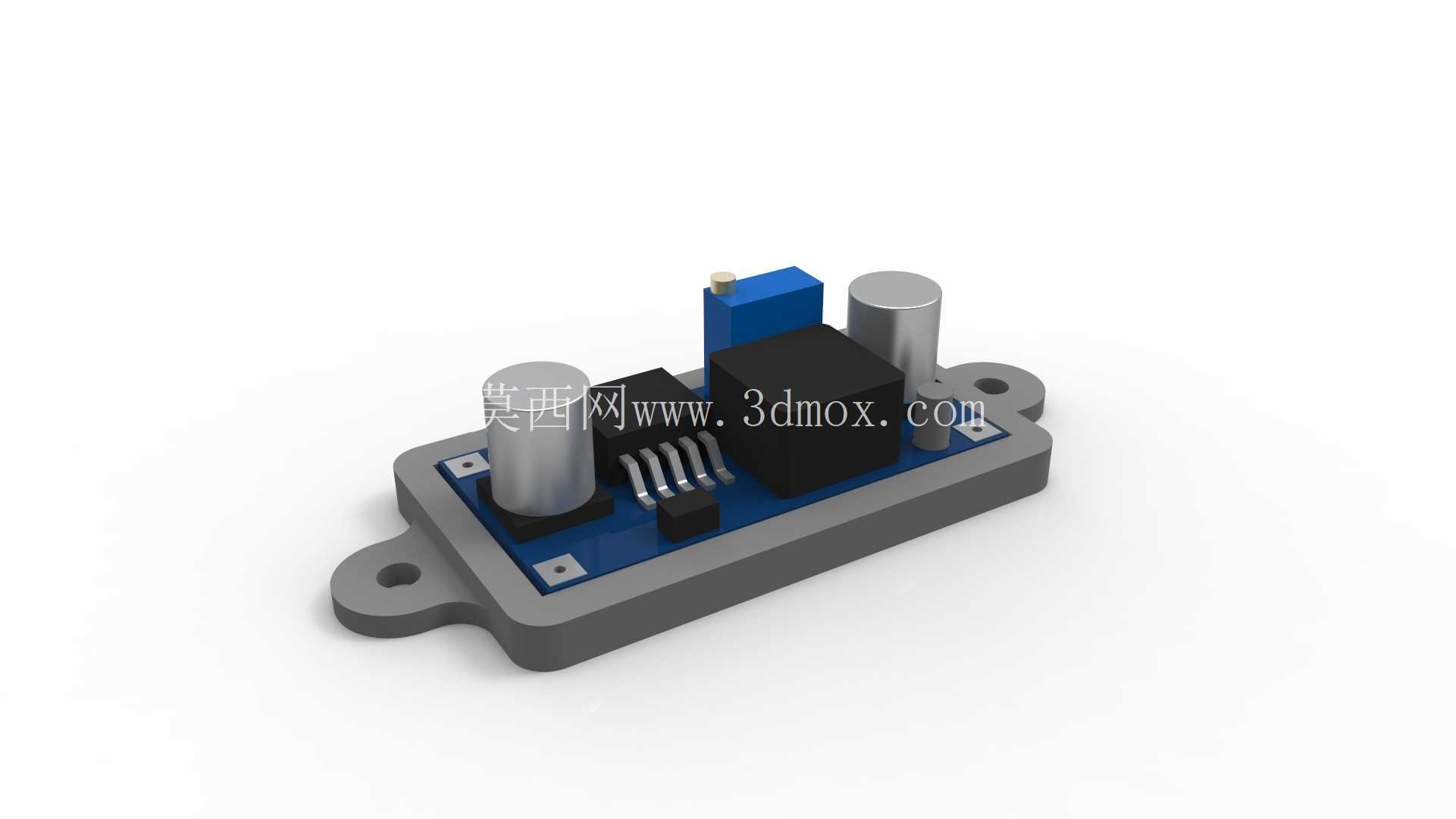

从功能特性来看，壳体的顶面采用开放式开窗设计，一方面不会遮挡模块上的调压电位器、输出接线端子，安装完成后不需要拆开壳体就能直接用螺丝刀调整输出电压，也能直接完成输入输出导线的接线操作；另一方面开窗结构可以为LM2596芯片以及配套的整流二极管、储能电感提供充足的散热空间，避免封闭壳体导致的热量积聚，保证模块在满负载输出时的工作稳定性，不需要额外在壳体上开孔散热。壳体的侧壁高度经过精确计算，装入模块后，PCB上最高的电解电容顶部与壳体上沿保留有足够的安全间隙，不会出现元件顶壳、引脚受力变形的问题。

设计过程中充分考虑了注塑生产的工艺可行性，所有侧壁都做了符合注塑要求的拔模斜度，壳体边角处都设置了工艺圆角，既可以避免生产过程中的应力集中导致的壳体开裂，也能在安装使用时防止锐边划伤操作人员的手部、割破导线绝缘层。安装耳与壳体主体的连接处做了加厚的加强筋结构，在拧紧安装螺丝时，不会因为螺丝的压紧力导致安装耳断裂，能够承受常规安装过程中的紧固力矩。壳体的壁厚均匀控制在常用的工程塑料注塑壁厚区间，既保证了足够的结构强度，在日常拆装、设备震动过程中不会出现壳体碎裂变形，也不会因为壁厚过大导致生产时出现缩痕、翘曲等成型缺陷。

在实际设备集成场景中，这款外壳可以解决裸露LM2596模块的多个使用痛点：裸露模块的引脚、焊点容易被设备内部的金属碎屑、导线丝短接，装入壳体后只有接线端子区域外露，大幅降低电路短路的风险；模块上的电感属于易磕碰元件，设备组装过程中如果被工具砸到很容易出现磁芯碎裂，壳体的围挡结构可以阻挡大部分的意外磕碰；统一的安装耳结构也让不同批次、不同厂商生产的LM2596模块都能实现一致的安装尺寸，在设备批量组装时不需要针对不同来源的模块调整安装位设计，降低整机的结构适配成本。对于需要经常调试、更换供电模块的实验装置来说，这种免螺丝快装的外壳结构也能大幅缩短模块更换的时间，不需要反复拆装固定螺丝，只需要松开接线就能直接取出模块替换。
