技能竞赛用麦克纳姆轮全向移动作业平台

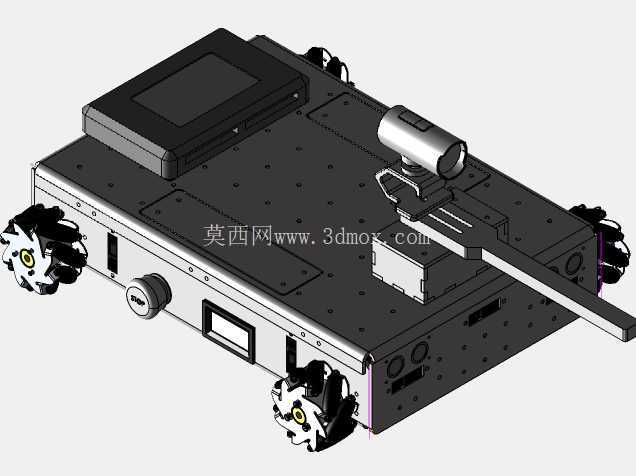

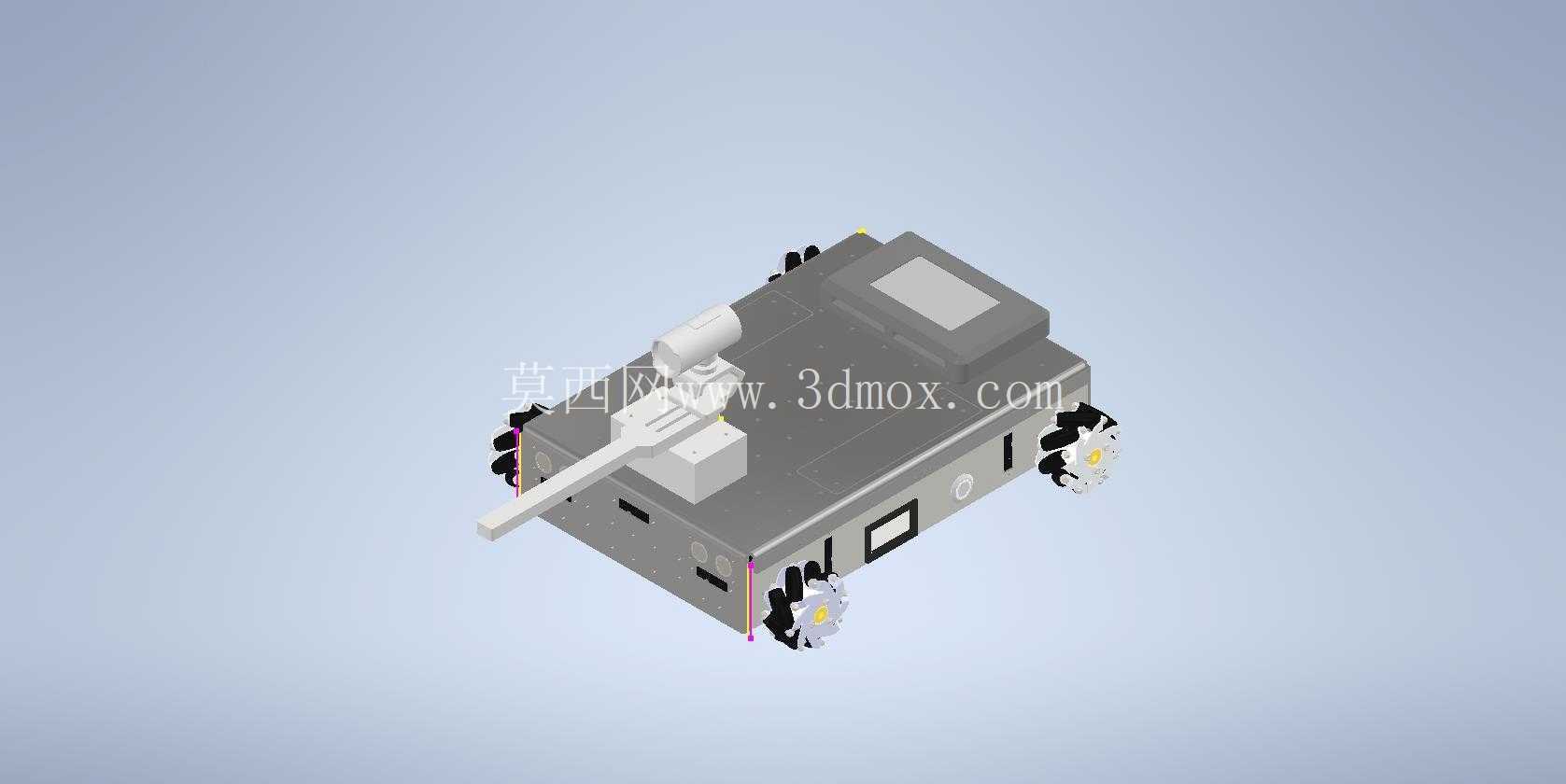

　　这款全向移动作业平台的底盘采用四组麦克纳姆轮独立驱动布局，单轮与安装座的连接面预留了标准的伺服电机输出轴配合孔位，轮组安装法兰的同轴度公差控制在0.02mm以内，避免运行过程中出现轮体偏摆带来的行走精度偏差。底盘主体框架采用拼接式铝型材搭建，上层安装面板均匀排布M6螺纹安装孔，孔距按照25mm的标准模数设置，可直接搭载不同功能的作业执行模块，无需额外打孔改造，适配不同场景下的快速换装需求。平台上层预留的电气安装区域，可容纳主控板、驱动模块、电池组等核心电气元件，侧面预留的航插安装位可直接扩展外部传感器、执行器的接线接口，无需额外在壳体上开孔加工。平台前端搭载的多自由度机械臂安装座采用沉头孔定位设计，安装基准面与底盘上平面的平行度公差控制在0.05mm以内，保证机械臂作业时的坐标基准与底盘行走坐标系统一，减少坐标标定的误差。平台顶部预留的显示屏安装位采用嵌入式结构，屏幕安装后表面与上盖板齐平，避免运行过程中被外部物件剐蹭，侧面设置的急停按钮、旋钮开关均采用防误触结构，凸起高度不超过3mm，防止平台在狭窄空间穿行时误碰开关触发停机。

　　从实际应用场景来看，这类平台可适配技能竞赛中的物料搬运、精准停靠、协同作业等考核科目，也可经过防护等级改造后用于车间内的轻型物料转运、工位间的工件周转，依靠麦克纳姆轮的全向移动特性，可在宽度仅比平台本体宽100mm的狭窄通道内完成原地旋转、横向平移等动作，无需预留传统轮式设备所需的转弯半径，大幅提升狭小空间内的作业灵活性。设计过程中对轮组的受力做了针对性校核，单轮的径向承载能力按照平台满载重量的1.5倍做冗余设计，每个轮组的驱动电机输出扭矩经过传动比换算后，可保证平台在5度的斜坡面上满载平稳启停，不会出现溜车问题。

　　底盘内部的走线槽采用分层设计，动力线与信号线分槽布置，避免大电流动力线对传感器信号产生电磁干扰，所有线缆的固定点间隔不超过100mm，防止平台长时间运行过程中线缆晃动磨损造成短路故障。平台的外形尺寸控制在紧凑范围内，长度方向不超过600mm，宽度方向不超过450mm，整体高度不含顶部搭载设备时不超过150mm，可直接进入高度较低的设备底部完成巡检、物料取放作业。上层机械臂的末端执行器采用快换接口设计，可根据作业需求更换夹爪、吸盘、探测头等不同工具，接口的定位销采用锥面导向结构，更换时无需精确对位即可完成锁紧，工具更换时间可控制在10秒以内。

　　平台四周预留的传感器安装位可兼容红外避障传感器、视觉摄像头、激光雷达等常见导航检测元件，安装孔位兼容市面上主流传感器的安装尺寸，无需额外制作转接件即可完成装配。底盘底部的电池仓采用抽拉式结构，电池更换时无需拆解上层盖板，直接从侧面抽出即可完成换电，适合长时间连续作业的场景使用。壳体的所有拼接缝隙均采用错位止口设计，可防止日常作业过程中灰尘、切削液溅入设备内部，防护等级可达到IP54级别，适配普通工业车间的使用环境。轮组的麦克纳姆轮辊子采用聚氨酯材质包裹，辊子内部的轴承采用免维护深沟球轴承，长时间运行无需额外加注润滑脂，降低日常维护的工作量。平台的控制箱内部预留了扩展IO接口，可直接对接产线的PLC控制系统，接收上位机下发的行走、作业指令，融入现有产线的自动化调度系统，无需额外增加通讯转换模块。
