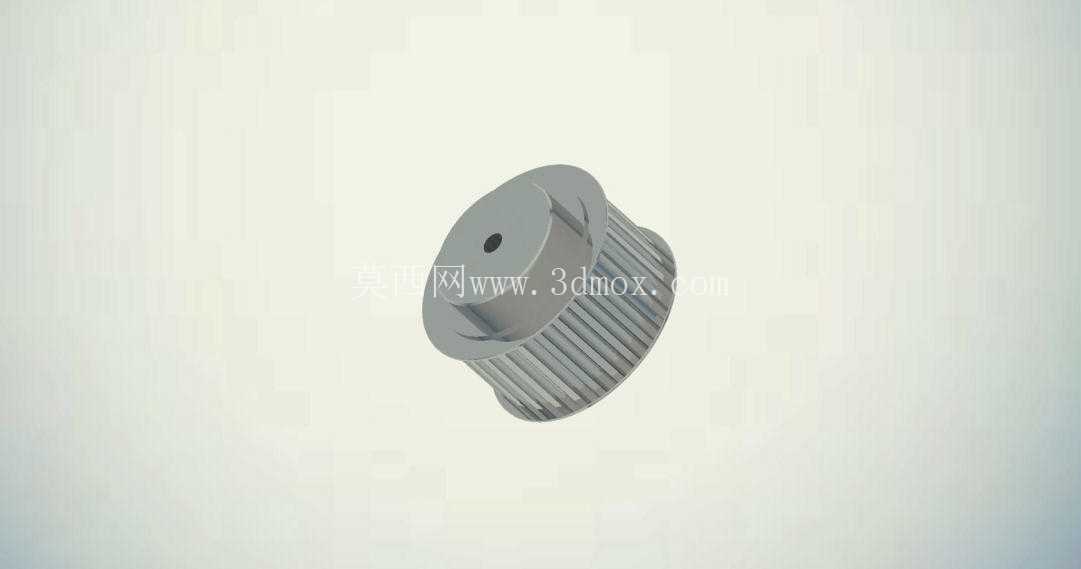

步进伺服传动用直径56正时同步带轮

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1129137
  • 步进伺服传动用直径56正时同步带轮
  • 步进伺服传动用直径56正时同步带轮
  • 步进伺服传动用直径56正时同步带轮

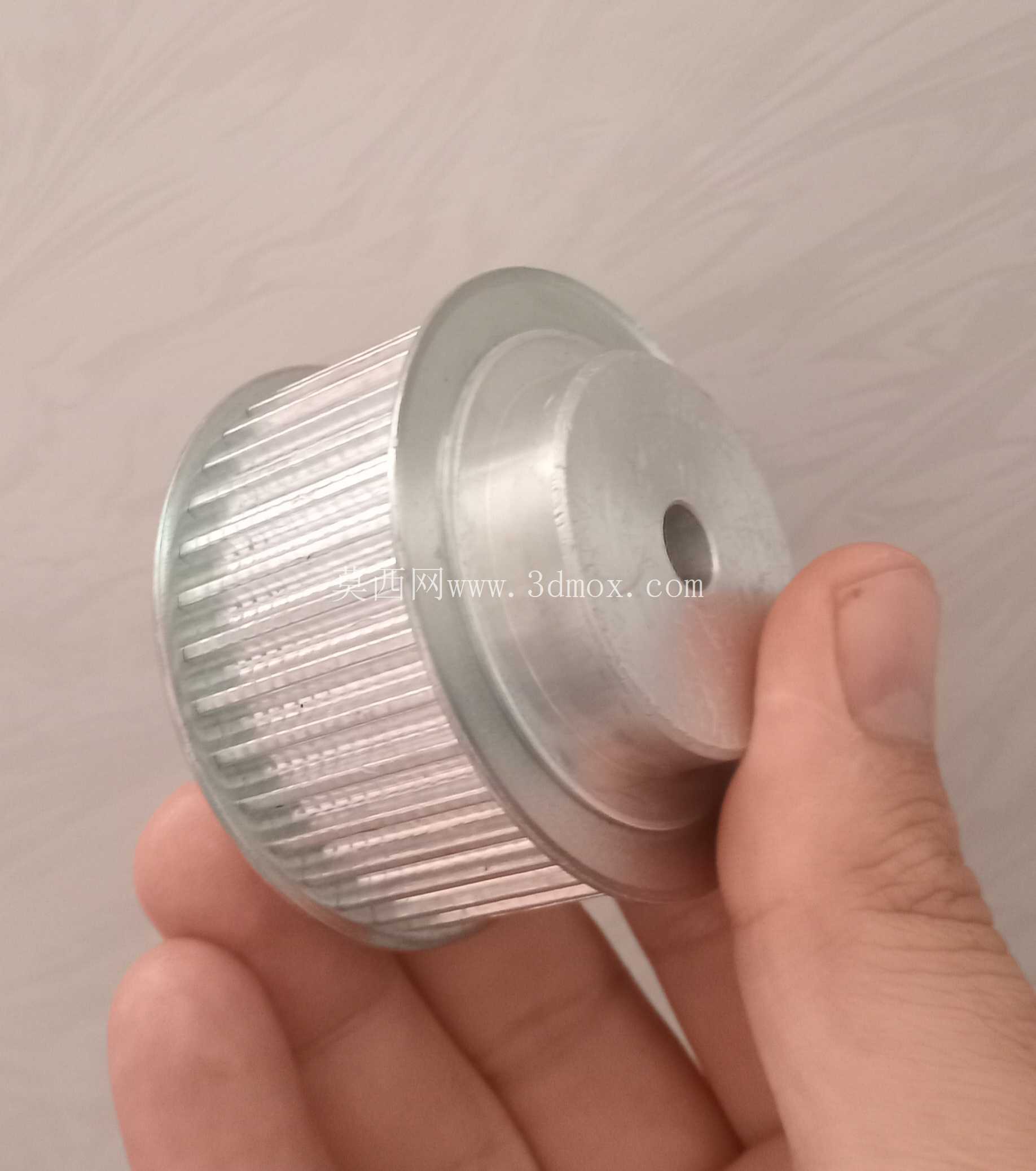

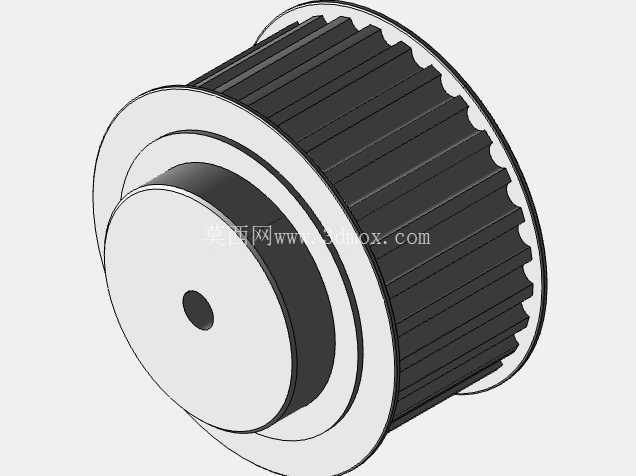

  在非标自动化设备的传动链路设计中,同步带轮是保障步进电机、伺服电机动力精准输出的核心传动部件,这款直径56的正时皮带轮,主要适配小负载高精度传动场景,常见于桌面级数控设备、小型输送机构、精密检测工位的动力传递环节,相比平皮带传动,正时啮合的结构不会出现打滑丢步的问题,能严格匹配伺服系统的脉冲输出精度,保障工位动作的重复定位误差控制在允许范围内。从结构设计来看,这款带轮采用带挡边的整体式结构,两侧的凸缘挡边可以避免同步带在高速运转过程中出现跑偏脱带的问题,无需额外加装带轮挡圈组件,减少装配环节的零件数量,中间的安装孔为光孔设计,可根据实际选用的电机轴径做二次精加工,适配不同输出轴径的步进、伺服电机,也可搭配紧定螺钉实现轴与带轮的周向固定,部分需要更高传动扭矩的场景,也可在孔内加工键槽来传递更大扭矩,避免大负载下出现轴孔相对转动的问题。

  带轮的齿形采用标准正时齿廓,齿面经过参数化拟合,能和对应节距的同步带实现完美啮合,啮合过程中齿与带齿的接触面积均匀,不会出现应力集中导致的带齿异常磨损,运转过程中的噪音控制表现较好,适合在对噪音有要求的桌面型设备、实验室检测设备中使用。带轮的外径控制在56mm,对应的节圆直径匹配常用的3M、5M节距同步带,在选型时可根据传动比要求搭配对应齿数的从动轮,实现不同的减速比输出,满足不同负载的转速、扭矩匹配需求。带轮的轮毂部分做了加厚设计,提升了轴孔配合段的长度,增大了轴与带轮的接触面积,即使在频繁正反转的启停工况下,也能保证连接的可靠性,不会出现带轮晃动、传动精度下降的问题。

  从安装边界来看,这款带轮的整体轴向尺寸紧凑,不会占用过多的安装空间,适合在结构紧凑的小型自动化设备内部布置,安装时只需保证带轮的端面跳动在允许公差范围内,两配对带轮的平行度符合安装要求,就能保证同步带的使用寿命维持在正常水平,避免出现偏磨、断齿等异常失效情况。在实际设备调试过程中,这类小直径正时带轮通常搭配宽度10mm或15mm的同步带使用,可传递的扭矩覆盖大部分小型伺服、步进电机的输出范围,无需额外做强度校核,能大幅缩短设计阶段的选型周期,三维建模过程中已经对齿形、挡边、轮毂的过渡圆角做了优化,不存在应力集中的薄弱区域,加工时可采用铝合金材质做阳极氧化处理,兼顾轻量化和耐磨性能,也可根据使用场景选用45号钢做表面发黑处理,满足更高负载、更高转速的使用需求。

  在传动系统布局时,要注意同步带的张紧力调整,张紧力过大会加剧带轮齿面和同步带的磨损,张紧力过小则容易出现啮合间隙过大、反向传动死区超差的问题,这款带轮的齿形精度可以保证在合理张紧力下,反向间隙控制在极小范围内,满足精密传动的定位要求。
