Klann连杆式多足爬行蜘蛛机器人结构

这款基于Klann连杆机制设计的多足爬行结构，核心是将旋转输入转化为类生物步态的足端轨迹，替代传统轮式、履带式移动方案在非结构化地形的通行短板。从实际应用场景看，这类结构可适配狭小空间巡检、教学实验演示、轻型探测作业等场景——比如管道内部检测时，轮式结构容易被管壁凸起卡滞，履带式结构转弯半径过大，而这种多足连杆结构可以通过步态调整跨越小幅度障碍，同时整体结构无需复杂的液压或多舵机协同控制，仅靠两组动力输入就能实现稳定行走，大幅降低了控制端的开发门槛。

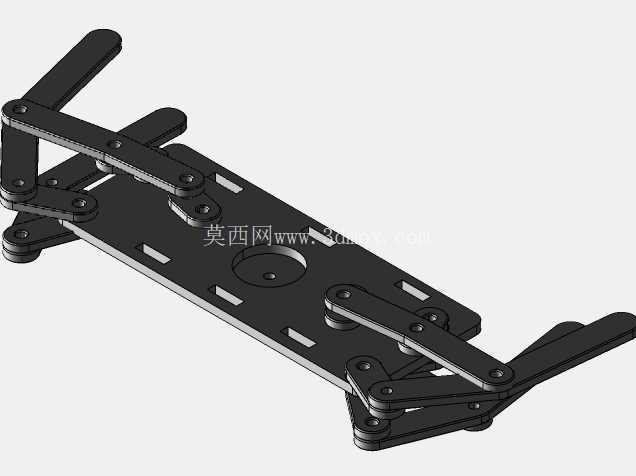

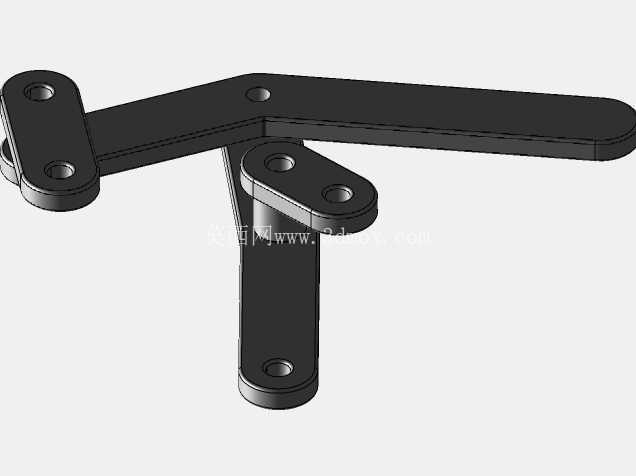

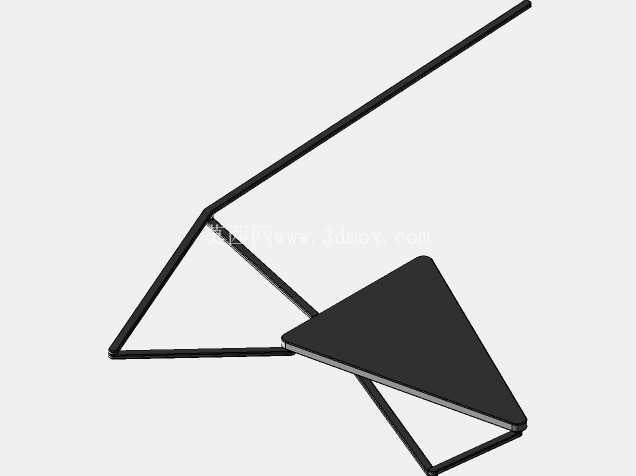

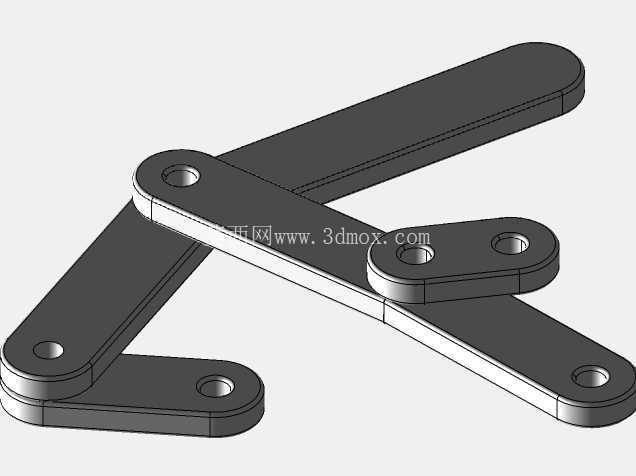

从功能特性上看，整套机构的传动核心是对称布置的齿轮组，将两个伺服电机的旋转动力同步分配到六组Klann连杆腿上，每条腿的运动轨迹由固定铰接点的连杆尺寸约束实现，不需要单独为每条腿配置独立舵机，相比常见的十八自由度六足机器人，零件数量减少60%以上，装配调试难度大幅降低，同时因为连杆运动是纯机械约束的固定轨迹，不会出现舵机丢步导致的步态错乱问题，运行可靠性更高。足端的运动轨迹经过连杆参数优化，抬升阶段有足够的越障高度，支撑阶段轨迹接近水平，能保证机身在行走过程中保持平稳，不会出现明显的上下起伏，适合搭载轻型传感器、控制板等载荷。

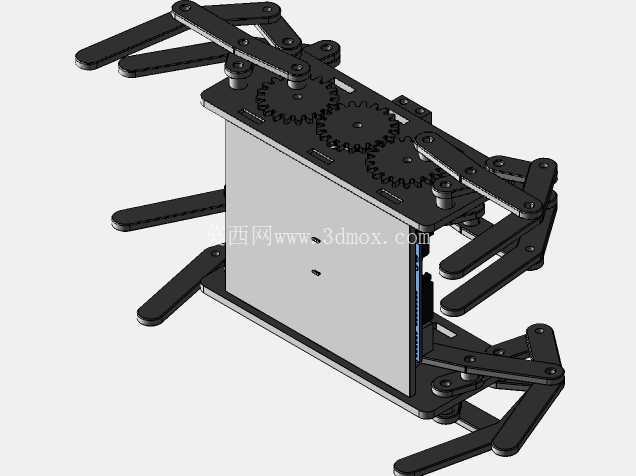

设计思路上，整套结构采用分层布置，中间层为设备安装舱，可容纳Arduino控制板、电池、驱动模块等电控元件，上下层分别布置传动齿轮组与连杆铰接点，所有铰接点均采用标准紧固件连接，不需要额外的定制轴承，适合通过3D打印工艺制作所有结构件，打印完成后仅需配合螺丝、舵机即可完成组装，不需要复杂的机加工工序。传动齿轮采用等模数设计，保证动力传递的同步性，左右两侧的齿轮组相位差180度布置，使得两侧腿的步态交替进行，保证行走时的重心始终落在支撑腿构成的支撑多边形内，不会出现侧翻问题。

从安装边界与尺寸约束来看，中间安装舱的空间预留了标准Arduino开发板与两节18650电池的安装位，四周设计有走线槽，避免连杆运动时挤压导线；所有连杆的铰接点凸台高度经过计算，运动过程中不会与机身板、相邻连杆发生运动干涉，足端展开后整机的支撑宽度足够覆盖机身重心的偏移范围，即使在15度以内的倾斜平面上行走也能保持稳定。舵机的安装位采用沉孔设计，输出轴与齿轮组的连接采用紧配加顶丝的固定方式，传递扭矩时不会出现打滑，同时预留了舵机线的引出位置，方便连接到中间舱的驱动板上。

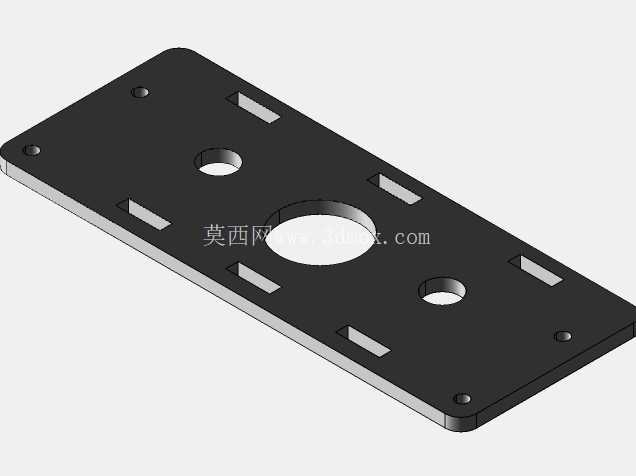

在实际调试过程中，这类固定轨迹连杆机构的优势十分明显，只需要调整两个舵机的转速与转向，就能实现前进、转向动作，不需要编写复杂的逆运动学解算程序，对于入门级的机器人开发者、机械原理教学场景十分友好，学生可以通过调整连杆的长度参数，直观观察足端轨迹的变化，理解连杆机构的运动学特性，同时组装完成的整机可以直接用于小型探测任务的载体，拓展性较强。结构上所有板件均采用等厚设计，3D打印时不需要添加支撑，打印成功率高，零件之间的配合公差经过优化，铰接点的转动间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大导致足端轨迹偏移。
