Robocon赛事投球作业竞技机器人结构

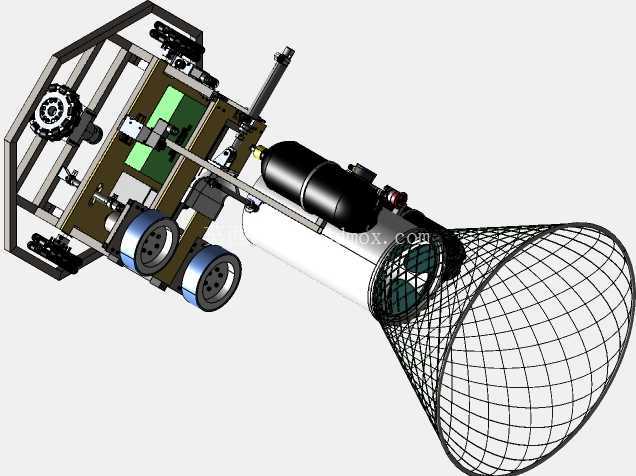

　　该款竞技类投球作业机器人，主要面向Robocon赛事投球类对抗场景设计，核心用途是在规定赛场区域内完成自主移动、球体拾取、精准投送的全流程作业，适配赛事中快速攻防转换的作业节奏，可在复杂赛场地面环境下稳定完成指定任务。从结构设计逻辑来看，整机采用框架式铝型材拼接主承载结构，在保证整体结构刚度的前提下尽可能压缩自重，避免轮系驱动负载过大影响移动响应速度。前端设置大口径网兜式收球机构，网体采用轻量化金属网格成型，开口边缘做圆弧过渡处理，可在机器人行进过程中扩大球体拾取的容错范围，无需精准对位即可将地面球体导入收球通道，收球通道后端衔接气动推送机构，采用小型储气罐搭配直行程气缸作为投球动力源，可通过调整气缸供气压力灵活改变投球距离与出球初速度，适配不同距离的投球目标点位。

　　移动底盘采用双侧双轮差速驱动布局，驱动轮选用高摩擦系数的橡胶包覆轮，搭配侧边辅助随动轮支撑，可实现原地转向、小半径急转等机动动作，满足赛场内快速变向、卡位的竞技需求；底盘上层分层布置电气控制组件、气动元件与动力电源，各模块之间预留足够的走线与散热空间，元器件安装位均设置减震缓冲垫，避免机器人快速移动、碰撞时的振动导致电气接插件松动。整机外形尺寸适配赛事规则的尺寸边界要求，收球机构处于收起状态时整机外轮廓无突出尖锐结构，可避免对抗过程中剐蹭对方设备或赛场设施；投球机构的俯仰角度可通过侧边的连杆调节结构手动预设，也可加装舵机实现投球角度的实时动态调整，适配不同高度的投球目标。

　　从安装边界来看，底盘轮距与轴距经过反复校核，保证机器人在斜坡、小幅障碍路面通行时不会发生侧翻，各运动部件之间预留足够的安全间隙，气缸动作行程、轮系转动范围、收球网摆动区间均无结构干涉；框架连接处采用角件加固搭配螺栓锁紧，关键受力部位加装加强筋板，可承受竞技过程中常规的碰撞冲击，不会出现结构变形散架的问题。气动系统的管路沿框架内侧排布，采用管卡固定避免管路被运动部件剐蹭破损，储气罐安装位置靠近底盘重心处，避免高位布置导致整机重心上移影响行驶稳定性。收球网的网格密度经过匹配设计，既不会漏出拾取的球体，也不会因为网格过密增加不必要的风阻与自重，网体与金属框架的连接采用快拆结构，可在网体出现变形损坏时快速更换，无需拆解整体主结构。

　　驱动轮的安装座采用可调节间距设计，可根据不同赛场地面的摩擦系数调整轮系预紧力，保证驱动轮不出现打滑空转的情况；电气元件的安装板采用绝缘材质加工，所有接线端子均做绝缘防护处理，避免赛场复杂环境下出现电路短路故障。整机的重心经过配平设计，满负载搭载球体与满压储气状态下，重心投影始终落在四轮支撑的多边形区域内，即使急停急转也不会出现倾翻风险；投球动作时的后坐力通过框架传导至整个底盘，搭配轮系与地面的摩擦力抵消，不会因为投球反冲导致整机移位影响投球精度。
