可更换滤芯式3D打印防护呼吸器设计

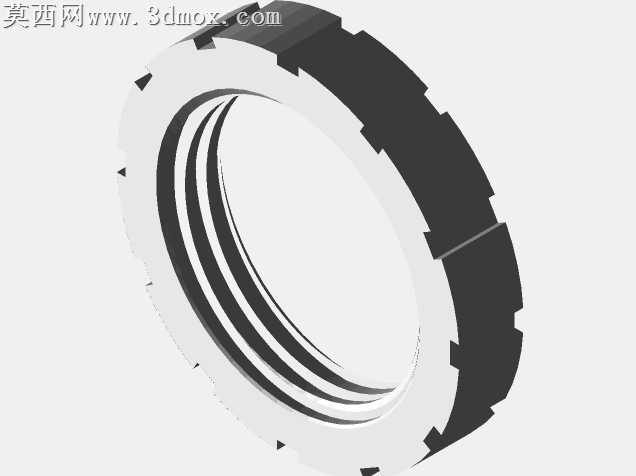

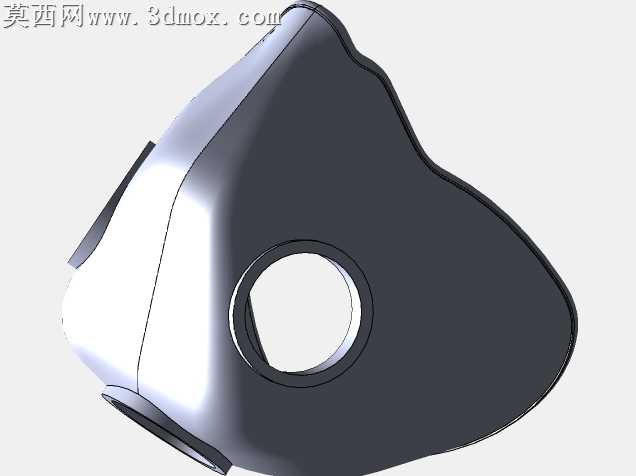

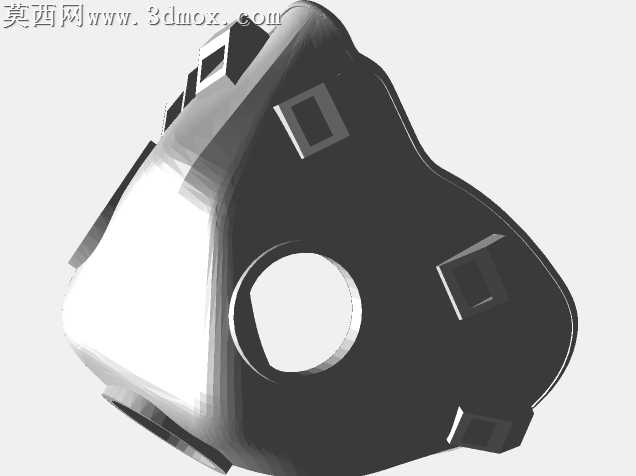

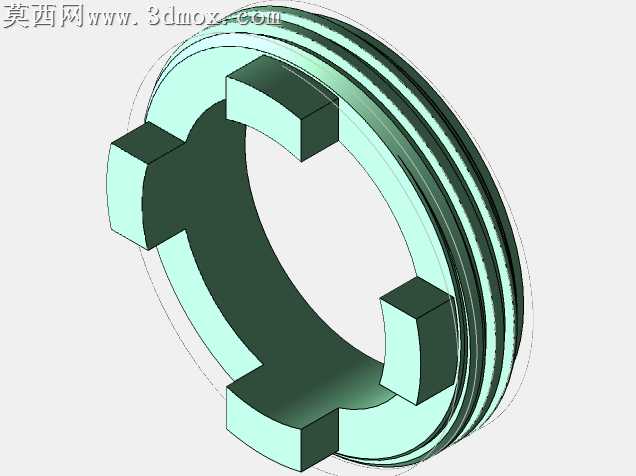

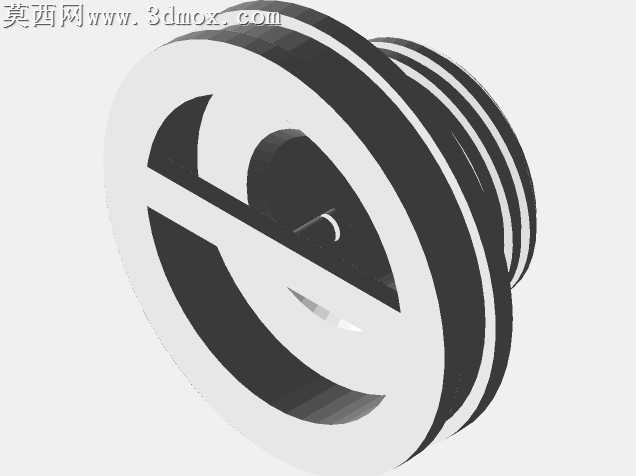

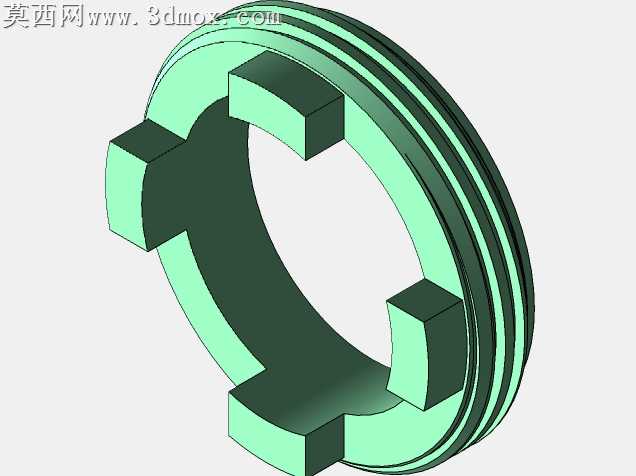

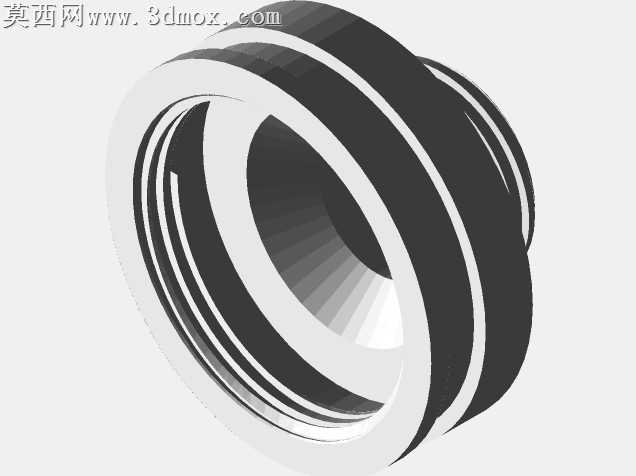

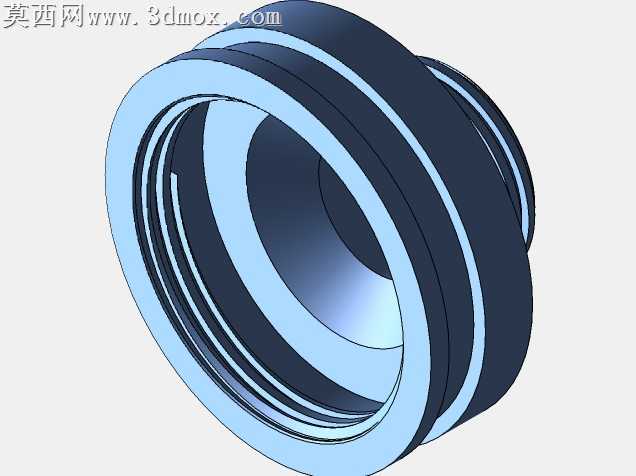

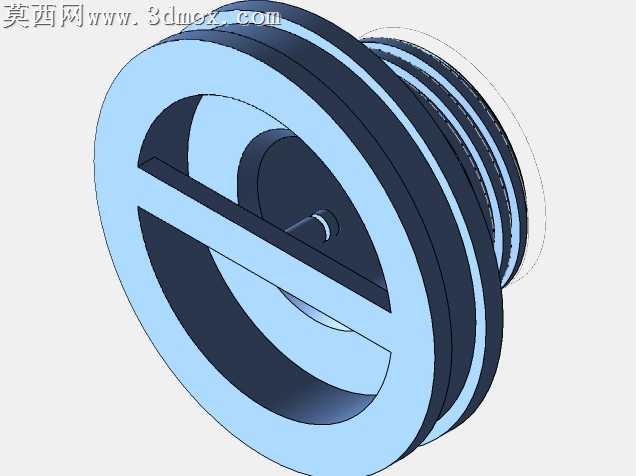

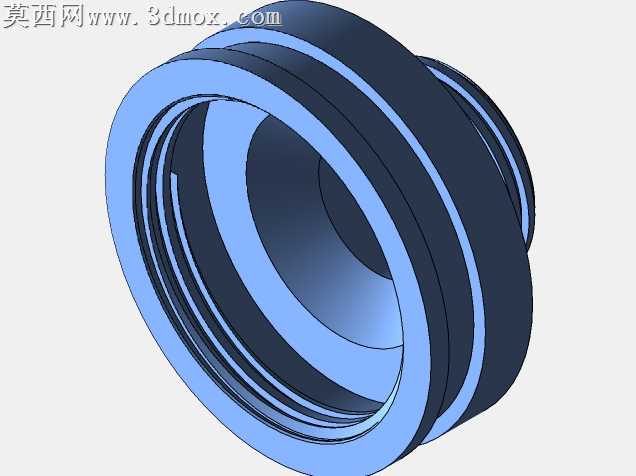

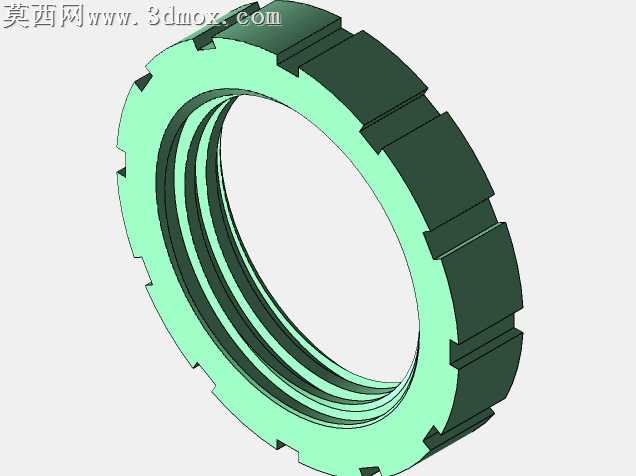

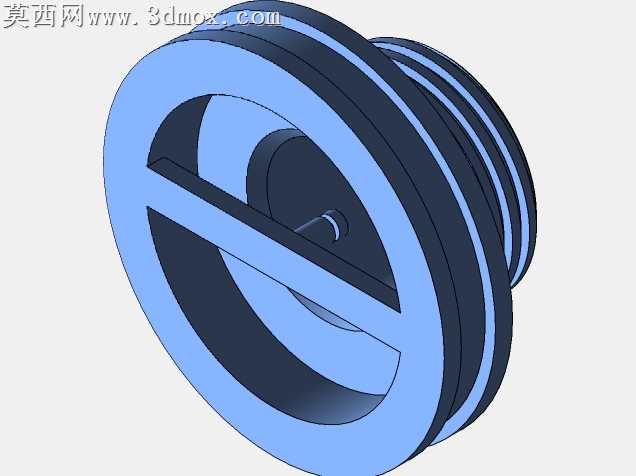

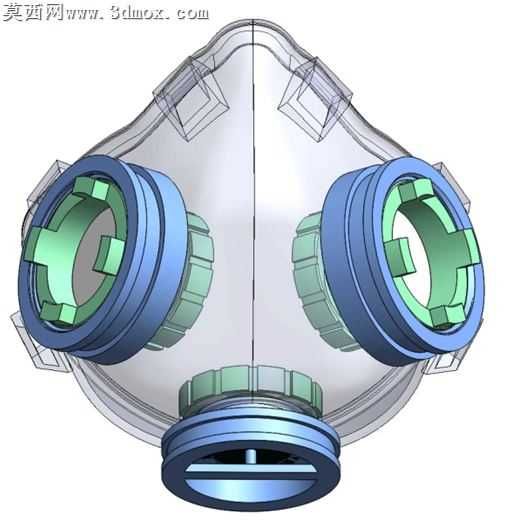

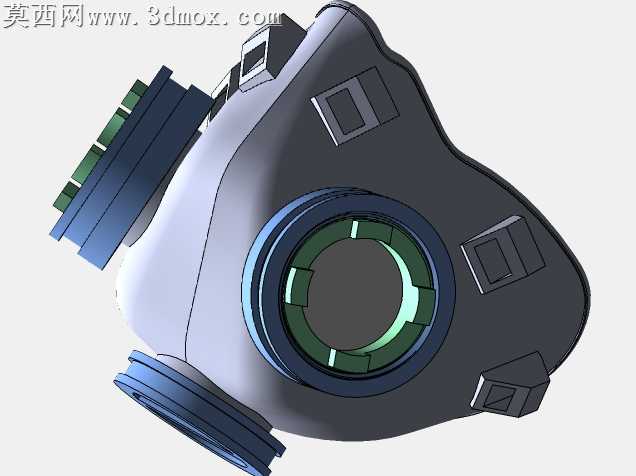

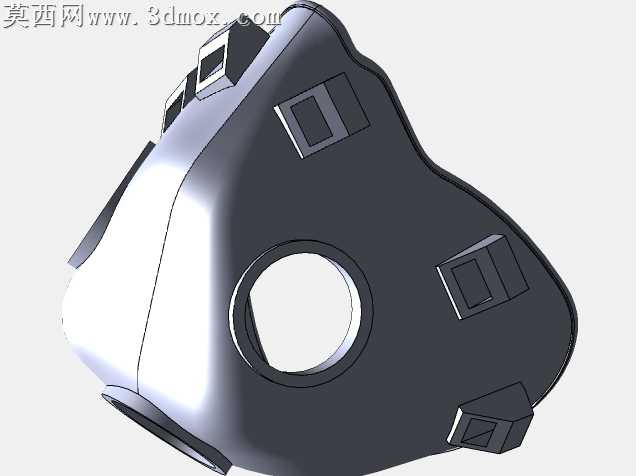

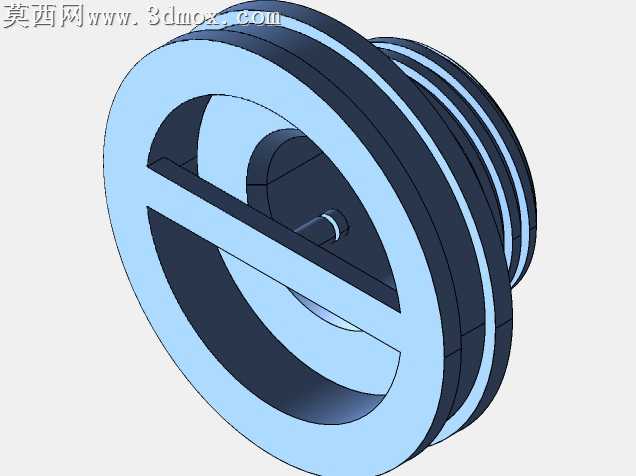

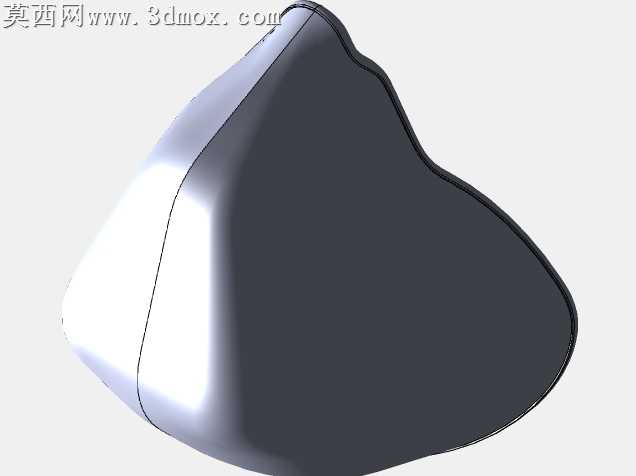

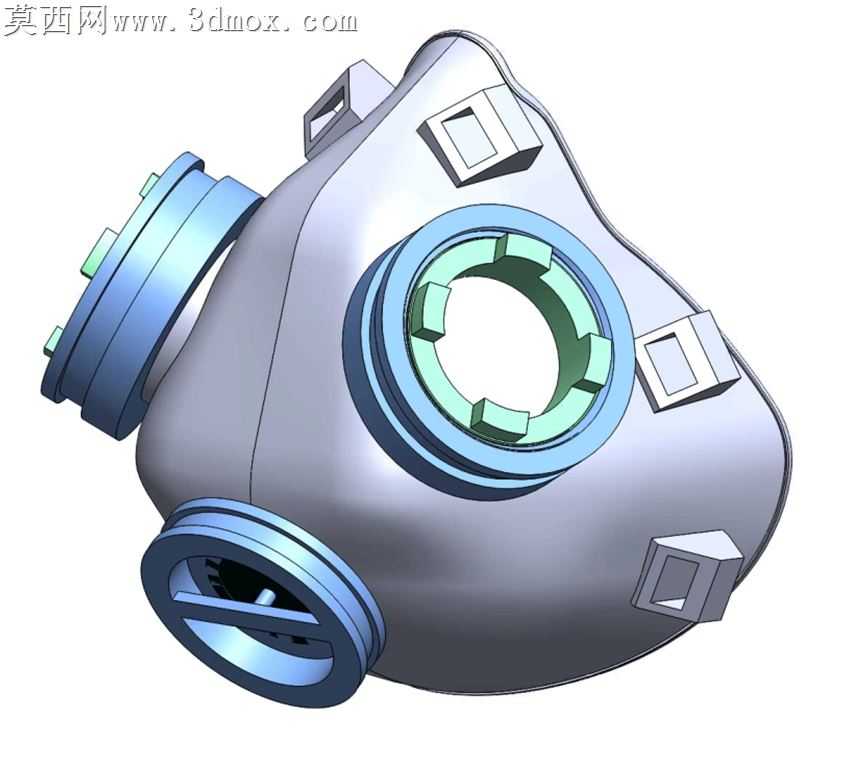

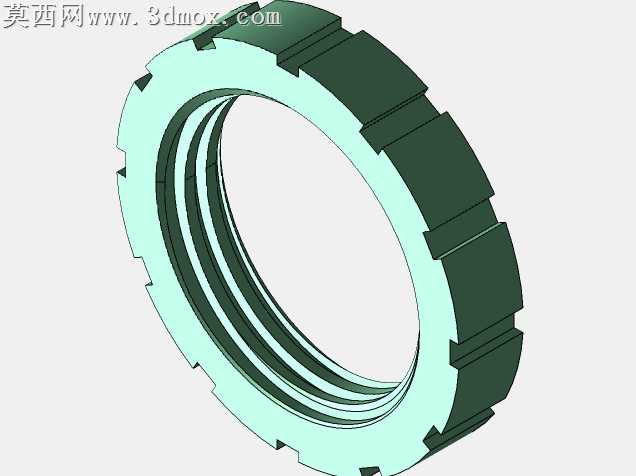

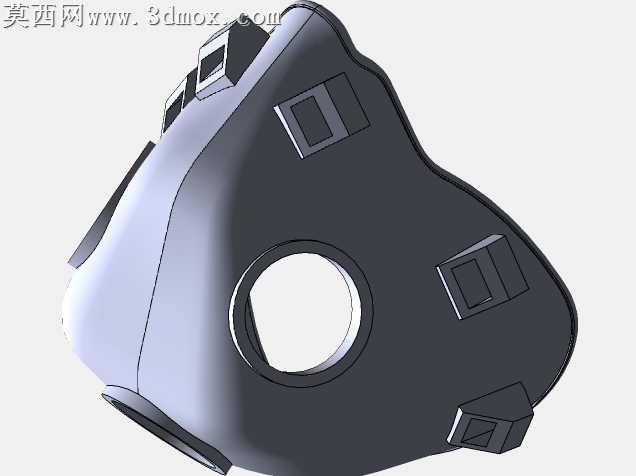

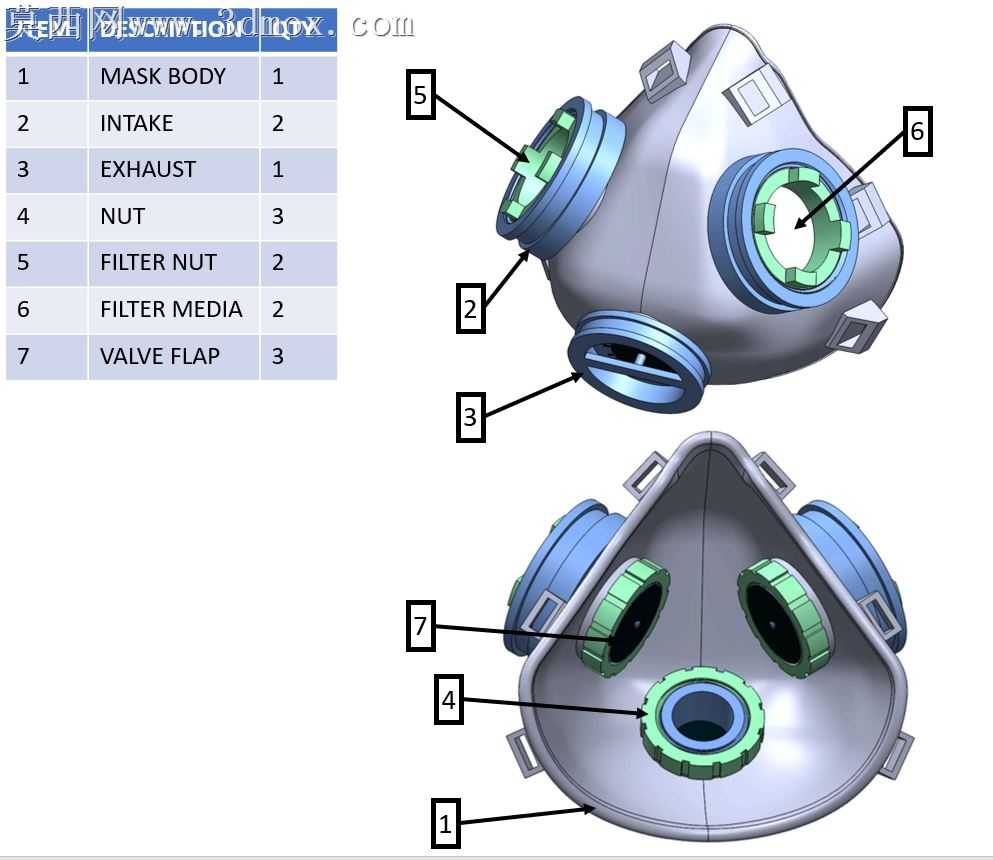

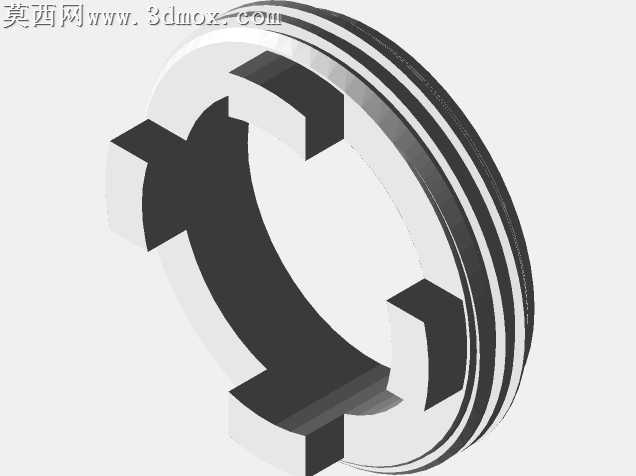

本作品为适配3D打印制造的防护呼吸器完整设计，整体建模过程围绕人体面部贴合度、呼吸气流通畅性、滤芯快换结构三大核心需求展开，建模阶段先基于人体面部轮廓曲率构建面罩主体曲面，确保面罩边缘能与面部形成连续密封贴合，避免防护间隙。整体结构采用模块化拆分设计，共划分为面罩主体、进气接口、排气接口、锁紧螺母、滤芯固定螺母、过滤介质、阀片七个独立部件，各部件之间通过标准化的螺纹与卡扣结构实现装配，无需额外粘接或紧固件即可完成组合，适配FDM与光固化等主流3D打印工艺的成型精度要求。建模过程中对所有配合面做了公差补偿设计，针对3D打印常见的尺寸收缩、层纹误差预留了合理装配间隙，确保打印完成后各部件可顺畅拆装。材质设定上，面罩主体采用半哑光硬质医用级塑料质感，接口锁紧部件做了浅蓝绿色工程塑料区分，过滤介质部分模拟多孔透气纤维材质，阀片采用薄型软质硅胶材质渲染，整体渲染效果清晰区分各功能部件，直观展示装配关系。结构设计上，设置三个独立接口，两侧为进气接口，正面下方为带单向阀片的排气接口，进气端通过滤芯固定螺母压紧过滤介质，实现吸入空气的全路径过滤，排气端的阀片仅在呼气时开启，避免外部未过滤空气从排气端倒灌，同时降低呼气阻力。设计思路充分考虑应急场景下的使用需求，过滤介质支持更换，在专用滤材不足时可适配多种常见过滤材料临时替代，所有部件无复杂悬空结构，打印时无需大量支撑即可成型，降低打印门槛与后处理难度，整体结构兼顾防护性能、呼吸舒适度与3D打印制造的可行性，各部件的受力位置做了加厚处理，提升反复拆装使用的结构强度，密封接触面做了微凸的密封棱设计，进一步提升佩戴时的密封效果。
