三全向轮移动AGV机器人结构设计方案

在仓储物流的窄通道分拣转运、电子制造车间的物料工位间配送、实验室自动化样本流转这类场景里，传统差速驱动AGV受转向半径限制，很难在局促空间内完成横移、原地自旋这类动作，三全向轮布局的移动底盘恰好能解决这类空间受限场景的移动痛点。这套AGV底盘采用圆周均布的三个全向轮作为行走执行部件，每个轮组独立搭配带编码器的直流减速电机，通过三个轮组的转速矢量合成，就能实现平面内任意方向的移动，不需要预留转向空间，哪怕是宽度仅比底盘外径大100mm的通道，也能顺畅完成侧方停靠、斜向避让的动作，适配很多老厂房改造后通道狭窄的应用场景。

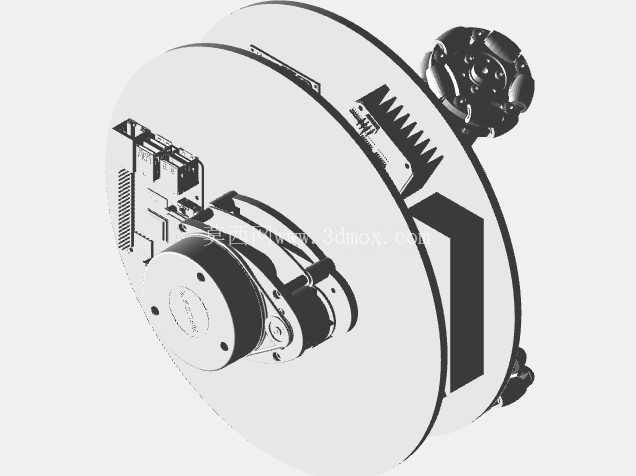

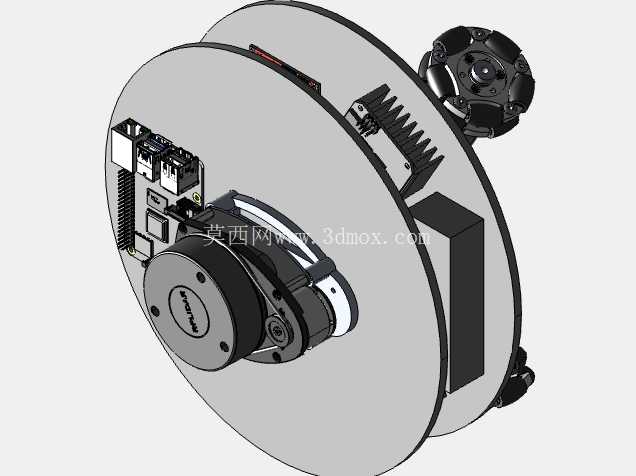

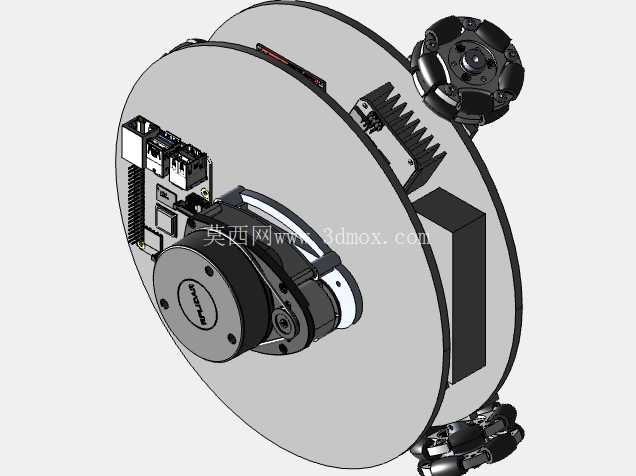

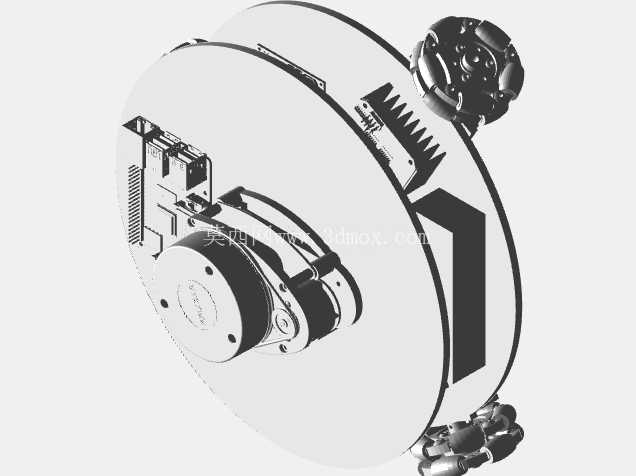

从结构布局来看，整套底盘采用圆形承载盘作为主安装基体，所有电气与传动部件都集成在盘体内部的安装空间里，没有外凸的冗余结构，能最大化降低运行过程中剐蹭周边货架、设备的概率。轮组的安装座做了可调式设计，装配时可以通过调整座体的安装余量，保证三个全向轮的接地压力一致，避免单个轮组受力过大出现打滑、磨损不均的问题，也能抵消加工过程中安装面的平面度误差，不需要额外增加悬架结构就能保证在平整环氧地面、瓷砖地面上的行走稳定性。

驱动部分选用的带编码器直流电机，可以实时反馈轮组的实际转速，配合BTS7960电机驱动器做闭环转速控制，哪怕是负载变化、地面摩擦系数有波动的情况下，也能保证三个轮组的转速匹配精度，避免行走过程中出现航向偏移。主控部分采用ESP32扩展板搭配树莓派4的双控架构，ESP32负责底层的电机转速闭环、传感器数据实时采集，树莓派负责运行导航算法、处理激光雷达的点云数据，两层控制架构分开运行，既能保证底层运动控制的实时性，也能满足上层导航运算的算力需求。

感知层的配置上，MPU9250传感器安装在底盘的几何中心位置，尽可能远离电机等带磁干扰的部件，用来采集底盘的航向角、加速度数据，配合轮组编码器的里程计数据做融合定位，减少单一传感器的累积误差；RPLiDAR A1传感器安装在底盘顶部的中心位置，扫描平面高于整个底盘的最高安装面，不会被自身结构遮挡扫描视野，能实现360度全周的障碍物检测与环境轮廓扫描，满足SLAM建图与自主避障的需求。电源部分采用3S 11.1V锂电池作为主电源，搭配XL4015降压器件分路供电，电机驱动部分直接使用电池电压供电，主控、传感器、激光雷达部分通过降压模块转换到对应工作电压，不同供电回路分开布线，减少电机启停时的电压波动对敏感传感器的信号干扰。

安装边界方面，整套底盘的所有电气部件都做了贴盘安装设计，最高突出安装面的部件就是顶部的激光雷达，整体重心控制在盘体厚度方向的三分之一以下，哪怕是加减速、急停的工况下也不会出现倾翻风险。全向轮的轮缘略低于底盘安装盘的下表面，预留了3mm的离地间隙，地面上的细小颗粒、线缆不会剐蹭到底盘的下安装面，同时轮组的接地比压控制在合理范围，不会对环氧地坪、防静电地板造成压痕。接线部分所有线缆都沿着盘体的走线槽布置，电机线、传感器线、电源线分开走线，避免信号串扰，每个外接部件都预留了快插接头，后期维护更换部件时不需要重新梳理整盘线路，能大幅缩短检修时间。

这套结构设计没有采用冗余的复杂零件，大部分结构件都可以采用常规的板材加工工艺制作，安装孔位都做了统一的基准设计，装配时不需要复杂的专用工装，按照定位孔依次锁紧固定件就能完成整机组装，适合小批量试制或者教学场景下的机器人开发验证，也可以根据实际负载需求，调整电机功率、轮组直径来适配不同的承载要求，拓展性较强。
