Arduino Portenta H7视觉扩展板配套打印外壳

　　这款壳体是针对搭配Vision Shield视觉扩展板的Arduino Portenta H7开发板设计的适配保护结构，主要面向嵌入式视觉检测、小型智能传感节点、开源硬件二次开发场景使用，解决开发板裸板部署时易磕碰、接口易进灰、零散安装固定难的实际工程问题。从实际落地场景来看，这类带视觉功能的开发板常被部署在小型产线物料识别工位、智能设备状态监测点位、桌面级AI视觉验证平台中，裸板直接使用时，不仅板载元件容易被现场粉尘、金属碎屑污染，调试过程中插拔线材也容易拉扯焊盘造成损坏，这款壳体刚好能在不遮挡核心功能的前提下提供物理防护。

　　设计上优先做了全接口避让，壳体装配完成后，开发板上的所有外接端口都完全外露，不会影响USB、供电、IO等接口的正常插拔使用，不需要在接线时额外拆卸壳体，适配现场调试、长期部署两种使用状态。壳体内部预留了独立的电池仓空间，可容纳最大外形尺寸6mm×25mm×36mm的小型锂电池，支持开发板脱离固定供电场景的移动部署需求，适配的电池型号覆盖常用的小容量聚合物锂电池规格，电池仓位于摄像头模组后方，不会遮挡镜头视场角，同时电池与板卡之间预留了足够的走线间隙，不会出现线材挤压板卡元件的问题。

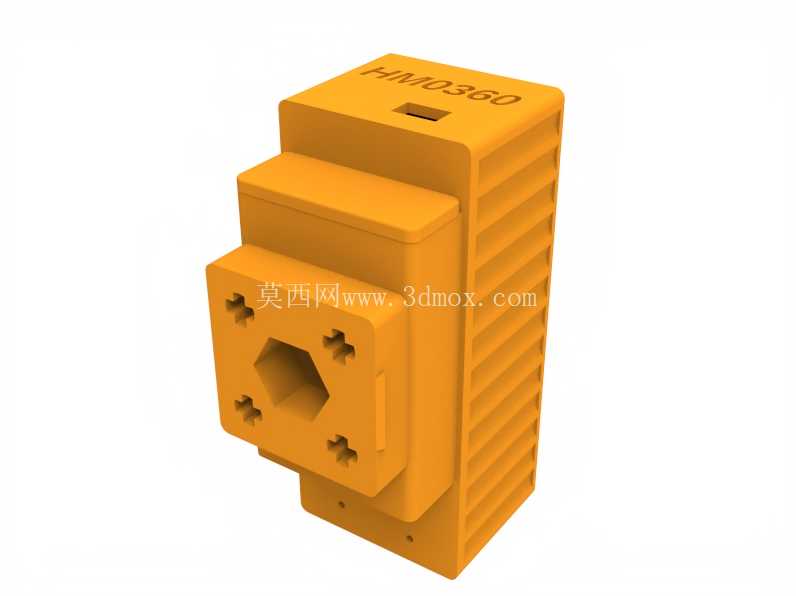

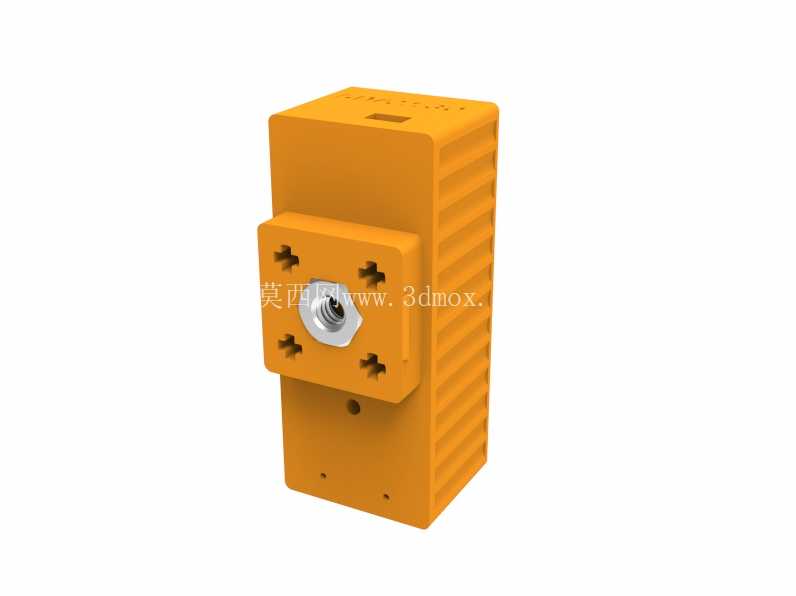

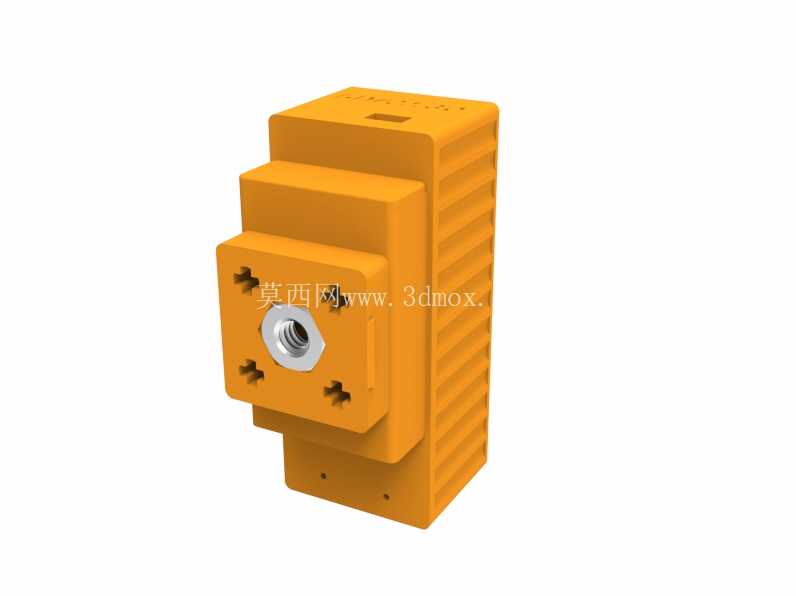

　　安装结构设计上做了多场景适配，壳体上盖采用卡扣式连接结构，不需要额外的螺丝等紧固件就能完成上下壳的扣合装配，拆解维护时直接撬开卡扣即可，适合频繁调整板卡设置的调试场景。除了卡扣连接的上盖，壳体还集成了多种安装适配结构：侧面预留了卡扣式壁挂支架的安装位，可直接卡在标准DIN导轨上，适配电气柜内部的部署需求；同时设计了斜角壁挂支架的安装点位，可将带视觉扩展板的开发板固定在墙面、设备立面等位置，调整镜头朝向；壳体上还预留了GoPro适配器的安装接口，可搭配通用运动相机支架调整拍摄角度；底部设计了标准1/4-20螺纹孔的安装空间，可压入1/4-20六角螺母，直接安装在常规相机三脚架上，方便视觉调试时调整机位高度与角度；壳体背面还预留了乐高积木安装孔位，可直接和乐高标准结构件拼接，适合快速搭建原型验证平台、教学演示场景的快速组装。

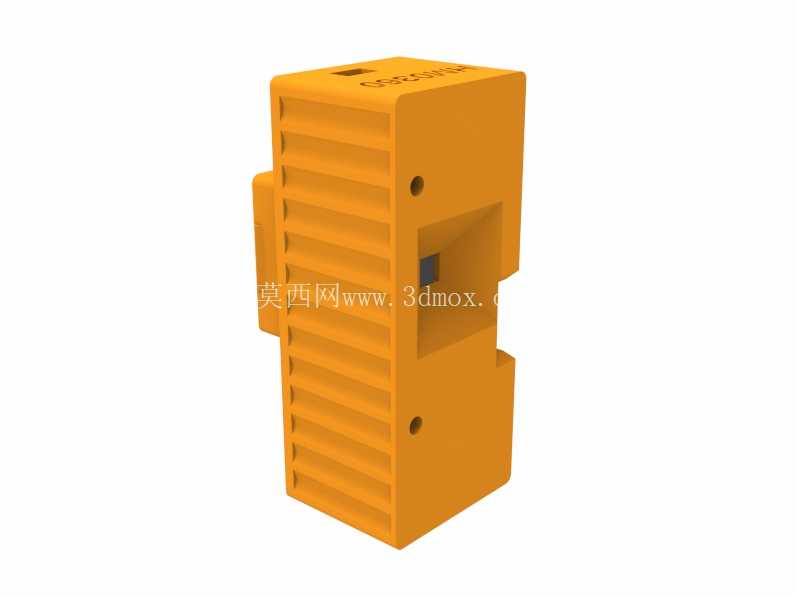

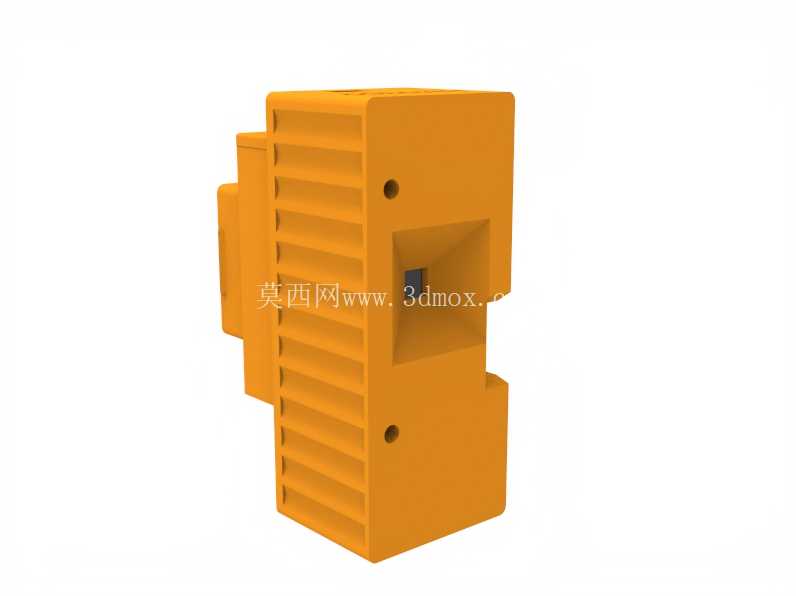

　　外形上采用了规整的类长方体结构，侧面做了横向的散热筋条，既可以增加壳体的结构强度，避免3D打印薄壁结构受力变形，也能增大壳体的散热面积，帮助开发板长时间运行时散出热量；壳体上预留了两个固定定位孔，可配合螺丝做额外的加固固定，适合震动较大的工业部署场景。壳体的壁厚按照常规FDM 3D打印的工艺要求设计，没有小于1.5mm的薄壁结构，打印时不需要额外添加支撑就能完成成型，打印完成后只需要简单去除毛边就能直接装配，不需要二次打磨、攻丝等后处理工序。装配时只需要将接好Vision Shield扩展板的Arduino Portenta H7开发板对准壳体内的定位槽放入，再扣合上盖即可完成组装，定位槽的尺寸公差按照3D打印的常规收缩率做了补偿，不会出现板卡放不进去或者装配后晃动旷量过大的问题。镜头位置做了精准的开孔避让，开孔边缘做了倒角处理，不会遮挡镜头的边缘视场，同时开孔尺寸刚好贴合镜头外圈，可避免粉尘从镜头位置进入壳体内部。
