1磅级塑料蚂蚁战斗机器人主体结构

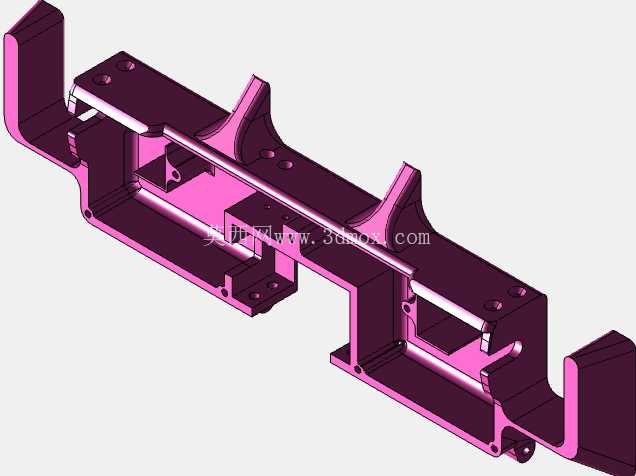

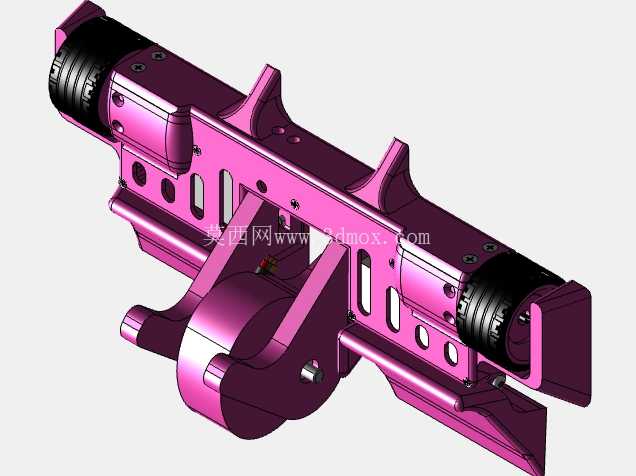

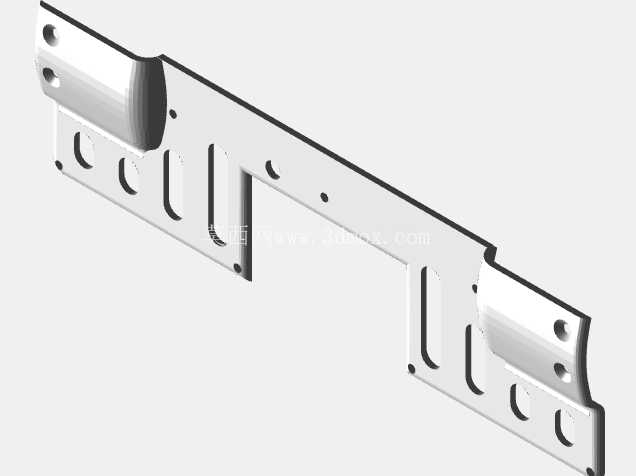

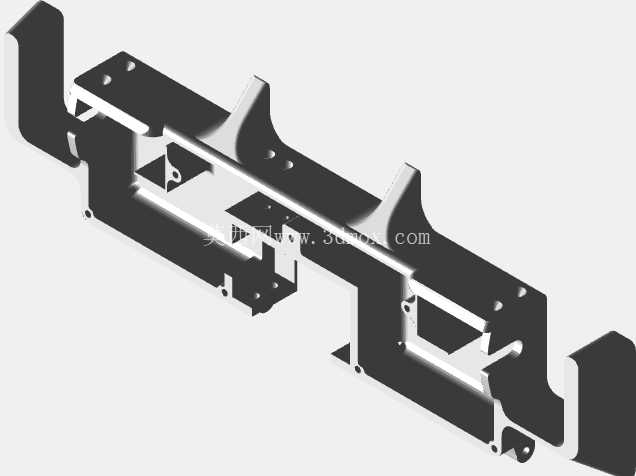

　　这款1磅级塑料蚂蚁仿生战斗机器人主体结构，主要面向桌面级格斗机器人赛事、青少年科创教育实践、仿生机械结构验证场景设计，整体采用工程塑料作为主体成型材质，适配FDM类桌面3D打印工艺的成型特性，所有结构壁厚、孔位公差均针对熔融沉积成型的收缩率做了预补偿，打印完成后仅需去除少量支撑即可完成装配，无需额外的二次机加工工序。从实际使用场景来看，这类小重量级格斗机器人多用于1磅级（约454g）的室内对抗赛事，赛事规则对整机重量、武器类型、运动边界有明确限制，因此结构设计全程围绕重量控制、抗冲击性能、装配便捷性三个核心维度展开。主体框架采用对称式双纵梁布局，两侧的纵向承力梁集成了驱动轮安装位、武器转轴支撑座、电池仓定位槽、电控模块安装凸台，将多个功能部件的安装接口整合在同一结构件上，大幅减少了装配所需的紧固件数量，同时避免了多零件拼接带来的累积公差问题。两侧驱动轮采用内嵌式安装设计，轮体外侧与主体外轮廓齐平，既可以在对抗过程中利用主体结构保护轮体不被对方武器直接击打，也能保证整机在侧翻后仍可通过轮体接触地面完成复位动作，不会出现轮体悬空失去动力的情况。

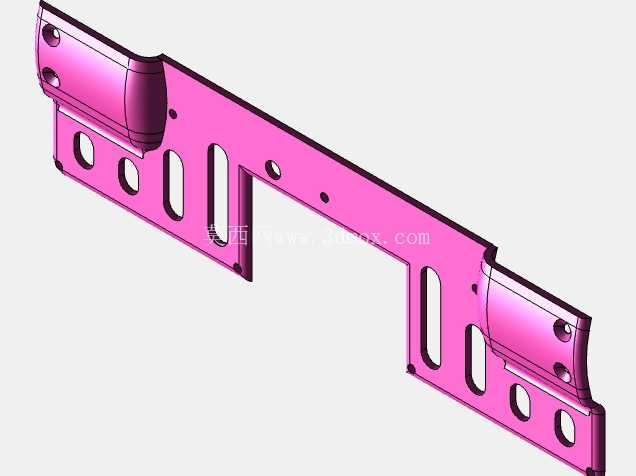

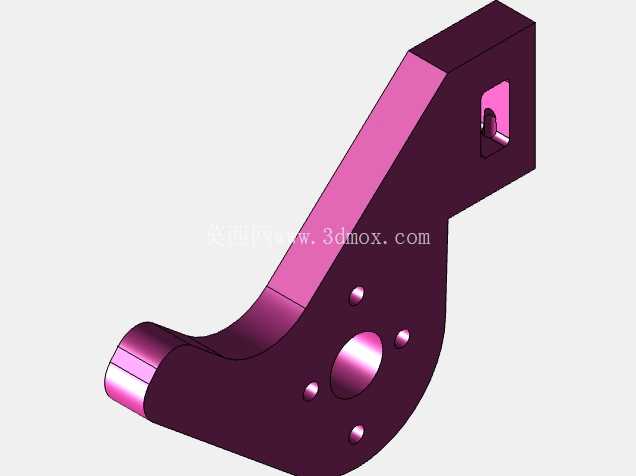

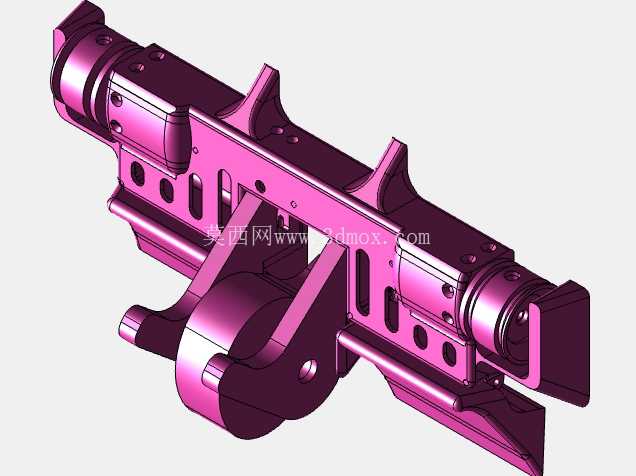

　　中部的铰接旋转结构是整机的动作核心，该部位采用销轴连接配合自润滑塑料接触面，无需额外加装轴承即可实现上下摆转动作，摆转角度范围经过限位结构约束，既满足武器抬升、下压的动作行程需求，也避免了过度旋转拉扯内部走线的问题。结构上的所有镂空槽并非单纯为了减重，长圆形的镂空槽一方面可以降低打印过程中的材料用量，将整机结构件重量控制在赛事要求的重量区间内，另一方面可以作为内部走线的过线通道，让电机线、电源线从结构内部穿过，避免对抗过程中线材外露被对方武器切断，同时镂空结构也能在受到侧向冲击时产生微小的弹性形变，吸收部分冲击能量，降低结构脆裂的风险。

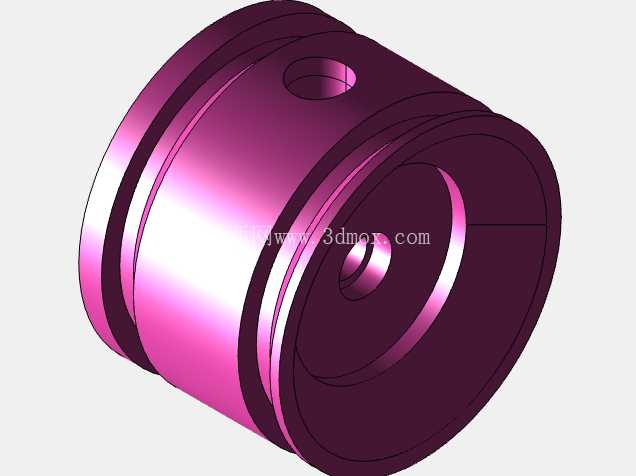

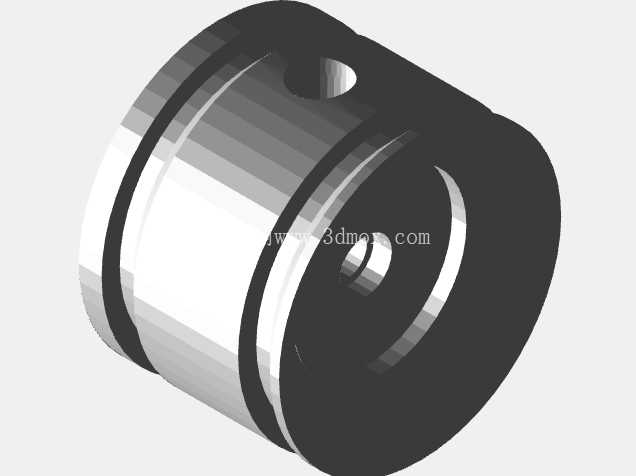

　　两端的黑色部件为驱动轮的防滑轮套，采用高摩擦系数的柔性材质打印，轮套表面设计有周向的防滑齿纹，在平整的赛事场地表面可以提供足够的抓地力，保证机器人在急停、转向、推动对手时不会出现打滑空转的情况，轮套与轮毂采用卡槽式配合，磨损后可以单独更换轮套，无需更换整个轮体结构。安装边界方面，主体结构的所有安装孔位均采用标准M2、M3螺丝规格，孔位周边做了加厚凸台处理，避免螺丝锁附时出现塑料柱开裂的问题；电池仓的尺寸适配常规2S锂电池的外形尺寸，仓体周边设计有扎带固定槽，可以用尼龙扎带将电池牢牢固定在仓内，避免对抗过程中电池移位导致重心偏移；电控模块的安装平面预留了飞控、电调的安装孔位，安装平面的平面度公差控制在0.2mm以内，保证电控板安装后不会出现翘曲变形。

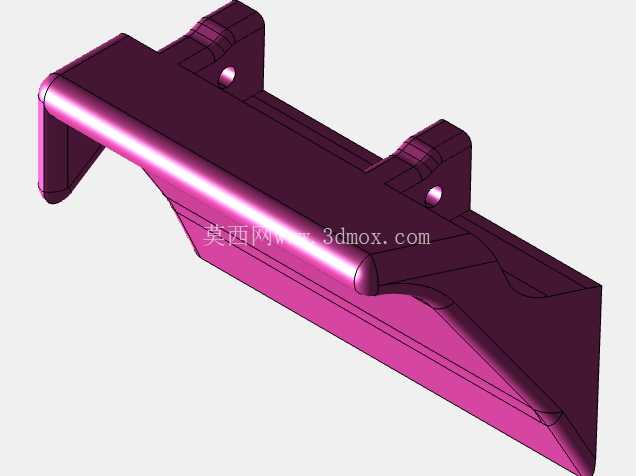

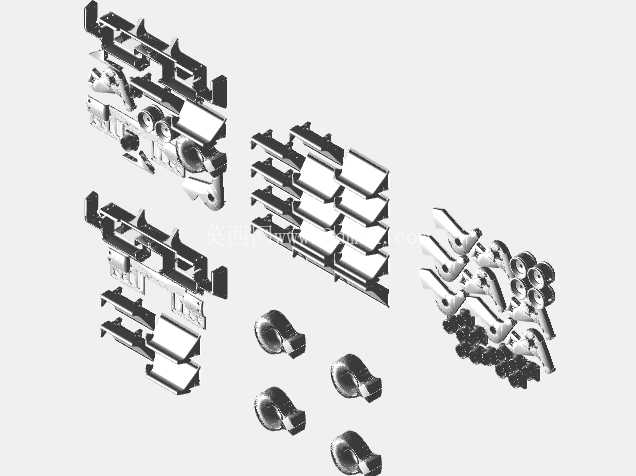

　　从设计思路上，这款结构没有采用复杂的一体化仿生外形，而是优先保证结构强度和维护便捷性，所有易损部位都做了局部加厚处理，比如前端的武器接触部位、两侧的轮体支撑部位，壁厚比非承力部位厚30%，在受到正面冲击时可以将应力分散到整个纵梁结构上，避免应力集中导致的结构断裂。同时整个主体结构拆分后的零件数量控制在个位数，打印时不需要添加大面积的支撑结构，打印完成后可以快速完成整机组装，即使在赛事现场出现结构损坏，也可以快速打印替换件完成维修，不需要复杂的修复工序。这类小型格斗机器人的结构设计，核心平衡点在于重量、强度、可维护性三者的关系，过重的结构会压缩电池、武器、电机的重量配额，过薄的结构又无法承受对抗过程中的冲击，这款结构通过拓扑优化的方式，在非承力区域做镂空减重，在承力区域做局部加强，刚好适配1磅级赛事的重量要求，同时保留了足够的抗冲击余量，也给使用者留下了足够的改装空间，可以根据自身的武器设计方案，在预留的安装接口上调整武器类型，适配不同的赛事规则要求。
