适配3-6V直流电机的乐高兼容外壳结构

这款适配3-6V直流电机的乐高兼容外壳，主要面向创客教育、小型DIY智能装置、桌面级积木式传动系统搭建场景使用，能够直接匹配常规R130系列直流业余电机的安装尺寸，解决小型直流电机在积木搭建体系中无固定点位、传动同轴度难保证、外露线路易剐蹭的实际问题。从实际使用场景来看，这类外壳常被用于小型积木机器人行走驱动模块、桌面机械臂关节动力封装、学生科创项目的动力单元固定、小型传送带模组的动力端安装，在中小学科创实践、个人DIY创意装置搭建、小型积木类玩具改装场景中，能够省去自行设计电机固定支架的建模时间，直接兼容标准乐高积木的安装孔位间距，实现动力模块与积木结构的快速拼接。

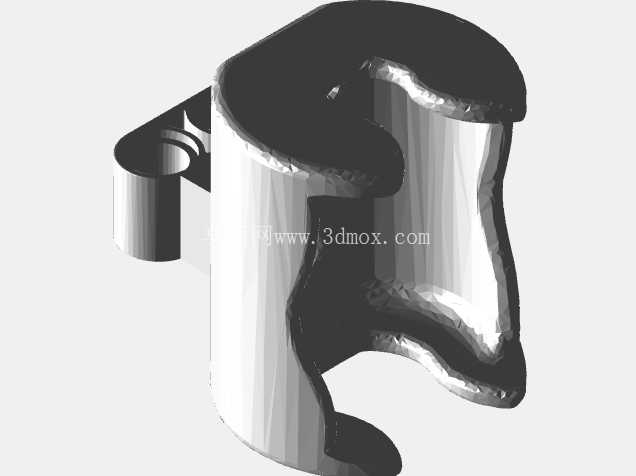

从功能特性来看，这款外壳采用卡扣式包裹结构，将直流电机的主体完全容纳在壳体内部，仅预留输出轴的伸出孔位与接线端的走线缺口，一方面能够避免电机运转过程中线圈、换向器部位外露造成的杂物卷入风险，另一方面壳体外侧设置的标准乐高凸点与凹孔，能够直接和常规乐高积木、第三方兼容积木实现互插，不需要额外使用胶粘、扎带固定即可完成动力模块的装配。壳体上的轴孔采用略大于标准输出轴的孔径设计，考虑到3D打印工艺的成型公差，打印后可根据实际轴的配合松紧度对孔位进行轻微打磨，保证输出轴转动时无卡滞、无径向窜动，避免轴与孔壁摩擦造成的动力损耗。壳体侧面的挂钩式结构，可直接卡入乐高梁的标准槽位，实现动力单元的侧向挂载，满足不同搭建方向的安装需求，比如在轮式机器人底盘上，可将电机外壳直接卡装在底盘梁的侧面，让输出轴直接对准车轮安装位，省去额外的固定件与联轴器调整步骤。

设计思路上，这款外壳完全围绕乐高搭建体系的安装边界展开，所有外部连接点位的尺寸均严格遵循乐高积木的标准公差：凸点直径4.8mm、凸点间距8mm、壳体壁厚匹配标准积木的1.5mm壁厚要求，保证拼接后无松动、错位问题。内部腔体尺寸完全贴合R130直流电机的外形轮廓，设置有两道限位筋，电机装入后可被筋位卡紧，不会在壳体内部出现轴向滑动，避免输出轴的伸出长度出现偏差。接线端的缺口位置设置在壳体的非拼接面，不会被外接积木遮挡走线，接线完成后导线可顺着缺口引出，不会被壳体压破绝缘层。输出轴端的孔位做了0.2mm的下沉台阶，可容纳常规的轴套零件，实现输出轴上零件的轴向定位，防止齿轮、车轮等传动件在运转过程中出现轴向脱落。

从安装边界来看，这款外壳的整体外形尺寸完全适配乐高单位的整数倍，长度方向占3个乐高单位、宽度方向占2个乐高单位、高度方向占2个乐高单位，不会在搭建时出现与周边积木的干涉问题。壳体上的安装孔位均与标准乐高梁的孔位同轴，使用常规的乐高销即可完成壳体与梁结构的固定，不需要额外加工定制连接件。在传动适配方面，输出轴伸出壳体的长度为6mm，刚好能够匹配标准乐高齿轮的安装深度，装上齿轮后齿轮端面与壳体表面保留0.3mm的间隙，运转时不会与壳体发生摩擦。在实际装配时，只需要将电机顺着腔体开口推入，直到电机端面与壳体内的限位筋贴合，再扣合壳体的卡扣即可完成电机与外壳的组装，整个过程不需要螺丝、胶水等辅助固定件，拆卸维护时只需要拨开卡扣即可取出电机，方便更换不同转速的同尺寸电机，适配不同的传动比需求。

针对3D打印的成型特性，这款外壳的所有转角均做了R1的圆角处理，避免打印时出现应力集中造成的边角开裂，同时所有壁厚保持均匀，不会出现打印过程中因壁厚差异导致的翘曲、填充不均问题。壳体上的卡扣结构做了0.3mm的配合间隙，打印后不需要打磨即可实现顺畅扣合，同时卡扣的连接强度能够满足电机运转时的震动要求，不会因为电机的长期震动出现卡扣松脱的情况。在实际使用测试中，搭配3-6V电压下的R130电机，满负载运转时外壳的固定强度足够支撑齿轮传动的径向力，不会出现壳体变形、电机移位的问题，传动过程中齿轮的啮合间隙稳定，不会出现跳齿、卡滞的现象。对于需要快速搭建小型动力装置的从业者来说，这款外壳能够大幅缩短动力模块的设计与装配周期，不需要反复调整电机的固定位置与同轴度，直接拼接即可完成动力单元的集成，尤其适合快速原型验证、学生科创比赛、小型创意装置制作等场景下的快速搭建需求。
