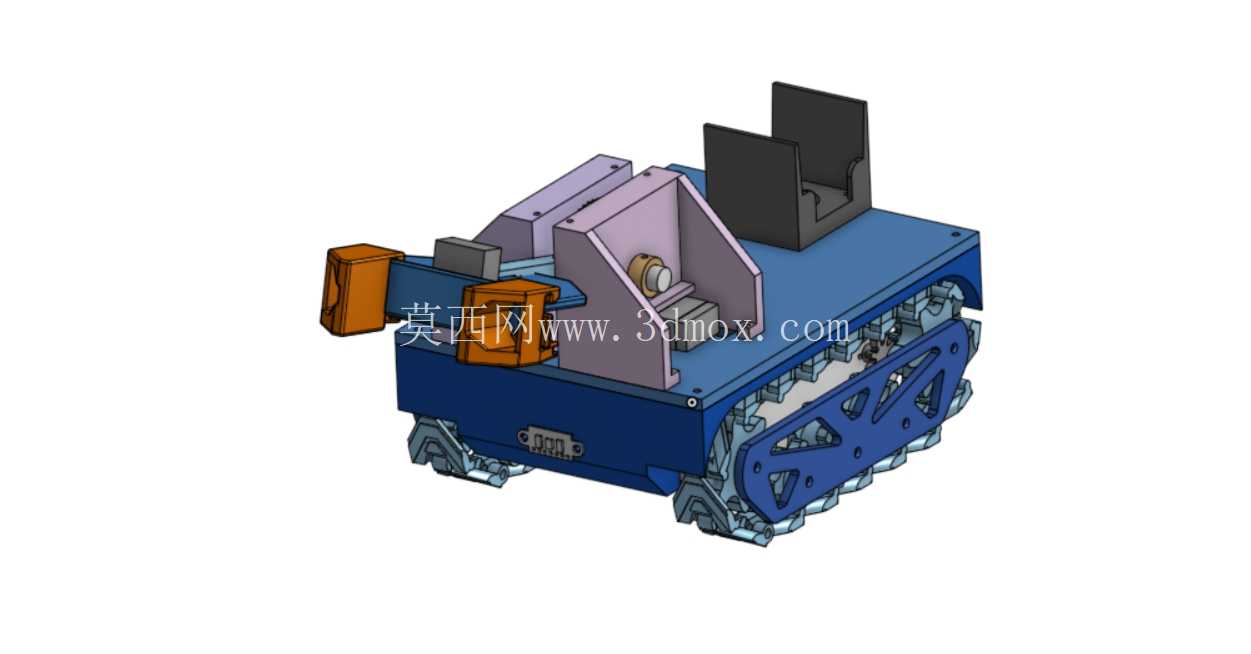

履带式山地越障装载机器人结构设计

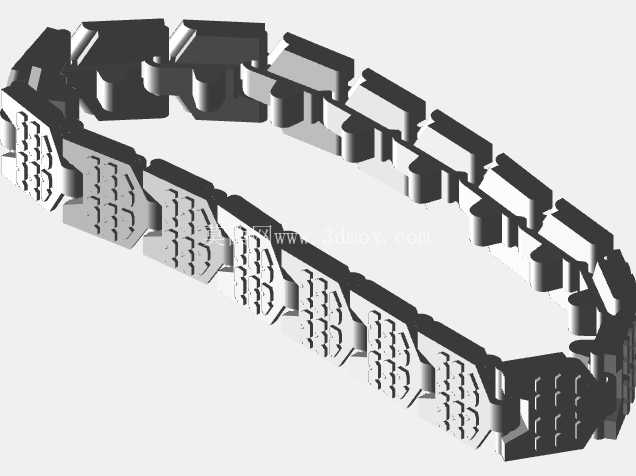

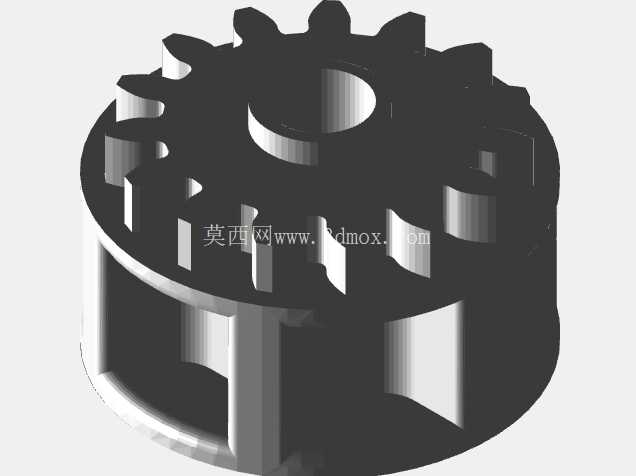

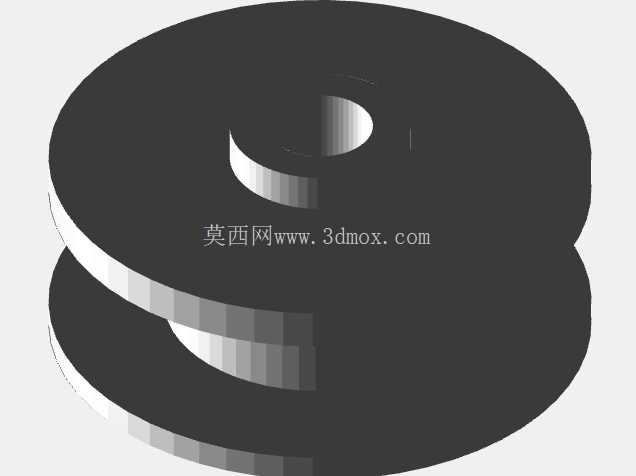

这款履带式移动装载机器人的设计初衷，是解决非结构化复杂地形下的小件物资转运与拾取作业需求，区别于常规轮式移动平台，其行走机构采用闭环铰接履带模组，单节履带板通过销轴铰接形成连续环形支撑结构，履带板表面预制交错排布的防滑凸棱与凹陷抓附纹理，在碎石坡面、松散土层、垂直障碍等场景下，能通过增大接触面积分散整机接地比压，避免轮式结构易出现的打滑、陷滞问题。从结构布局来看，整机行走环带的节距经过匹配计算，单节履带板的铰接间隙预留了足够的弯折自由度，可实现最小120mm高度的垂直障碍攀爬，同时环带内侧的导向凸台与内置驱动轮的齿槽精准啮合，传动过程中无跳齿、脱轨风险，驱动轮布置在环带内侧的居中位置，两侧对称布置张紧轮组，可通过调节张紧螺栓的进给量调整履带预紧力，适配不同温度、不同负载下的履带形变余量，避免长时间运行后履带松弛导致的传动效率下降。

在功能实现层面，该机器人的核心作业逻辑依托履带环带的中空区间完成，区别于传统装载设备将载物平台布置在行走机构上方的常规方案，这款设计将负载容纳隔间设置在环形履带的内部空腔中，当机械臂完成目标物件的拾取抓取后，可直接将负载放置在该隔间内，负载重心始终落在履带环带的接地支撑投影范围内，即使在30度侧倾坡面、25度爬坡工况下移动，整机重心也不会超出稳定支撑边界，从根源上降低了负载滑落、整机倾翻的风险。机械臂的基座固定在环带内侧的机架上，臂体采用多关节铰接结构，末端可根据作业需求更换夹爪、磁吸拾取头等不同执行端，拾取作业范围覆盖环带前方0.5米半径区间，可拾取最大重量2.8kg的块状、盒装物料，拾取动作完成后臂体可收回至环带空腔内部，移动过程中臂体不会突出履带外轮廓，避免越障过程中臂体与障碍物发生碰撞干涉。

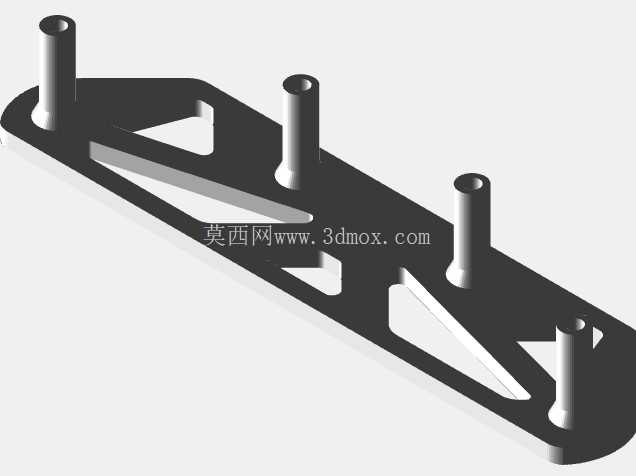

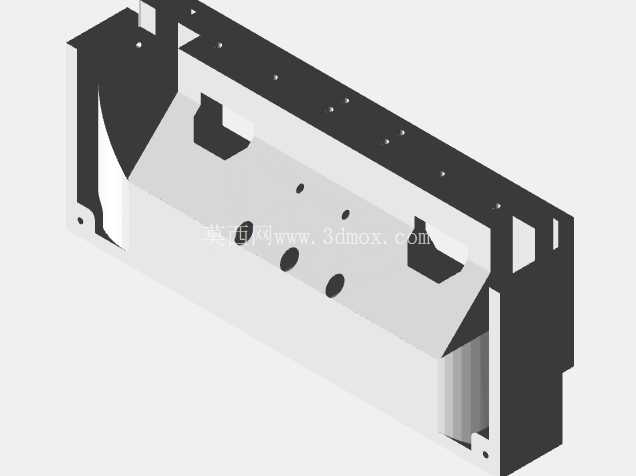

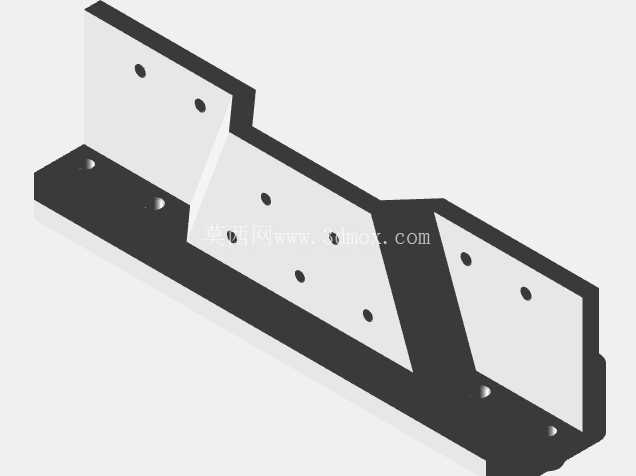

从安装边界与尺寸适配角度来看，整机外轮廓的宽度控制在180mm以内，环形履带的闭合周长约1200mm，整体结构紧凑，可在宽度不小于200mm的狭窄通道内完成转向、通行作业，转向动作通过两侧履带的差速驱动实现，最小转弯半径为0，可完成原地自旋转向，适配狭窄巷道、废墟间隙等空间受限的作业场景。机架主体采用轻量化硬质铝合金加工而成，在保证结构强度的前提下尽可能降低整机自重，履带板采用改性耐磨尼龙材质注塑成型，表面耐磨性能可满足累计100公里以上的复杂地形行走需求，铰接销轴采用不锈钢材质，避免潮湿环境下锈蚀导致的铰接卡滞问题。

在实际应用场景中，这类小型履带装载机器人可适配山地科考的样本转运、地震废墟间隙的小件物资投递、农业山地果园的果实短途转运等场景，相比大型装载运输设备，其体型小巧，可进入人员、大型设备无法抵达的狭窄、崎岖区域，依托履带结构的高通过性完成常规设备无法实现的转运作业。设计过程中针对履带环的运动干涉问题做了多轮仿真验证，每一节履带板在弯折、回转过程中都与内侧机架、机械臂结构预留了不小于5mm的安全间隙，即使履带板在负载作用下产生微小形变，也不会与内部结构发生剐蹭。驱动系统采用内置式直流减速电机，动力输出轴直接与驱动轮连接，省去了额外的链传动、带传动结构，减少了传动环节的功率损耗，同时降低了故障点数量，提升整机在复杂户外环境下的运行可靠性。供电模块布置在环带空腔的尾部位置，与负载隔间做物理隔离，避免负载移位挤压供电线路，整机的控制模块集成在机架上部的密封舱内，防护等级达到IP54，可在小雨、扬尘环境下正常工作，无需额外加装防护外罩。
