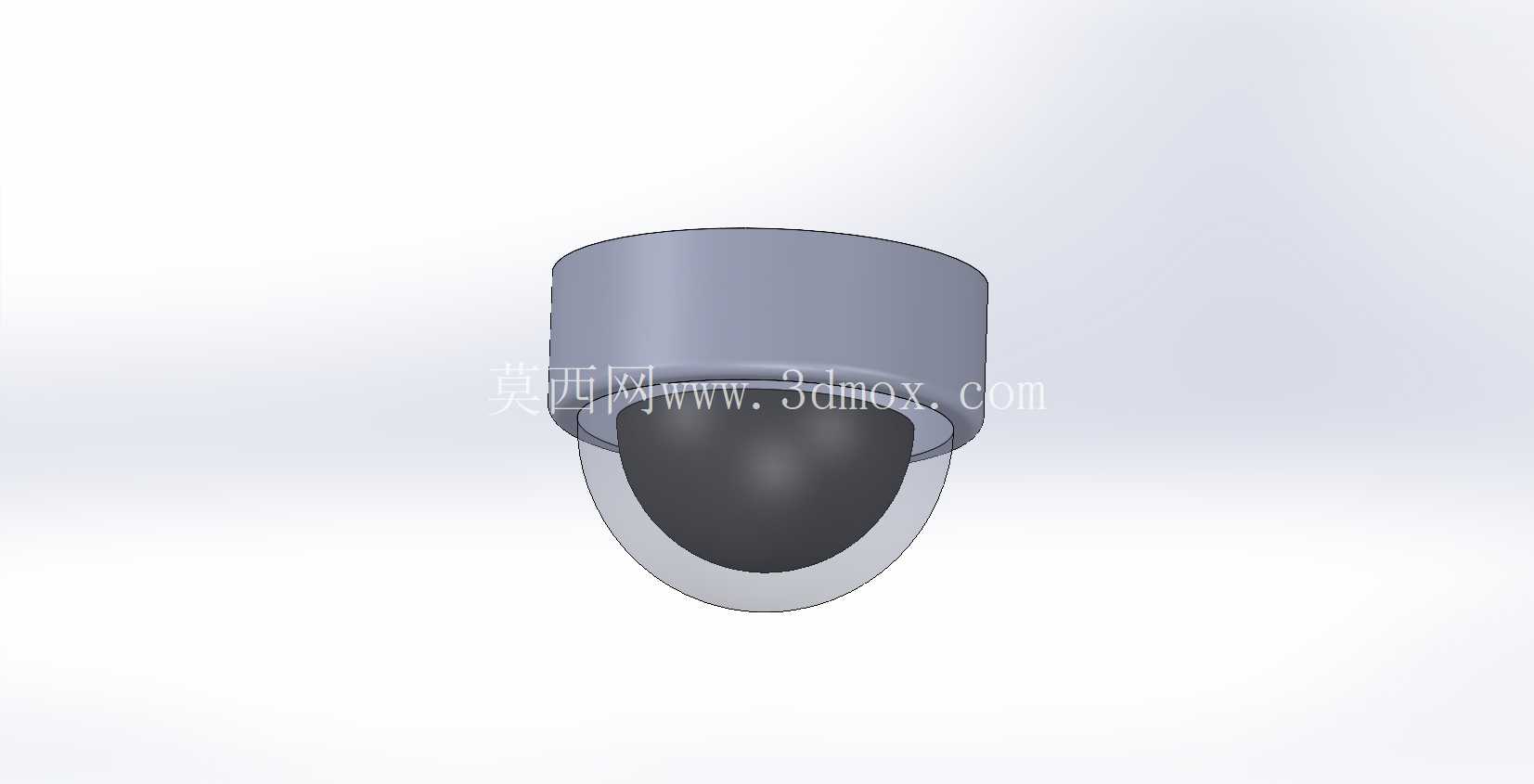

吸顶式半球监控摄像设备结构设计

这款半球形监控摄像结构，是面向室内安防场景开发的紧凑型摄像承载结构，日常在写字楼公共通道、商铺室内区域、住宅电梯轿厢、酒店走廊这类需要隐蔽式监控布设的场景中大量应用，相比外露式枪机结构，半球造型的一体化外罩能最大程度降低设备突兀感，同时对内部镜头、成像模组形成有效防护，避免日常清洁剐蹭、环境浮尘侵入影响成像效果。

从结构设计逻辑来看，整体采用上下分体式装配思路，上部为圆柱形安装基座，是整个设备与安装面贴合的核心承载部分，基座外径控制在适配常规86型预埋接线盒的尺寸范围内，安装时可直接将基座通过自攻螺丝固定在天花板预埋点位，不需要额外定制大面积安装背板，能适配绝大多数室内吊顶、混凝土顶板的安装条件，基座内部预留了成像主板、电源接线端子的容纳空间，走线可直接从基座顶面的穿线孔接入预埋线管，完全隐藏外露线缆，避免明线影响布设美观度，也能降低线缆被外力拉扯损坏的概率。下部的半球形透明外罩采用高透光PC材质成型，曲面弧度经过光学校验，不会对镜头广角成像产生边缘畸变影响，外罩与上部基座通过旋转卡扣结构连接，装配时不需要额外打螺丝，后期维护拆卸擦拭外罩、调整镜头角度时，只需要旋转外罩即可解锁，大幅降低运维拆装的工作量。

内部镜头承载部分采用万向可调结构，镜头模组固定在可多角度偏转的支架上，安装完成后可根据实际监控覆盖需求，手动调整镜头的俯仰角度与水平朝向，调整到位后通过支架上的阻尼结构保持角度固定，不会因为长期使用出现角度偏移。整个结构的外表面做了哑光磨砂处理，避免室内灯光照射在设备表面产生反光点，干扰周边人员视线，同时哑光表面不容易残留指纹与浮尘，日常清洁只需要用干布擦拭即可维持外观整洁。

在安装边界设计上，整体结构突出天花板安装面的高度控制在合理范围内，不会因为设备突出过多导致层高较低的空间产生压抑感，基座与安装面贴合的边缘做了一圈薄型密封胶圈，贴合后可以阻挡吊顶内部的浮尘、蚊虫从安装缝隙进入设备内部，避免长期使用后灰尘附着在镜头外表面影响成像清晰度。外罩的半球形曲面做了防磕碰的圆角过渡，即使在走廊这类人员通行密度较高的区域，也不会因为人员抬手、搬运物品剐蹭到设备产生尖锐棱角划伤的风险。

从功能适配角度，这个结构可以兼容不同焦距的定焦镜头模组，也可预留红外补光灯板的安装位，适配低光照环境下的监控需求，结构内部的空间排布充分考虑了散热需求，基座上部与安装面接触的位置预留了微小的散热间隙，成像主板工作产生的热量可以通过基座金属材质传导到安装面散发，不需要额外开设散热孔破坏结构的整体性，也能避免灰尘从散热孔进入设备内部。整个结构的装配公差控制在毫米级，基座与外罩扣合后缝隙均匀，不会出现错位、缝隙过大影响外观的问题，同时卡扣结构的连接强度经过验证，即使受到一定程度的外力触碰，外罩也不会轻易脱落，保证设备长期使用的结构可靠性。
