适配OpenMV的WiFi模块卡扣式保护罩结构

在嵌入式视觉开发场景中，OpenMV Cam作为轻量化的机器视觉开发模块，常搭配WiFi扩展板实现图像数据无线传输、远程调试指令交互等功能，这类扩展模块在实际使用中，常面临引脚磕碰、外壳剐蹭、积灰短路等风险，尤其是在搭载到移动机器人、小型智能设备上做户外测试或长期部署时，裸露的PCB板与排针很容易受外力损坏，这款保护结构正是针对这类使用痛点设计的专用防护部件。

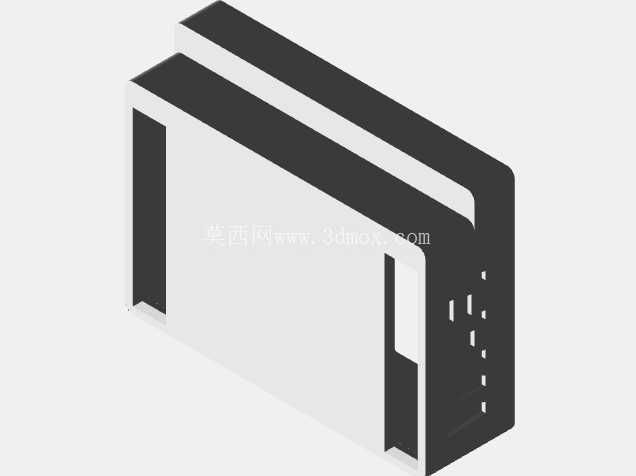

从结构设计逻辑来看，该保护罩采用一体化卡扣式固定方案，没有额外的螺丝孔位或粘接结构，安装时直接对准WiFi Shield模块的边缘卡位，顺着排针延伸方向按压即可卡合到位，卡扣的扣合量经过反复调试，既能够保证日常使用中不会因为设备晃动、轻微震动出现松脱，又不会因为过盈量过大导致拆卸时损伤PCB板上的贴片元件。保护罩的侧壁预留了排针让位槽，安装后不会遮挡模块两侧的排针接口，不影响模块与OpenMV Cam主板的插接，也不会干涉其他扩展模块的叠装使用。

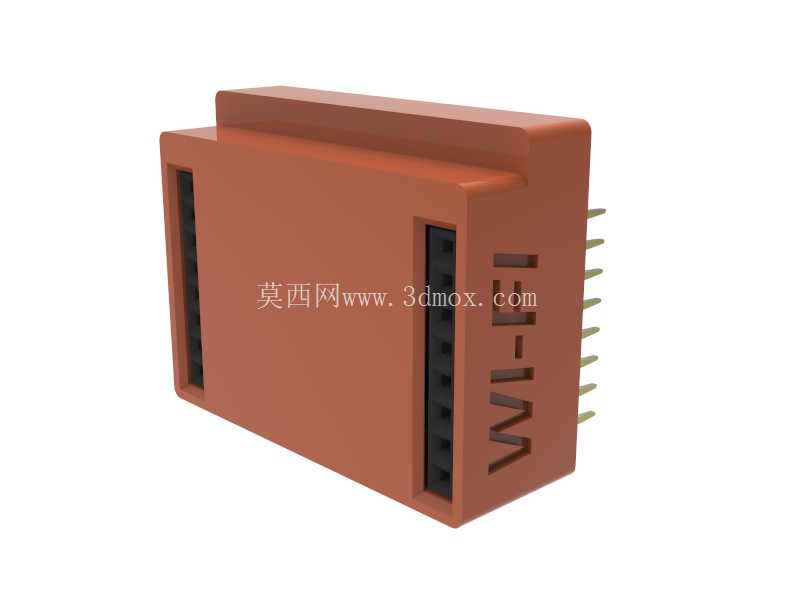

考虑到3D打印的加工特性，整个保护罩的壁厚做了均匀化处理，所有转角位置都设置了合适的圆角过渡，既避免了FDM打印时出现应力集中导致的翘边问题，也能减少打印过程中的支撑材料使用，普通桌面级3D打印机使用PLA、ABS等常用耗材就可以直接打印成型，不需要做特殊的后处理。保护罩的侧面做了WiFi标识的镂空开槽，一方面可以直观区分模块类型，避免多模块堆叠调试时出现接插错误，另一方面也能为模块上的WiFi芯片预留一定的散热空间，避免长时间工作时热量在封闭罩体内积聚，影响无线信号的传输稳定性。

在安装边界上，该保护罩的内轮廓完全匹配对应WiFi Shield模块的外形尺寸，安装后整体高度不会超出OpenMV Cam搭配标准镜头后的总高度，不会遮挡镜头视场角，也可以适配市面上常见的OpenMV专用3D打印外壳，能够直接装入整套设备的外壳内部，不需要额外调整原有外壳的内部安装空间。拆卸时需要使用塑料撬片从卡扣预留的缝隙处逐步施力撬起，不建议使用金属螺丝刀直接撬动，避免金属工具滑脱戳伤PCB板上的元器件，尤其是隐藏式卡扣版本，扣合后贴合度较高，如果没有后续拆卸需求，安装到位后可以实现长期的稳固防护，适合固定部署的视觉监测节点使用。

实际应用中，这类保护罩除了基础的物理防护作用，还能在一定程度上减少外界电磁信号对WiFi模块的干扰，罩体的实体结构可以阻挡部分来自设备内部其他电路的杂散信号，提升无线连接的稳定性，在教学实验、创客开发、小型智能设备原型验证等场景下，能够有效降低扩展模块的损坏率，减少调试过程中因为硬件损坏带来的进度延误。整个结构没有复杂的异形曲面，建模时所有特征都采用参数化设计，后续如果需要适配不同版本的WiFi扩展板，只需要调整内轮廓尺寸、卡扣位置和排针槽的开孔位置即可快速改型，不需要重新搭建整体结构框架，能够大幅缩短同类防护配件的开发周期。
