两轮差速驱动机器人集成式承载底盘结构

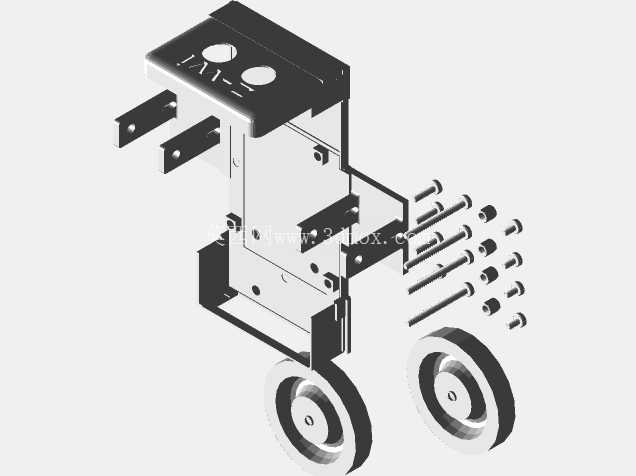

　　这款轮式移动底盘主要面向小型教育机器人、桌面级巡检演示设备、创客DIY移动载具的应用场景，作为整套移动设备的核心承载基体，承担着驱动单元安装、上层功能模块固定、动力元器件排布的核心作用，区别于市面上常见的型材拼接式底盘，该结构采用一体化集成设计思路，减少了装配环节的连接件数量，降低了装配累积误差对移动精度的影响。从结构功能分区来看，底盘左右两侧预留了对称的驱动轮安装位，安装位的环形定位凸台可直接适配标准直径的直流减速电机轮毂，凸台内侧设计有周向均布的螺丝过孔，可直接从底盘背面锁付电机固定螺丝，无需额外加装电机支架，既压缩了底盘整体的竖向安装空间，也能保证两侧驱动轮的同轴度误差控制在较小范围内，避免差速行进过程中出现走偏、轮体磨损不均的问题。

　　底盘前部区域预留了多组万向从动轮的安装柱位，柱位采用阶梯轴式设计，可直接压入标准尺寸的万向滚珠或者小型定向从动轮，柱位根部设计有加强筋结构，可承受移动过程中来自地面的冲击载荷，避免从动轮安装位受冲击断裂。中部的框架式空腔区域为控制电路、电池模块的安装位，空腔四周的立板上预留了多组卡槽与螺丝孔位，可直接卡入固定常用的主控板、驱动板，电池可通过扎带或者双面胶固定在空腔底部的平整平面上，立板的高度经过匹配设计，刚好覆盖常规锂电池与控制板的竖向高度，不会出现元器件突出底盘上平面的问题，为上层功能模块的安装留出完整的平整基准面。

　　底盘尾部的立板为功能扩展安装面，板上预留的两个圆形开孔为传感器安装位，可直接嵌入固定红外测距传感器或者超声波传感器，开孔周边的平面可粘贴固定OLED显示屏或者状态指示灯模块，立板与底盘主体采用圆角过渡连接，既减少了3D打印过程中的应力集中问题，也避免了尖锐边角在使用过程中造成磕碰损伤。从安装边界尺寸来看，底盘整体长宽比控制在1.2:1的区间，保证差速转向时的回转半径足够小，可在桌面级狭小空间内完成零半径转向动作，底盘底部距离地面的高度经过匹配设计，既可以越过常见的桌面线缆、细小杂物等障碍，也不会因为重心过高导致行进过程中侧翻。

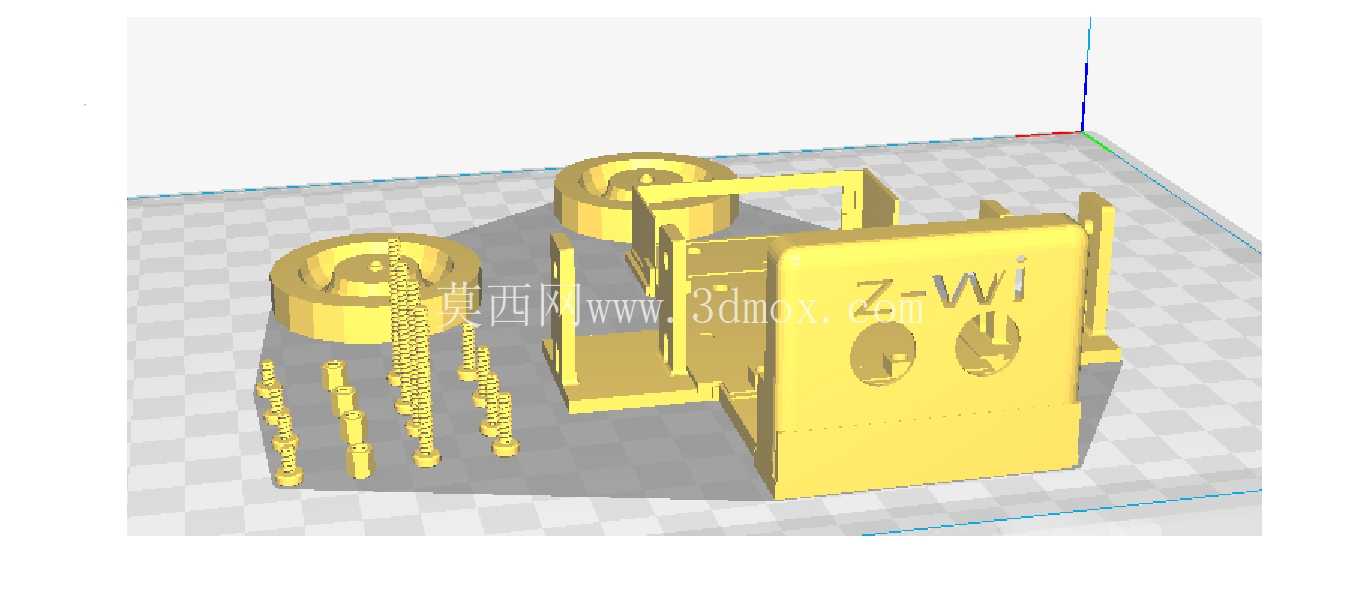

　　设计过程中针对3D打印工艺做了适配优化，所有安装孔位均预留了打印公差补偿量，打印完成后无需二次打磨即可直接拧入对应规格的自攻螺丝，所有加强筋的厚度均控制在均匀壁厚范围内，避免打印过程中出现翘曲、填充不均的问题，底盘整体的壁厚经过承重校核，在搭载常规重量的电池、控制板与上层功能模块时，不会出现中部下弯变形的问题。实际使用过程中，该底盘可直接搭配两路直流减速电机、万向轮、电机驱动板、主控板组成完整的两轮差速移动平台，上层可扩展安装机械臂、摄像头、传感器阵列等功能模块，适用于机器人教学演示、小型环境巡检、创客作品开发等场景，相较于拼装式底盘，一体化的结构减少了装配调试的工作量，整体结构刚性更好，长时间行进过程中不会出现连接件松动、结构异响的问题。两侧驱动轮的安装位设计时考虑了轮体与底盘的间隙，轮体转动过程中不会与底盘侧壁产生摩擦，预留的间隙也可容纳一定厚度的防滑轮胎套，提升底盘在光滑桌面、轻微不平整地面上的抓地力，避免行进过程中出现打滑丢步的问题。
