开源通用线缆丝带收纳线轴结构设计

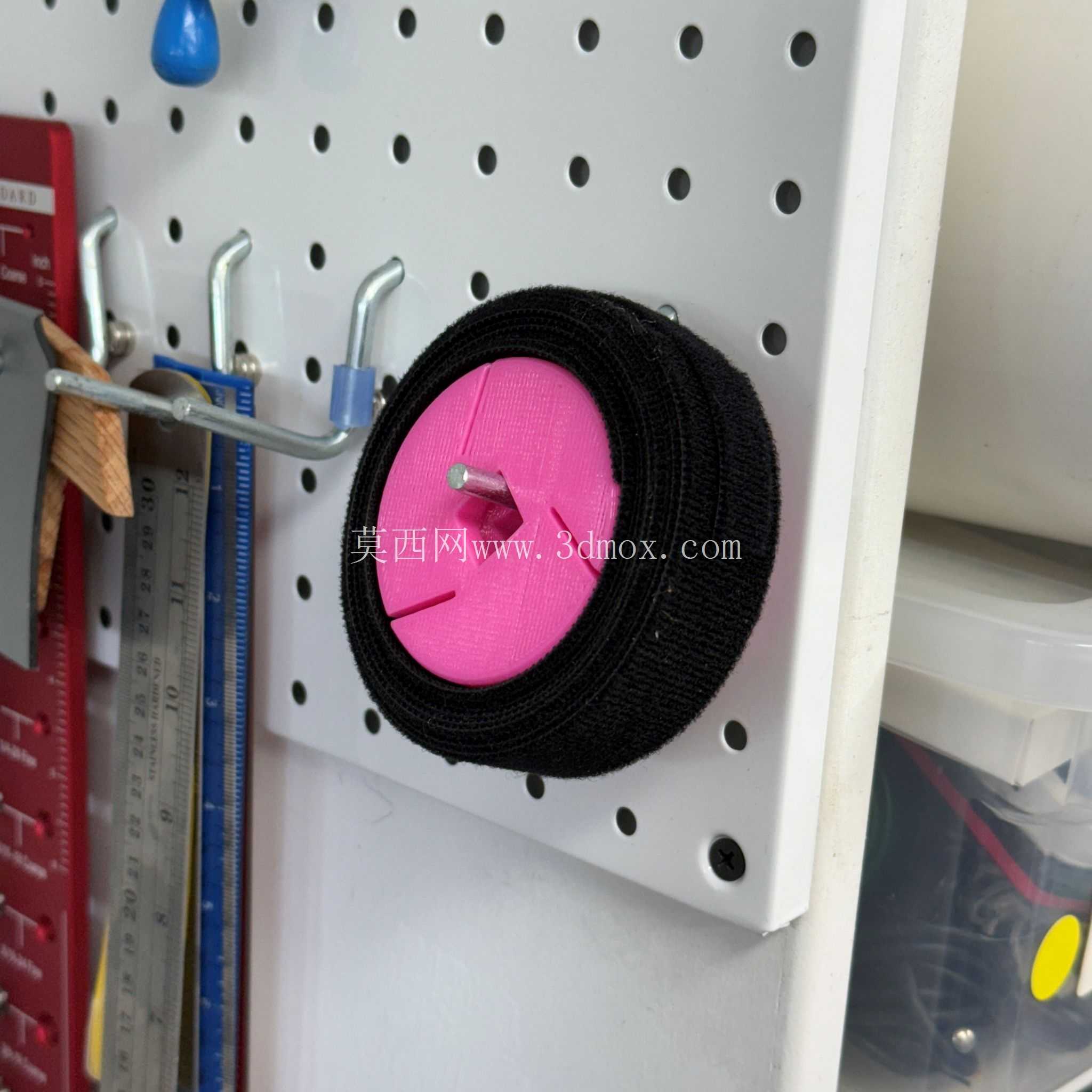

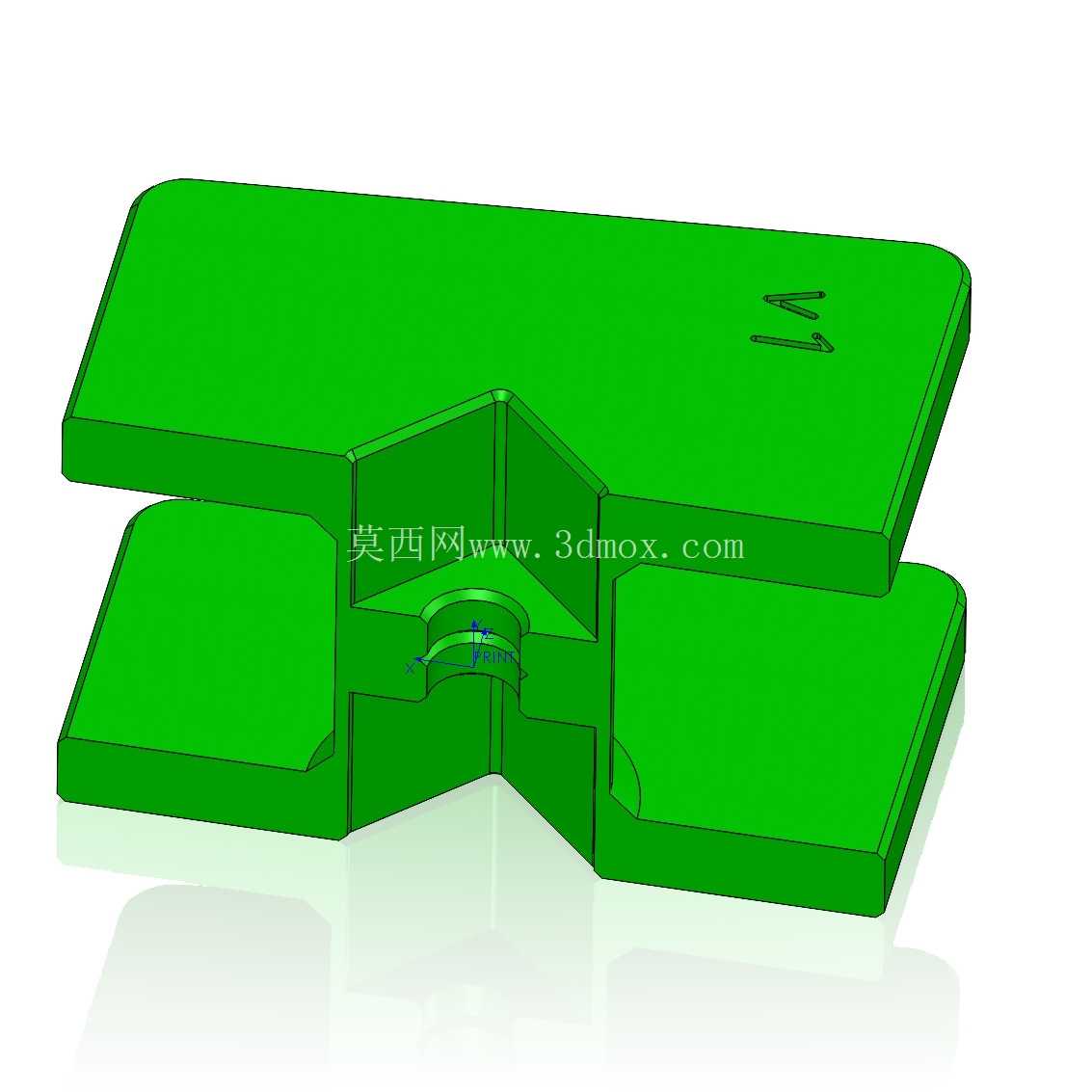

在日常电子装联、实验室线束整理、小型通讯设备布线作业场景里，零散线缆、标识丝带的收纳始终是一线装配人员绕不开的细节问题——传统市售线轴要么内孔尺寸固定无法适配不同直径的卷轴支架，要么挡边高度不足导致绕满细线后出现散线脱圈，还有部分线轴没有预留锁止结构，收纳完成后稍作拉扯就会出现线团松垮，反而增加理线的额外工作量。这款线轴的设计从实际装联场景的痛点出发，没有采用市面上常见的一体式封闭线轴结构，而是做了分体式的卡扣装配方案，两个半片式的挡盘通过内侧的定位凸台与卡槽配合，不需要额外螺丝或者粘接剂就能完成组装，装配后挡盘与中间绕线筒的同轴度可以控制在0.2mm以内，高速抽拉线材的时候不会出现偏心晃动的问题。

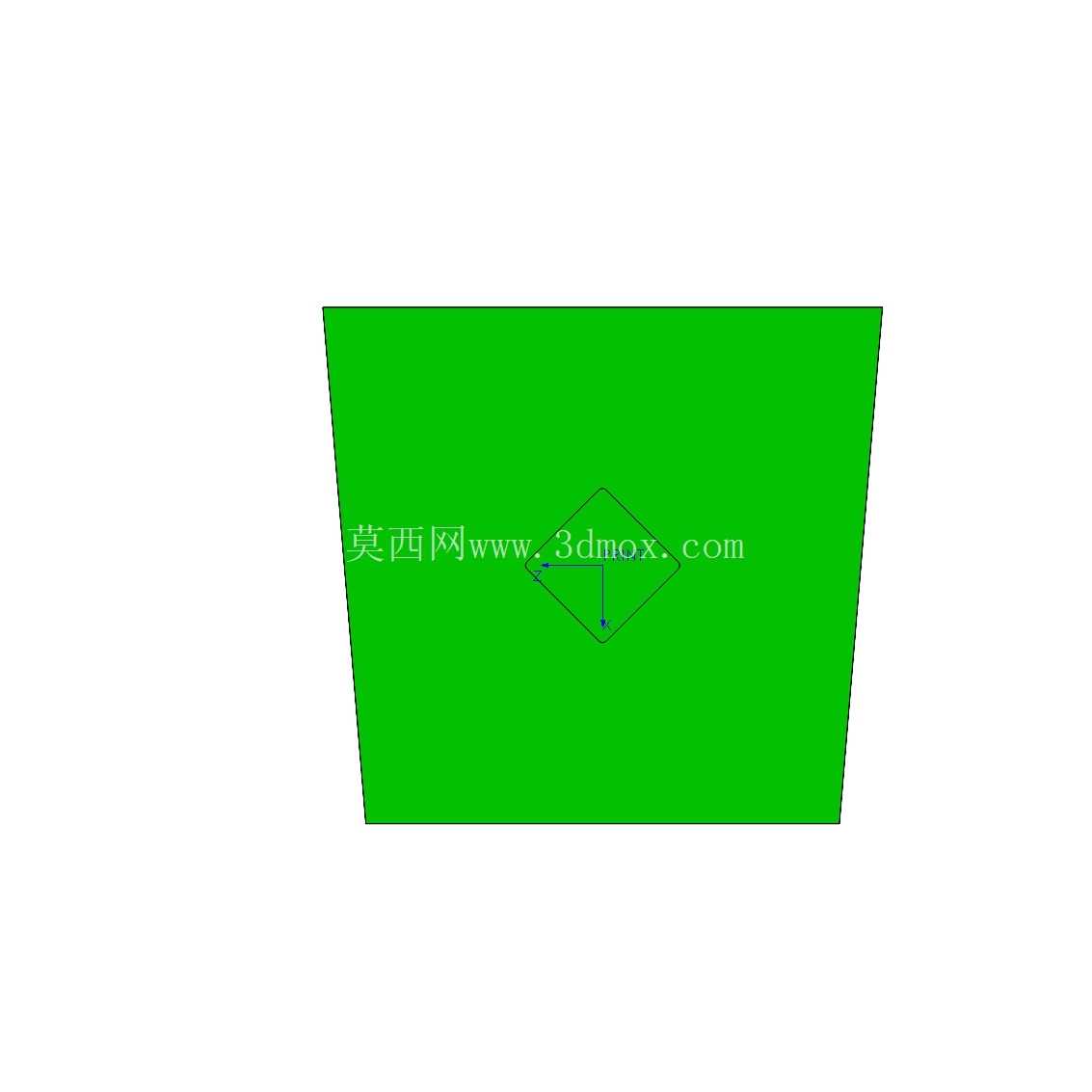

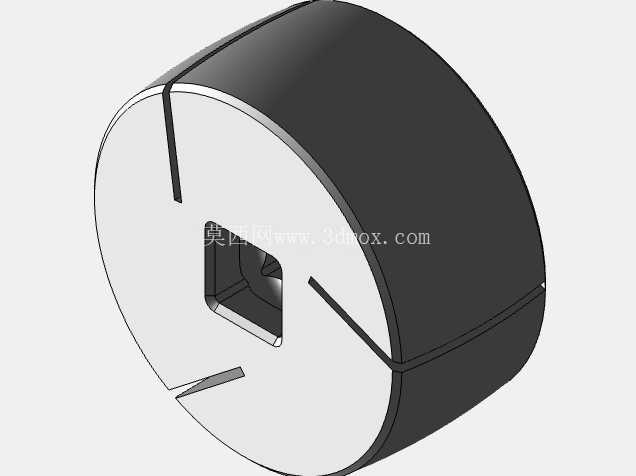

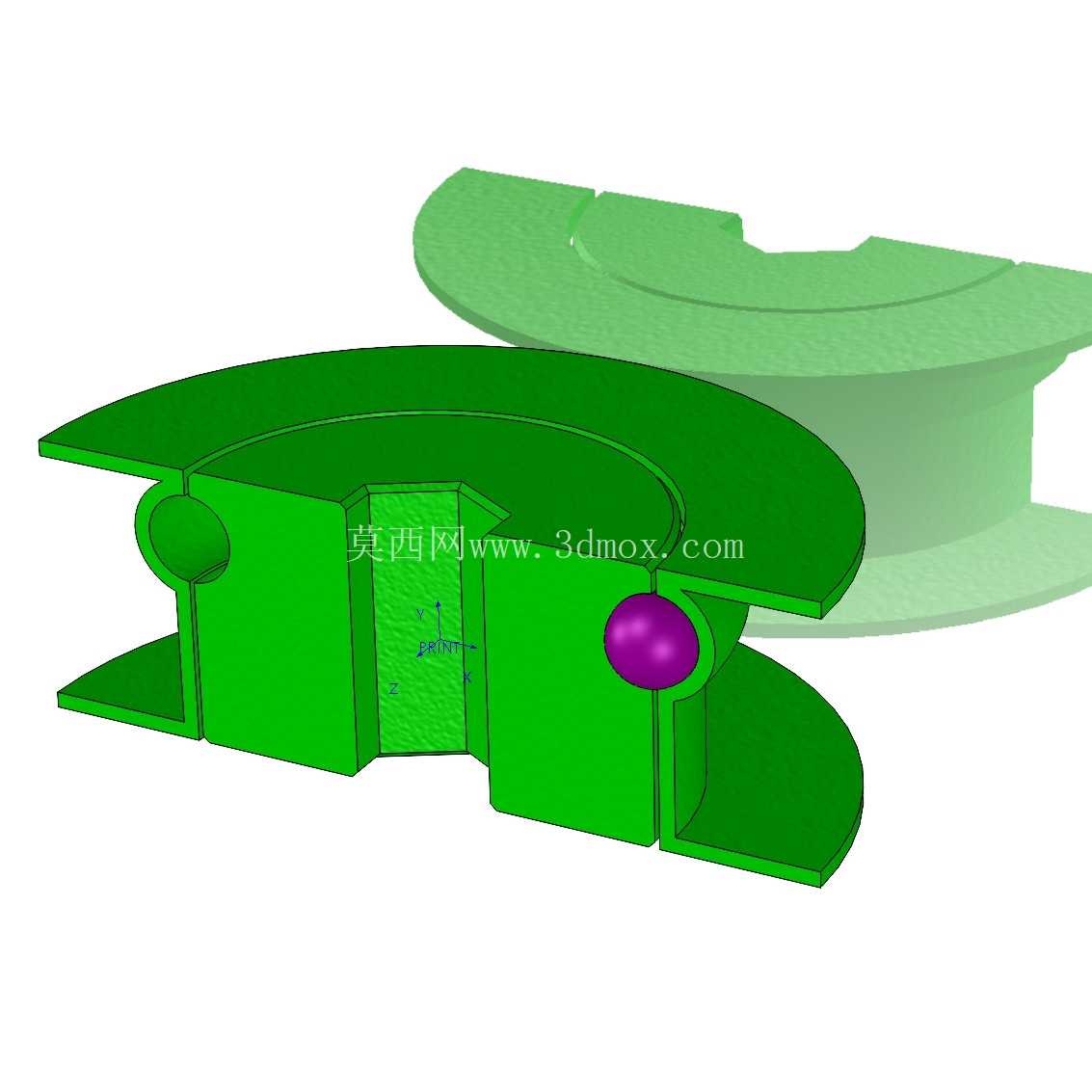

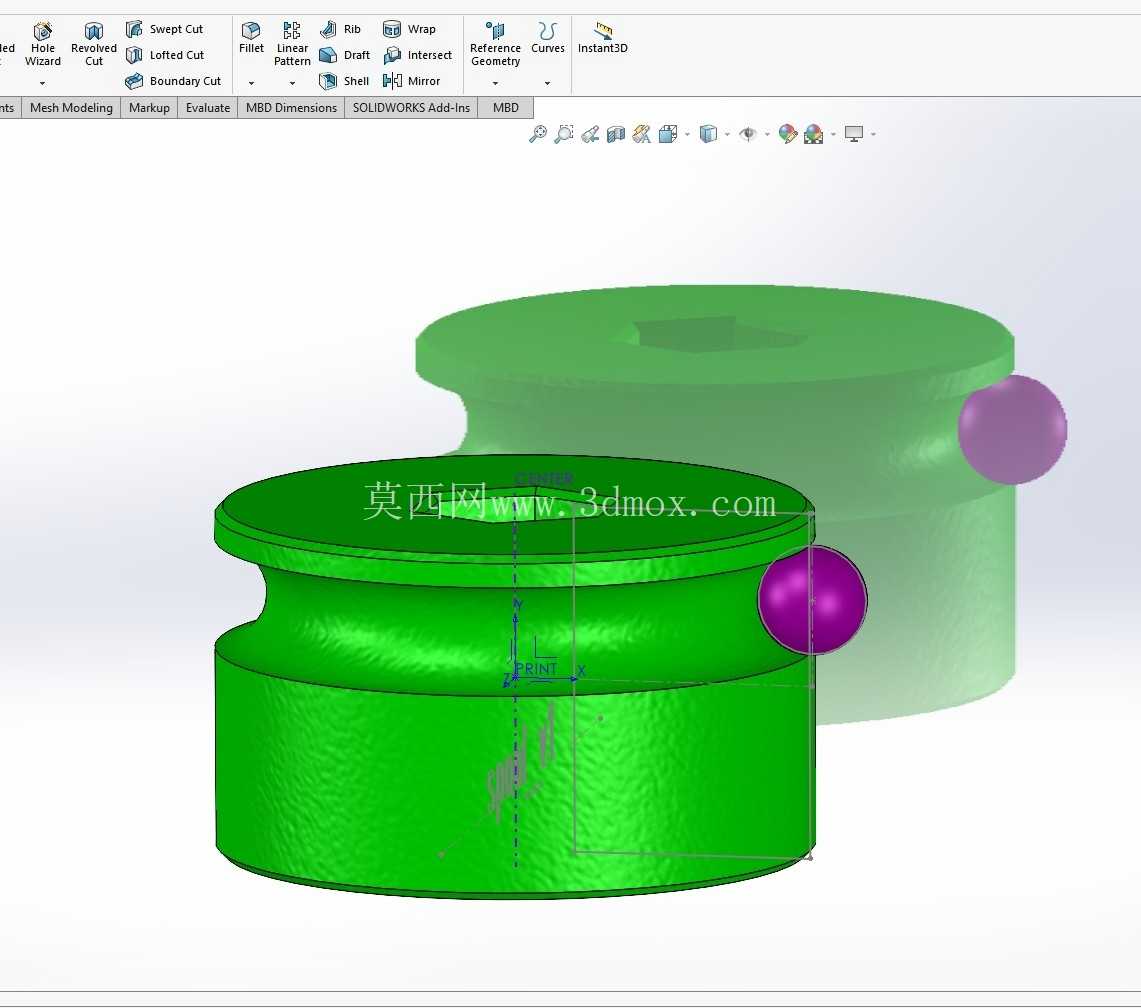

从结构细节来看，绕线筒的内壁做了均匀分布的防滑凸点，当线轴套在对应直径的安装轴上时，凸点可以提供足够的静摩擦力，避免抽线时线轴整体跟转导致的出线卡顿；挡盘边缘做了R1.5的圆角过渡，不会像直角边缘的线轴那样在抽拉细线时刮伤线皮，对于0.1mm直径的漆包线、窄幅的标识丝带都能做到顺滑出线不卡滞。两侧挡盘上预留的球形卡扣结构，一方面是实现两个半片线轴的快速扣合，另一方面也可以作为线尾的固定卡位——绕线完成后将线头卡入卡扣的间隙里，不需要额外绑线就能固定线尾，避免存放过程中线头散开。

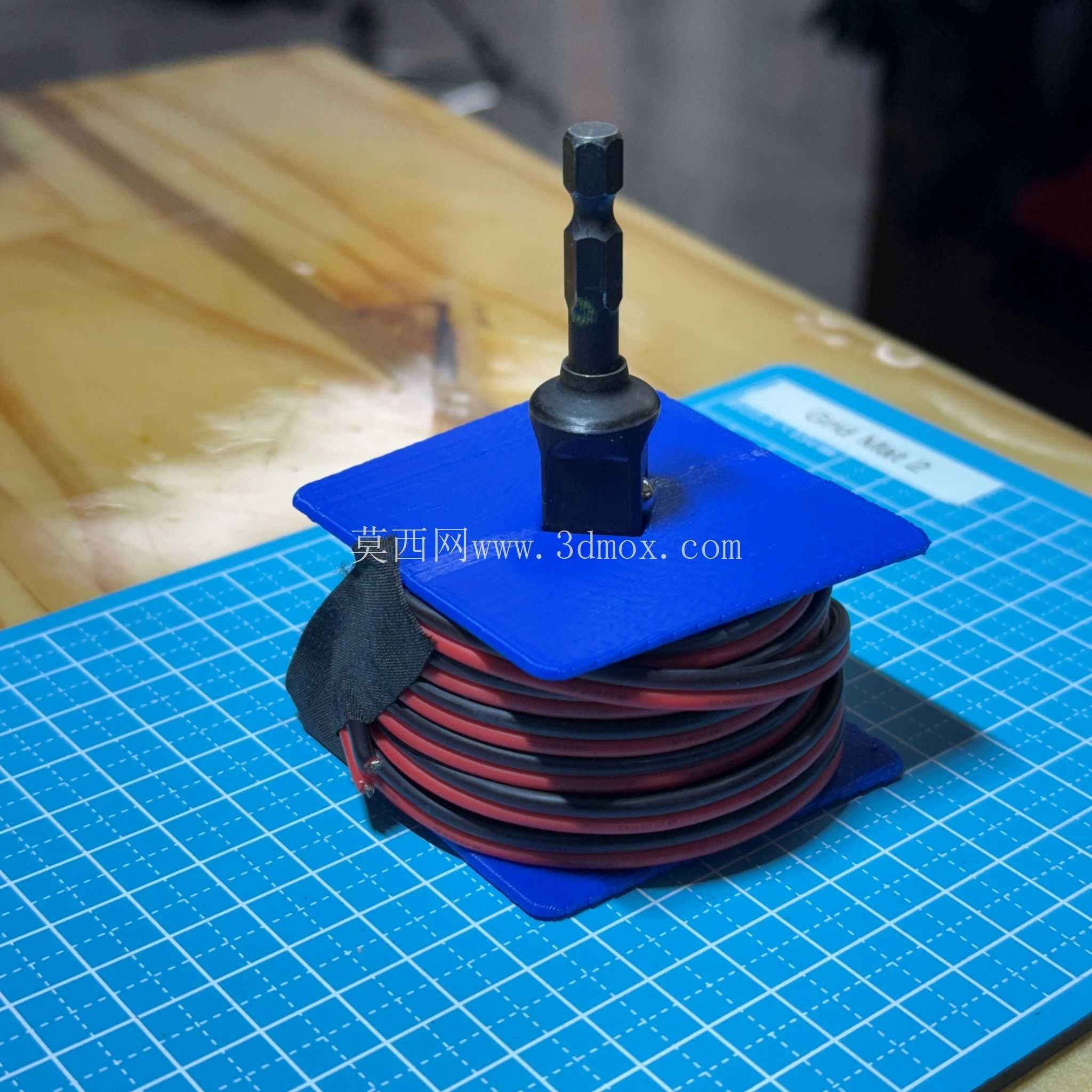

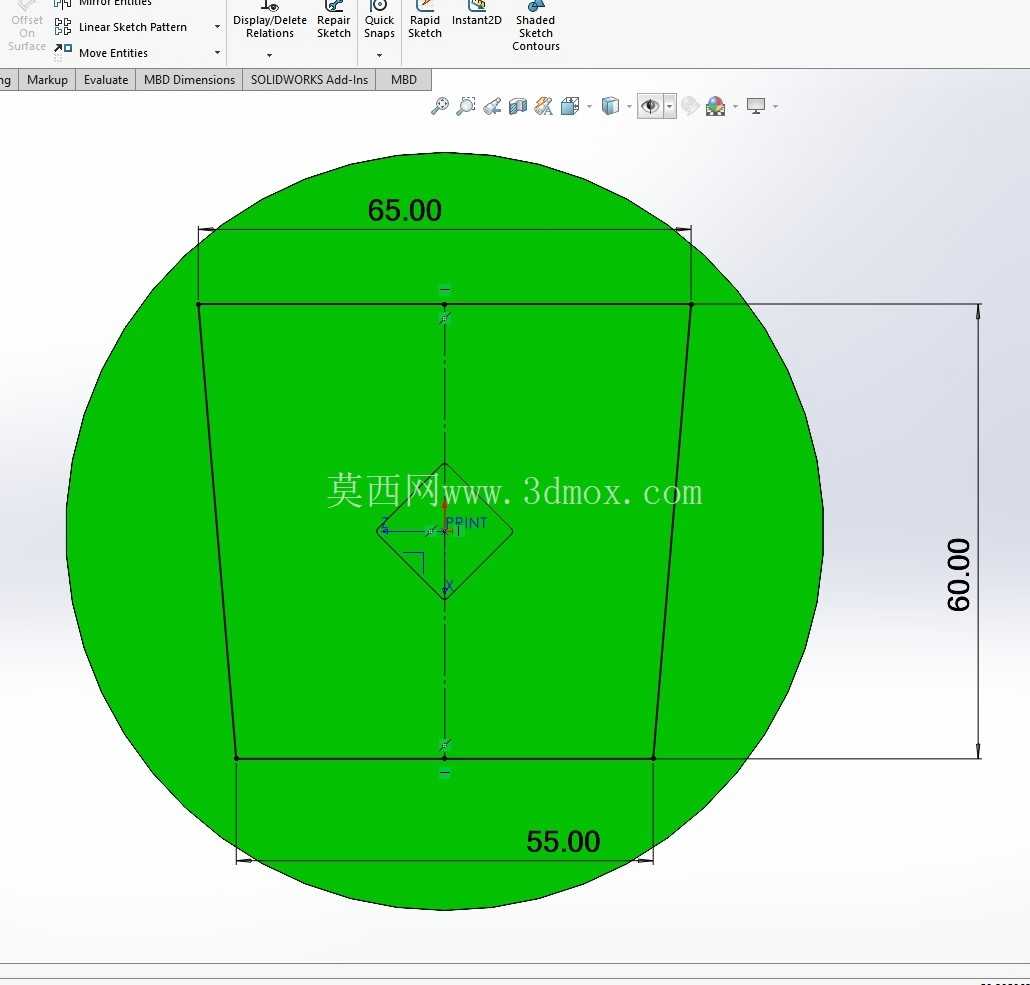

安装边界上，这款线轴的内孔适配直径范围覆盖了实验室常用的3mm到8mm的安装轴，不需要额外加装轴套就能直接装在现有理线架、桌面绕线器的支架上；挡盘的外直径控制在60mm，绕线筒的有效宽度为25mm，算下来单轴可以容纳长度约50米的0.5mm²通讯线缆，或者100米以上的窄幅标识丝带，足够满足单批次装联作业的耗材收纳需求。和传统一体式线轴不同，这款分体式结构在需要更换不同规格绕线筒的时候，只需要按压两侧的球形卡扣就能拆开挡盘，快速替换中间的绕线筒体，不需要把整卷线从旧线轴上倒下来再重新绕到新轴上，能节省大量理线的辅助时间。

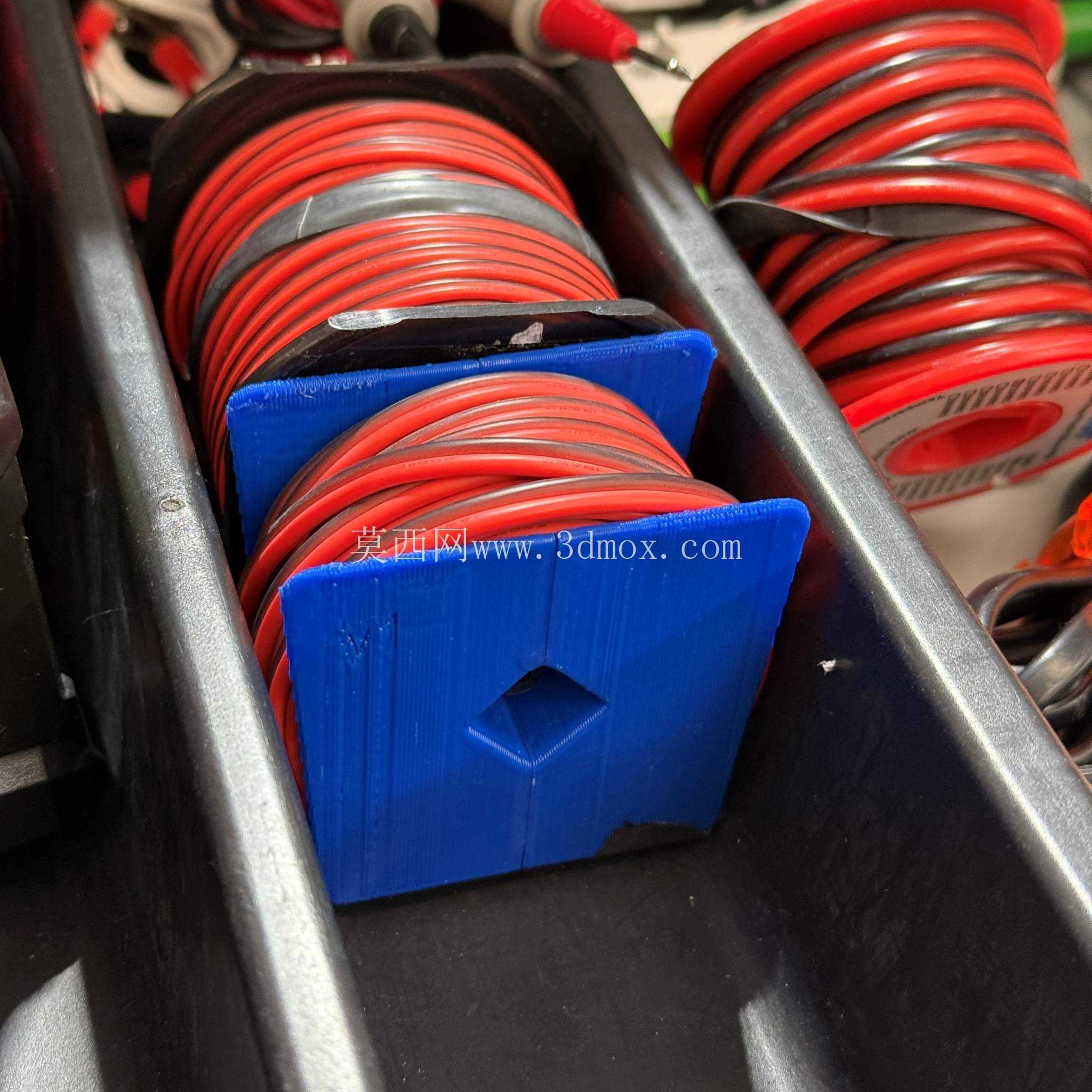

实际应用中，这类线轴除了用于电子实验室的线束整理，还可以适配小型通讯设备的现场布线作业——外出施工时可以把不同规格的线分别绕在对应线轴上，分体式结构可以快速拆装，临时需要取用短段线材的时候不需要携带整盘大卷的线缆，能有效减轻外勤工具包的负重。设计时特意规避了传统线轴容易出现的应力集中问题，挡盘与绕线筒的连接位置做了2mm的过渡圆角，即使绕满线后挡盘受到线材的张力挤压，也不会出现连接位置断裂的问题，采用常规PLA或者ABS材料3D打印就能满足使用强度要求，不需要开模制作，非常适合开源场景下的小批量自制使用。绕线筒的表面做了细微的磨砂纹理处理，绕线时内层的线材不会因为表面过于光滑出现打滑错位，绕出来的线卷整齐平整，不会出现局部鼓包导致的挡盘受力不均。出线位置没有做额外的限位槽，是考虑到不同场景下出线方向不固定，无槽的挡盘结构支持360度任意方向出线，不管是装在垂直支架还是水平支架上，都能顺畅抽拉线材，不会因为限位槽的位置限制导致出线角度过小刮伤线皮。
