OpenMV带PoE扩展热像仪3D打印保护外壳

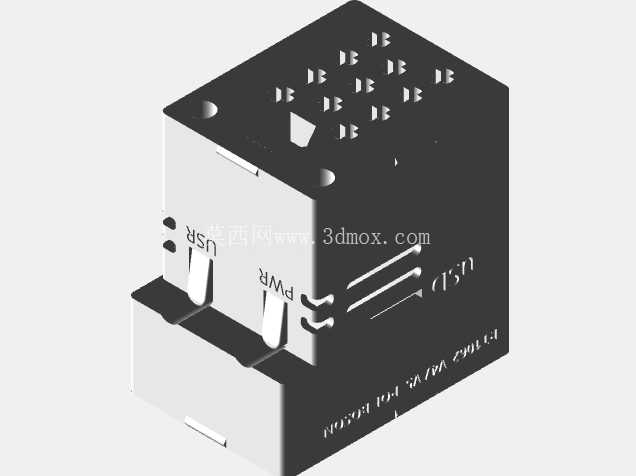

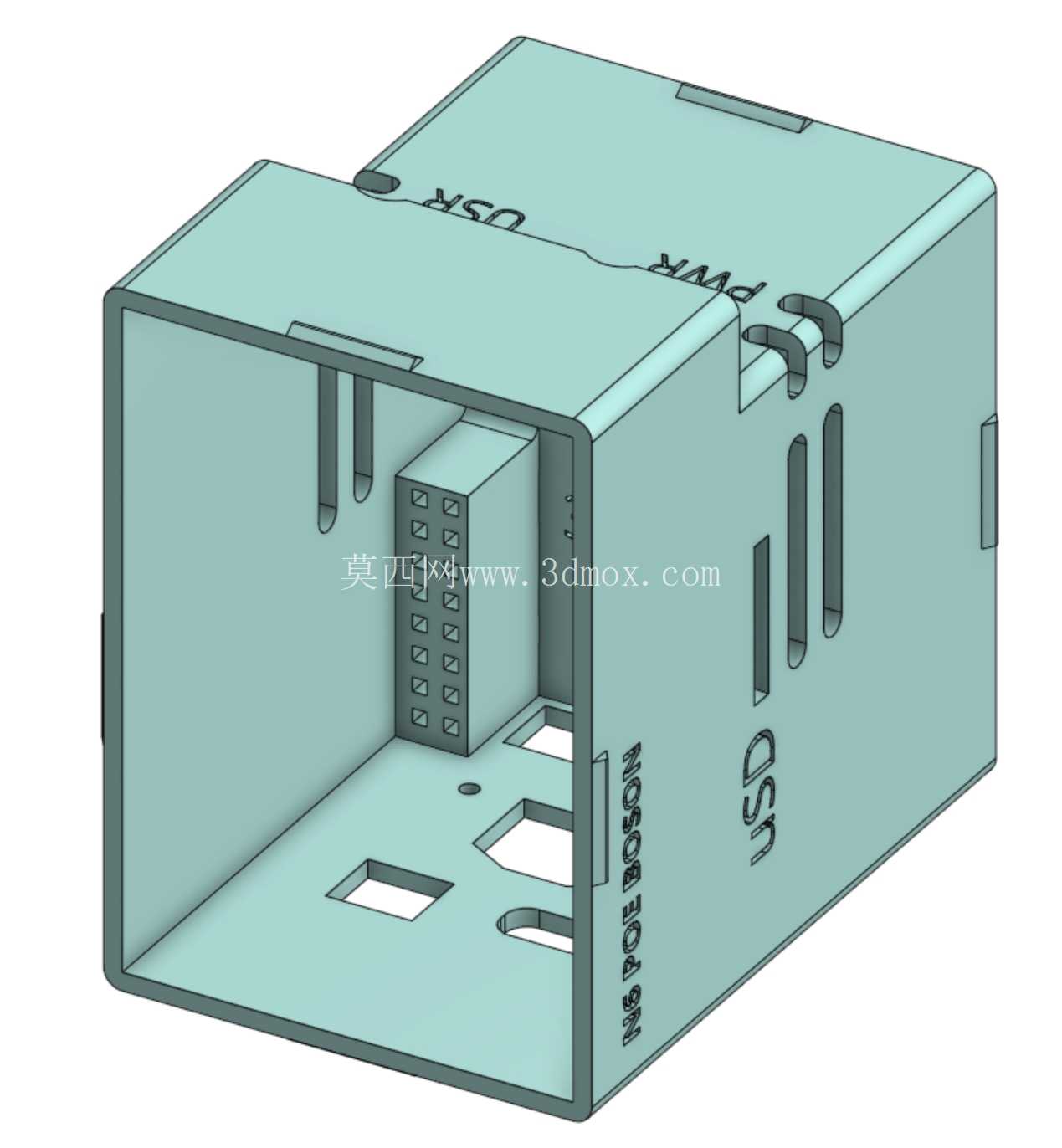

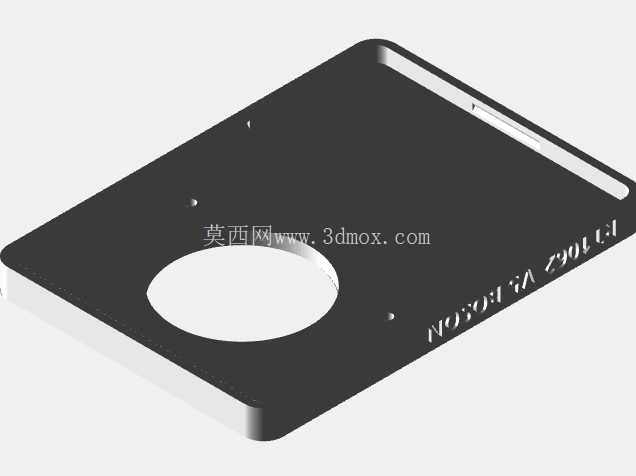

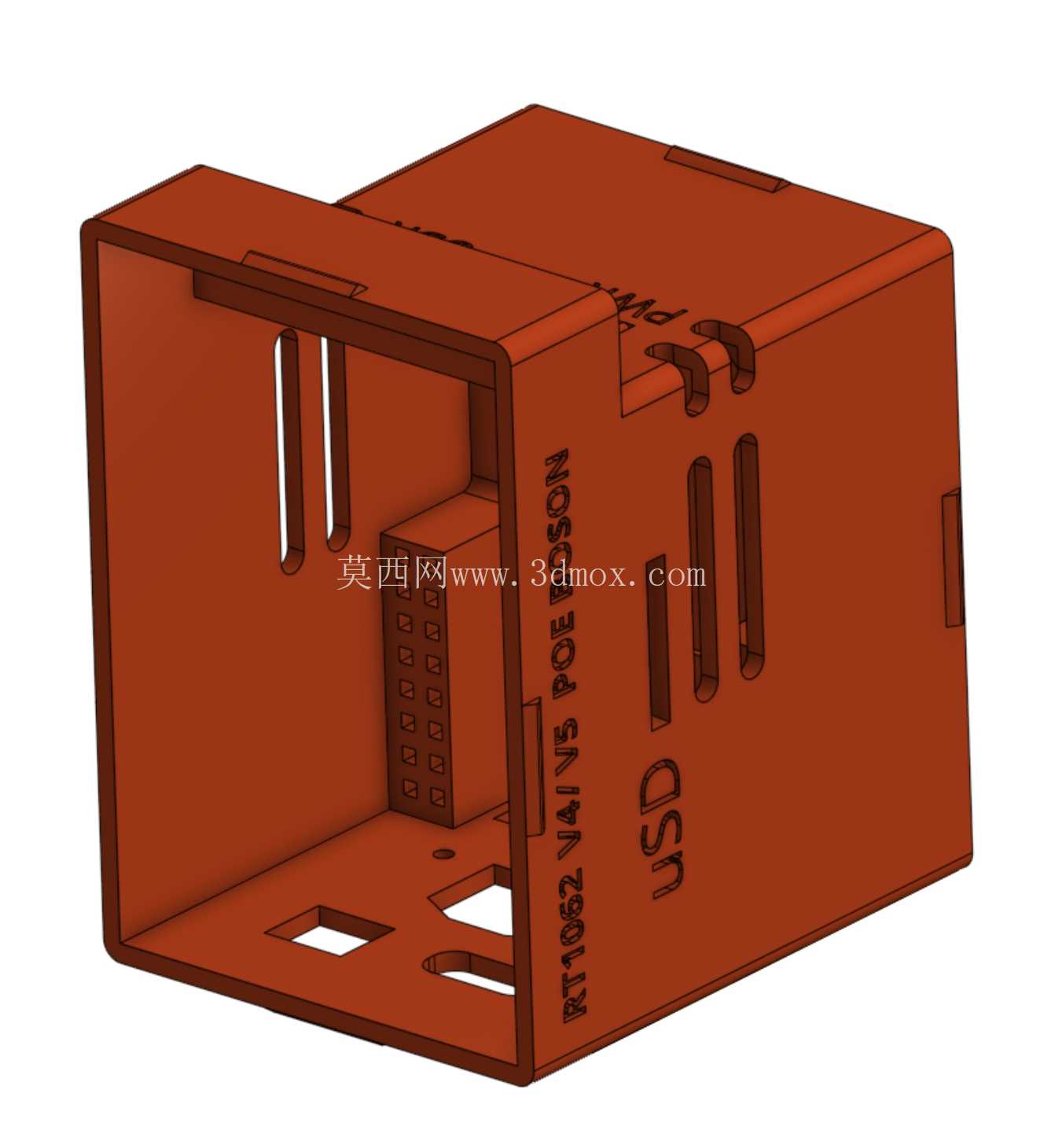

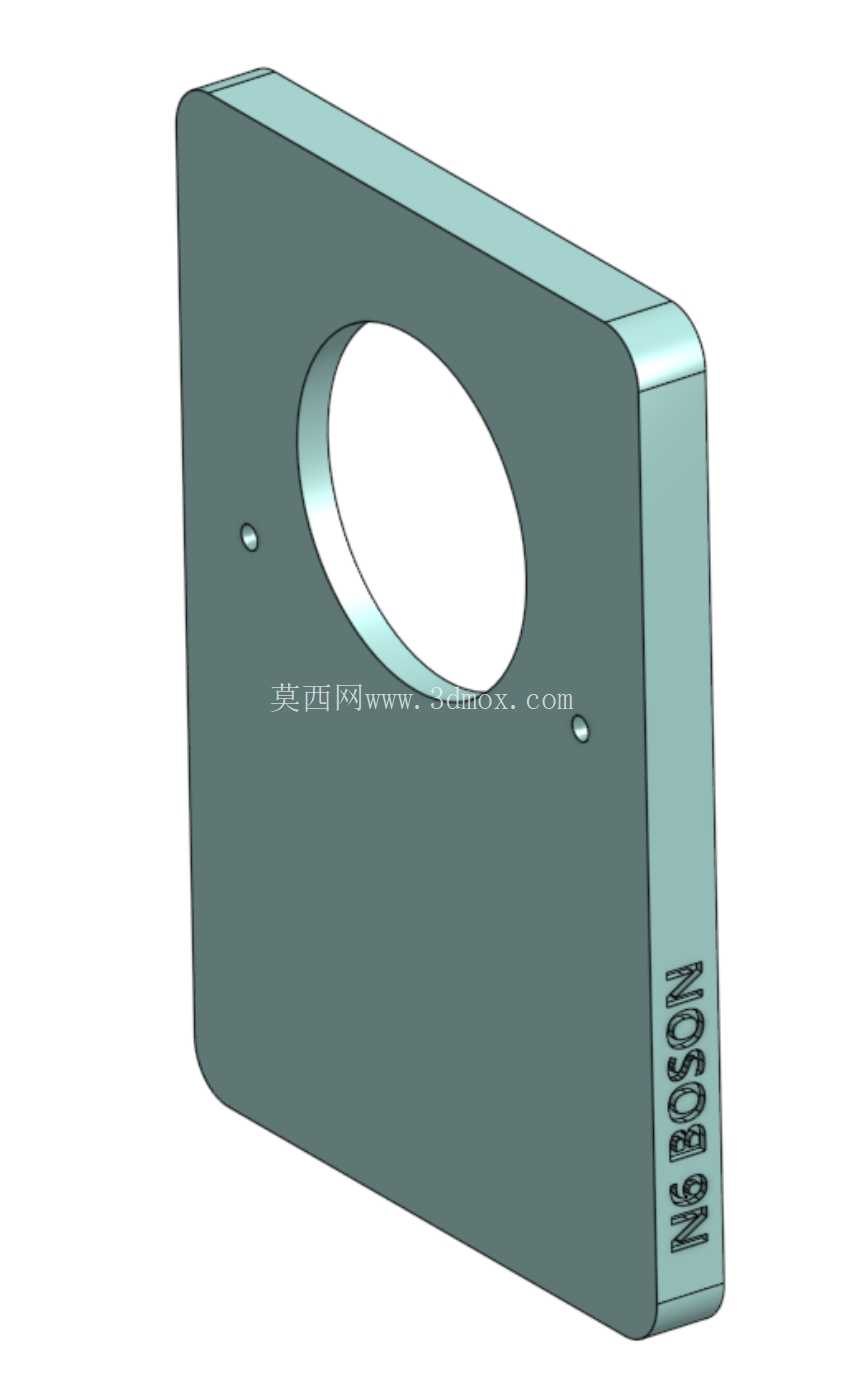

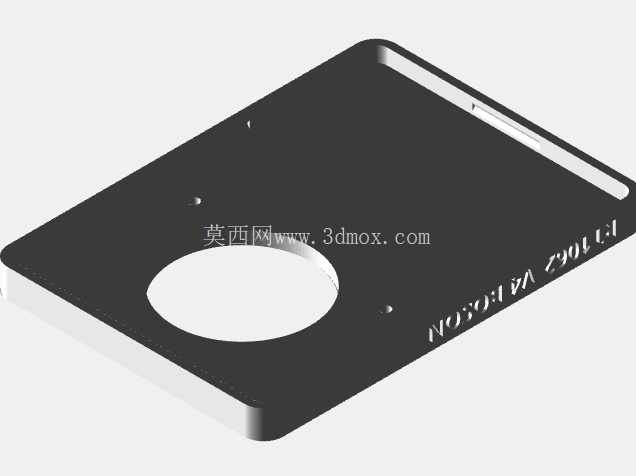

　　这款保护壳体是针对搭载PoE扩展板与FLIR BOSON热成像模块的OpenMV Cam开发的专用3D打印防护结构，主要面向嵌入式视觉检测、工业现场热成像巡检、小型机器人视觉感知等场景的硬件防护需求，解决开发板裸露在外易受磕碰、接线拉扯损坏、积灰短路的实际工程问题。从结构适配性来看，壳体整体采用腔体式包覆设计，内腔轮廓完全匹配OpenMV Cam主板与PoE扩展板的叠装尺寸，所有对外接口位置均做了精准的开口避让，包括USB数据接口、PoE网线接口、热像仪镜头窗口、状态指示灯位置，装配后无需拆卸壳体即可完成所有外设接线与状态查看，不会遮挡镜头视场，也不会干涉接口的插拔操作。

　　壳体正面的按键位置做了薄壁按压区设计，壁厚控制在0.8mm，既保留足够的结构强度，又能让使用者隔着壳体直接触按开发板上的功能按键，无需额外开孔做按键结构，减少了装配零件数量，也避免了开孔带来的灰尘侵入问题。考虑到现场部署的供电冗余需求，壳体在PoE扩展板下方预留了独立的电池仓空间，可容纳SparkFun 400mA规格的小型锂电池，仓体内部做了限位筋位，防止电池在设备移动过程中出现窜动，电池接线可顺着内部预留的走线槽连接到扩展板供电引脚，实现PoE供电与电池供电的无缝备用切换，当现场PoE网络出现供电中断时，电池可直接接续供电，避免视觉采集任务意外中断。

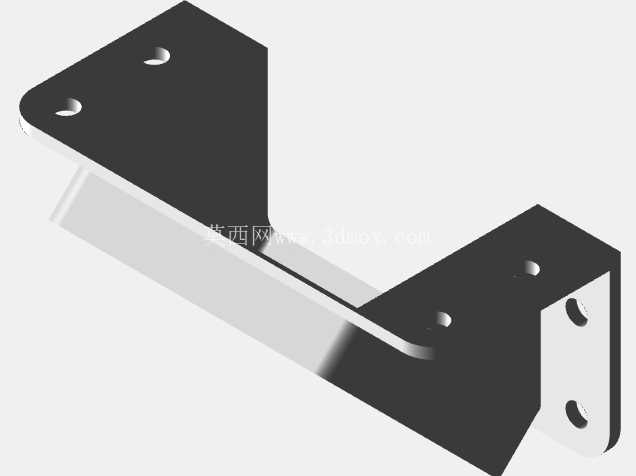

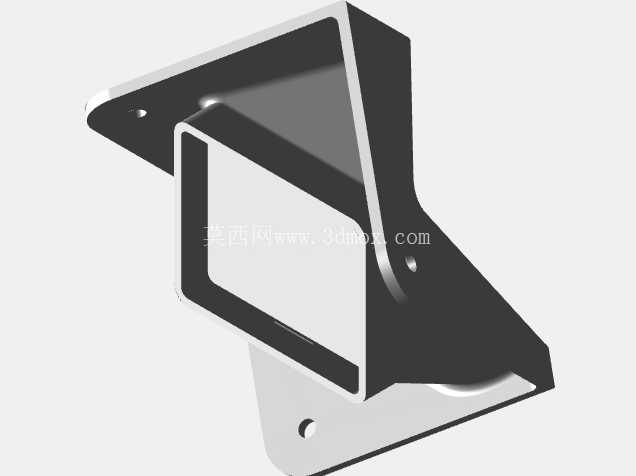

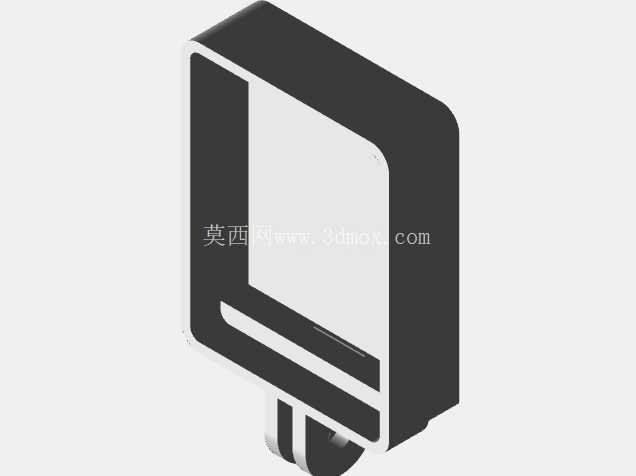

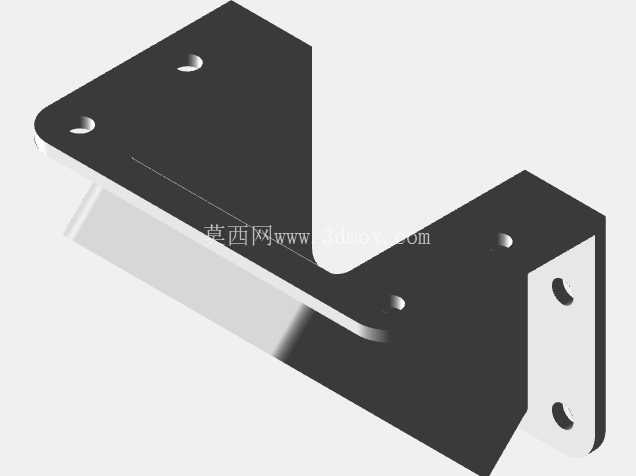

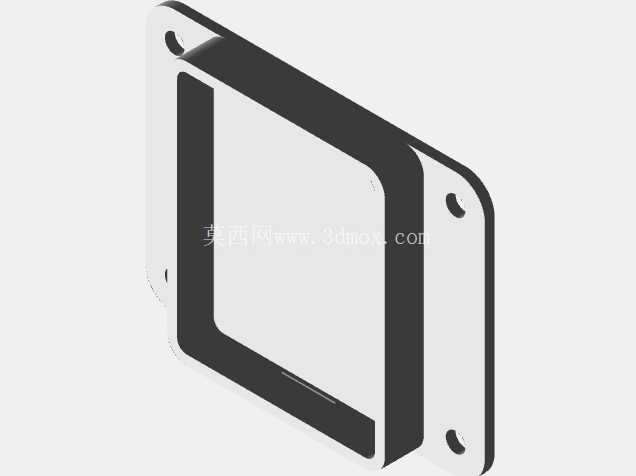

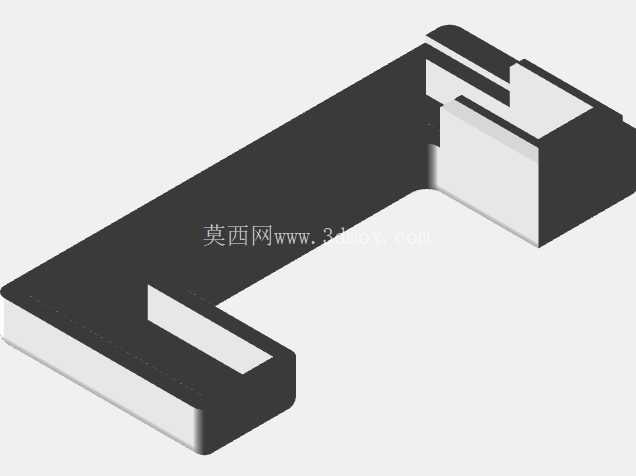

　　壳体配套设计了独立的端盖结构，端盖采用卡扣式装配，可覆盖住电池仓与裸露的接线端子位置，装配后无需螺丝即可固定，既提升了外观整洁度，也能防止接线被外力拉扯脱落，同时避免金属碎屑接触裸露引脚造成短路。在安装适配性上，壳体做了多场景的安装兼容设计：侧面预留了卡扣式壁挂支架的安装位，可搭配斜角壁挂支架实现墙面固定安装；背面预留了GoPro适配器的卡接结构，可直接适配通用的运动相机安装配件，快速固定在支架、头盔、移动设备上；壳体背面的三脚架安装位置压入了1/4-20规格的六角铜螺母，可直接安装在标准相机三脚架上，满足固定点位的视觉采集需求；同时壳体背面还设计了乐高积木安装孔位，可快速搭建原型验证结构，方便快速集成到各类实验项目中；如果需要更高的固定强度，可使用M2.5规格的12mm螺丝配合垫片，将开发板与壳体牢牢锁附在一起，应对高振动的移动部署场景，不过常规静态部署场景下依靠卡扣与内腔限位即可完成固定，螺丝锁附为可选加强方案。

　　设计过程中对装配公差做了针对性优化，考虑到FDM 3D打印的工艺收缩率，所有配合面预留了0.2mm的装配间隙，普通桌面级3D打印机使用PLA、ABS、PETG等常用耗材打印后，无需二次打磨即可顺利完成装配，不会出现卡滞或者间隙过大松动的问题。壳体侧壁做了多组长条形散热开孔，对应开发板上的主控芯片、PoE供电模块、热像仪模块的发热位置，保证设备长时间运行时的热量可顺利散出，避免密闭腔体内积温过高导致芯片降频或者热像仪测温精度受影响。壳体上的标识采用凹刻设计，包括USB接口标识、安装方向标识，打印时可直接成型，无需后续丝印或者粘贴标签，长期使用不会出现标识磨损脱落的问题。针对PoE扩展板的针脚焊接位置，壳体内腔做了对应的避空槽，不会因为针脚焊接高度公差导致壳体无法装配到位，同时对针脚位置做了绝缘隔离筋，防止不同引脚之间意外短接。
