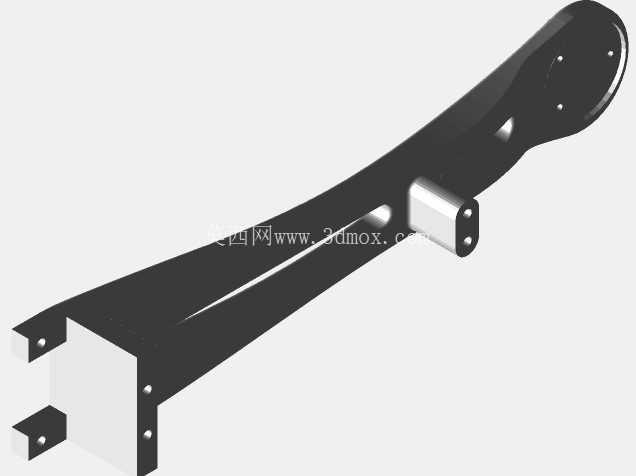

搭载Lewansoul16-A伺服支架的多关节机械臂结构

　　在桌面级轻载作业场景中，这类搭载适配支架的机械臂结构，常被用于小型工件分拣、教学实验平台搭建、创客项目二次开发等场景，区别于工业级重载机械臂，它的设计核心围绕轻量化、易装配、适配标准伺服部件展开，不需要复杂的铸造基座，依靠标准件拼接就能完成整机装配，大幅降低小批量制作的门槛。从结构设计逻辑来看，整个臂体的连接节点完全匹配Lewansoul16-A伺服的安装孔位，每一处关节的连接法兰都做了沉孔设计，伺服输出轴与臂体连接件之间采用止口定位，避免传动过程中出现径向窜动，关节转动的限位结构直接集成在支架本体上，不需要额外加装外置限位块，减少装配时的调试工作量。

　　臂体的杆件部分采用等强度设计思路，靠近基座的臂段截面尺寸更大，向末端执行端逐步收窄，既保证大臂段承载伺服扭矩时的结构刚性，又能降低小臂段的自重，减少末端负载对关节伺服的扭矩消耗，所有杆件的棱边都做了圆角过渡，避免装配调试过程中划伤操作人员，也能减少运动过程中与周边设备的剐蹭概率。安装边界方面，基座部分预留了四个标准安装孔位，可以直接固定在铝型材工作台、木质实验台或者定制的移动小车上，孔位间距匹配通用的工业铝型材槽距，不需要额外加工转接板就能完成固定；关节处的支架与伺服的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，又不会因为间隙过大导致运动过程中出现回差，影响末端定位精度。

　　从实际用途出发，这类机械臂可以搭配不同的末端执行器完成不同作业，加装气动夹爪就能完成小型电子元器件的分拣搬运，加装吸盘可以完成轻薄片状物料的移载，加装画笔还能实现桌面绘图功能，适配教学场景下的多种实验需求。设计过程中特意将所有走线槽集成在臂体内部，伺服的连接线可以从臂杆的中空腔体内穿过，避免机械臂运动过程中线缆外露被拉扯断裂，也让整体外观更加整洁，不会因为线缆杂乱影响关节的运动行程。

　　每一处关节的转动范围都经过反复校核，大臂俯仰角度覆盖-30度到90度区间，小臂俯仰角度覆盖-90度到120度区间，腕部旋转角度可以达到180度，在不发生结构干涉的前提下尽可能扩大作业半径，在300mm的作业半径内可以实现全区域无死角覆盖，满足桌面级场景的作业范围需求。支架的材质选用常规的硬质铝合金即可满足使用需求，不需要采用高强度钢材，在保证结构强度的前提下控制整体自重，单节臂段的重量控制在150g以内，整机总重不超过1.2kg，即使是固定在轻型工作台面上也不会出现台面倾覆的问题。连接紧固件全部采用标准内六角圆柱头螺钉，日常维护拆解时只需要常规的内六角扳手就能完成操作，不需要特殊定制工具，降低后期维护的成本。在传动精度控制上，伺服支架与输出轴的连接采用D型轴配合，完全避免轴与连接件之间的相对转动，保证伺服输出的角度可以无偏差传递到臂段上，减少传动环节的精度损失，在轻载工况下末端重复定位精度可以控制在0.5mm以内，满足绝大多数桌面级作业的精度要求。
