OV5640多光谱热像模块卡扣式保护盖

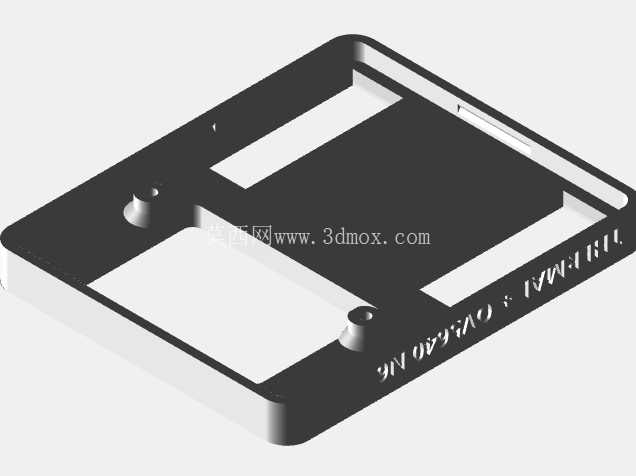

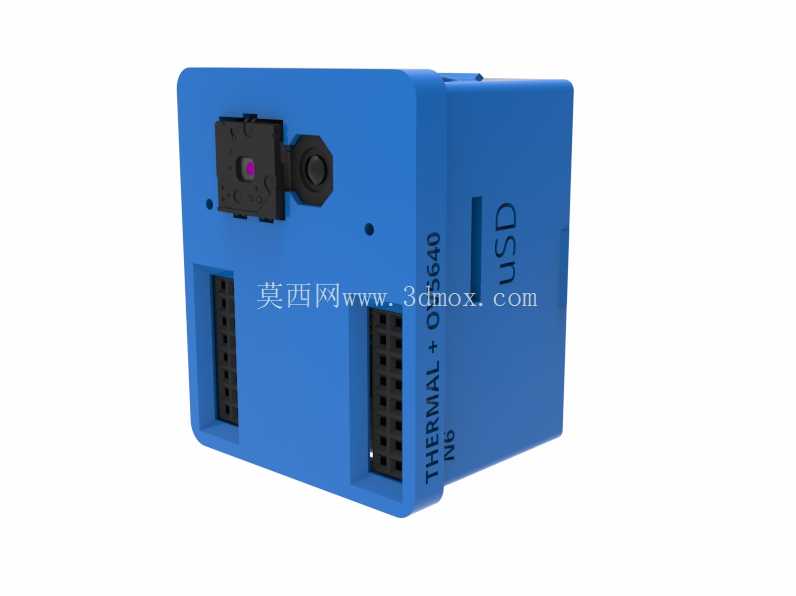

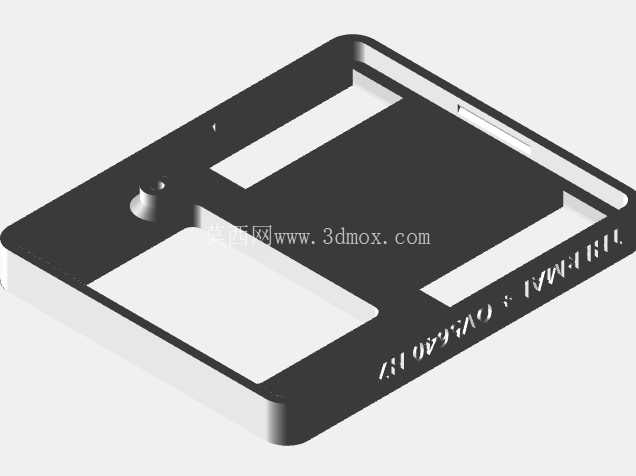

　　在嵌入式视觉检测、小型化多光谱采集设备的开发场景中，核心成像模块的防护结构一直是结构工程师需要重点考量的部分——尤其是集成了可见光与热成像双通路的OV5640类模组，其镜头组件、感光芯片表面均无额外硬质防护，在OpenMV Cam这类开源视觉平台的二次开发过程中，模组直接裸露在外很容易在调试、搬运、外场测试时被硬物刮蹭镜头，或是在组装时被排线、螺丝等小零件磕碰损伤感光面，甚至在设备跌落时出现模组移位、引脚脱焊的问题。这款保护盖的设计完全围绕OpenMV Cam现有3D打印外壳的安装边界展开，没有额外增加整机的外凸尺寸，整体外轮廓完全贴合原有外壳的模组安装仓内壁，不会干涉原有外壳的组装拼接，也不会遮挡镜头的有效成像视场。

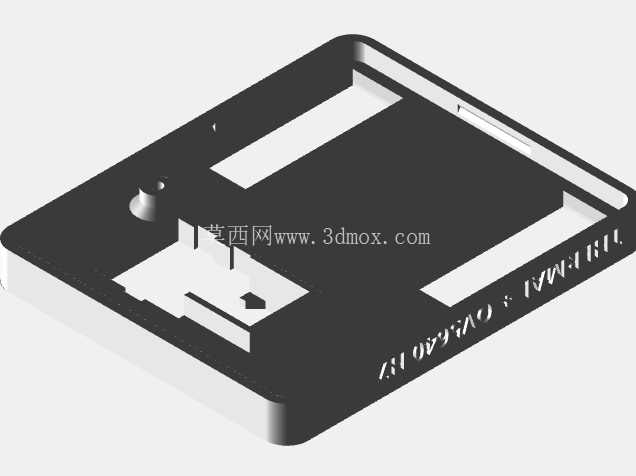

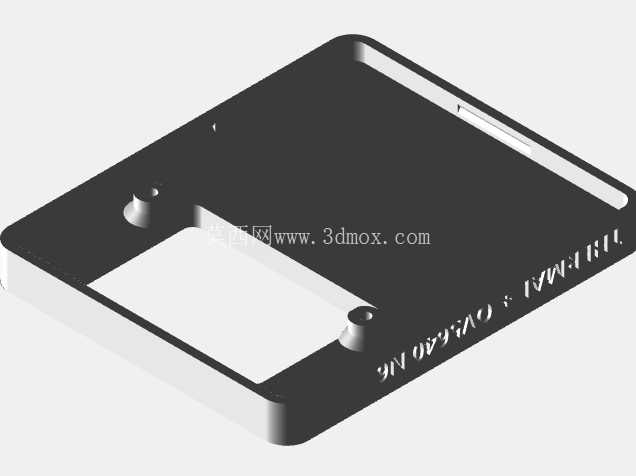

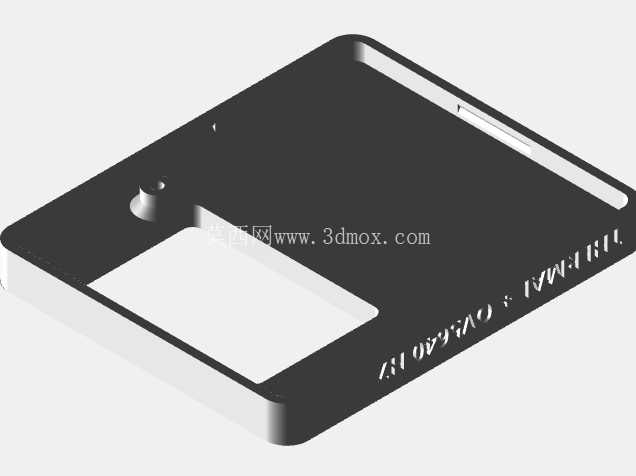

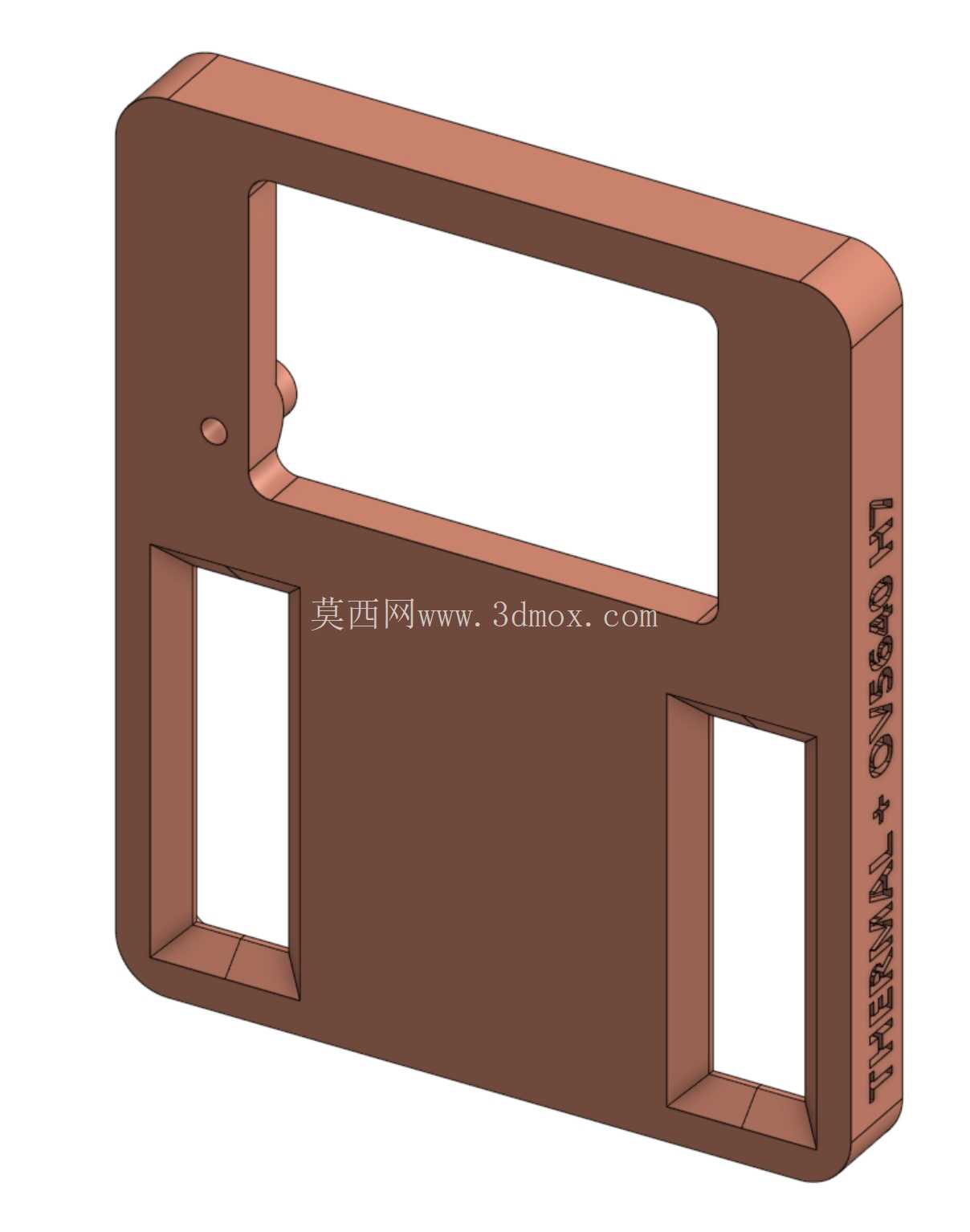

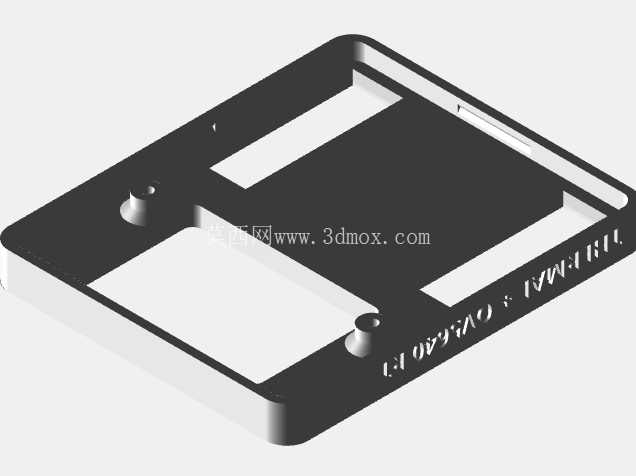

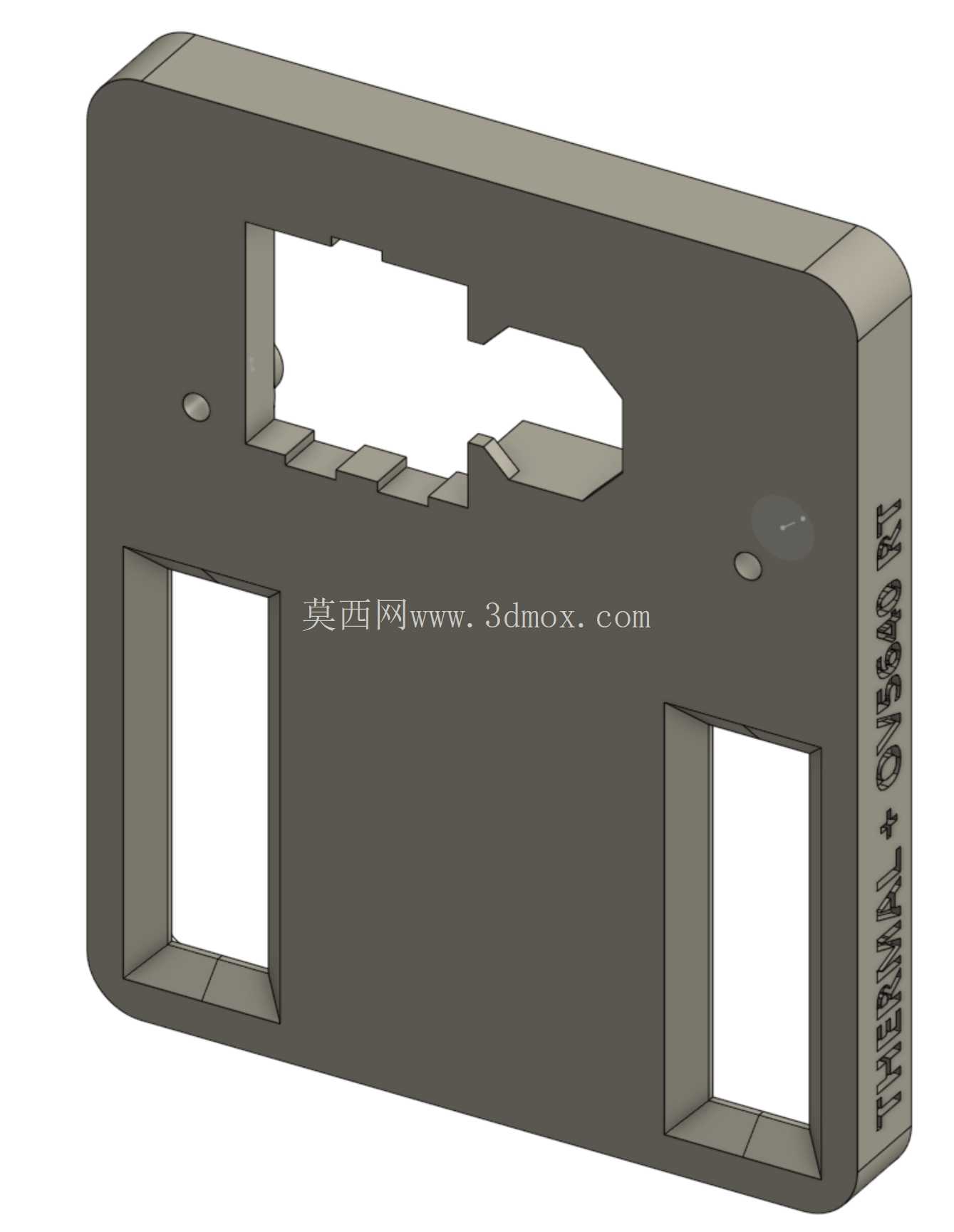

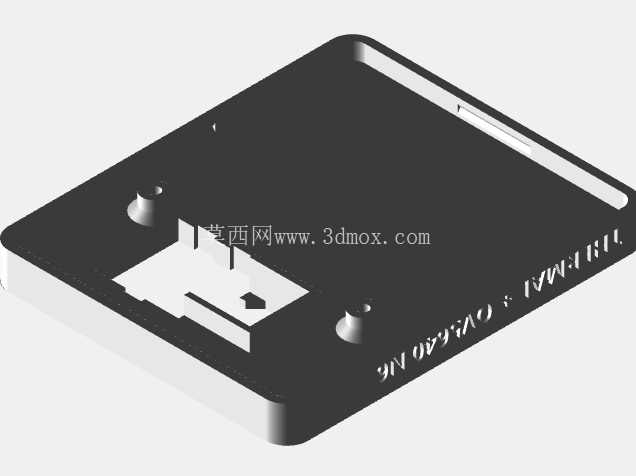

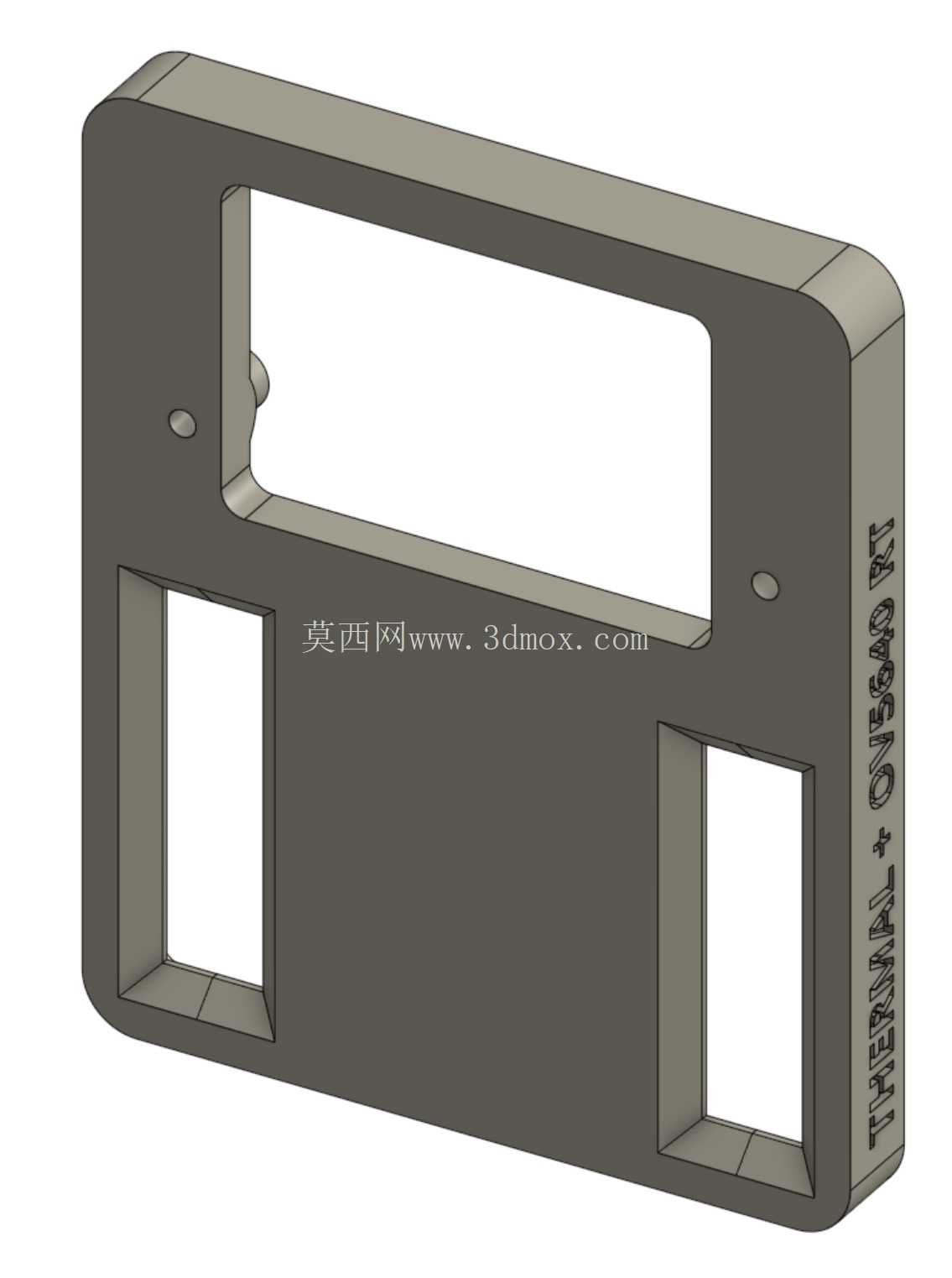

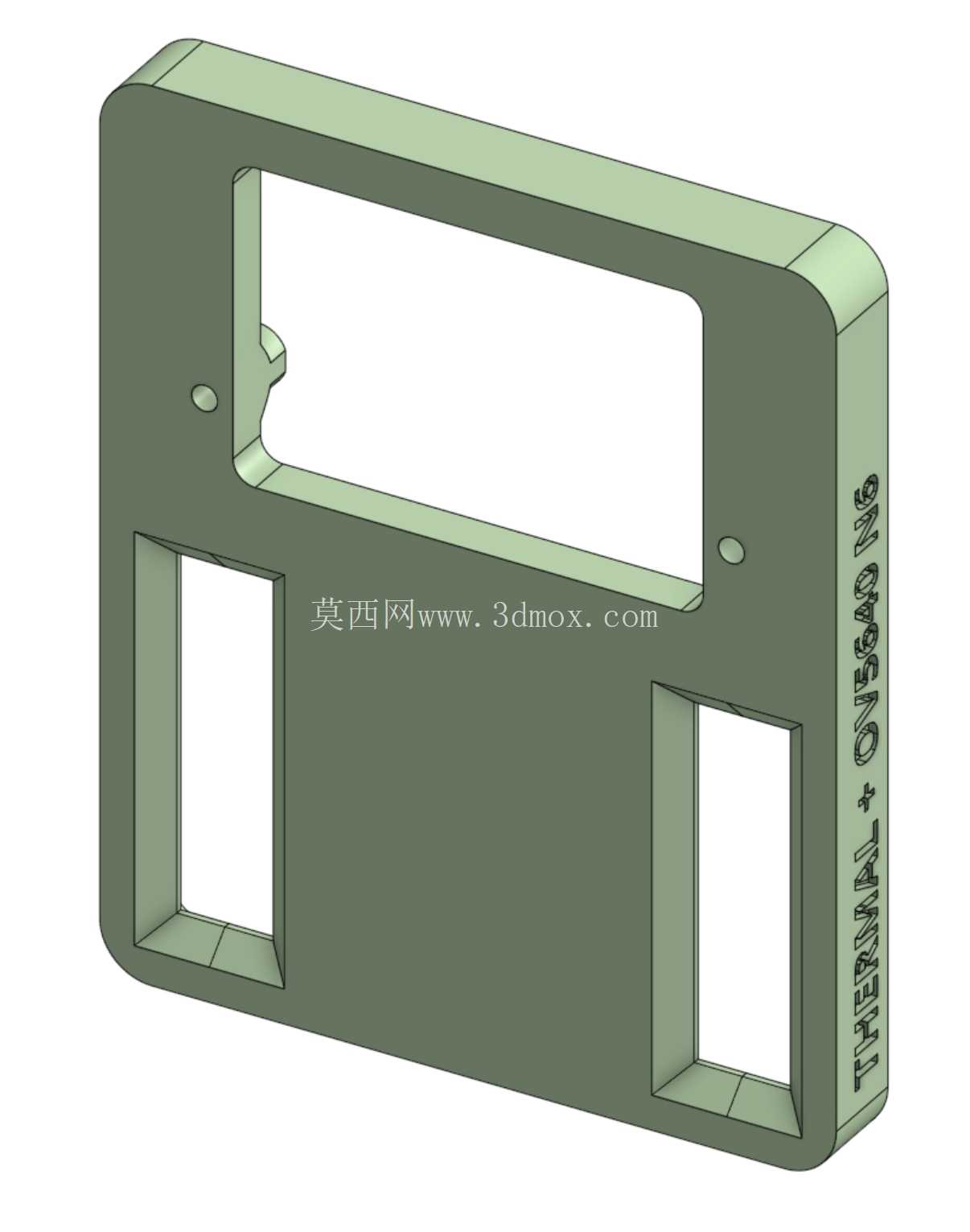

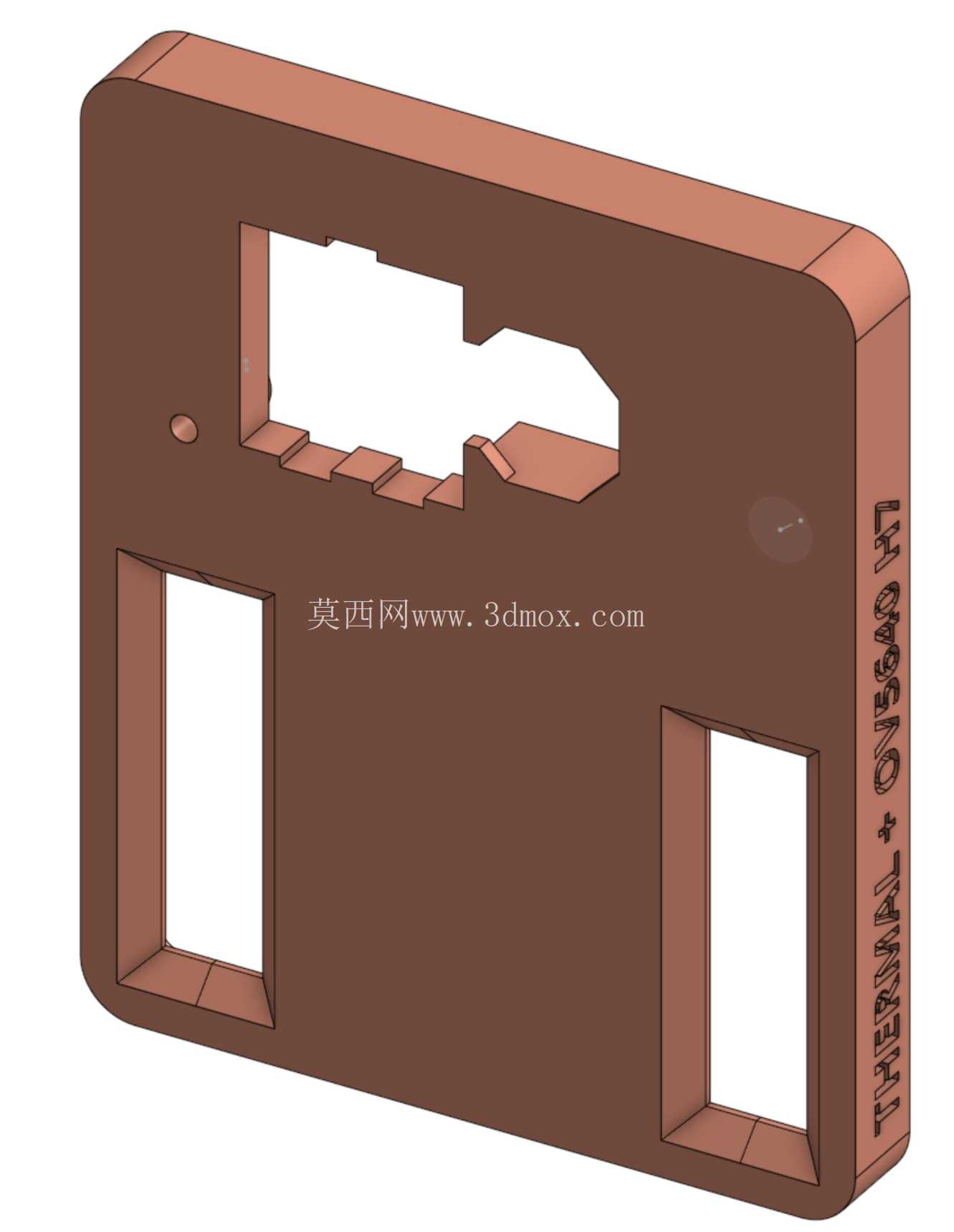

　　从结构设计逻辑来看，这款保护盖没有采用螺丝固定的方案，而是选择了全周卡扣式的连接结构，卡扣的扣合量控制在0.8mm，既保证了安装后不会因为设备振动、轻微冲击出现松脱，又不需要借助额外工具就能完成拆装，方便开发过程中对模组进行调试、更换。保护盖对应两个成像通路的位置做了精准的开孔避让，开孔边缘做了0.3mm的倒角处理，避免安装时刮蹭镜头表面的镀膜，同时开孔尺寸比镜头通光口径大1.2mm，既不会遮挡成像边缘的光线，又能阻挡大部分直径超过1mm的杂物直接接触镜头表面。保护盖侧面预留了模组丝印的避让槽，不会因为安装保护盖遮挡模组的型号标识，方便后续维修时快速确认模组参数。

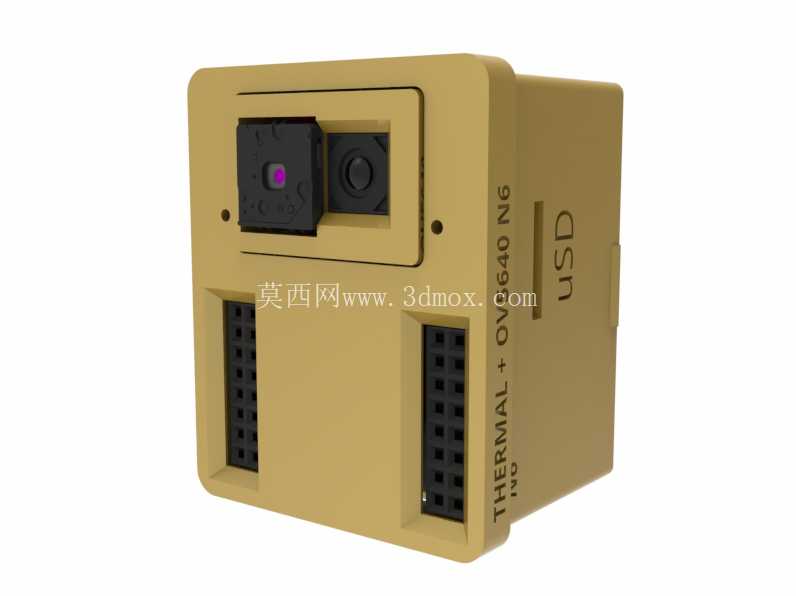

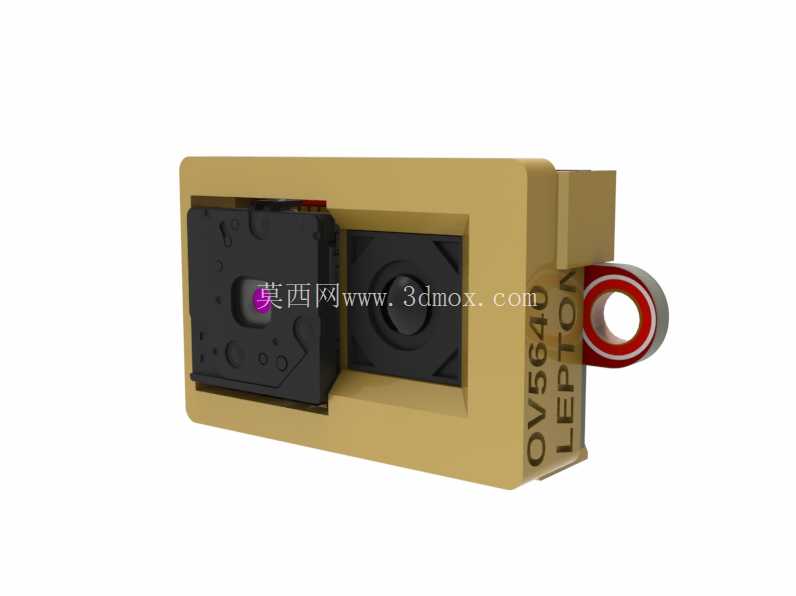

　　在实际应用场景中，这款保护盖适配的是搭载OV5640与Lepton热成像模组的OpenMV视觉平台，这类平台常被用于小型无人机的巡检载荷、工业设备的温度异常检测、实验室的多光谱数据采集、教学场景下的嵌入式视觉开发等场景，这些场景下设备往往需要频繁移动、拆装，甚至会在有粉尘、细小碎屑的环境中工作，保护盖可以在不影响成像效果的前提下，为核心成像模组提供基础的物理防护，减少日常使用中镜头污损、模组磕碰的概率。从安装边界来看，保护盖的壁厚统一设置为1.5mm，既保证了3D打印时的结构强度，不会因为壁厚过薄出现打印件翘曲、断裂的问题，又不会过多占用模组安装仓的内部空间，不会挤压到模组的连接排线，避免排线被压折导致的接触不良问题。

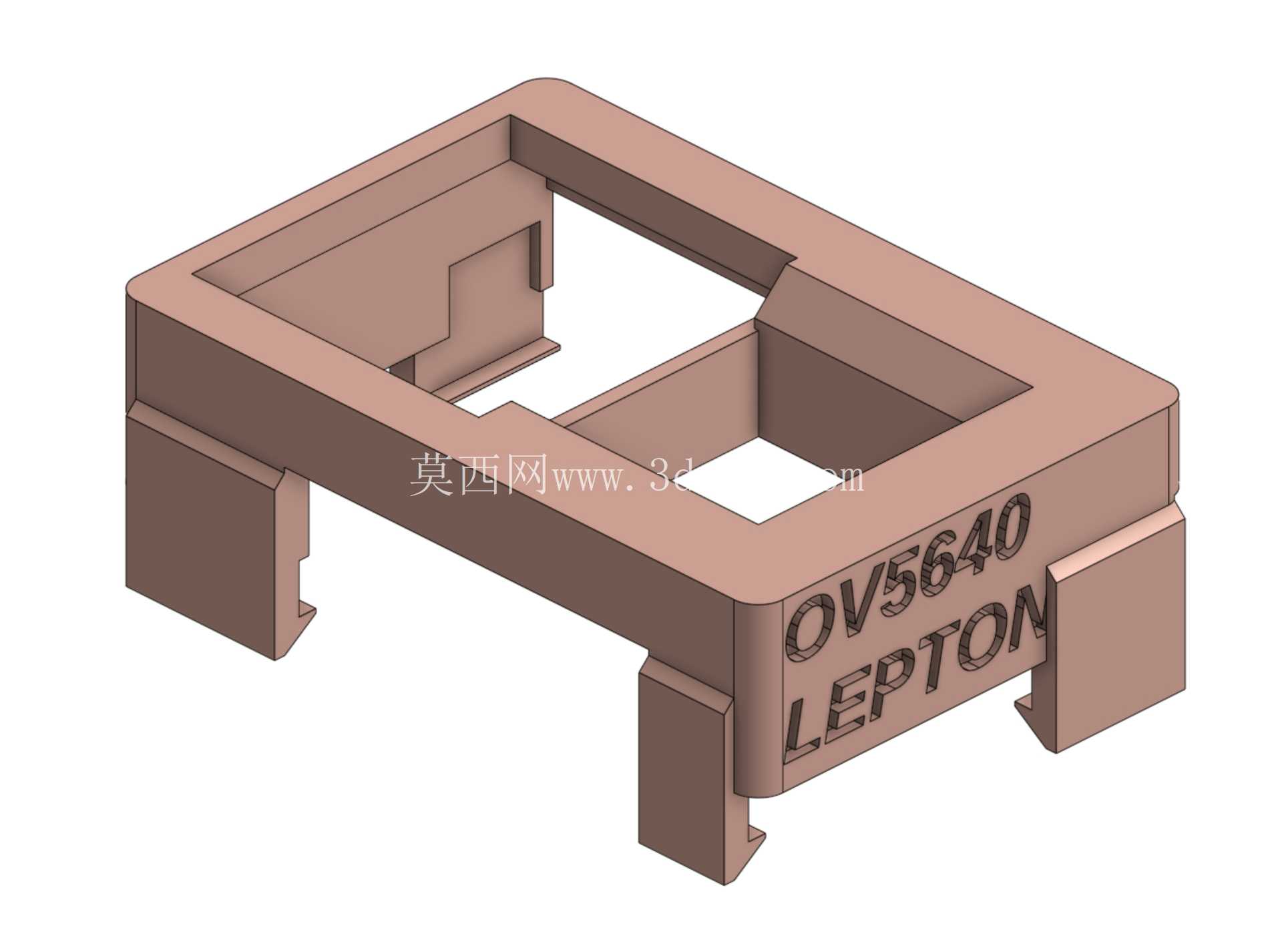

　　卡扣的位置对应原有外壳内部的卡槽位置，安装时只需要将保护盖对准模组位置轻压，听到卡扣扣合的声响即可完成固定，拆卸时只需要用指甲或薄塑料片轻轻拨开两侧的卡扣就能取下保护盖，整个拆装过程不需要拆卸整机外壳，大幅提升了调试阶段的操作效率。在结构细节处理上，保护盖与模组接触的面做了0.2mm的间隙设计，不会直接压在模组的电路板或元器件表面，避免安装时压力过大损伤模组上的贴片元件，同时这个间隙也能预留出一定的空气流通空间，减少模组工作时的热量积聚，避免热成像模组因为局部温度升高影响测温精度。保护盖外侧的挂耳结构与原有外壳的安装孔位对齐，不会干涉原有外壳的固定螺丝安装，也不会影响整机的外接支架安装。对于做嵌入式视觉设备二次开发的结构工程师来说，这类防护结构的设计不需要复杂的曲面建模，核心是要精准匹配现有模组与外壳的安装尺寸，平衡防护性能、拆装便利性与成像无遮挡三个核心需求，这款保护盖的设计刚好抓住了这几个核心点，没有多余的装饰性结构，所有结构特征都服务于实际使用需求，不管是个人开发者做项目原型制作，还是小批量的教学设备组装，都能直接适配使用，不需要再对结构做额外的修改调整。
