农用旋耕作业设备三维结构设计

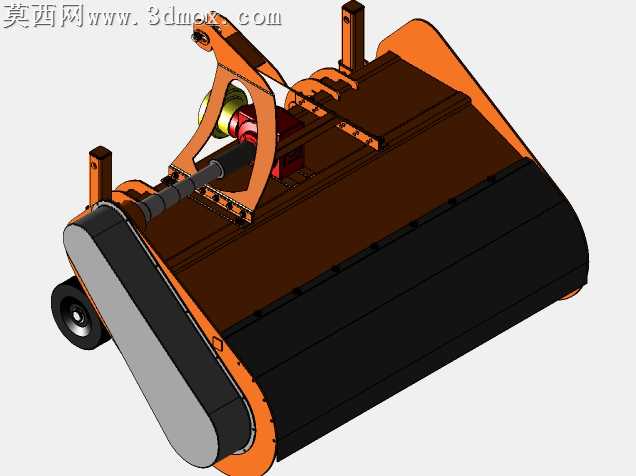

本作品为农用旋耕机的三维结构设计，建模过程中采用自顶向下的设计思路，先完成整体工作幅宽、悬挂连接尺寸、传动布局的整体框架搭建，再逐步拆分细化各个功能部件。首先完成悬挂架部分的建模，严格匹配农用拖拉机后悬挂的标准连接尺寸，设计了带加强筋的悬挂臂结构，保证与动力设备连接的结构强度，建模时对悬挂销轴的配合公差做了预留设计，确保实际装配时的安装适配性。传动部分采用侧边齿轮传动的布局，建模过程中还原了传动箱内部的齿轮啮合结构、轴承安装位、油封密封槽的细节，对输入轴的花键连接结构做了精准还原，保证动力传递路径的结构合理性。旋耕刀辊部分是设备的核心工作部件，建模时按照标准旋耕刀的排列规则完成刀座的螺旋排布设计，每一个刀座的焊接角度、安装位置都经过参数化排布，保证作业时刀辊受力均匀，减少作业过程中的振动冲击，刀辊两端的轴承座、密封端盖都做了完整的结构还原，兼顾作业时的防尘密封需求。罩壳部分采用弧形流线型设计，建模时通过曲面造型完成罩壳的顺滑曲面构建，既可以阻挡耕作时的土块飞溅，也能引导碎土回落，提升耕作后的地表平整度，侧边的传动带护罩做了快拆式的安装结构设计，方便后期的维护保养。渲染阶段对不同部件赋予了对应的材质属性，悬挂架、罩壳侧边支架赋予了橙色农机专用漆材质，模拟真实农机的漆面质感，刀辊主体、罩壳主体赋予了耐磨黑色涂层材质，传动部件的金属部分赋予了铸铁、调质钢的金属材质，橡胶行走轮赋予了黑色橡胶材质，通过光影调整突出各个部件的结构层次，清晰展现设备的整体装配关系。整个模型完整还原了旋耕机从悬挂连接、动力传递到耕作执行的全部结构，所有部件的装配关系都符合实际农机的设计逻辑，可用于农机结构教学、产品改型设计的参考使用。
