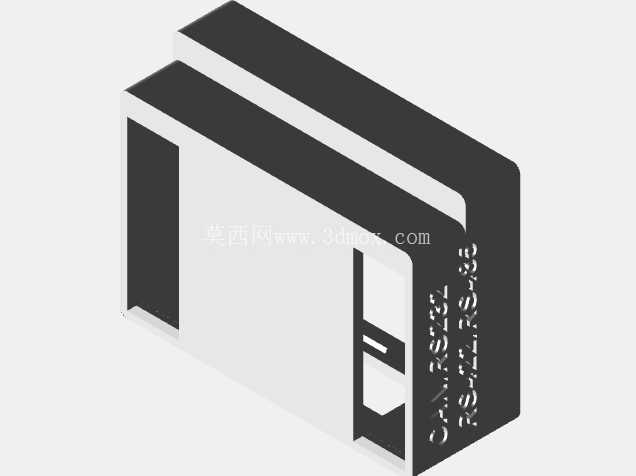

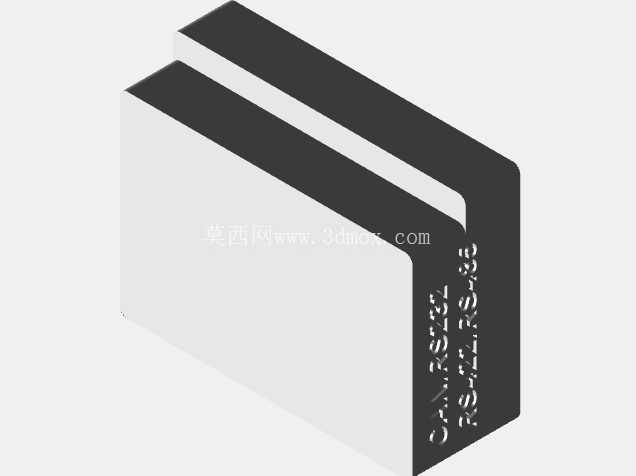

CAN与串口通讯扩展板卡扣式防护屏蔽盖

在嵌入式视觉检测、工业现场数据采集、小型自动化设备联机通讯的场景里，OpenMV Cam这类微型智能相机常需要外接CAN、RS232、RS422、RS485这类通讯扩展板，来对接PLC、工业传感器、上位机等不同协议的设备，而扩展板裸露在外的排针、接口不仅容易在设备拆装、走线拉扯时出现物理损伤，车间内的金属粉尘、切削液飞溅也会导致接口氧化、接触不良，甚至在强电磁干扰的车间环境里出现通讯丢包、信号错乱的问题，这款屏蔽盖就是针对这类扩展板的防护需求做的配套结构设计。

从结构设计逻辑来看，这款屏蔽盖没有采用螺丝固定的方案，而是选择了全周卡扣式的连接结构，卡扣的扣合量控制在0.8mm，拔脱力设置在15N-20N区间，既可以保证日常设备运行、轻微震动场景下盖板不会松脱，又能在需要维护扩展板的时候，用塑料撬棒从盖板预留的撬口位置逐步施力撬开，避免用一字螺丝刀这类金属工具硬撬时划伤扩展板PCB、碰歪排针的问题——设计时特意在盖板两侧对应扩展板接口的位置做了避让缺口，不会遮挡CAN、RS232、RS422、RS485的通讯接口，外接通讯线缆的时候不需要拆下盖板，不会影响正常接线操作。

安装边界上，这款屏蔽盖的内轮廓完全匹配对应型号通讯扩展板的外尺寸，内壁做了0.2mm的均匀间隙，既不会因为尺寸公差导致盖板装不进去，也不会因为间隙过大出现晃动、异响；盖板安装完成后，整体顶面和配套3D打印外壳的顶面齐平，不会突出外壳表面，在设备嵌入安装到机柜、设备机架的时候不会出现干涉，整体厚度控制在12mm，不会额外增加相机组件的整体安装高度，适配原有OpenMV Cam配套3D打印外壳的安装孔位，不需要对外壳做二次打孔、打磨修改就能直接装配。

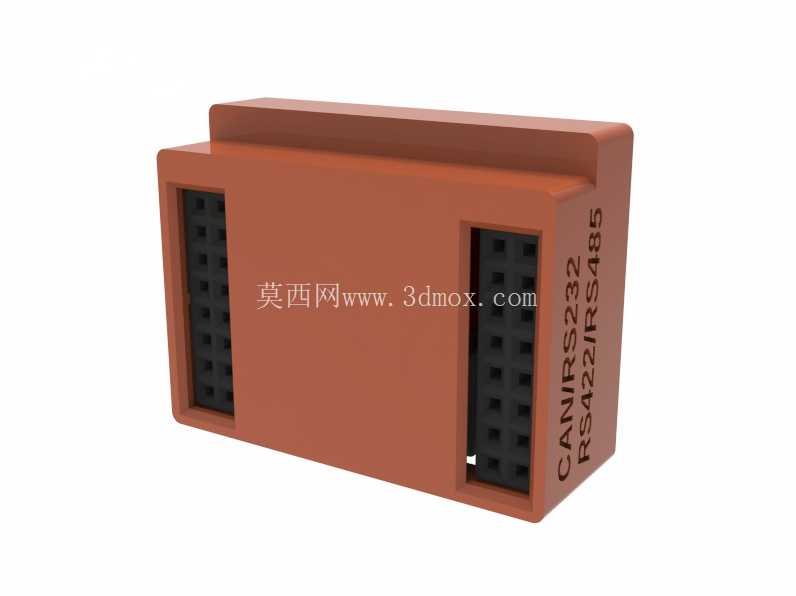

功能特性上，盖板采用实体封闭结构覆盖扩展板的非接口区域，一方面可以阻挡车间内的金属碎屑、粉尘落到扩展板的排针、芯片引脚位置，减少引脚短路、氧化的风险，另一方面封闭结构可以对外部的电磁干扰起到一定的屏蔽作用，降低变频器、伺服电机工作时产生的电磁辐射对通讯信号的影响，减少CAN总线、串口通讯的丢包率；盖板侧面做了阴刻的接口标识，对应CAN/RS232、RS422/RS485的接口位置，现场接线的时候不需要翻查手册就能快速对应接口，减少接错线的概率。

实际使用的时候需要注意，这款盖板的卡扣是和扩展板的板边直接扣合的，如果是做了三防漆涂覆的扩展板，安装前要确认板边卡扣位置的三防漆已经清理干净，避免卡扣扣合时刮掉三防漆碎屑落到PCB上；如果设备是长期在高振动的设备上使用，比如安装在冲压设备、移动AGV小车上的视觉检测单元，可以在卡扣位置点少量的硅橡胶做辅助固定，避免长期振动导致卡扣松脱，后期维护的时候只需要用小刀划开硅橡胶就能正常拆下盖板，不会损伤扩展板。另外设计时特意没有在盖板上做散热孔，是考虑到这类通讯扩展板本身的工作功耗极低，正常工作时芯片温升不超过5℃，封闭结构完全可以满足散热需求，反而开孔会让粉尘、切削液更容易进入扩展板区域，得不偿失。
