OpenMV云台卡扣式3D打印防护外罩

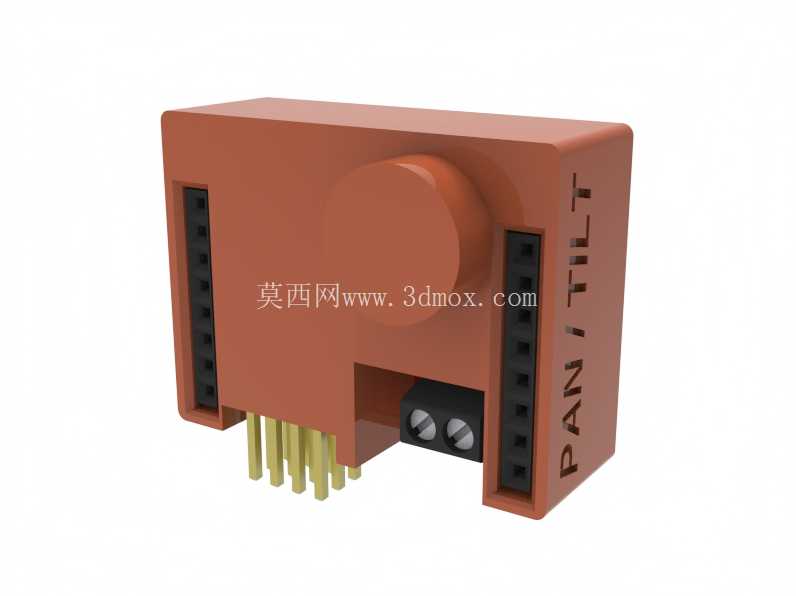

　　在嵌入式视觉开发、小型云台巡检模组的实际搭建场景中，OpenMV Cam作为轻量化的机器视觉核心模块，常需要搭配平移倾斜云台实现多角度视觉采集，而模块本身的排针、接口与核心电路板在调试、安装到3D打印设备外壳的过程中，很容易因为磕碰、接线拉扯、外界粉尘侵入造成引脚弯折、焊点脱落或者电路短路问题，这款平移倾斜护罩正是针对该类应用场景设计的配套防护结构。从实际安装适配的角度来看，护罩的内部型腔完全贴合OpenMV Cam搭配Pan&Tilt云台扩展板后的顶部轮廓，所有安装边界都做了0.2mm的适配公差预留，既不会因为尺寸过紧造成装配时挤压电路板元件，也不会因为间隙过大出现护罩晃动、移位的问题。护罩侧面预留的排针让位槽完全对应扩展板两侧的排针位置，安装后不会遮挡外接接线的插拔空间，底部的插针让位缺口刚好对应云台扩展板的金色排针与接线端子区域，不需要额外修剪护罩就能完成装配，不会干涉原有云台的舵机接线与信号传输。设计上采用全周卡扣式的固定结构，没有额外使用螺丝或者粘接剂，卡扣的扣合量设置为0.8mm，配合3D打印常用的PLA、PETG材料的韧性，能够牢固卡在电路板与扩展板的拼接缝隙处，日常搬运、调试过程中不会出现松脱。

　　需要拆卸维护的时候，只要用塑料撬片从护罩边缘的预留撬位逐步撬开卡扣就能取下护罩，设计时特意规避了使用一字螺丝刀撬动的操作引导，避免金属工具打滑刮伤电路板或者戳伤表面元件，同时针对隐藏式卡扣版本的拆卸难点做了结构提示，避免用户强行拆卸造成电路板损坏。护罩侧面的标识区域做了阴刻的PAN/TILT字样，安装后可以快速识别模块的云台功能属性，在多模组搭建的视觉阵列场景中，能够快速区分不同功能的扩展模块，减少调试时的模块识别成本。外表面做了均匀的壁厚设计，整体壁厚统一为1.5mm，既能够提供足够的抗冲击防护能力，也不会因为壁厚过大造成打印耗材浪费、整体重量增加，不会给云台舵机增加额外的负载负担，不会影响云台原有的转动精度与响应速度。

　　护罩顶部的圆形凸起结构对应扩展板上的核心元件位置，做了局部加高避让，不会挤压到板载的 tallest 元件，避免装配时压伤元件。从实际使用场景来看，这款护罩既可以在裸板调试阶段为模块提供基础的防磕碰防护，也可以在模块装入3D打印的设备外壳时，作为电路板与外壳之间的缓冲隔离层，避免外壳内壁的打印毛刺、支撑残留刮伤电路板表面的贴片元件。针对嵌入式视觉开发场景中经常出现的桌面杂物掉落、接线时工具误碰电路板的问题，护罩覆盖了电路板除接口、排针外的所有核心区域，能够阻挡大部分的意外冲击与粉尘飘落，同时不会遮挡模块的镜头安装区域，不会对视觉采集造成任何干涉。

　　在结构设计的细节上，所有的棱边都做了R0.5的圆角处理，既能够避免3D打印后锐边划手，也能够减少打印过程中的应力集中，降低打印件翘边的概率。卡扣的位置分布在护罩的四个边角，扣合时受力均匀，不会出现单侧翘起的问题，反复拆装50次以上卡扣也不会出现断裂，能够满足开发过程中频繁调试、烧录程序时的拆装需求。针对部分用户将模块安装在移动机器人、小型巡检设备上的使用场景，护罩的卡扣结构做了防松设计，在设备移动产生持续振动的工况下，护罩也不会出现松脱掉落的问题，能够持续为电路板提供可靠防护。
