通讯接口JCB插接连接组件结构设计

　　在工业通讯、设备电控信号传输场景中，这类JCB插接组件是实现设备间信号稳定连通的核心基础部件，区别于民用消费级接插件，工业场景下的插接结构需要兼顾插拔便捷性、连接可靠性与长期抗疲劳性能，避免设备运行过程中因振动、温变出现接触不良、信号中断的问题。从结构设计逻辑来看，该组件采用公母对插的分体式结构，公端集成多组平行排布的接触插针，插针根部做了加宽的应力释放结构，避免反复插拔过程中插针根部出现应力集中断裂的问题；母端对应设置匹配的接触弹片腔室，插合时插针沿导向斜面滑入接触位，弹片的预紧力可以保证接触面始终保持足够的接触压力，降低接触电阻，减少信号传输过程中的损耗。

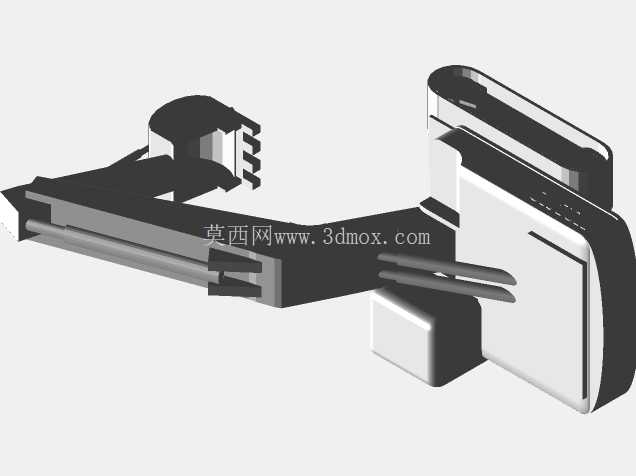

　　整体外形采用L型布局设计，这种结构主要适配设备内部走线空间受限的安装场景，当设备侧壁的接口安装深度不足时，L型结构可以将接线方向从垂直于安装面转为平行于安装面，大幅压缩接口向外的突出尺寸，避免与周边其他部件产生安装干涉。安装边界方面，公端尾部预留了线束压接的固定位，压接区域做了防滑齿结构，线束压接后可以承受不低于30N的轴向拉力，不会因为线束拖拽导致插针与线束脱开；母端外壳两侧设置了卡扣式锁紧结构，公母端插合到位后卡扣会自动卡入公端外壳的卡槽内，需要按压卡扣解锁才能完成拔插操作，避免设备运行振动导致接插件自然松脱。接触件的排布采用等间距平行布局，相邻插针之间设置了绝缘隔离筋，既可以避免插针歪斜导致相邻引脚短路，也能提升插合过程的导向精度，盲插状态下也能顺利对位，不会出现插针顶弯的问题。外壳部分采用硬质绝缘工程塑料材质，表面做了哑光防滑处理，插拔操作时手部有足够的摩擦力，不会出现打滑的情况；外壳的转角位置全部做了R2以上的圆角过渡，没有尖锐棱角，既可以避免装配过程中划伤操作人员手部，也能减少应力集中，提升外壳的抗冲击性能。

　　在实际应用中，这类插接组件多用于工业控制设备内部的板间信号连接、小型通讯设备的外接信号接口、检测仪器的信号传输端口，相比焊接式的固定连接方式，采用这类插接组件可以大幅提升设备的装配效率，后期设备维护时也不需要反复焊接线束，直接拔插即可完成部件更换，降低现场维护的操作难度。设计过程中针对插拔寿命做了专项结构优化，接触弹片采用高弹性铜合金材质，表面做镀镍处理，既保证足够的弹性恢复力，也能提升接触面的抗氧化性能，经过上千次反复插拔后，接触压力仍然可以保持在设计要求范围内，接触电阻不会出现明显升高。

　　接口的插合面设置了一圈凸起的密封筋，当对接完成后密封筋会压合在对接端的端面上，可以阻挡日常环境中的粉尘、少量溅水进入接触腔室，适配多数非极端恶劣的工业现场使用场景。整体结构没有多余的冗余设计，所有结构特征都服务于连接可靠性、操作便捷性与安装适配性，在满足信号传输功能的前提下，尽可能压缩整体外形尺寸，适配更多紧凑空间的安装需求，结构拆分后零件数量少，注塑与冲压加工的工艺性好，适合批量生产加工，装配过程也不需要复杂的专用工装，人工即可完成快速组装，有效控制生产与装配的综合成本。
