气动压力表集成式安装固定支架结构

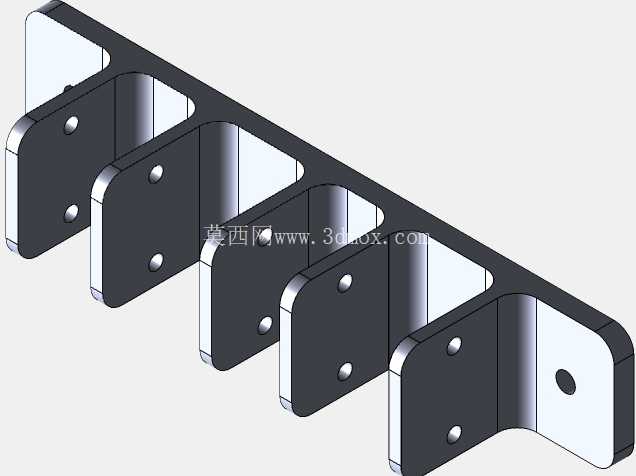

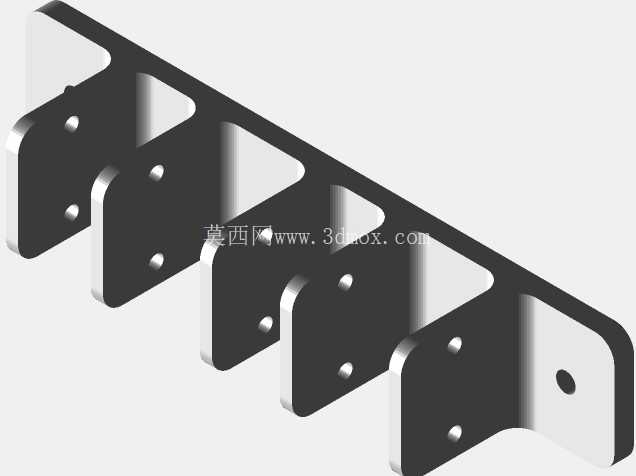

　　在气动控制回路的集成化布局场景中，这类多工位安装支架是气路元件排布的核心承载结构，常见于小型气动控制单元、桌面级自动化设备气路模块、教学实验气动台的元件集成安装环节，解决零散气动元件排布杂乱、管路走线无序、安装定位不准的实际工程问题。不同于单表安装的简易表座，该支架采用一体化钣金折弯成型结构，沿长度方向依次排布多个独立安装工位，可同时承载两块气动压力表（分别对应高压供气回路与低压工作回路的压力监测）、一台压力调节器以及一个泄压阀，将原本需要分散固定在安装板上的四个核心气路元件整合在同一支架上，大幅压缩气路单元的整体安装空间。从结构设计逻辑来看，支架主体采用等厚钣金冲压折弯工艺加工，每个安装工位都设置了垂直于支架安装基面的折弯立板，立板上预制的安装孔位完全匹配对应气动元件的安装销钉孔径与孔距，元件装配时无需额外打孔对位，只需将销钉穿过立板孔位与元件本体的安装孔即可完成定位固定，销钉末端可采用卡簧或者铆压方式锁止，避免设备运行过程中振动导致元件松脱。支架最外侧的安装位预留了更大的避让空间，对应泄压阀的排气方向预留了足够的安全间隙，避免泄压时高速气流直接冲刷相邻元件或者布线区域。

　　相邻两个安装立板之间的间距经过精准核算，既保证每个元件的安装操作空间足够，方便操作人员使用工具紧固销钉或者连接气路接头，又尽可能缩小相邻元件的间距，减少连接管路的长度，降低气路压力损失。支架底部的安装基面设置了贯穿的固定孔位，可通过螺栓将整个支架连同预装完成的气路元件整体固定在设备侧壁、电路板安装架或者气动单元的安装底板上，预装完成的模块可整体拆装，大幅提升设备装配与后期维护的效率。从安装边界尺寸来看，支架整体呈长条形排布，宽度方向的尺寸控制在所有元件安装后不超出立板外侧边缘，避免与设备内部其他结构产生干涉；高度方向的尺寸以最高的压力表元件高度为基准预留余量，保证压力表表盘完全露出，方便操作人员实时读取压力数值。

　　折弯立板的折弯半径匹配所选钣金材料的折弯工艺要求，避免折弯处出现应力集中导致的开裂问题，所有安装孔位都做了去毛刺处理，防止销钉装配时刮伤元件表面或者破坏销钉的防腐镀层。在实际应用中，这类集成支架的使用场景覆盖了绝大多数需要紧凑布置气路监测与调节元件的设备，比如小型气动机械手的控制气路、桌面型点胶设备的压力调节单元、自动化产线的小型气动工装控制模块，相比传统的在安装板上逐个打孔固定元件的方式，采用该集成支架可将气路元件的装配时间缩短60%以上，同时因为元件排布位置统一，后期维护时更换压力表或者调压阀不需要重新调整位置，管路连接的一致性更好，也减少了因为安装位置偏差导致的管路弯折、气路堵塞等问题。

　　设计过程中需要重点核对每个元件的安装尺寸公差，尤其是销钉孔的位置度公差，必须保证元件安装后与立板贴合紧密，没有歪斜情况，否则会导致压力表读数不准、调压阀调节卡滞等问题；同时要考虑支架的承重能力，虽然气动元件本身重量不大，但设备运行时的振动会产生持续的交变载荷，钣金厚度的选择需要满足长期振动下不产生变形的要求，立板与基面的折弯处需要保证足够的强度，避免长期受力后立板出现歪斜偏移。另外，支架上的每个安装位都做了圆角处理，避免锐边划伤操作人员或者损坏气路软管，相邻工位之间的立板同时起到了元件分隔的作用，避免不同元件的连接管路互相缠绕，也能在一定程度上阻挡某个元件出现漏气时对相邻元件的直接冲刷。整个支架没有多余的冗余结构，所有结构特征都服务于元件定位、安装固定、空间避让这几个核心功能，完全是从实际装配与使用需求出发的功能性结构设计，没有额外的装饰性特征，符合工业零部件设计的实用原则。
