OpenMV Cam配套卡扣式电池扩展板保护盖

在嵌入式视觉开发场景中，OpenMV Cam作为轻量化的机器视觉开发模块，常被部署在移动巡检机器人、小型智能检测设备、户外图像采集节点等脱离固定供电的场景中，配套的电池扩展板是实现设备离线运行的核心配件，但扩展板上裸露的接线端子、DC电源接口、排针引脚在设备装配、调试、移动运输过程中，极易因磕碰、异物掉落、接线拉扯出现引脚弯折、接口松动、电路短路等问题，直接影响整套视觉采集系统的运行稳定性。这款保护盖正是针对该类痛点设计的结构防护件，适配OpenMV Cam配套电池扩展板的安装尺寸，整体采用卡扣式无螺丝固定结构，无需额外在扩展板或视觉模块上加工安装孔位，也不需要额外的紧固件，即可完成与扩展板、3D打印设备外壳的装配固定。

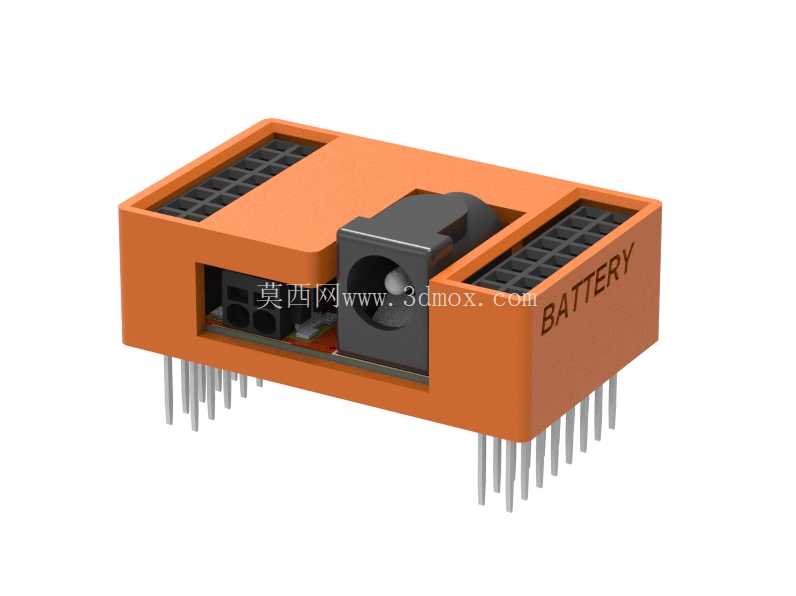

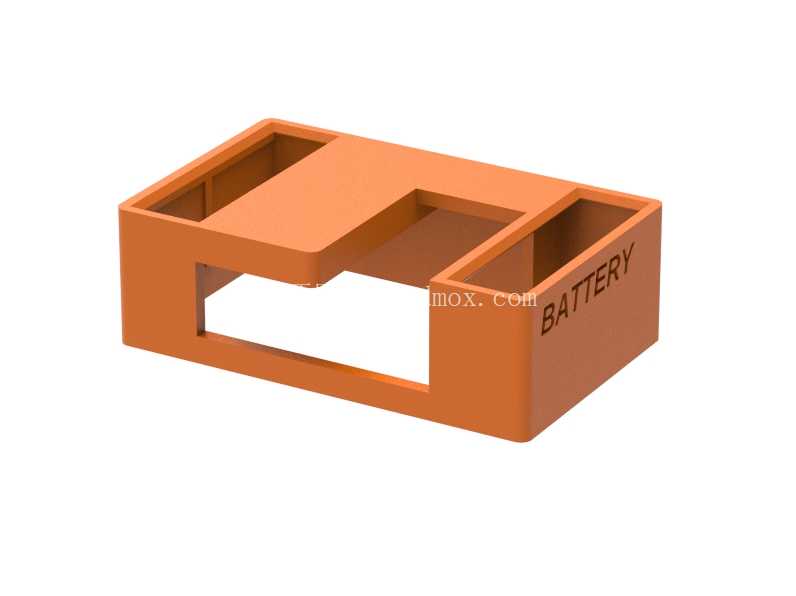

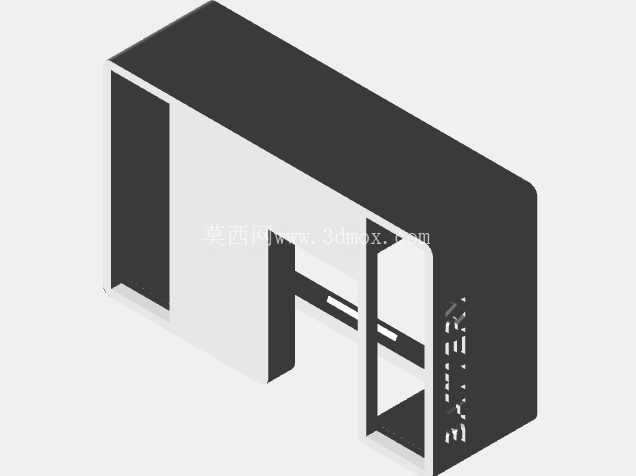

从结构设计逻辑来看，这款保护盖的外形完全贴合电池扩展板的外轮廓边界，内侧设置的多组卡扣位精准对应扩展板边缘的卡槽结构，装配时只需对准位置轻压即可完成扣合，扣合后保护盖与扩展板表面贴合紧密，不会出现松动晃荡的情况，同时盖体边缘预留了排针引脚的穿出槽位，不会干涉扩展板与OpenMV Cam主板之间的排针对接，也不会遮挡扩展板侧面的BATTERY标识区域，方便运维人员快速识别接口方向。盖体上对应DC电源接口的位置做了精准的开孔避让，开孔尺寸与DC插座的外径匹配，既不会影响电源插头的正常插拔，也能对插座根部的焊接位置形成结构防护，避免插头插拔时的侧向力拉扯焊盘导致电路板开焊。

考虑到实际使用中可能存在的盖板拆卸需求，设计时在盖体与扩展板的接缝处预留了楔形工具的插入间隙，运维人员可使用塑料撬片等楔形工装插入间隙撬动卡扣即可取下盖板，设计过程中特意规避了一字螺丝刀等金属工具的拆卸适配，避免金属工具滑脱刮伤电路板上的贴片元件，或是不慎戳破电容、电阻等小型器件的封装。需要注意的是，该款保护盖的隐藏式卡扣结构在扣合后咬合力较强，若设备长期固定部署无需拆卸电池扩展板，扣合后可实现长期可靠的防护效果，若需频繁拆卸扩展板进行硬件调试，则需谨慎评估卡扣反复扣合的磨损情况，避免多次拆卸后卡扣断裂失去固定能力。

在安装边界上，这款保护盖的整体厚度控制在不超出OpenMV Cam搭配3D打印外壳后的总外形尺寸范围内，扣合后不会在设备外壳表面形成凸起，不会影响整套视觉模块在设备安装位上的固定，也不会干涉镜头的视场角范围。盖体的侧壁高度刚好覆盖扩展板上裸露的电子元件顶部，既能够阻挡外界的灰尘、细小金属碎屑掉落到电路板上造成短路，也能在设备受到轻微侧向磕碰时，最先承接冲击力，避免外力直接作用到扩展板上的元件。对于需要将OpenMV Cam部署在多震动的工业现场、或是移动类机器人平台上的场景，这款保护盖还能对扩展板上的电池接线端子形成限位，避免设备长期震动导致接线松脱，提升供电回路的连接可靠性。

从实际应用的适配性来看，这款保护盖的结构完全围绕电池扩展板的硬件布局设计，没有多余的冗余结构，整体重量极轻，不会给移动类视觉设备增加额外的负载负担，卡扣的扣合力度经过适配，既不会因为日常使用中的震动出现松脱，也不会因为扣合力过大导致拆卸时损坏电路板。对于结构设计从业者而言，这类小型嵌入式配件的防护结构设计，核心在于精准匹配硬件的安装尺寸，在实现防护功能的前提下尽可能简化安装流程，同时兼顾运维过程中的拆卸需求，避免为了防护而大幅提升装配、维护的操作难度，这款保护盖的设计思路恰好贴合了嵌入式硬件配套防护件的核心设计逻辑，在有限的尺寸空间内平衡了防护性能、装配便捷性与运维友好性。
