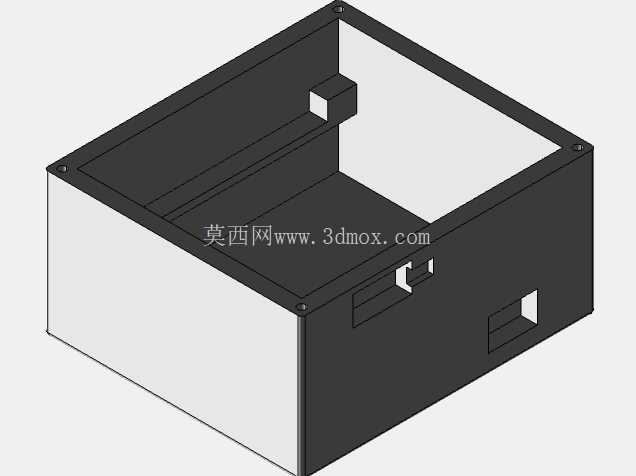

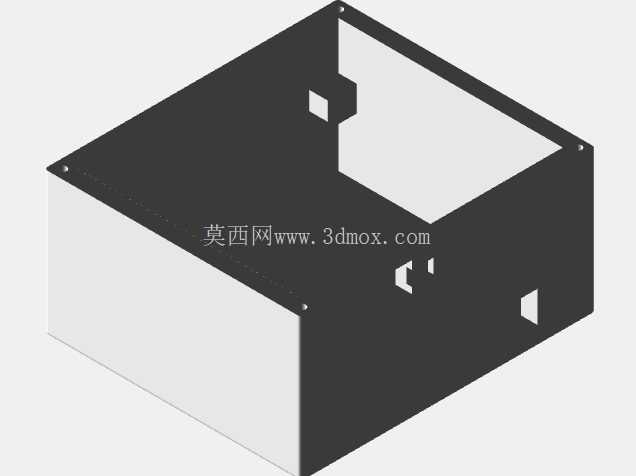

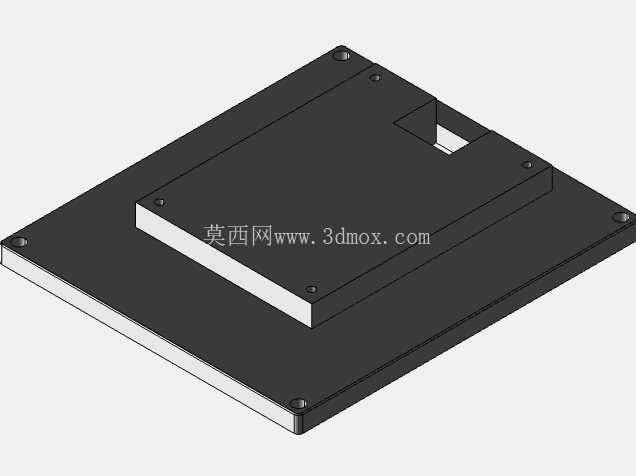

  做这类手持通讯终端的结构设计,最先要卡的是日常握持的人机边界,整机宽度控制在72mm以内,厚度不超12mm,单手握持时拇指能够覆盖正面80%的操作区域,边缘做R3.5的连续圆角过渡,避免长时间握持硌手的问题。从实际落地场景来看,这类设备要兼顾外勤作业、室内办公两类使用环境,外壳的分型线要避开日常握持的高频接触区域,侧边按键的凸起高度控制在1.2mm,按压力度设置在2.5N-3N区间,既保证盲操作时的触感反馈,也不会因为放在口袋里出现误触。内部堆叠的时候,要先把射频模块、电池仓、主板固定位的边界先锁死,电池仓预留0.3mm的泡棉压缩空间,避免跌落时电池移位拉扯排线,射频区域的塑料外壳厚度控制在1.2mm,不能做金属嵌件,防止信号屏蔽。

  之前做同类项目踩过的坑,就是把天线净空区留得不够,这次设计的时候特意把天线支架的位置往顶部挪了2mm,和金属中框的间距保持在1.8mm以上,保证全频段信号的收发稳定性。接口部分统一放在机身底部,Type-C接口周围做一圈0.5mm高的凸台,既可以增强接口处的结构强度,也能在平放桌面时避免接口直接接触桌面磨损,旁边的麦克风拾音孔做斜向开孔,减少直吹时的风噪影响。外壳的卡扣布局按照间距25mm均匀排布,卡扣的咬合深度0.8mm,拆装的时候不会出现局部卡滞或者断裂的问题,螺丝柱全部做铜嵌件预埋,柱壁厚度1mm,锁螺丝时的扭力控制在1.8kgf·cm,防止柱体开裂。

  屏幕贴合区域预留0.15mm的双面胶粘贴位,四周做高出屏幕0.2mm的防撞胶条,1米高度跌落至水泥地面时,屏幕不会直接接触受力面。侧边的SIM卡托做双层密封胶圈,胶圈压缩率设置在25%,满足日常泼溅的防护需求,卡托弹出孔的位置避开内部主板走线,防止卡针误插损坏电路板。背部的摄像头区域做局部凸起,凸起高度比摄像头镜片高0.3mm,镜片周围做一圈CD纹装饰圈,装饰圈和后盖的配合间隙控制在0.05mm,不会出现积灰的问题。设计过程中反复调整了重心位置,把重量较大的电池模块放在整机中部偏下的位置,单手握持时不会出现头重脚轻的坠手感,整机重量控制在185g以内,长时间手持使用不会有明显的负重感。

  出声孔的位置设在机身底部右侧,开孔按照0.8mm直径等距排列,内部防尘网的粘贴位预留0.2mm的台阶,防止防尘网粘贴偏移堵住出声通道,音腔的密封容积控制在0.8cc,保证低频音效的输出效果。所有的筋位厚度都按照外壳壁厚的0.6倍设置,避免注塑成型时出现表面缩痕,转角处全部做R0.5的圆角过渡,减少应力集中的问题,跌落测试时不会出现转角开裂的情况。按键和外壳的配合间隙控制在0.1mm,按键周围做一圈0.05mm的避空位,按压时不会出现卡涩,按键表面做细微的防滑纹理,盲操作时能快速识别按键位置。内部的走线槽全部做圆角导向,排线装配时不会被锐边割伤绝缘层,主板固定位设置3个定位柱,装配时先通过定位柱预固定,再锁螺丝,避免主板装配偏移。
