电机驱动板卡扣式3D打印保护罩

在小型自动化设备、桌面级机器人以及开源硬件开发项目中，电机驱动板作为动力输出的核心控制部件，往往直接暴露在安装环境中，很容易受到接线端误触碰、金属碎屑掉落、装配过程剐蹭带来的损坏，不少做小型移动机器人、桌面机械臂的开发者都遇到过驱动板排针被撞歪、接线端子积灰短路、调试时螺丝刀误碰元件烧毁的问题，这款保护罩就是针对这类实际使用痛点设计的配套防护结构。

从结构设计逻辑来看，这款保护罩没有采用常见的螺丝固定方案，而是选择了全卡扣式的安装结构，整个罩体的卡扣点位完全匹配对应型号电机驱动板的板边轮廓与排针、端子的预留位置，安装时不需要额外准备螺丝、铜柱等紧固件，只需要对准板体边缘的卡位均匀施力按压，就能让卡扣牢牢卡在驱动板的PCB板边，实现无额外配件的快速装配，这种设计一方面减少了装配时的零件数量，避免小螺丝掉落丢失的麻烦，另一方面也不会在PCB上额外增加打孔的应力，不会对驱动板本身的电路结构造成任何破坏。

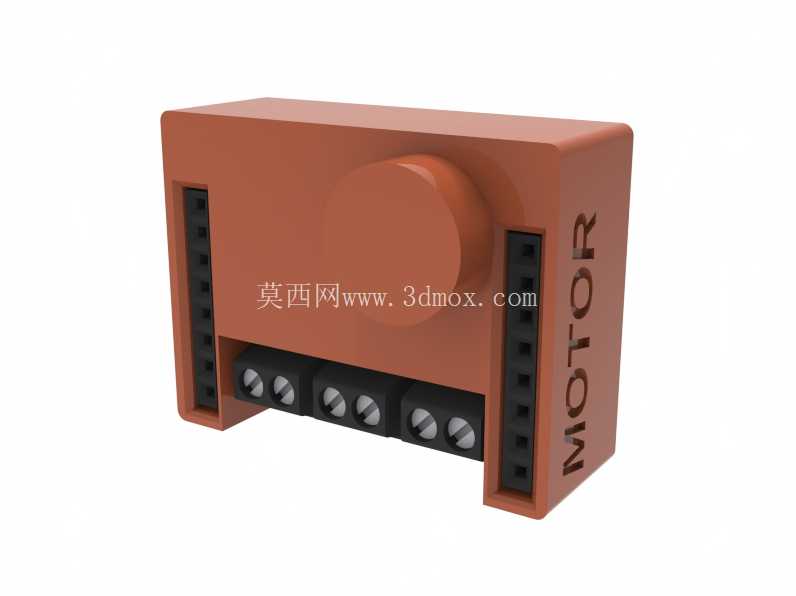

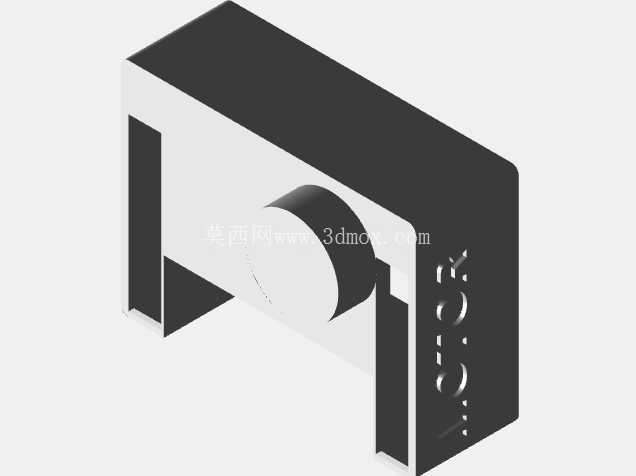

在外形与安装边界的设计上，罩体整体采用方正的块式轮廓，主体覆盖区域完全避让开驱动板上的核心发热元件与外接接口：侧面预留的长条形开口完全对应驱动板两侧的信号排针位置，不会遮挡排针的接线空间，调试时杜邦线可以直接插接，不需要拆下保护罩；正面下方的三个方形开孔精准对应驱动板的动力接线端子，端子的螺丝固定位完全裸露在外，接电机线、电源线时可以直接用螺丝刀操作，不会被罩体挡住操作空间；罩体正面的圆形凸起结构，对应驱动板上最高的电解电容元件，预留了足够的内部高度空间，不会出现罩体安装后压到元件引脚的问题；罩体侧面模压的标识位，既可以在批量装配时快速识别驱动板的安装方向，也能避免不同型号驱动板的保护罩混装出错。

实际使用场景中，这款保护罩尤其适合安装在OpenMV Cam顶部配套的电机驱动模块上，很多做视觉引导小型机器人的开发者，会把电机驱动板叠装在视觉模块的上方，裸露的驱动板很容易在调试、搬运过程中被周围的结构件剐蹭，安装这款保护罩之后，罩体的硬质外壳可以承受一定程度的外力冲击，即使设备不小心发生小幅度的碰撞，外力也会先作用在保护罩上，不会直接传递到PCB板与表面贴装的元件上。需要注意的是，这种卡扣式结构为了保证安装后的牢固度，卡扣的抱紧力设计得偏大，一旦完全卡入到位，如果强行撬动很容易损坏PCB板的边缘走线，所以设计时也在卡扣的对应位置预留了楔形工具的插入缝隙，拆卸时需要用塑料撬片沿着缝隙逐步把卡扣撬出，不能用一字螺丝刀硬撬，避免刮伤PCB或者撬断卡扣。

从结构强度的设计考量来看，罩体的壁厚设置适配常规FDM3D打印的工艺要求，不需要添加支撑就可以直接打印成型，打印完成后只需要简单去除边缘的打印毛刺就可以直接使用，不需要二次打磨或者攻丝处理；罩体边缘的所有转角都做了圆角过渡，既可以避免打印时出现应力集中导致的翘边，也能在安装时避免锋利的边缘划伤操作人员的手。内部的加强筋沿着卡扣的受力方向布置，既不会增加过多的打印耗材重量，也能保证卡扣反复拆装3-5次不会出现断裂的问题，完全满足样机调试阶段反复拆装接线的使用需求。

在安装兼容性上，这款保护罩的外部轮廓尺寸完全匹配叠装后的模块整体边界，不会超出视觉模块的安装投影范围，安装后不会和周围的舵机支架、传感器安装位产生干涉，不管是安装在两轮差速移动机器人的上层，还是桌面四轴机械臂的底座控制层，都不需要调整原有设备的结构安装位置，可以直接替换原有裸露的驱动板安装方案，不需要对整体设备的结构做额外修改。
