嵌套式自同心M6螺纹孔减径锁紧零件

在现场设备改造、薄板结构加装附件的场景里，经常会遇到原有安装孔孔径偏大、无法匹配目标螺纹紧固件的问题，尤其是薄壁钣金、薄钢壁这类无法直接攻丝、焊接螺母又容易破坏基材表面涂层或产生热变形的工况，常规的扩孔重新攻丝、加装卡式螺母的方案要么会破坏原有结构强度，要么需要额外的安装空间，适配性很差。这款减径锁紧零件就是针对这类痛点开发的功能性结构件，核心作用是在不破坏原有基材结构的前提下，将大尺寸的现有安装孔缩小到适配M6螺纹紧固件的标准尺寸，同时保证安装后的螺栓或螺柱与原有孔位保持严格同心，避免出现偏载、螺纹咬合不均的问题。

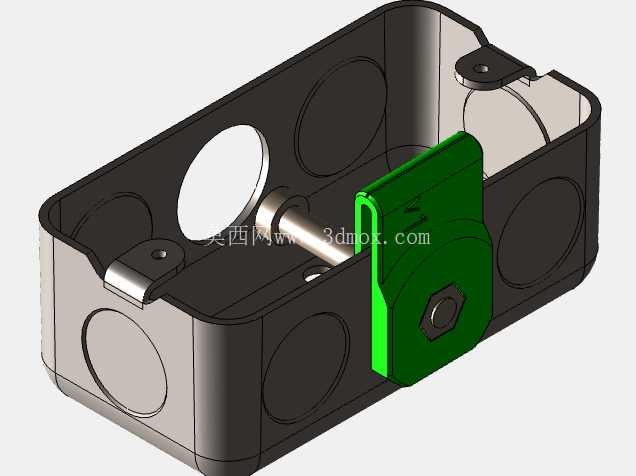

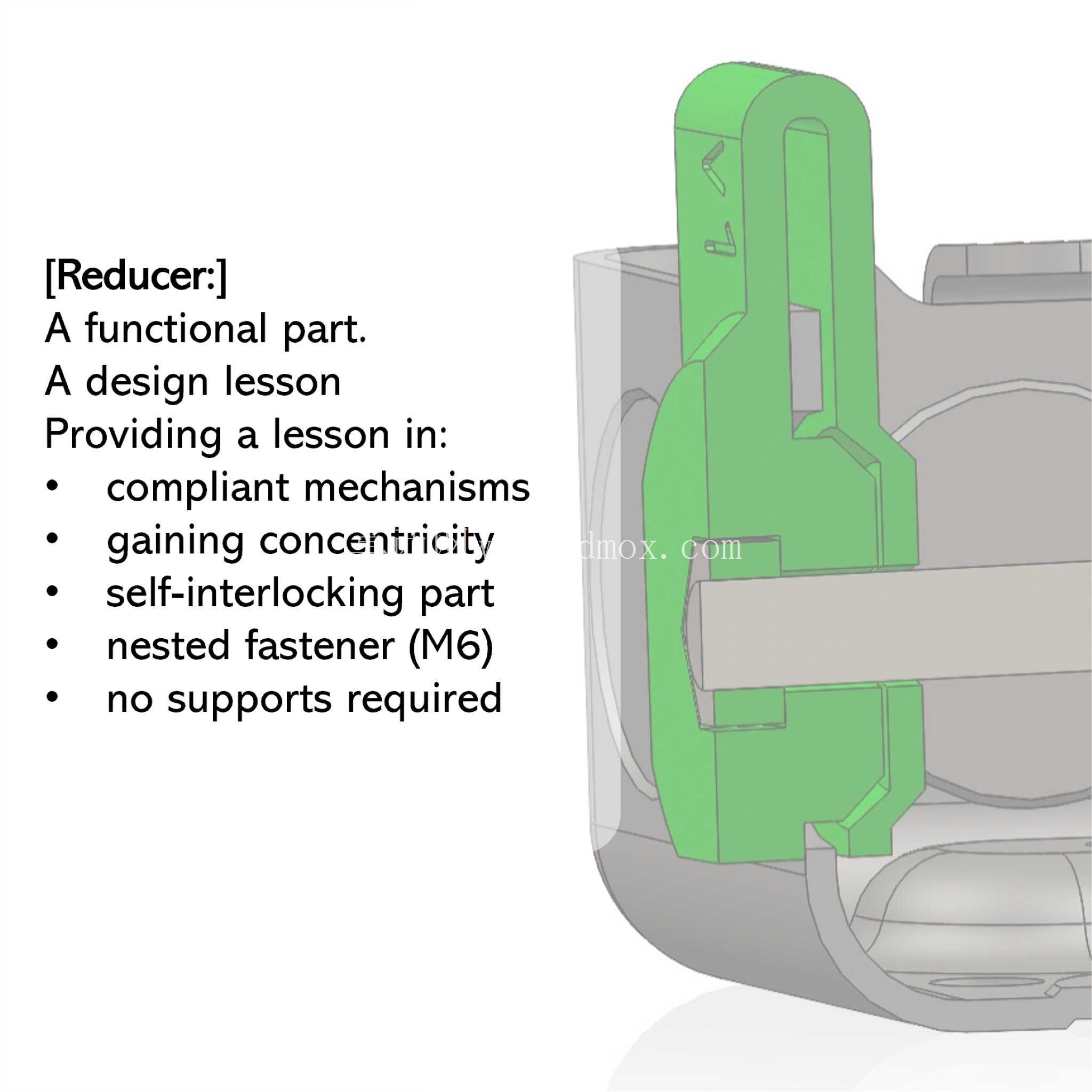

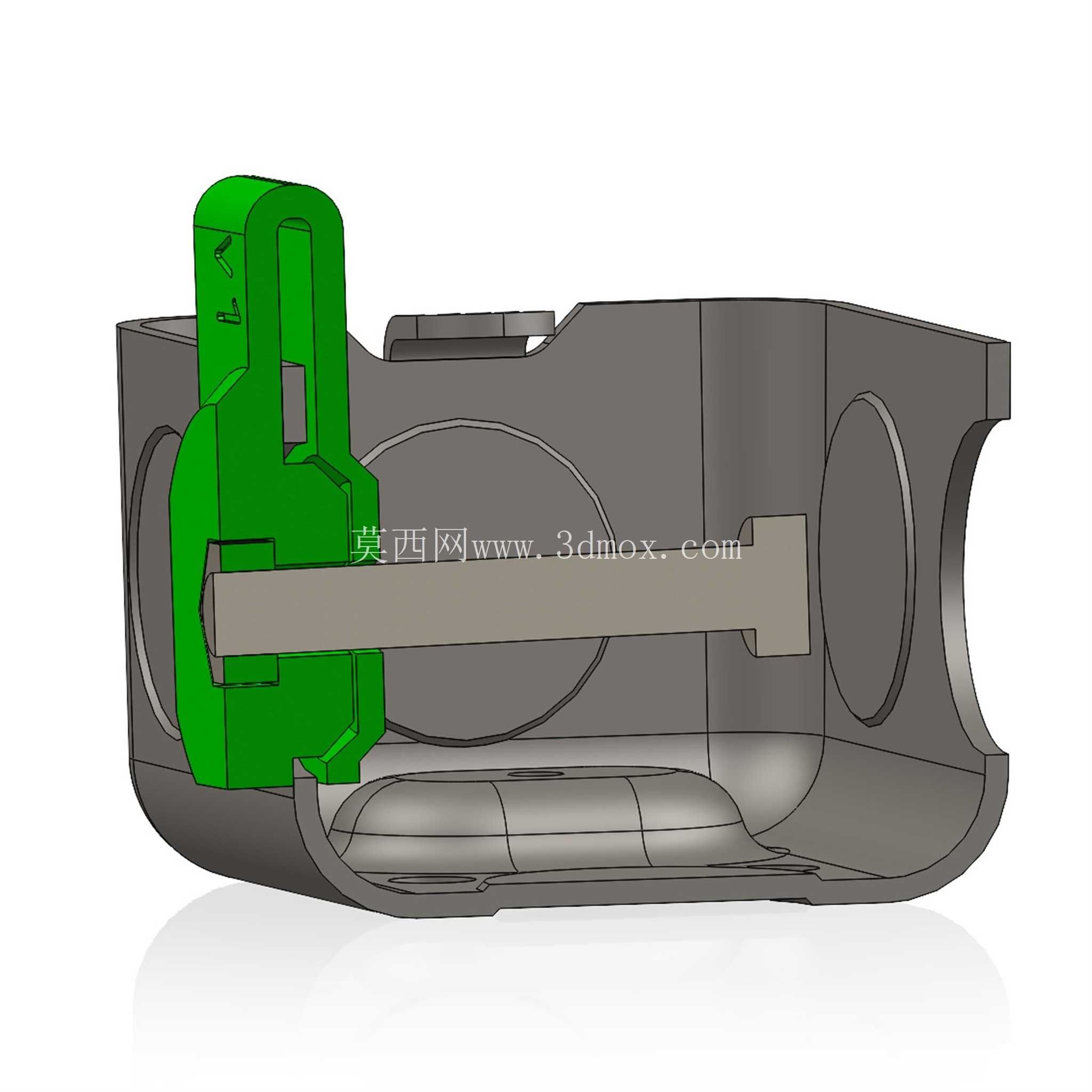

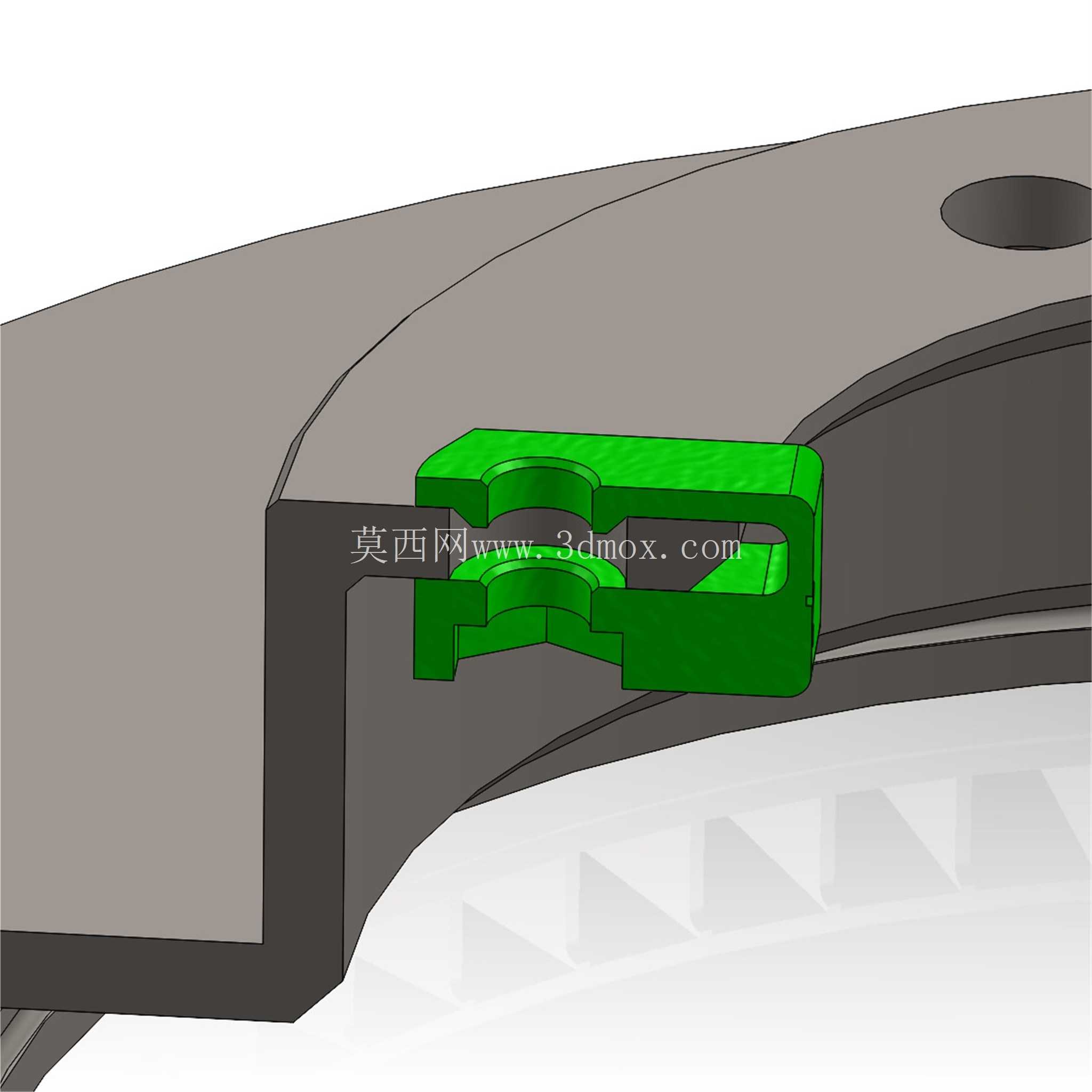

从结构设计逻辑来看，这款零件采用了柔顺机构与自互锁结构结合的方案，没有额外的活动零件，整体为一体化结构，不需要额外的卡簧、销钉等辅助锁紧件。零件插入原有大孔后，依靠自身结构的弹性形变产生径向张紧力，贴紧原有孔的内壁，同时自带的嵌套式锁止结构会卡在基材的壁面两侧，不需要额外的防松结构就能实现轴向固定，即使在有小幅振动的设备工况下也不会出现松脱移位。设计过程中特意做了安装导向结构，零件插入端做了小角度倒角，现场安装时不需要专用工具，直接用手按压就能推入孔位，推入到位后锁止结构自动弹开卡紧，整个安装过程不需要在基材背面操作，对于封闭腔体、单手操作的狭小安装空间适配性很强。

针对FDM熔融沉积3D打印的工艺特性，这款零件做了专门的结构优化，所有悬空位置的倾斜角度都大于45度，打印过程中完全不需要添加支撑结构，打印完成后不需要做支撑拆除、打磨毛刺的后处理，直接就能投入使用，大幅降低了小批量定制加工的成本与周期。零件的同心度定位结构做了同轴度公差匹配，安装后内螺纹的轴线与原有孔位的轴线偏移量控制在0.1mm以内，保证螺栓拧紧后受力均匀，不会出现单侧受力导致的零件开裂、螺纹滑牙问题。

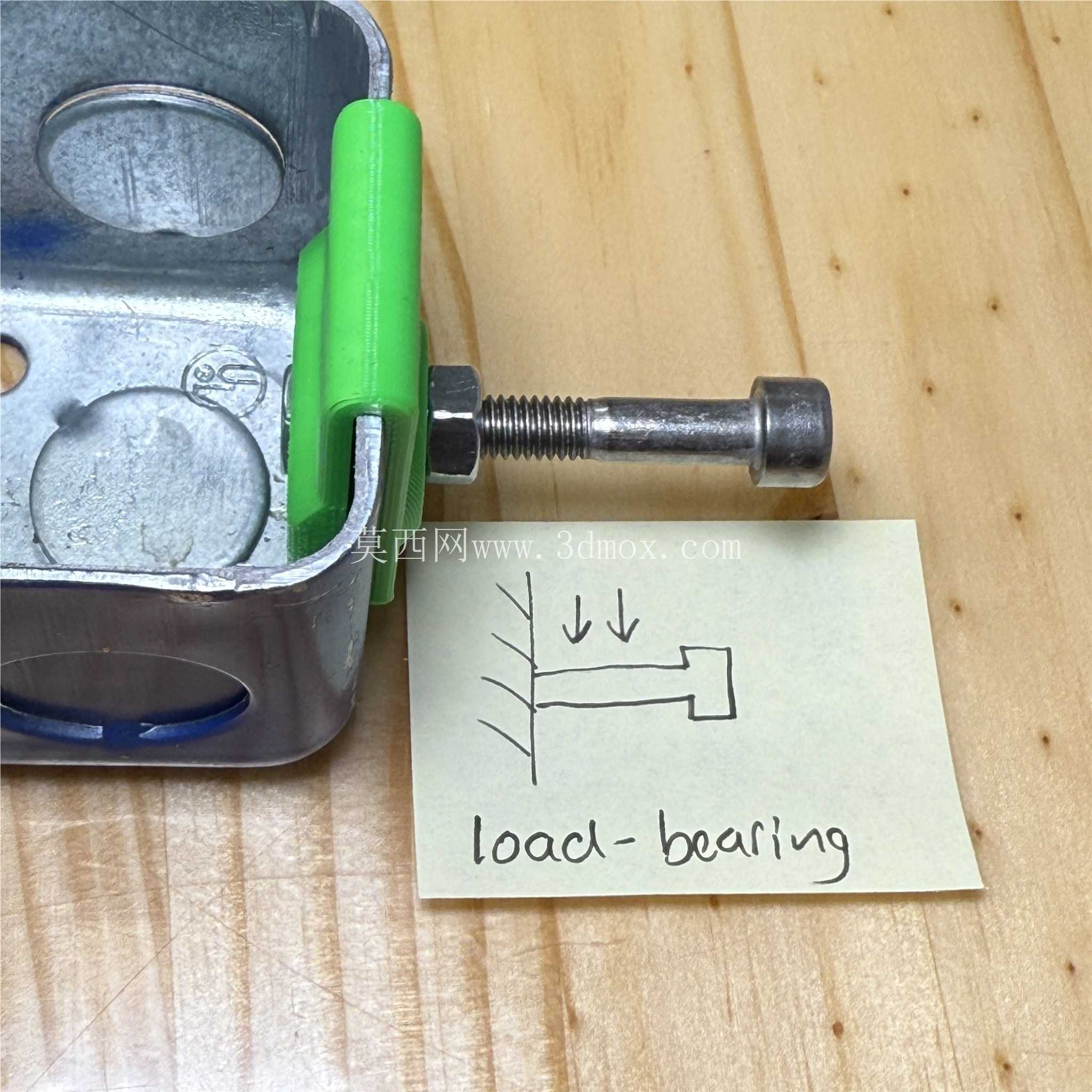

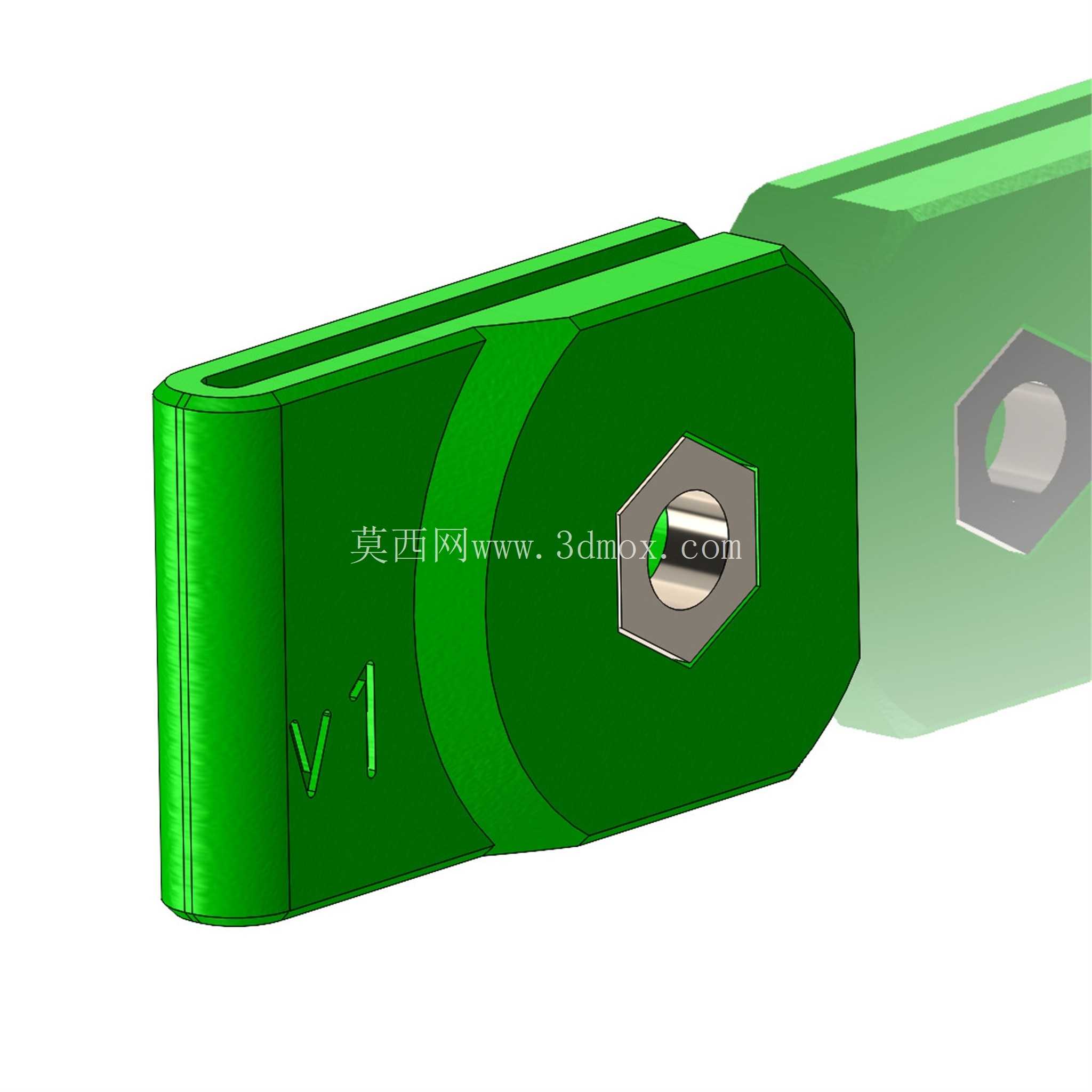

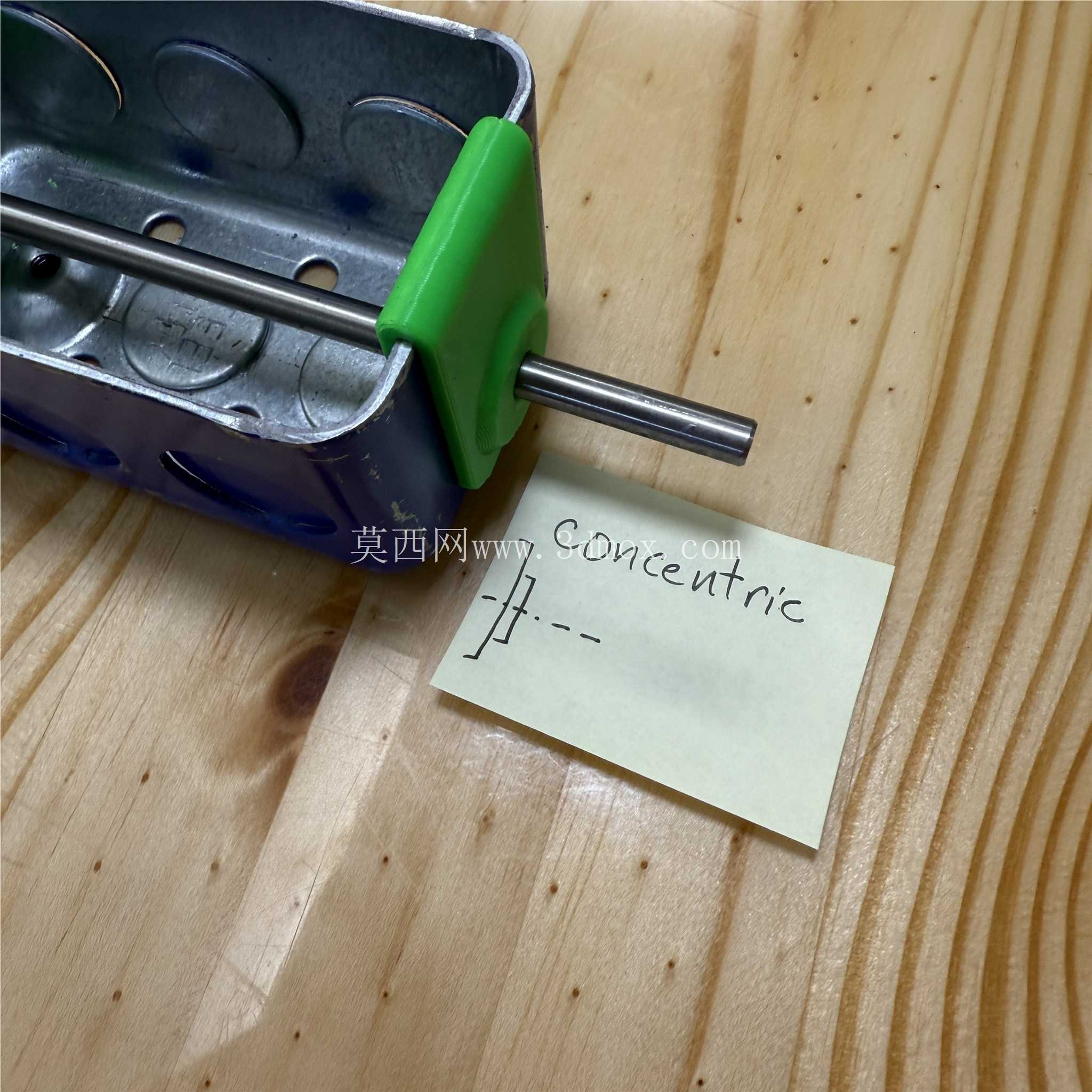

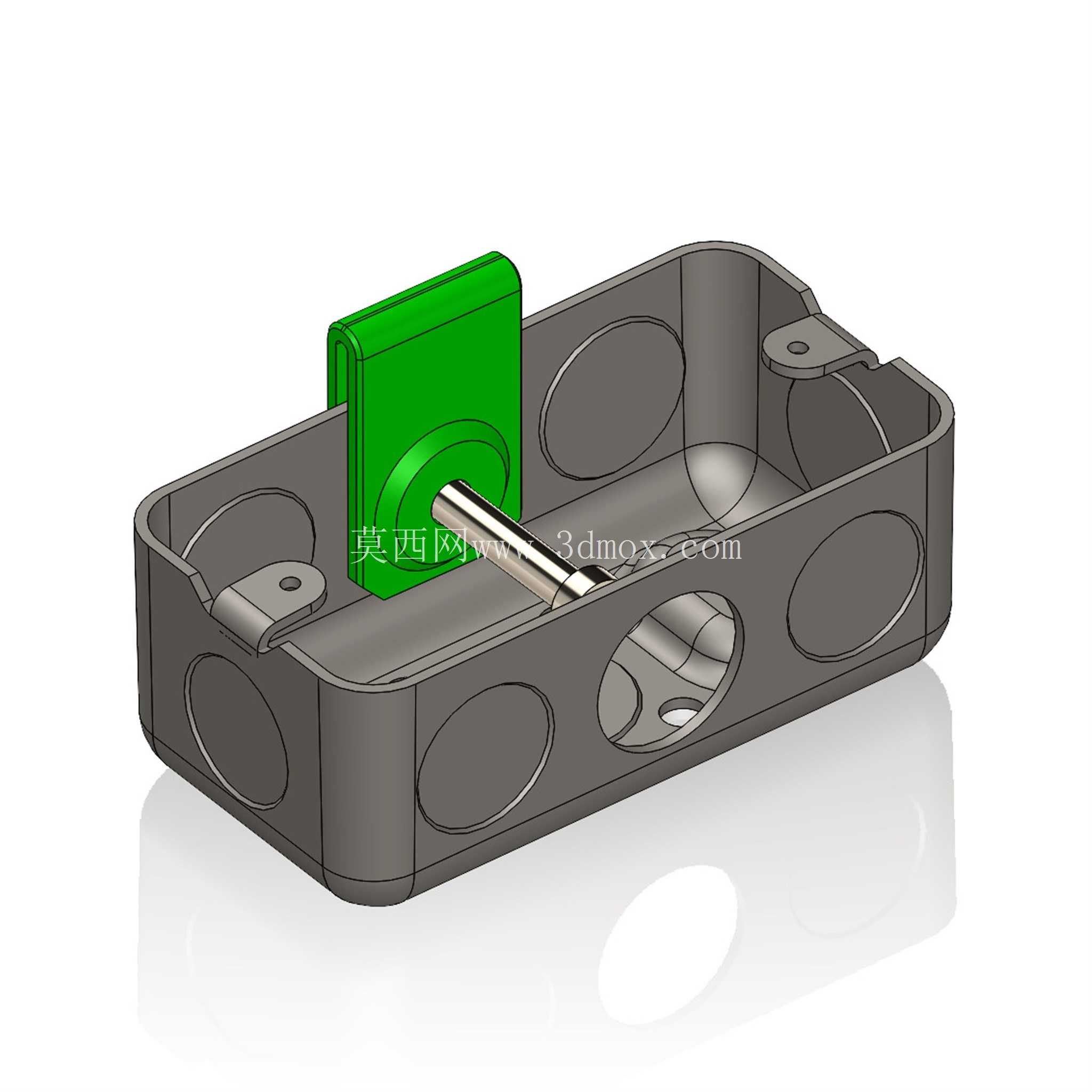

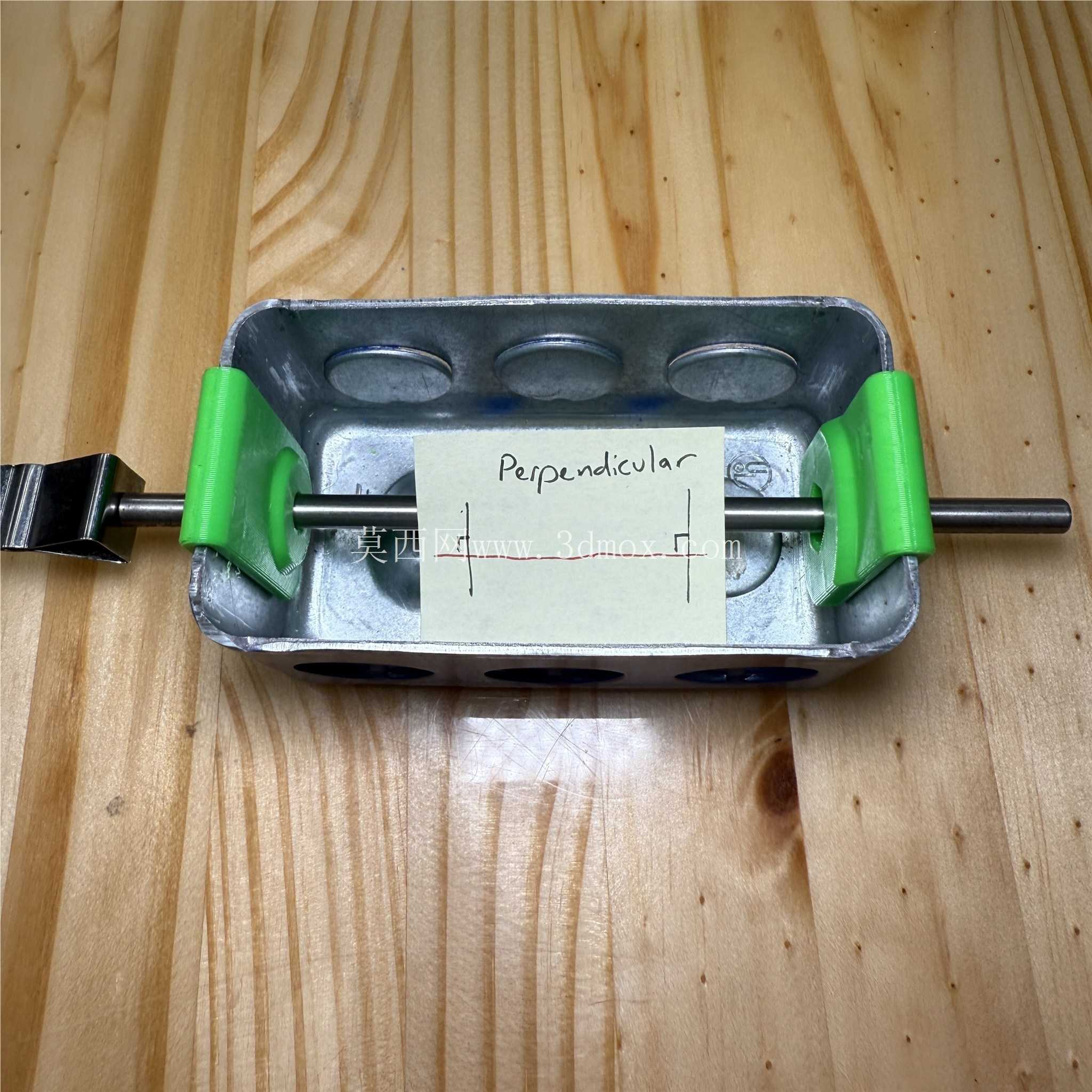

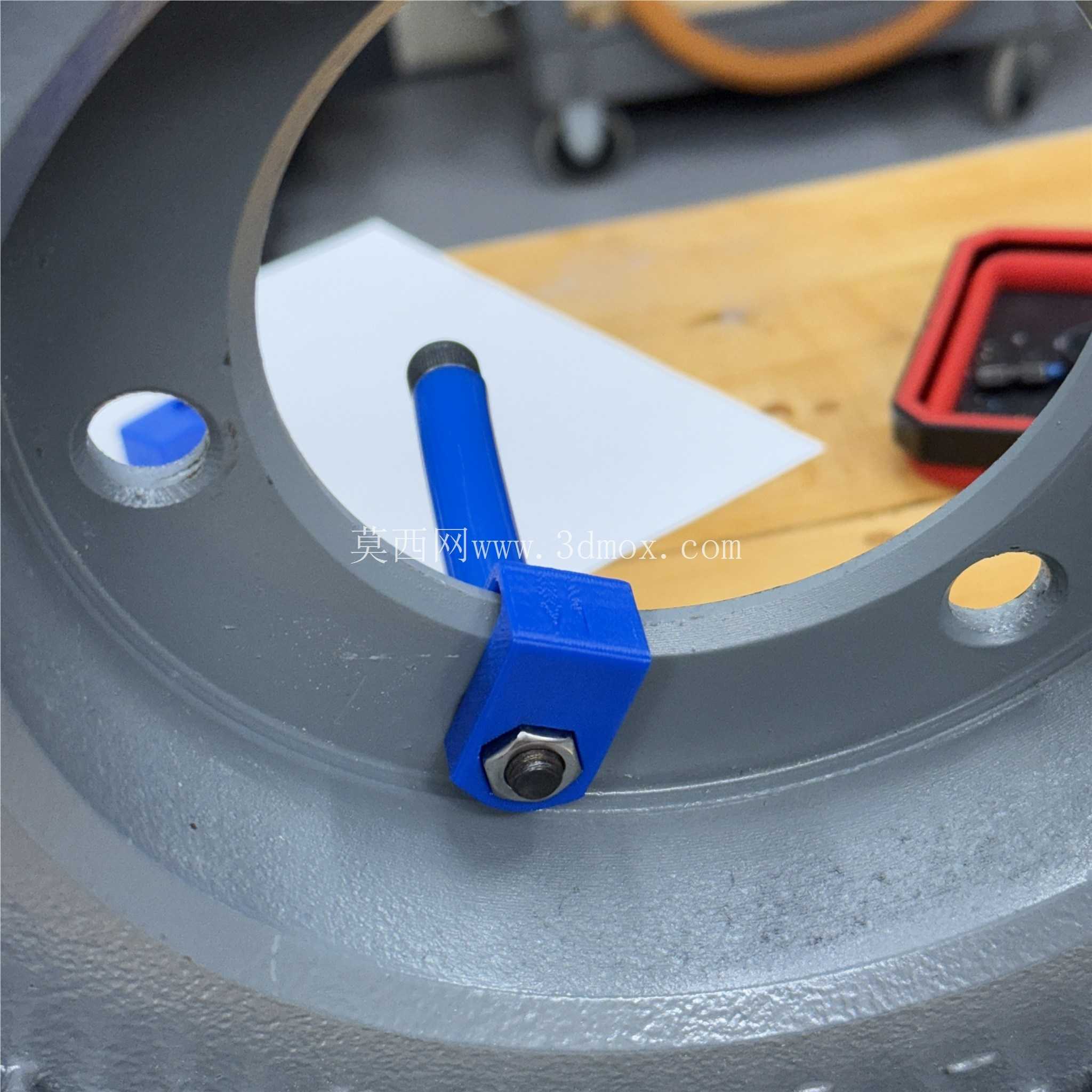

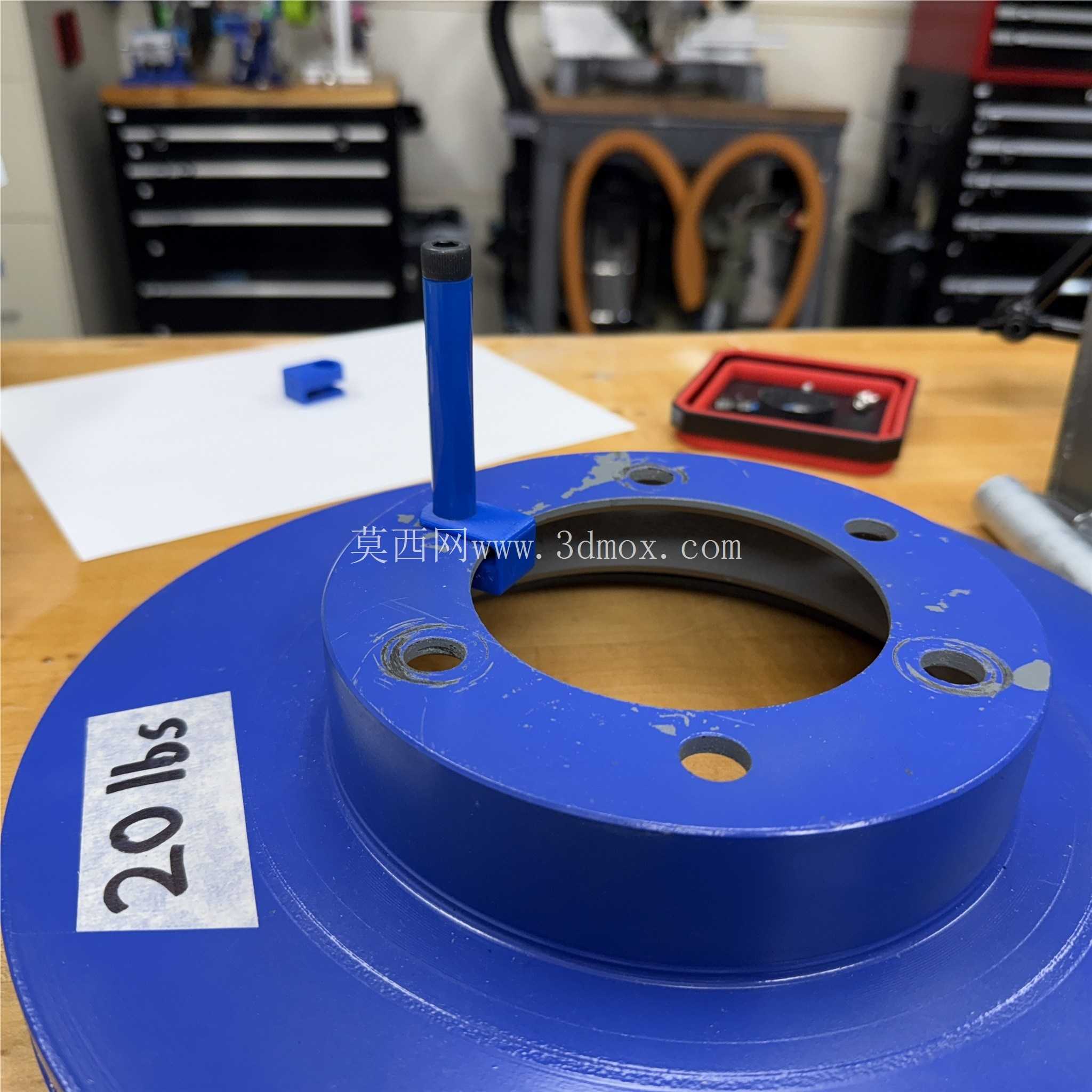

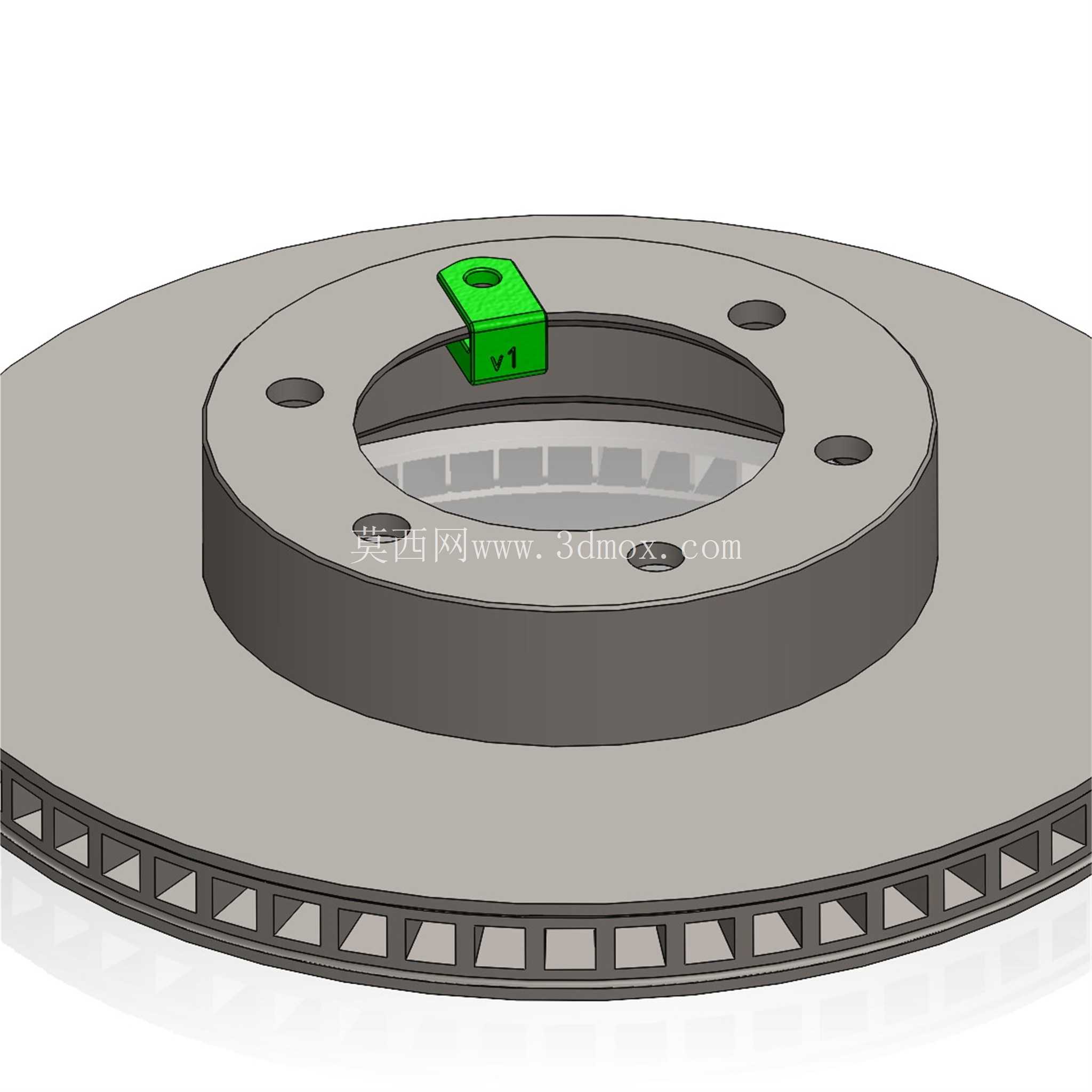

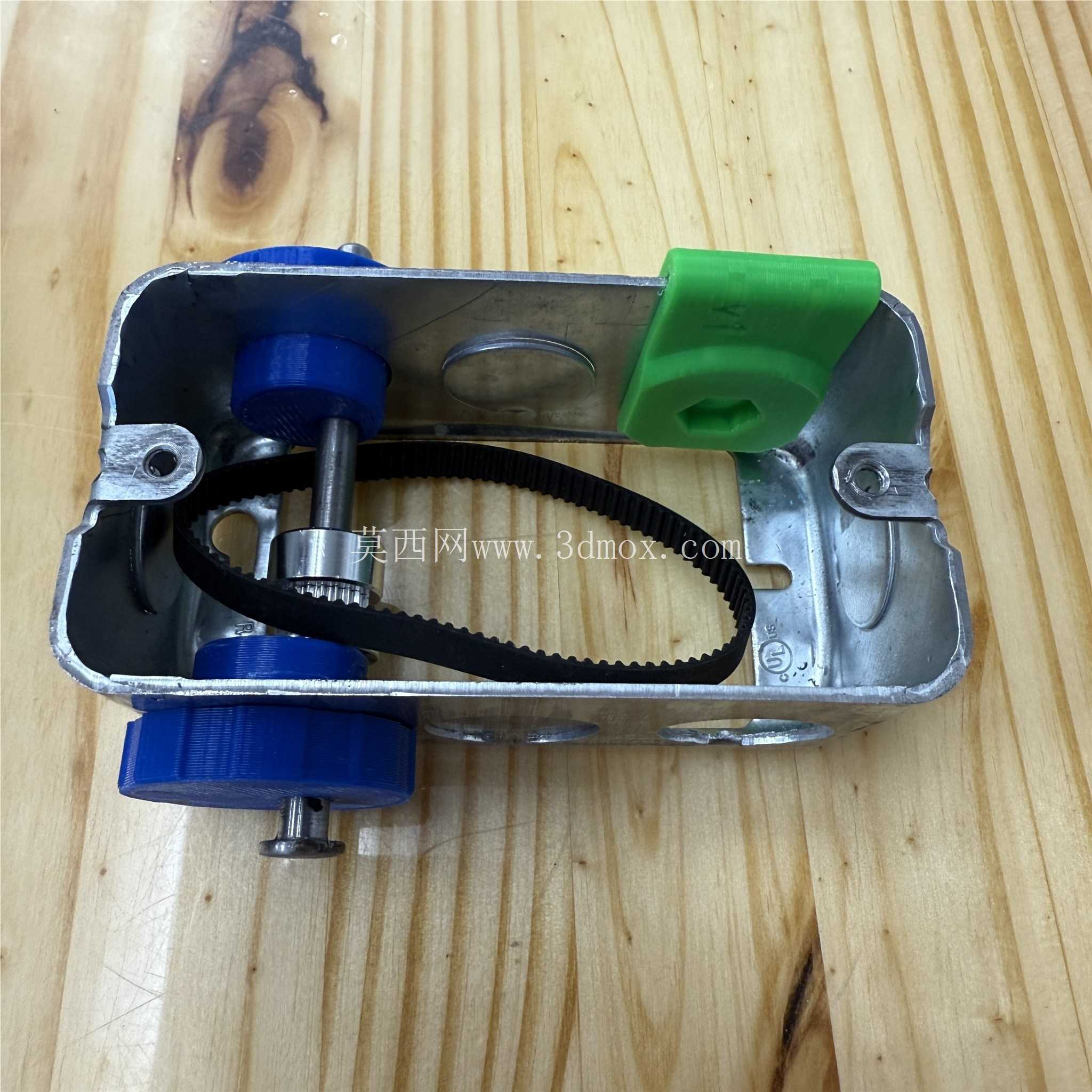

安装边界方面，针对不同壁厚的基材做了两个适配版本，第一版适配薄壁工况，可卡入厚度较薄的钢壁板件，适配M6规格的螺栓或螺柱；第二版适配6mm厚度的钢壁基材，可匹配M8规格的紧固件，两个版本的外轮廓尺寸都做了最小化设计，安装后突出基材表面的高度很低，不会和周边的其他零部件产生干涉，也不需要在原有基材上做额外的铣削、沉孔加工。零件配套的钢盒与螺母组合装配结构，可直接将标准六角螺母嵌入零件的预留卡槽内，不需要额外做防转结构，拧紧螺栓时螺母不会跟转，现场装配效率比传统的焊接螺母、拉铆螺母方案提升40%以上，尤其适合小批量设备改造、样机试制阶段的快速安装需求，不需要专用的拉铆、焊接工具，只要有3D打印条件就能快速制作适配不同孔径、不同螺纹规格的定制版本，大幅缩短样机迭代的周期。

在实际使用过程中，这类减径零件还可用于非金属基材的孔位修复，比如塑料壳体、3D打印样机上的螺纹孔滑牙后，不需要重新打印整个零件，只要匹配对应尺寸的减径锁紧件嵌入原有滑牙的孔位，就能快速恢复螺纹连接功能，维修成本仅为重新制作零件的十分之一不到。结构上的柔顺缓冲设计还能吸收一部分安装时的过盈应力，避免硬接触导致的基材开裂，对于脆性材质的基材安装适配性也很好。
