OpenMV Cam原型扩展板卡扣式保护外壳

在嵌入式视觉开发、小型智能传感节点搭建的场景中，OpenMV Cam作为轻量化的机器视觉模块，常需要搭配原型扩展板外接传感器、执行器完成原型验证，裸露的扩展板引脚、焊接元件很容易在调试、搬运、临时部署过程中出现引脚弯折、焊点磕碰、异物短接的问题，这款保护外壳正是针对这类开发场景的防护需求设计。

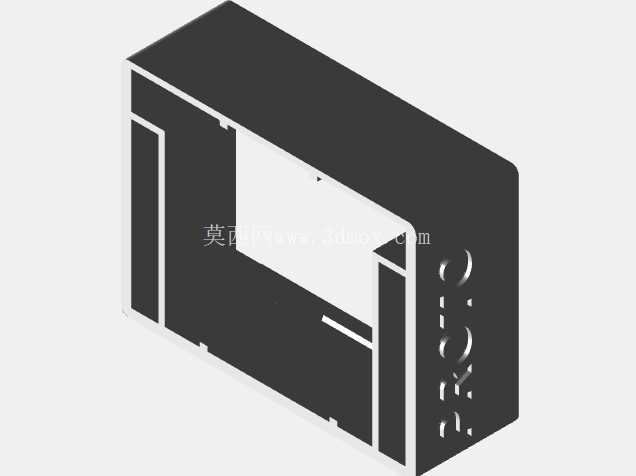

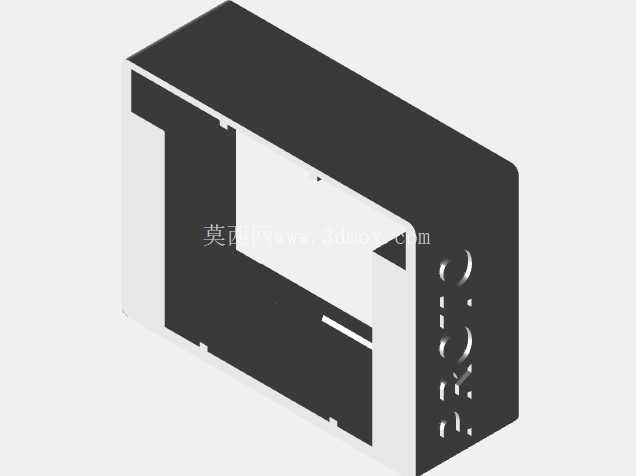

从实际使用的角度出发，该外壳采用卡扣式的无紧固件安装逻辑，不需要额外搭配螺丝、铜柱等配件，直接扣合在安装了Proto Shield原型扩展板的OpenMV Cam顶部即可完成固定，卡扣的卡合量经过适配，既可以保证日常手持调试、移动测试时外壳不会松脱，也能避免卡接过紧导致拆卸时损伤电路板元件。外壳的侧壁对应扩展板的排针位置预留了通槽，不会遮挡扩展板的外接引脚，开发过程中需要外接杜邦线、传感器模块时不需要拆卸外壳，直接从侧槽位置接线即可，不会影响原型调试阶段的接线操作。

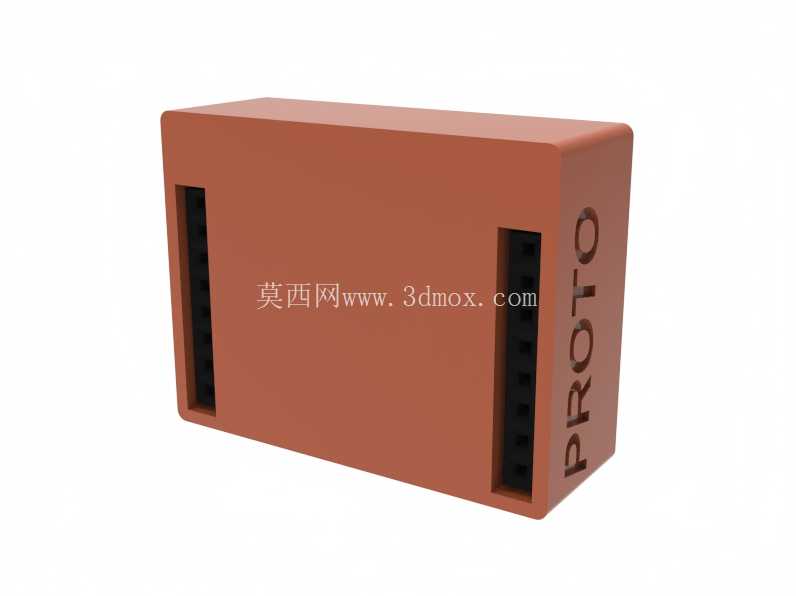

设计过程中优先考虑了3D打印的工艺适配性，整体壁厚均匀，没有大角度的悬空结构，采用FDM工艺打印时不需要添加大量支撑，打印完成后仅需简单去除毛边即可使用，外壳内壁做了微小的让位间隙，避免3D打印的尺寸误差导致外壳无法顺利扣合，同时内壁对应电路板上较高的元件比如电解电容、排针座的位置做了局部沉台让位，不会出现压碰元件的问题。外壳侧面印有PROTO标识，方便开发人员快速区分不同功能的扩展板外壳，在多套原型设备并行调试时可以快速识别模块类型，减少错拿的概率。

安装边界方面，该外壳的内轮廓完全匹配OpenMV Cam加Proto Shield扩展板的叠加尺寸，扣合后不会超出模块本身的长宽边界，整体高度仅覆盖扩展板的元件区域，不会遮挡OpenMV Cam本身的镜头、指示灯以及底部的安装孔位，如果需要将模块固定在支架、小车上时，依然可以通过底部的原有安装孔完成固定，不需要额外调整安装位。拆卸时需要注意，不能使用一字螺丝刀等尖锐金属工具硬撬，避免撬坏卡扣或者划伤电路板，应该采用塑料撬棒或者楔形的塑料工装从卡扣位置逐步施力撬开，尤其是隐藏式卡扣的版本，卡合力度更大，如果是长期部署不需要拆卸的场景，扣合后可以在卡扣缝隙处点少量快干胶做永久固定，避免设备在长期振动环境下出现外壳松脱的问题。

在实际的教学实验、创客原型开发、小型智能设备样机验证场景中，这类保护外壳可以有效降低开发过程中的硬件损坏概率，尤其是学生实验、公开演示等场景下，设备频繁被拿取、移动，裸露的电路板很容易因为掉落、磕碰导致元件损坏，加装该外壳后可以吸收大部分的磕碰冲击力，保护扩展板上的焊接元件和引脚。外壳采用的是半包结构，顶部没有封闭，既可以减轻整体重量，也不会影响扩展板上元件的散热，对于扩展板上外接的发热元件比如驱动芯片、功率电阻，自然散热的效果不会因为加装外壳受到明显影响，长时间连续运行也不会出现积热问题。
