双线性同步抓取机械夹爪结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1130115
  • 双线性同步抓取机械夹爪结构设计
  • 双线性同步抓取机械夹爪结构设计
  • 双线性同步抓取机械夹爪结构设计
  • 双线性同步抓取机械夹爪结构设计
  • 双线性同步抓取机械夹爪结构设计

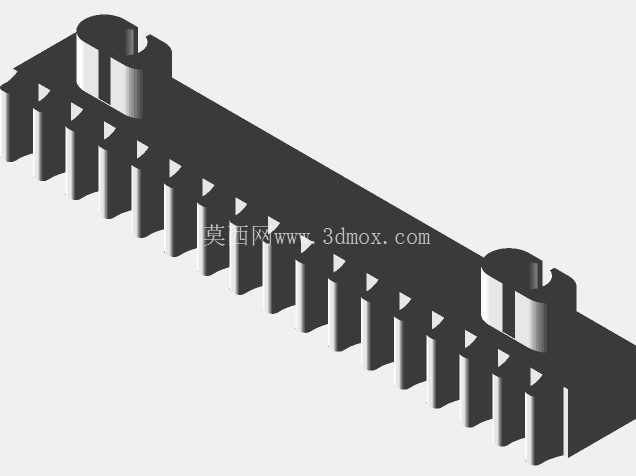

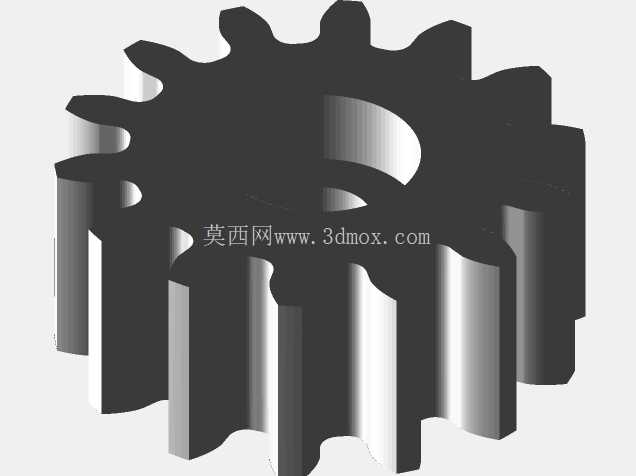

  在3C电子组装、小尺寸零件分拣、轻量物料上下料这类需要同步取放双工件的工位上,单爪执行器往往需要两次动作才能完成取料,不仅节拍拉长,还容易因为两次定位偏差出现装配错位,双线性夹爪就是针对这类场景开发的末端执行部件。这套夹爪的核心逻辑是通过对称传动结构实现两个爪体的同步开合,整套执行单元需要搭配2个爪件、4根齿条、2组传动齿轮以及1个安装底座才能组成完整的功能模块,传动路径上动力输入后通过第一组齿轮分流,带动两侧对称布置的齿条做反向等距线性运动,最终驱动两个爪体同步靠近或者张开,从根源上避免了单动力源驱动双爪时容易出现的行程不同步、夹持力不均问题。

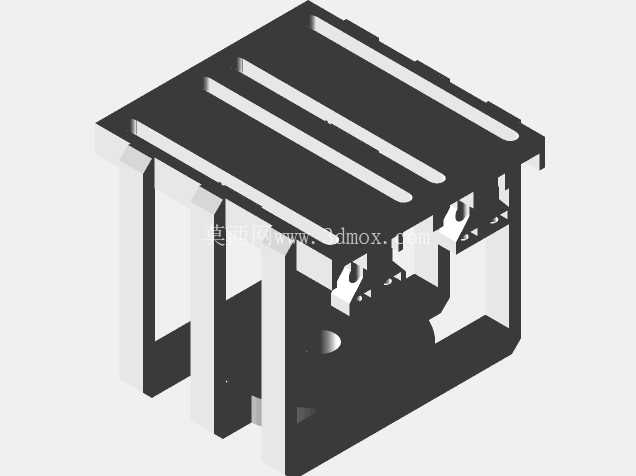

  从结构布局来看,夹爪采用L型安装基准面,竖直段的平面是和机械臂末端法兰对接的安装面,上面预留的两个沉孔位置刚好匹配常规小负载协作臂的末端安装孔距,不需要额外做转接板就能直接固定,安装时只要保证基准面和臂端法兰面完全贴合,就能控制爪体的伸出方向和机械臂运动轴的平行度误差在允许范围内,不会出现夹爪偏斜导致的取料位置偏移。水平伸出段是夹爪的功能执行区,爪体的滑动导轨直接集成在底座的水平段上,齿条内嵌在导轨槽内,和齿轮啮合的间隙通过底座上的镶条调整,出厂时调整到合适间隙后可以直接使用,后期维护只需要定期在啮合面涂抹润滑脂就能保证传动顺畅,不需要频繁拆解调整。

  夹爪的开合行程是针对小尺寸零件设计的,单爪的单边行程可以覆盖常见的小型电子元器件、小五金件的夹持尺寸范围,两个爪体同步运动时,对中精度可以控制在0.1mm以内,在需要同时取两个对称布置工件的工位上,比如PCB板上两个对称接插件的插装、包装盒两侧卡扣的同步扣合,这套夹爪可以一次动作完成两个点位的操作,相比单爪循环作业的模式,单工位节拍可以缩短近40%。设计时特意将传动齿轮布置在底座的封闭腔体内,只有齿条的运动段和爪体连接部分外露,这样车间里的浮尘、加工产生的细小切屑不容易进入啮合区,能大幅降低传动卡滞的概率,适合在组装车间、轻加工分拣线这类非洁净但杂物不多的场景使用。

  爪体的夹持面没有做额外的齿纹,是平整的金属接触面,用户可以根据自己要抓取的工件材质,在夹持面粘贴硅胶垫、聚氨酯垫或者定制仿形夹头,不会因为基础结构的夹持面形状限制适配范围。从安装边界来看,整个夹爪的竖直安装段厚度控制在较薄的尺寸,在狭窄空间内作业时不会和周边的工装、治具发生干涉,水平伸出段的长度也经过优化,当机械臂带动夹爪伸入治具内部取料时,底座部分不会碰到治具的边缘,不需要额外给夹爪做延长转接。传动结构的受力经过校核,当两个爪体同时夹持工件时,齿轮齿条的受力是对称分布的,不会出现单侧受力过大导致的齿轮偏磨,正常使用工况下的传动寿命可以满足自动化生产线连续作业的需求,不需要频繁更换易损件。在实际选型搭配时,这套夹爪可以适配小行程的直线气缸或者微型伺服电缸作为动力源,动力源安装在底座的后侧位置,动力输出轴直接和主动齿轮连接,不需要额外的传动转接,整体结构非常紧凑,不会因为额外加装动力部件导致夹爪整体体积变大,适合安装在负载3kg到5kg的小型协作机械臂或者直线模组末端,完成轻量工件的同步抓取、搬运、装配作业。
