通讯设备用导轨式卡接安装结构件

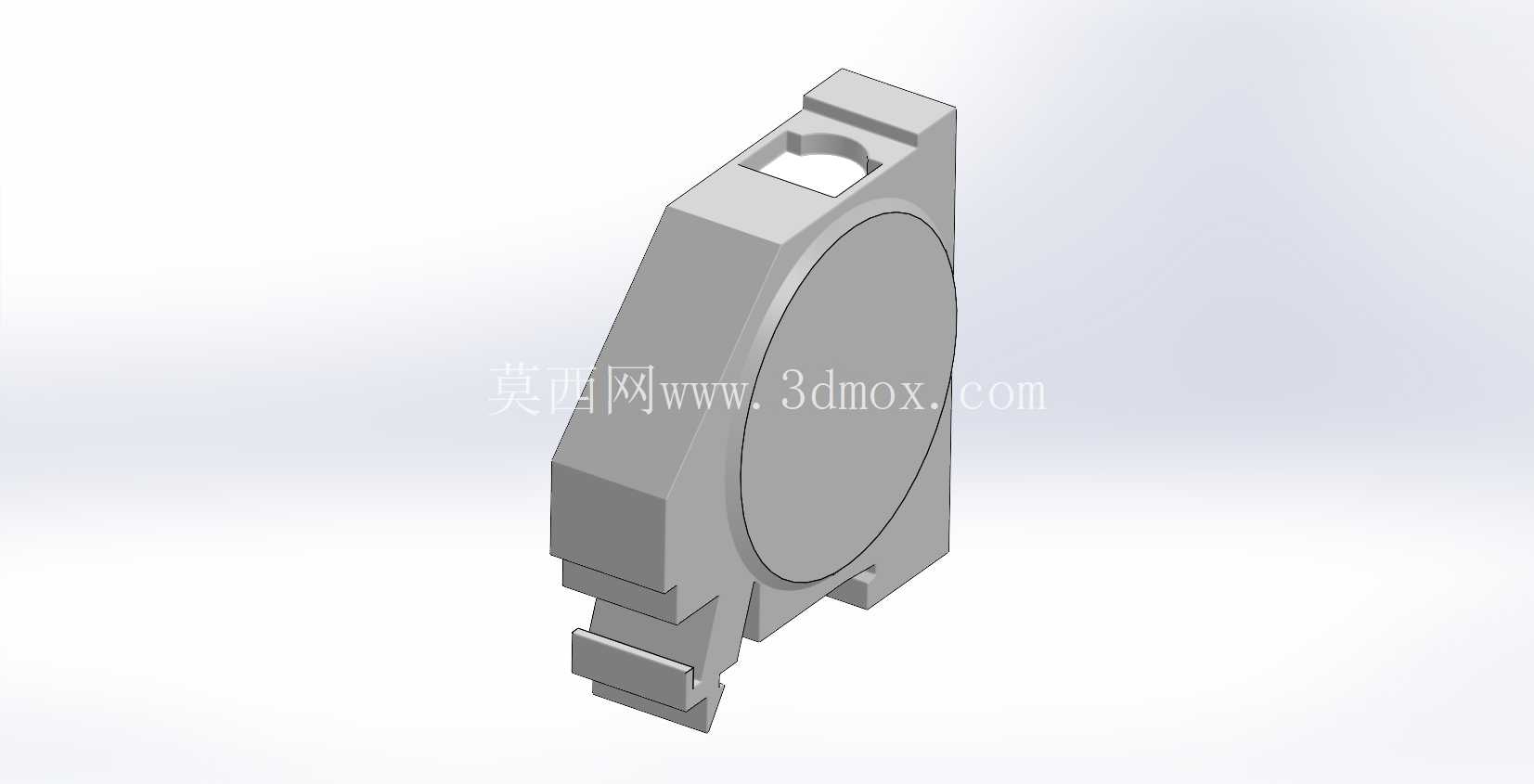

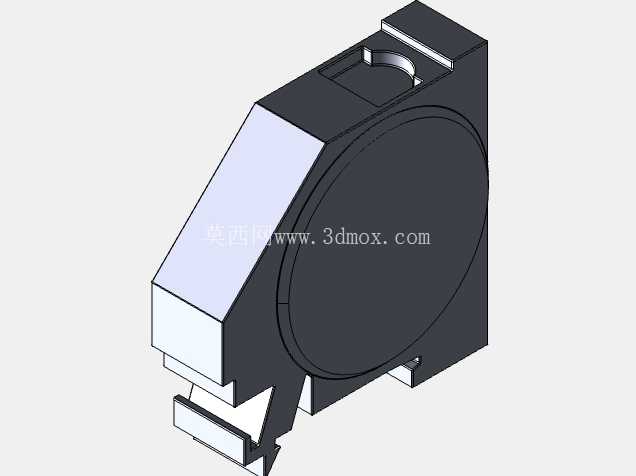

　　在通讯机房布线、工业现场总线组网、弱电井设备排布等场景中，这类卡接式安装结构件是承载小型通讯模块、信号转换单元的核心配套部件，日常运维中无需额外打孔攻丝，直接卡装在标准DIN导轨上即可完成固定，大幅缩短现场施工的装配周期，也方便后期故障模块的快速更换，无需拆解周边相邻设备。从结构设计逻辑来看，该部件主体采用一体化注塑或压铸成型思路，主体承载面为圆形沉台结构，沉台深度与待安装模块的圆形壳体外径做公差匹配，单边预留0.1-0.2mm的装配间隙，既保证模块装入后不会出现径向晃动，也不会因为过盈配合导致模块壳体受压变形，影响内部电路的正常工作。

　　沉台上方预留的方形缺口是为模块的出线端或者状态指示灯预留的避让空间，避免安装后遮挡指示灯或者挤压线缆，导致线缆绝缘层破损引发短路风险。部件下方的卡接结构是整个设计的核心，采用弹性卡扣加定位挡边的组合形式，卡扣的悬臂长度经过受力校核，卡入标准35mm宽度DIN导轨时，悬臂的变形量控制在材料弹性形变范围内，不会因为反复拆装出现塑性断裂，卡扣末端的导向斜面设计，让安装时无需借助工具，用手按压即可将部件卡入导轨，卡扣卡合到位后会发出清晰的卡位声响，提示安装人员固定到位。

　　部件两侧的竖直挡边一方面起到加强筋的作用，提升整体结构的抗扭强度，避免在运输或者现场拉扯线缆时部件出现开裂，另一方面也为相邻安装的模块提供物理隔离，避免模块之间因为排布过密导致散热空间不足，同时也能防止相邻模块的电磁干扰出现串扰问题。从安装边界尺寸来看，该部件的整体宽度控制在18mm以内，适配通讯机柜内标准的模块排布间距，安装后突出导轨表面的高度不超过30mm，不会遮挡机柜内的走线槽，也不会影响机柜柜门的正常闭合。部件背部与导轨贴合的平面做了平面度处理，平面度公差控制在0.1mm以内，保证卡装后部件不会出现倾斜，避免上方安装的模块因为安装倾斜导致接插件对位不准，出现接触不良的问题。

　　在实际选型应用中，这类结构件需要匹配对应模块的安装孔位或者壳体外形，圆形沉台的直径可以根据不同型号的通讯模块做适配调整，卡接结构保持通用化设计，无需重新开模即可适配多款同安装规格的信号模块、继电器模块、通讯转换模块，大幅降低配套结构件的开模成本。在现场运维场景中，这类卡扣式设计的结构件相比螺丝固定的安装座，拆装效率提升60%以上，尤其是在高密度排布的机柜内，不需要使用螺丝刀等工具在狭窄空间内操作，仅靠手部即可完成拆装，大幅降低运维人员的操作难度，也避免因为工具操作失误触碰周边带电部件引发安全事故。结构设计时还在卡扣位置预留了拆卸缺口，使用一字螺丝刀插入缺口即可撬动卡扣完成部件拆卸，不会因为长期使用后卡扣弹性下降导致无法拆卸，也不会在拆卸过程中损坏导轨或者部件本身。整体结构没有多余的冗余设计，所有的结构特征都服务于安装固定、模块承载、运维便捷这几个核心需求，没有多余的装饰性结构，保证在批量生产时能够最大化降低材料消耗，同时提升成型效率，减少注塑或压铸过程中的缺陷率。
