起重作业自锁式重力吊钩结构设计

在车间物料转运、重型设备吊装、户外起重作业场景里，吊钩作为索具末端的核心承载部件，其锁止可靠性直接决定作业安全边界，这款重力自锁吊钩的设计，完全围绕实际吊装工况的痛点展开。不同于普通开口吊钩需要额外加装防脱卡簧的结构，这款吊钩依靠自身铰接结构的重力力矩实现自动锁止，当吊重施加在钩体下部时，上部的锁止摆臂会在重力与载荷分力的共同作用下自动贴合钩尖开口位置，形成封闭的承载环腔，从根源上避免吊索具在起升、变幅过程中从钩口脱出的风险。

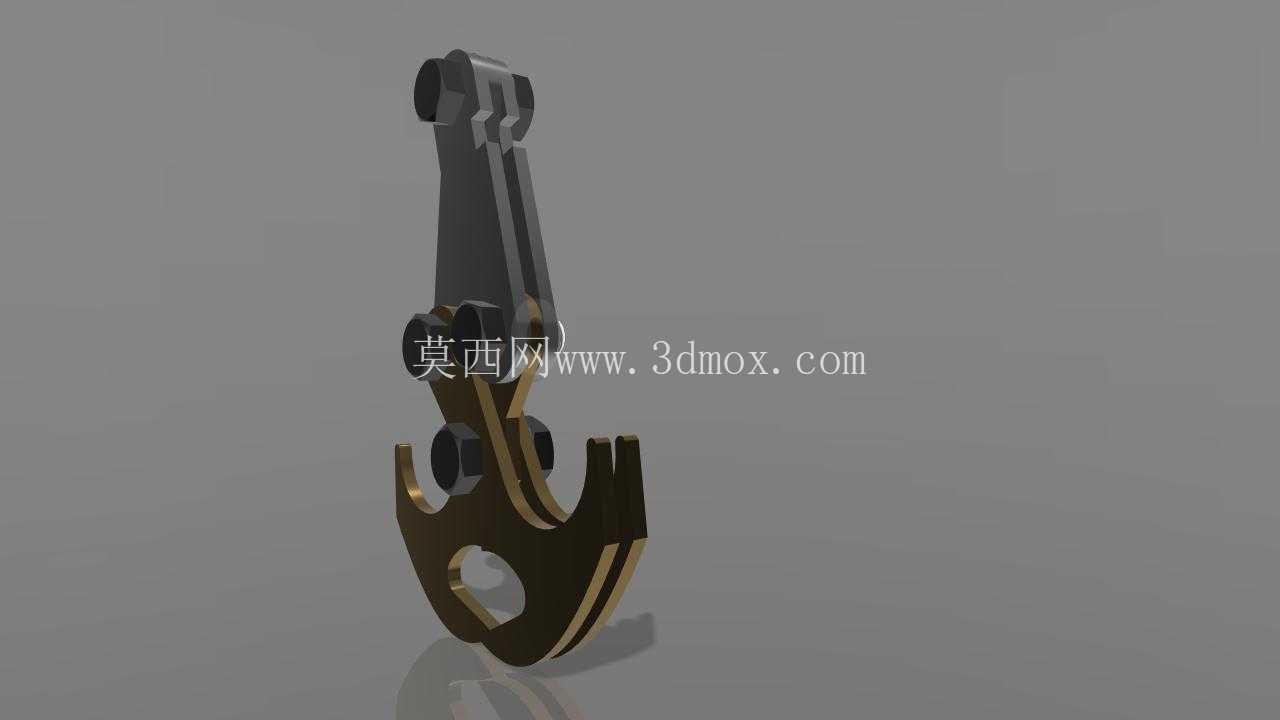

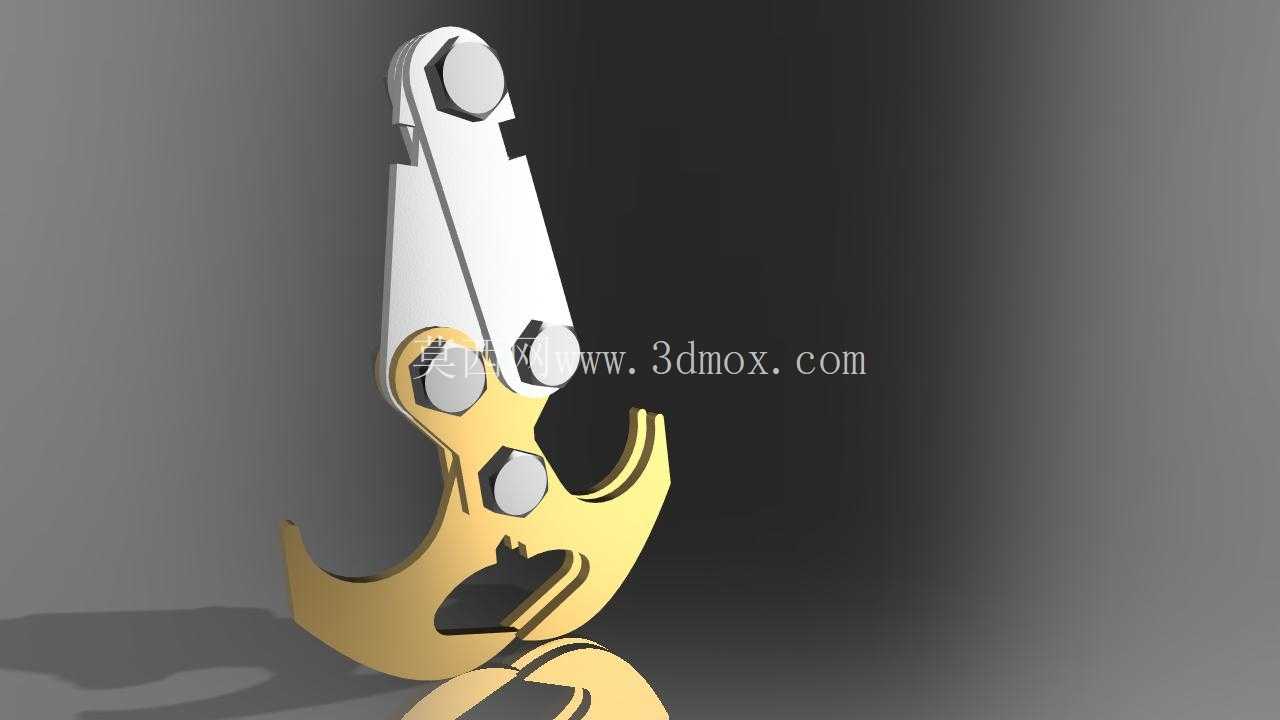

从结构布局来看，整个吊钩分为三个核心铰接单元：下部的主承载钩体采用弧形钩腔设计，钩腔的曲率半径适配常见的吊装带、钢丝绳索节、卸扣的连接尺寸，不会出现索具局部应力集中压损的问题；中部的连接臂板是主要的传力部件，两块平行的臂板通过销轴将主钩体、上部吊耳、锁止摆臂串联为整体，臂板上的销轴孔位经过公差匹配，既保证铰接转动的灵活性，又将径向间隙控制在合理范围，避免长期受载后出现销轴窜动、孔位磨损失圆的问题；上部的吊耳孔为标准圆形通孔，可直接与起重机的起升滑轮组、吊梁末端的销轴连接，安装边界适配多数通用起重设备的末端接口尺寸，不需要额外加工过渡连接头。

设计过程中优先考虑了载荷传递的路径合理性，所有受拉部件的截面尺寸都经过受力校核，主钩体的危险截面位置做了圆弧过渡处理，避免直角应力集中导致的疲劳断裂风险；锁止摆臂的重心位置经过反复调整，保证吊钩在空载状态下自然下垂时，锁止摆臂不会因为自身重力提前封闭钩口，方便地面作业人员快速挂设索具，当吊钩起升承受载荷后，主钩体受载产生微小转动趋势，带动锁止摆臂绕中部销轴转动，刚好卡入钩尖的限位槽内，此时即使索具在钩腔内出现滑动，也无法推开锁止摆臂脱出，只有当吊重完全落地、钩体载荷卸载后，作业人员手动扳动锁止摆臂才能打开钩口摘除索具，整个锁止动作不需要额外的弹簧、插销等易损配件，依靠纯机械结构的重力与力矩平衡实现功能，在多粉尘、露天雨淋、低温等恶劣作业环境下，不会出现弹簧锈蚀失效、插销卡滞的问题。

从安装适配性来看，这款吊钩的整体外形尺寸紧凑，上部吊耳的厚度、销轴孔直径都匹配常规1-5吨级起重作业的索具规格，钩腔的开口宽度可以容纳双肢吊装带的环眼、普通卸扣的横销部位，不会出现索具挂入困难的问题；铰接部位的销轴都采用端面挡板加开口销的轴向固定方式，日常维护时只需要定期检查销轴的磨损量、铰接转动部位的润滑状态即可，不需要复杂的拆解维护流程。在实际作业场景中，这类重力自锁吊钩特别适合频繁摘挂索具的流水线吊装作业、高空起重作业，不需要作业人员伸手到钩口位置手动按压防脱卡簧，既降低了作业人员的操作风险，又提升了吊装作业的摘挂效率，相比传统带弹簧防脱片的吊钩，其纯机械重力锁止的结构寿命更长，不会因为弹簧疲劳断裂失去防脱功能，长期使用的维护成本更低。

建模过程中对各个铰接部件的运动间隙做了动态模拟，验证了空载、满载、索具偏载等不同工况下锁止摆臂的动作行程，保证在最大允许偏载角度下，锁止摆臂依然能够完全封闭钩口，不会出现锁止不到位的情况；所有销轴的配合公差都按照机械设计的间隙配合标准选取，既保证转动灵活无卡滞，又不会因为间隙过大导致钩体出现横向晃动，影响起升过程的稳定性。钩体表面的轮廓都做了倒钝处理，没有尖锐的棱角，避免挂设索具时割伤吊装带、钢丝绳的纤维或钢丝，延长配套索具的使用寿命。
