伺服驱动板卡扣式3D打印屏蔽盖板

项目分类:通讯工具类 发布时间:2026-01-21 ID:1130141
  • 伺服驱动板卡扣式3D打印屏蔽盖板
  • 伺服驱动板卡扣式3D打印屏蔽盖板
  • 伺服驱动板卡扣式3D打印屏蔽盖板

在嵌入式视觉开发与小型运动控制模组的装配场景中,OpenMV Cam配套的伺服驱动板往往直接裸露在设备外壳内部,日常调试插拔排线时很容易被周边线材剐蹭排针,车间多尘环境下也容易积累金属碎屑造成引脚短路,这款屏蔽盖板就是针对这类实际装配痛点设计的防护结构。

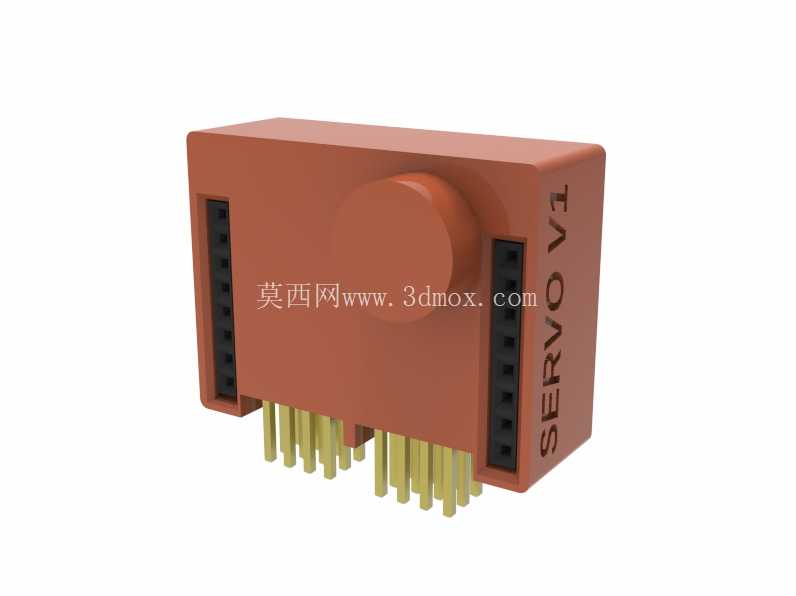

从结构设计逻辑来看,盖板整体采用与驱动板外轮廓匹配的长方体造型,侧边预留了与驱动板排针位置完全对齐的镂空槽位,安装后不会遮挡两侧的排针接口,不影响原有排线的插拔操作。盖板顶面的圆形凸台是特意做的加强结构,对应驱动板上核心驱动芯片的位置,既可以避免盖板受压直接挤压芯片引脚,也能在多块模组堆叠存放时起到支撑限位作用,防止上层模组直接压到驱动板的贴片元件。侧面印刻的SERVO V1标识做了凹陷处理,3D打印时不需要额外支撑就能直接成型,装配后可以快速识别驱动板版本,避免同类型模组混装时出现版本错配的问题。

安装结构采用全周卡扣式设计,卡扣的倒扣量控制在0.8mm,刚好卡在3D打印OpenMV Cam外壳的预设卡槽内,不需要额外螺丝或者胶水固定,装配时对准位置均匀施压就能卡入到位,整个装配过程不需要额外工具。需要注意的是,针对不露排针的驱动板版本,卡扣的卡合量做了适配调整,一旦卡入到位后,卡扣会完全嵌入外壳的卡槽内侧,强行撬动很容易造成驱动板贴片元件脱落,因此设计时就明确了该版本盖板为半永久式防护结构,适合装配完成后不需要频繁拆解驱动板的使用场景。如果需要后期维护拆解,要选用宽度3mm以内的塑料撬片,从卡扣与外壳的缝隙处逐步施力撬开,严禁使用一字螺丝刀等金属工具直接撬动,避免金属工具滑脱刮伤驱动板上的阻容元件或者造成焊盘脱落。

从安装边界尺寸来看,盖板装配完成后,整体突出驱动板顶面的高度为4.2mm,不会超出OpenMV Cam外壳的顶部安装平面,搭配镜头底座时不会出现干涉问题;盖板两侧的排针镂空槽宽度为2.5mm,刚好留出排针插拔的操作空间,不会与杜邦线的插头产生摩擦。底部的排针让位槽深度为3mm,装配后盖板底面与驱动板板面之间保留0.2mm的间隙,避免盖板直接压在驱动板的贴片元件表面,防止长期使用后因为应力挤压造成元件虚焊。盖板的壁厚统一设置为1.5mm,采用常规PLA或者PETG材料打印时,既具备足够的结构强度,日常磕碰不会出现开裂,也不会因为壁厚过大造成打印时间过长、材料浪费的问题。

在实际应用场景中,这款盖板可以有效隔绝车间环境中的金属碎屑、焊接飞溅的小焊渣落到驱动板排针之间,避免出现引脚短路的问题;同时在多台设备并排安装的机柜内,盖板可以阻挡相邻设备排线的绝缘层长期摩擦驱动板焊点,防止绝缘层破损后造成电路故障。对于教育场景下的学生实训使用,盖板也能避免初学者在插拔排线时用力不当掰弯排针,或者手上的静电直接接触驱动芯片造成元件击穿。设计时特意没有在盖板上开设额外的散热孔,是因为伺服驱动板的核心芯片工作温升不超过15℃,封闭的盖板结构反而能更好地阻挡灰尘进入,实际连续运行测试中,加盖板后的驱动板工作温度与裸露状态下的温差不超过2℃,完全满足长时间稳定运行的散热要求。
