薄壁轴内支撑参数化套筒结构设计

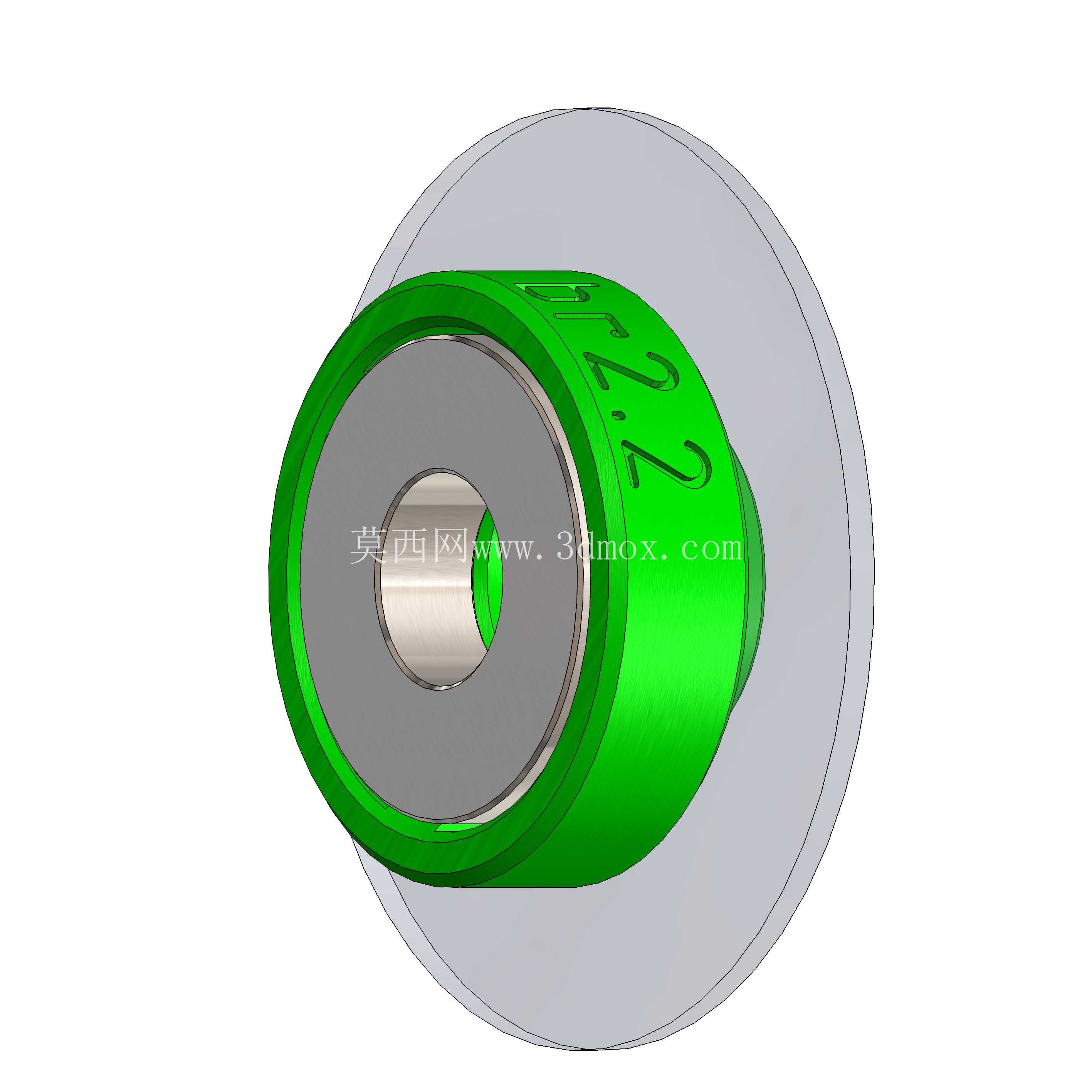

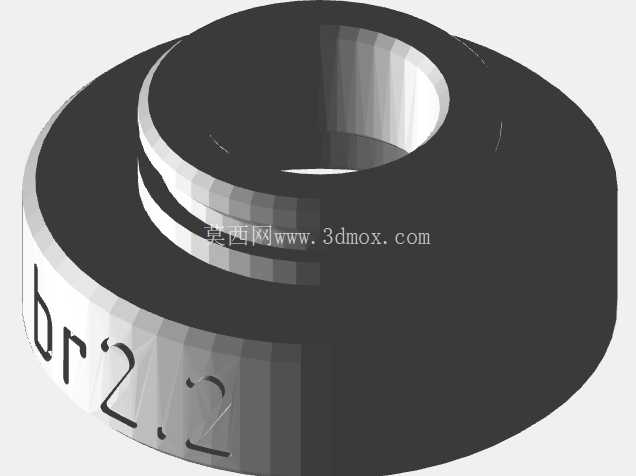

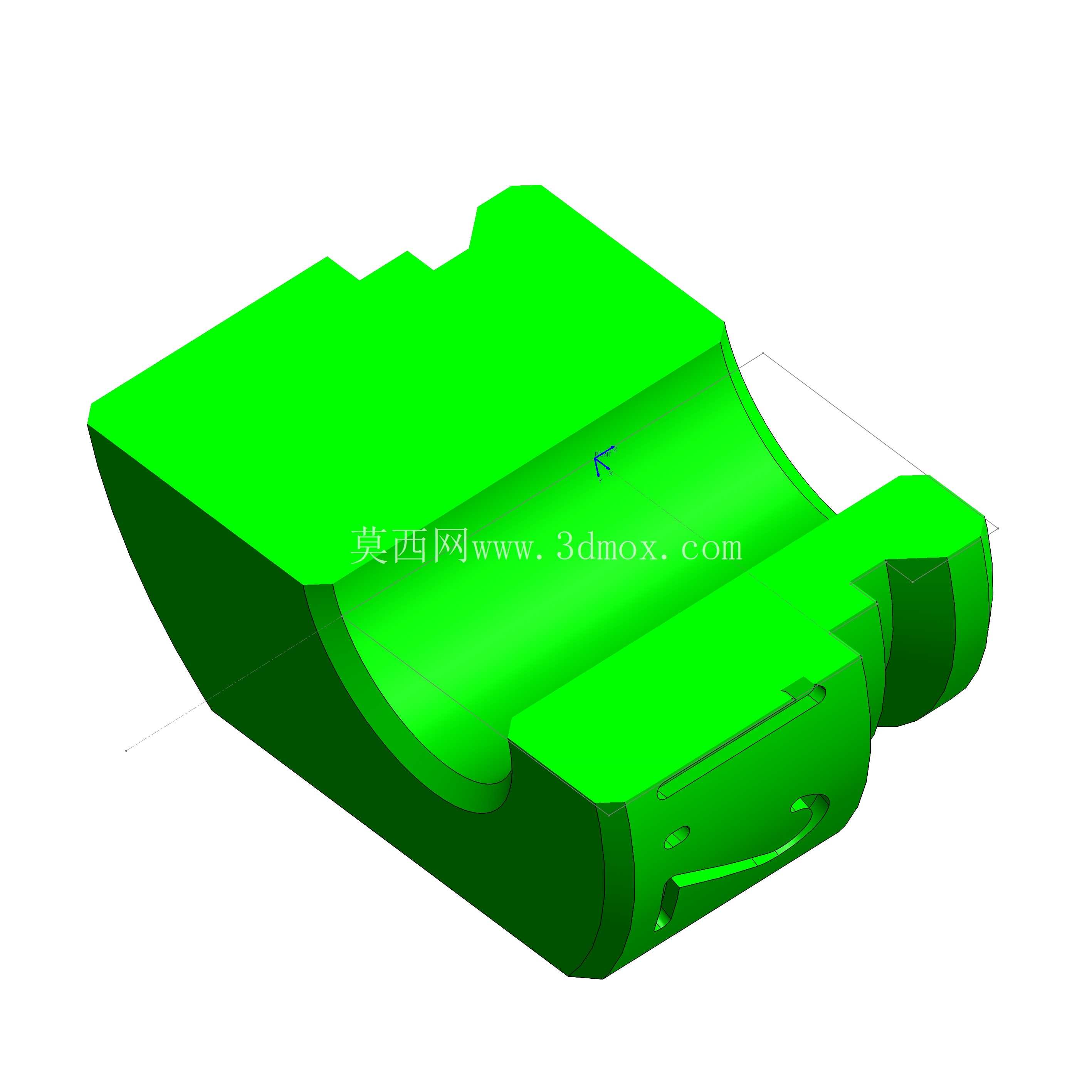

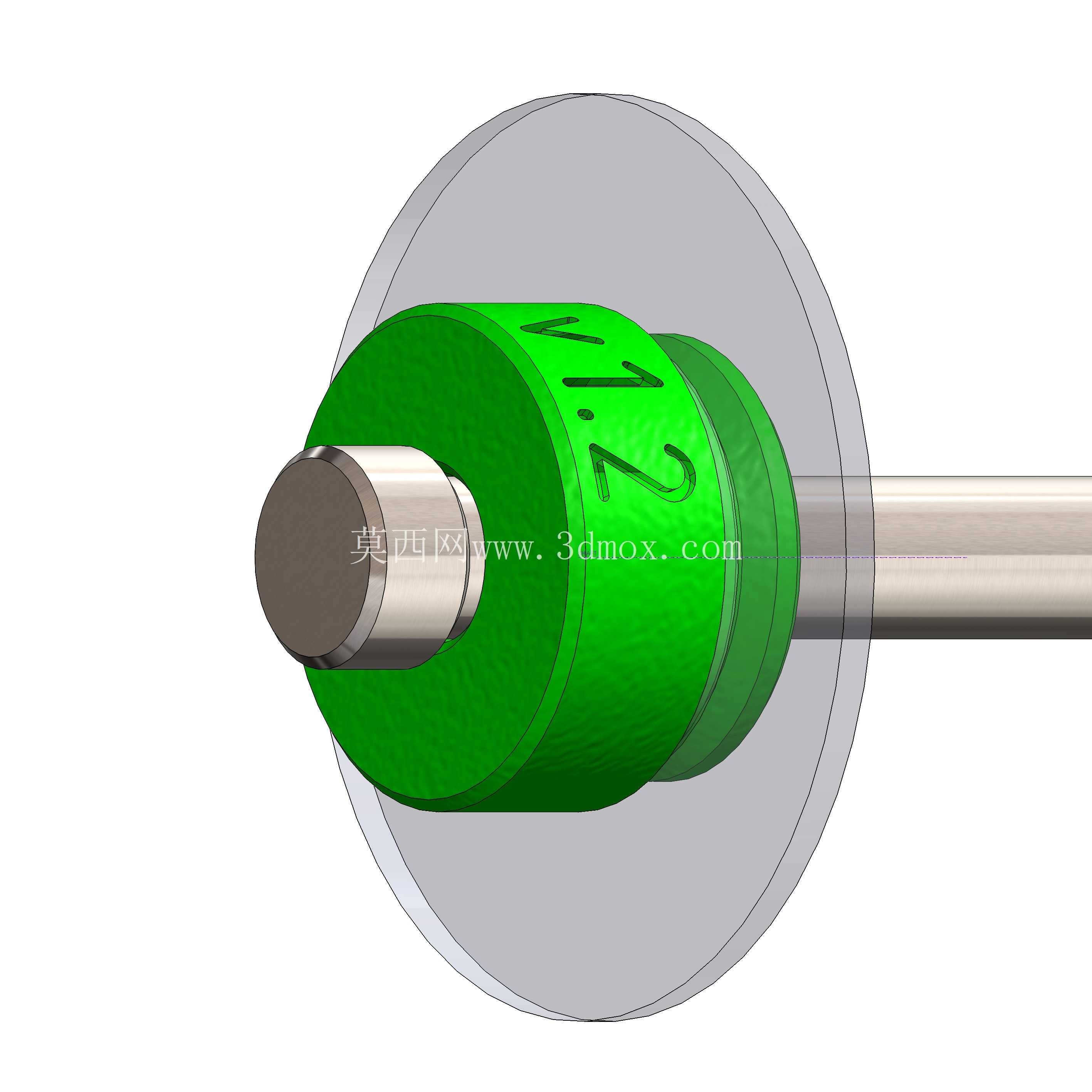

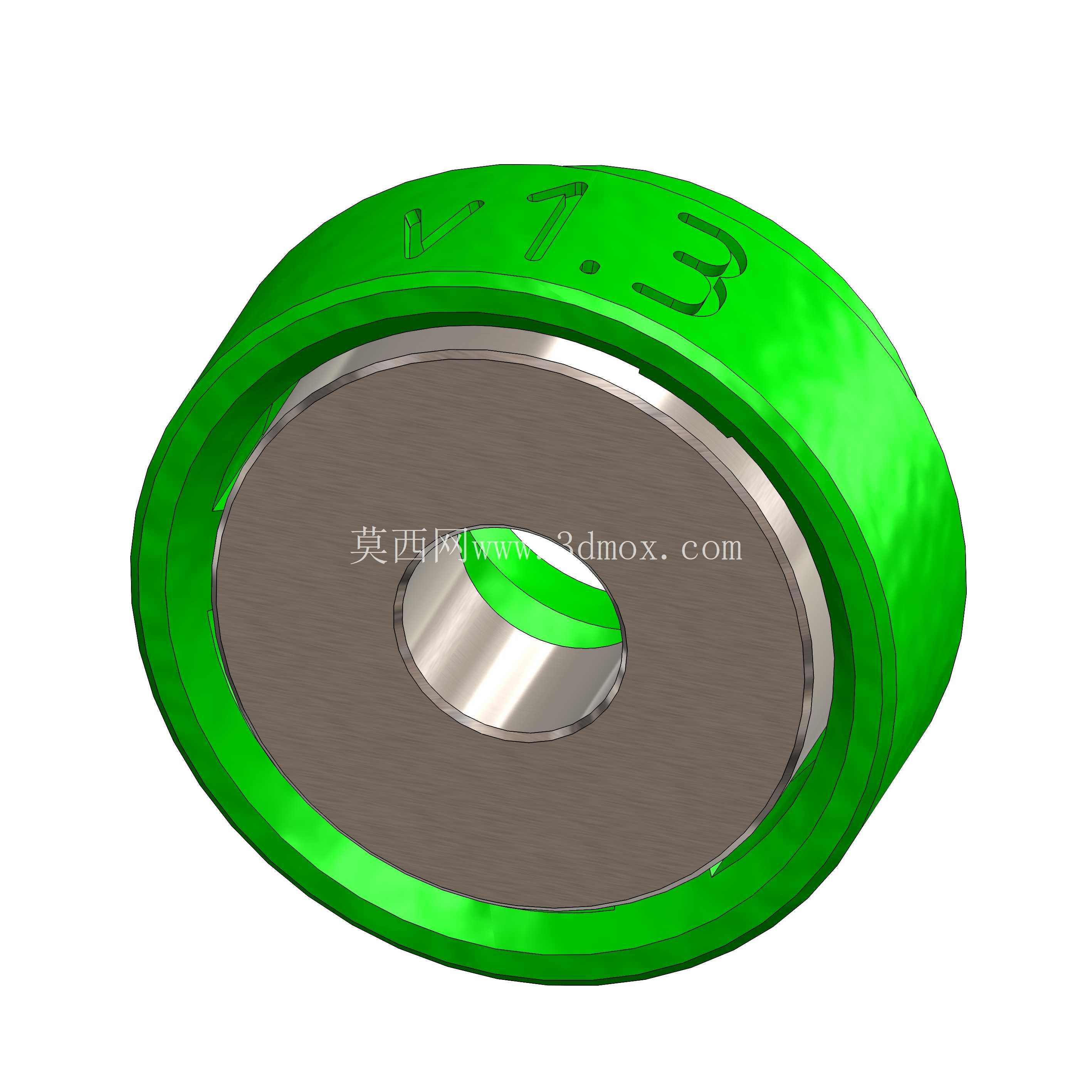

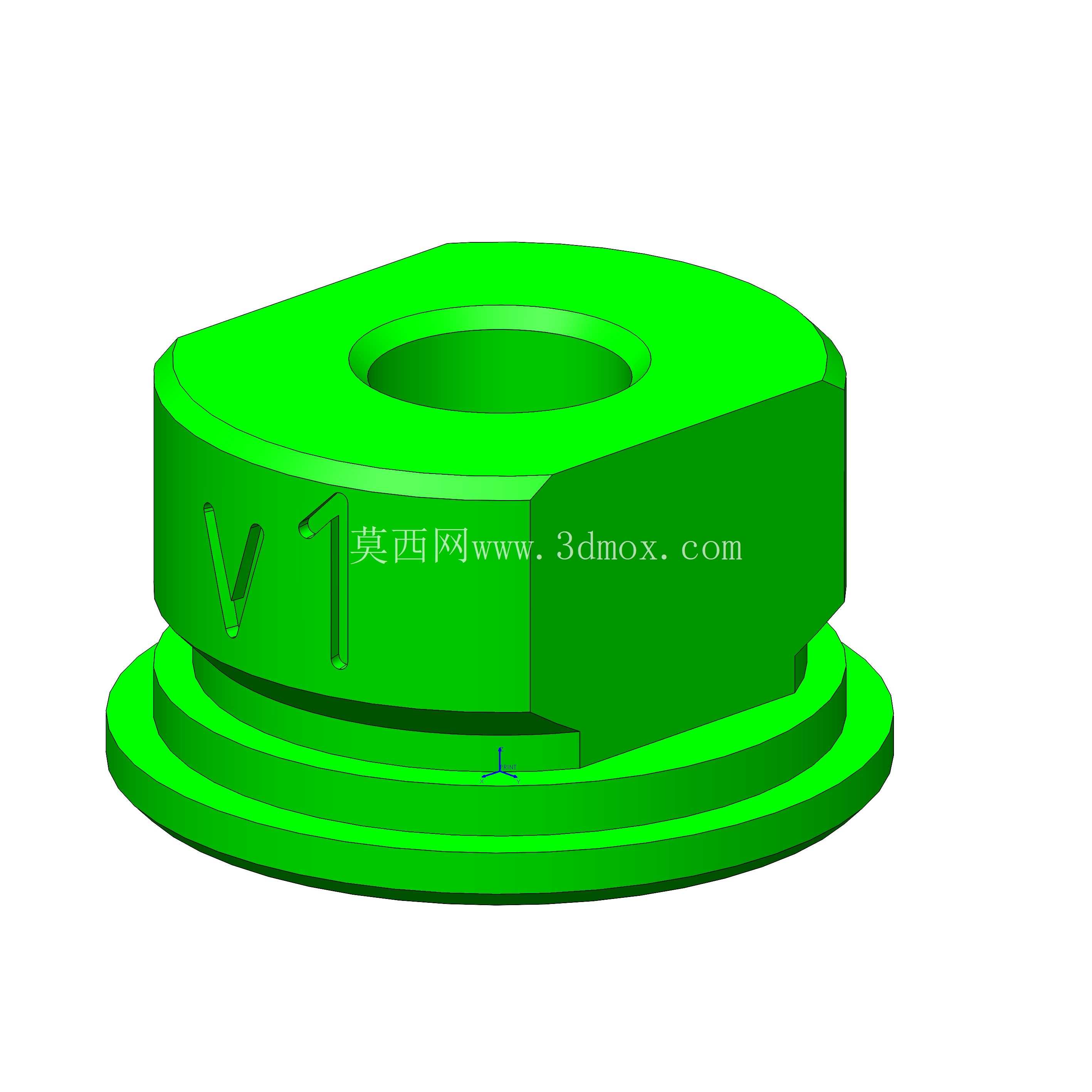

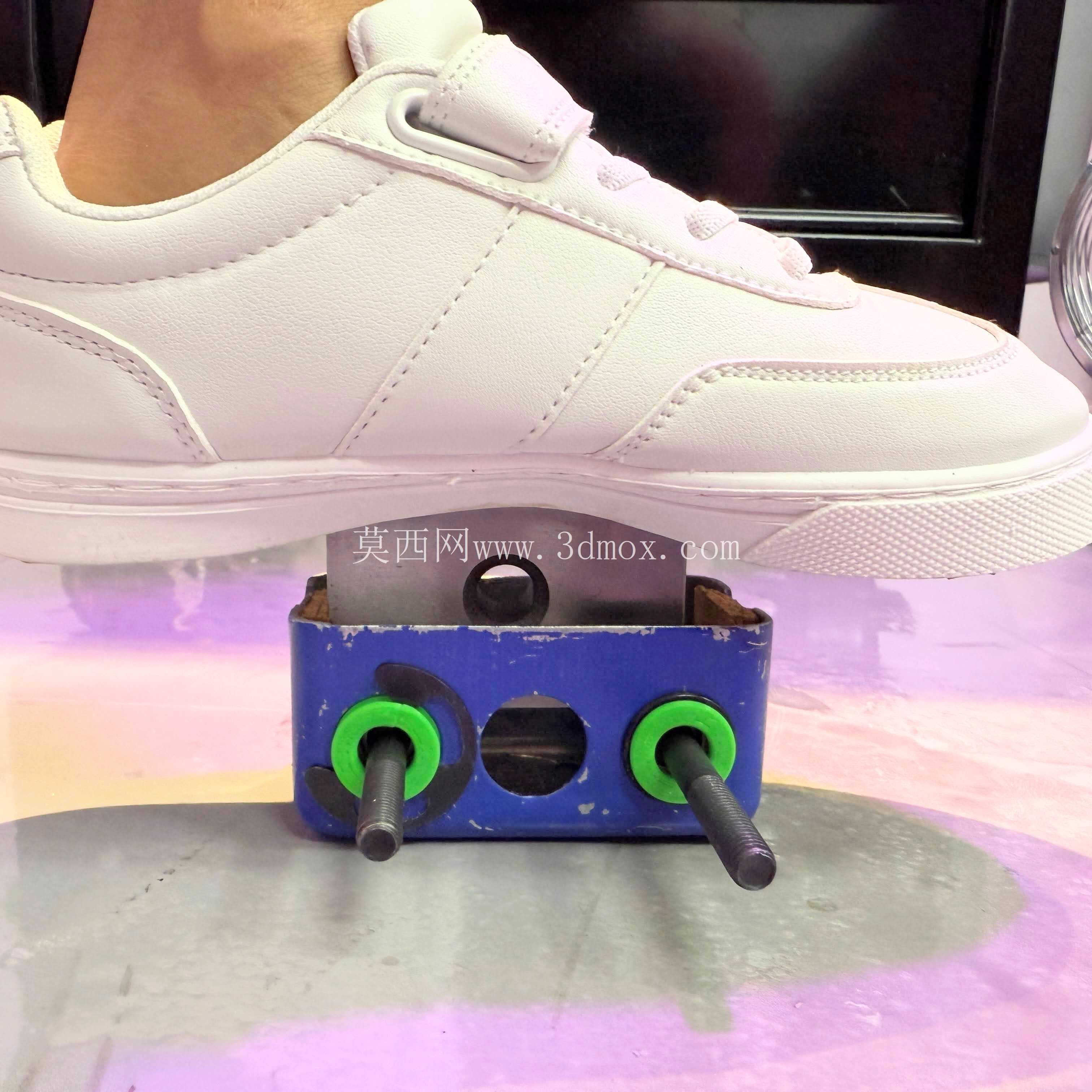

在轻量化传动结构、小型开源机械组件的装配场景中，薄壁类轴系的支撑定位一直是容易被忽略却直接影响整机运行稳定性的环节——不少小型传动机构为了压缩整体重量与安装空间，会选用壁厚较薄的光轴作为传动载体，这类轴件自身径向刚度有限，若直接与传动轮、负载件硬接触，长期受径向载荷作用很容易出现局部弯折、配合面磨损松旷的问题，严重时甚至会出现轴件从配合位脱出的故障。这款参数化套筒正是针对这类痛点开发的内支撑构件，核心作用是嵌装在薄壁轴的内壁对应位置，为轴件提供均匀的径向支撑力，分散外部载荷带来的局部应力，避免薄壁轴出现局部形变。

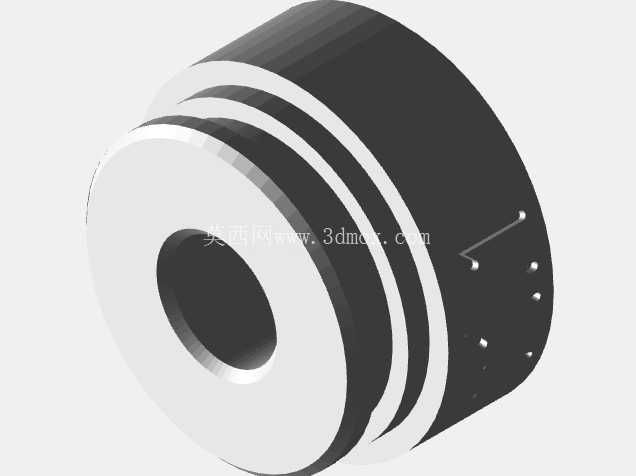

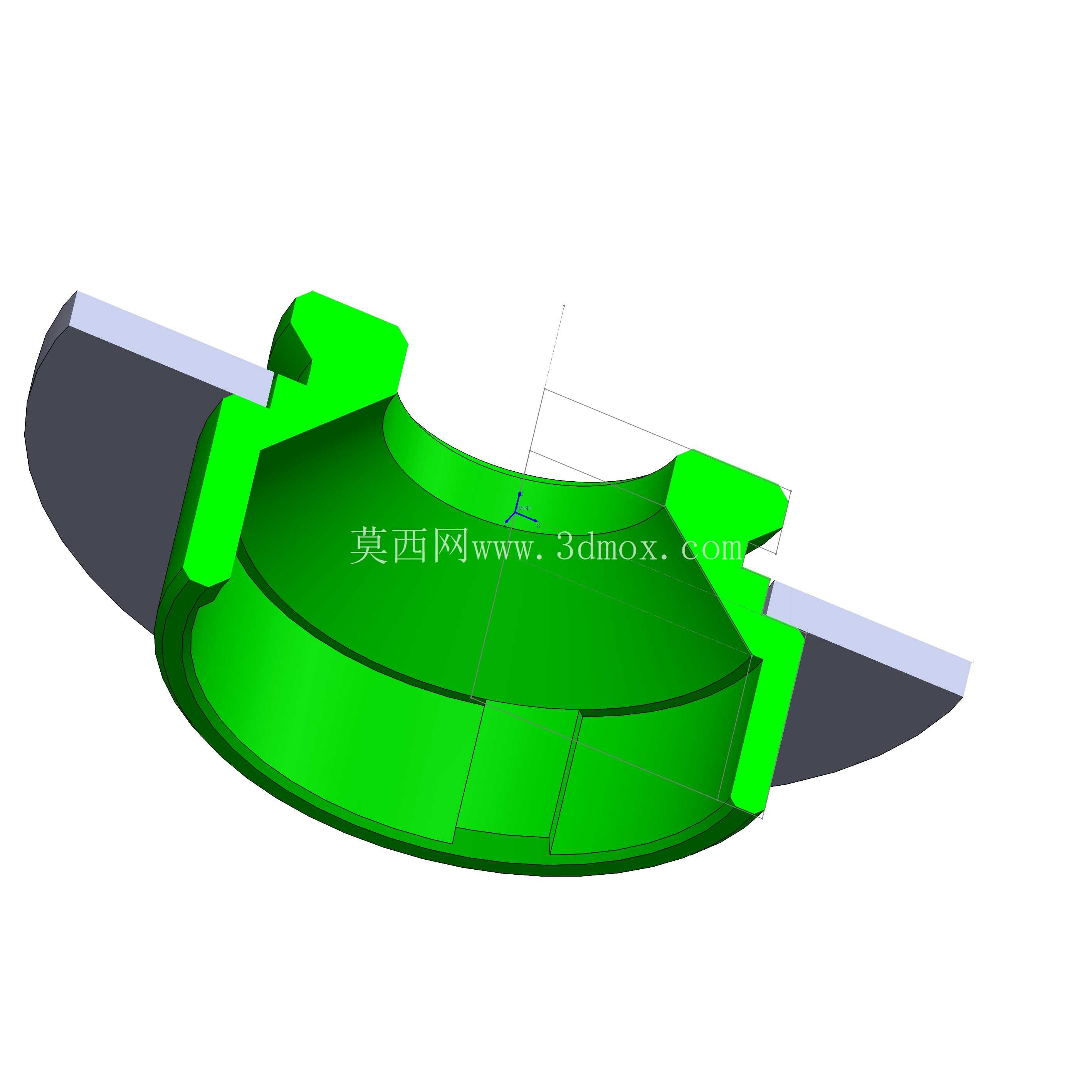

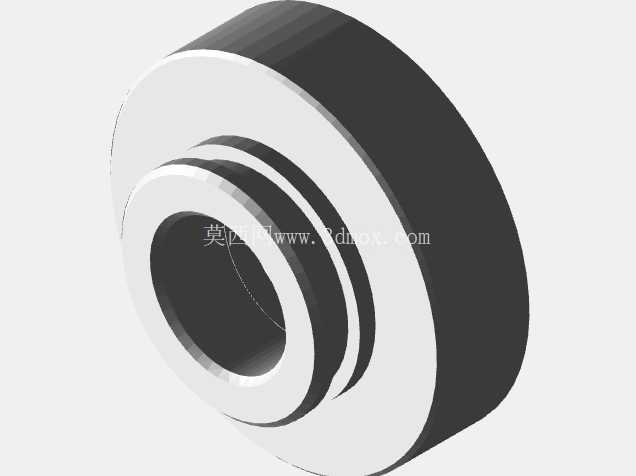

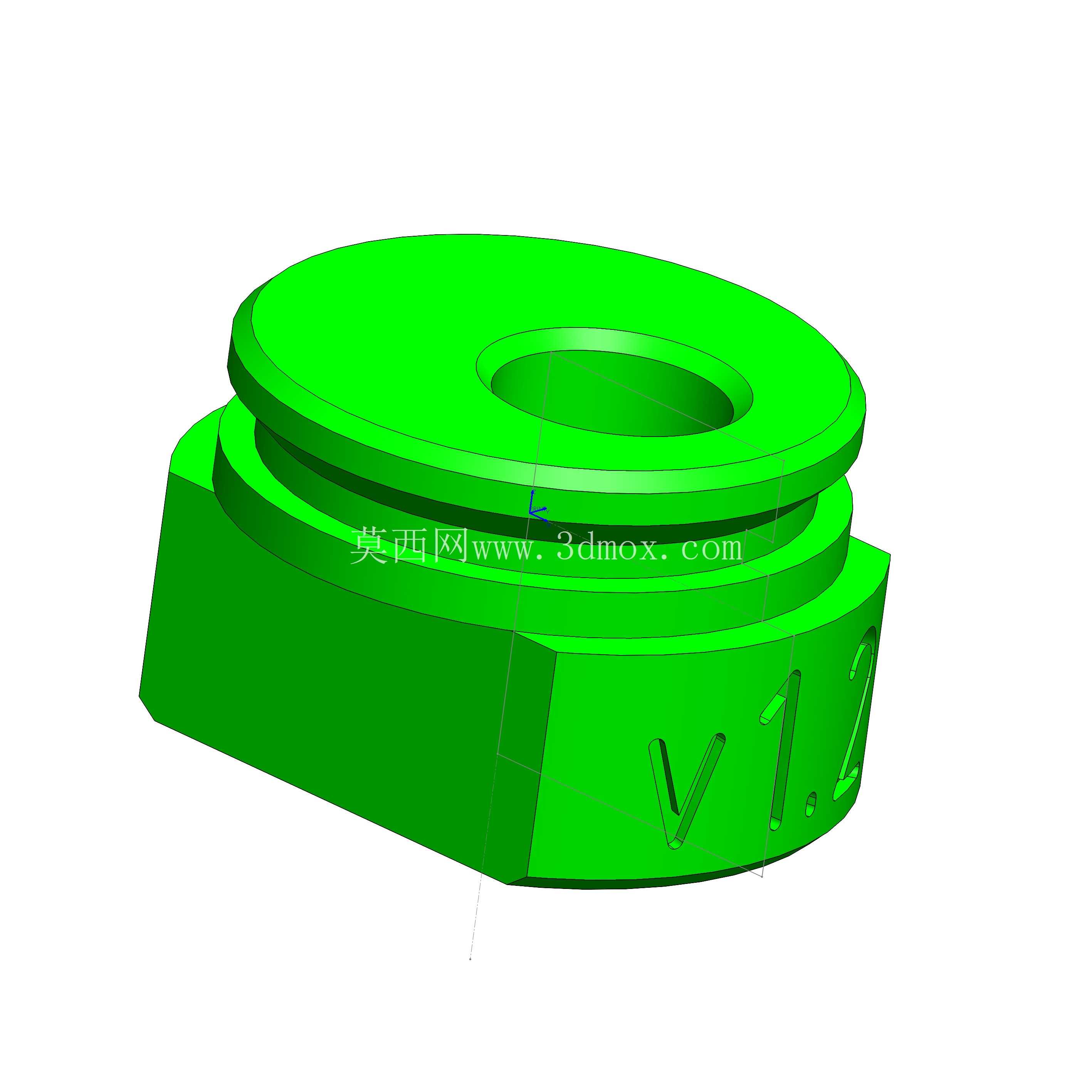

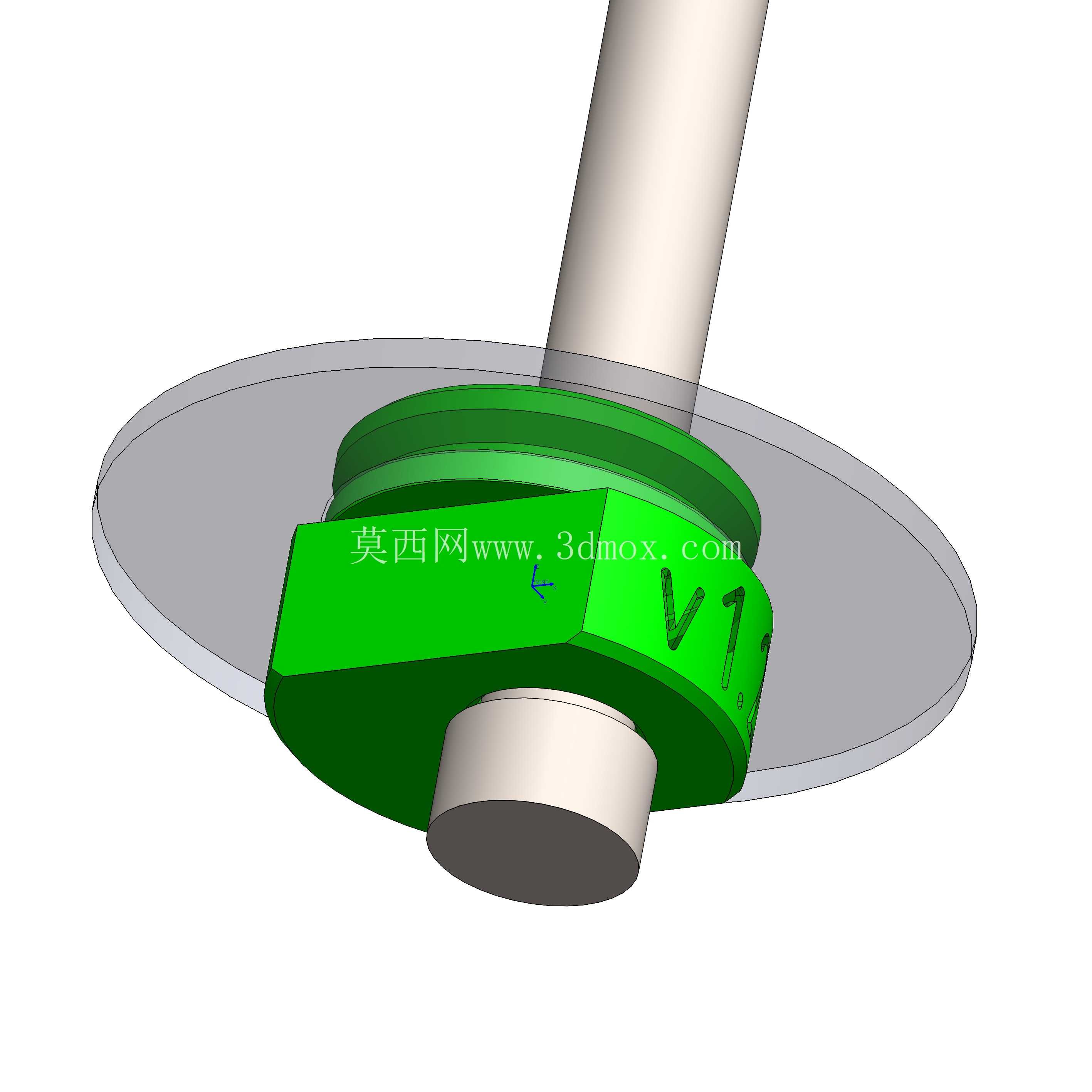

从实际功能特性来看，这款套筒在设计阶段就围绕配合可靠性做了多轮验证：套筒外壁与薄壁轴内壁的配合公差经过反复调校，既不会因为过盈量过大导致薄壁轴装配时出现胀裂变形，也不会因为间隙过大导致装配后出现径向窜动，常温下手动压入即可完成装配，不需要额外的加热或专用工装，适配小批量DIY制作、实验室原型机搭建的装配条件。套筒自身的结构做了等强度优化，在保证支撑刚度的前提下尽可能去除了非必要的材料，整体重量控制在较低水平，不会给轴系增加过多的转动惯量，适配高速轻载的传动场景。考虑到不同使用场景的锁定需求，套筒的端部预留了标准的挡圈槽与O型圈安装位，装配完成后可以根据实际载荷情况，选用轴用挡圈或者标准O型圈完成轴向锁定，避免套筒在轴内出现轴向窜动，即使是在有一定振动的工作环境下，也能保持稳定的支撑位置，不会出现移位失效的问题。

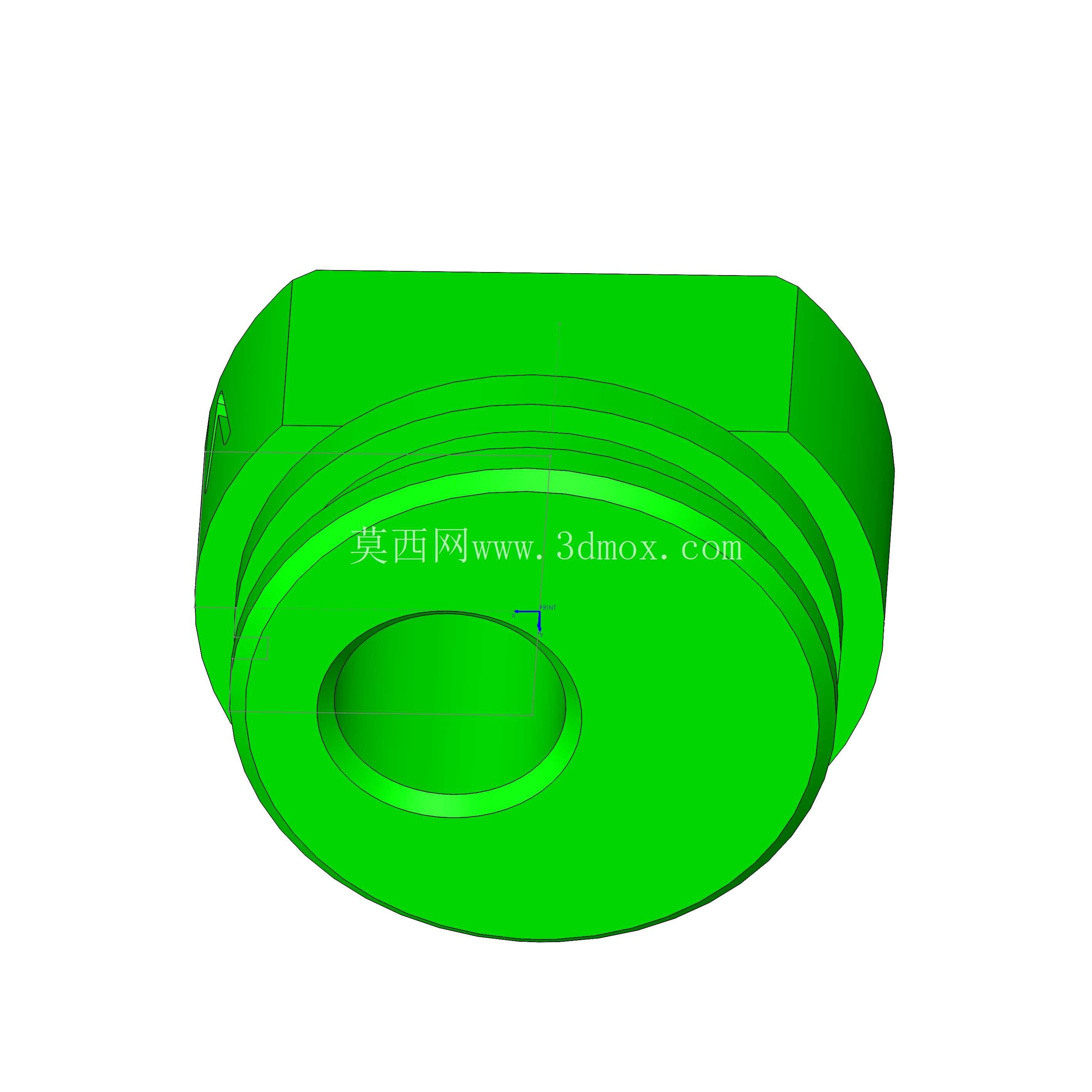

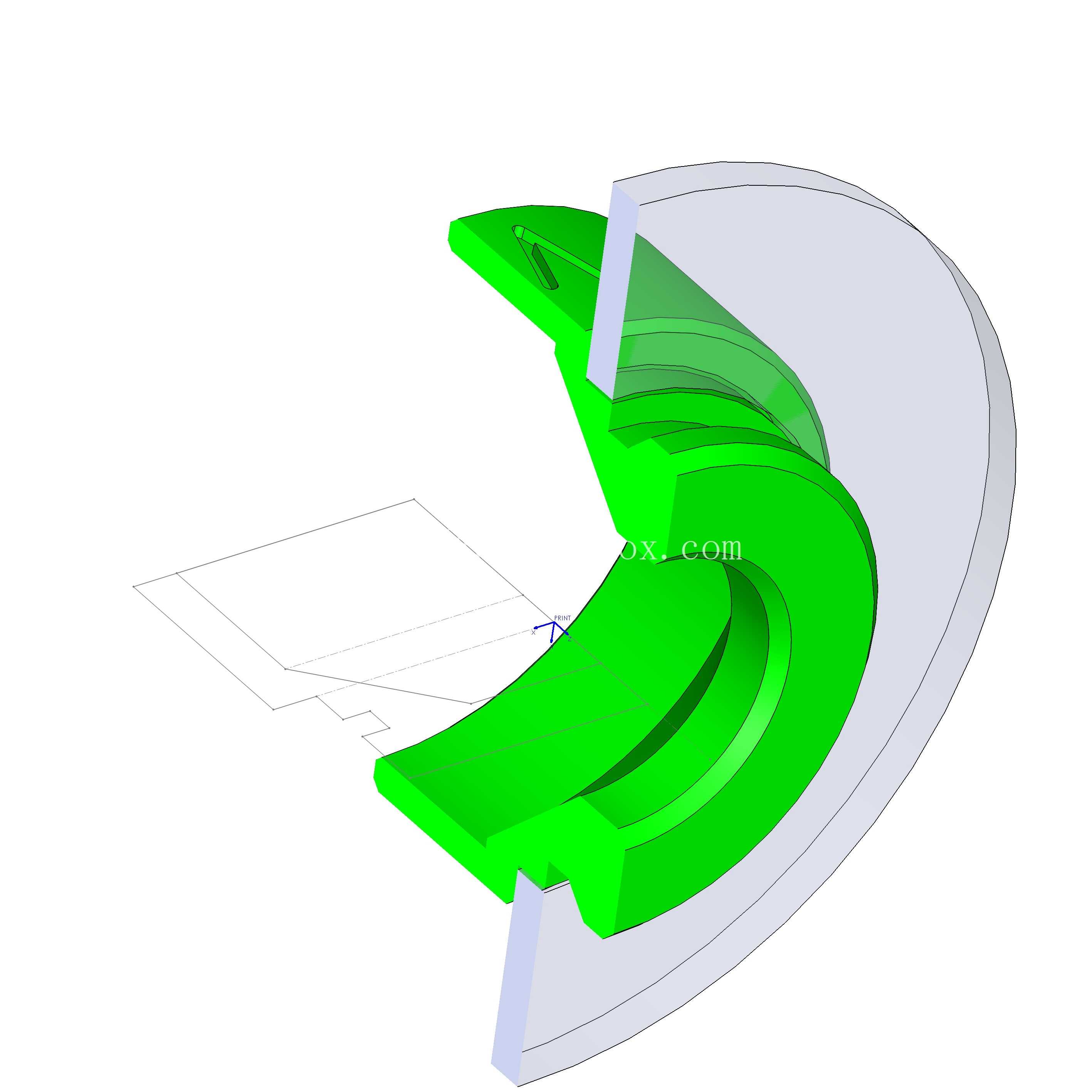

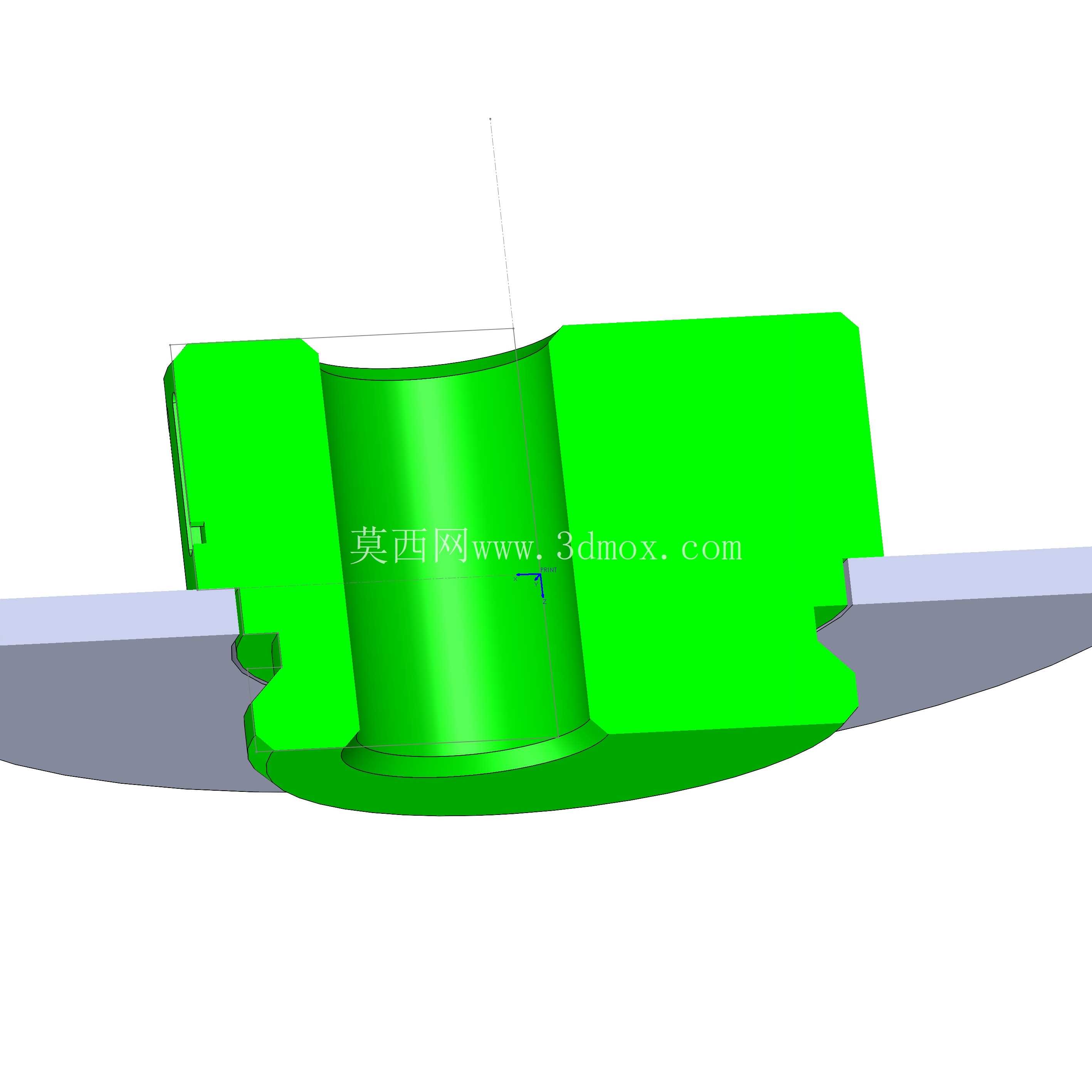

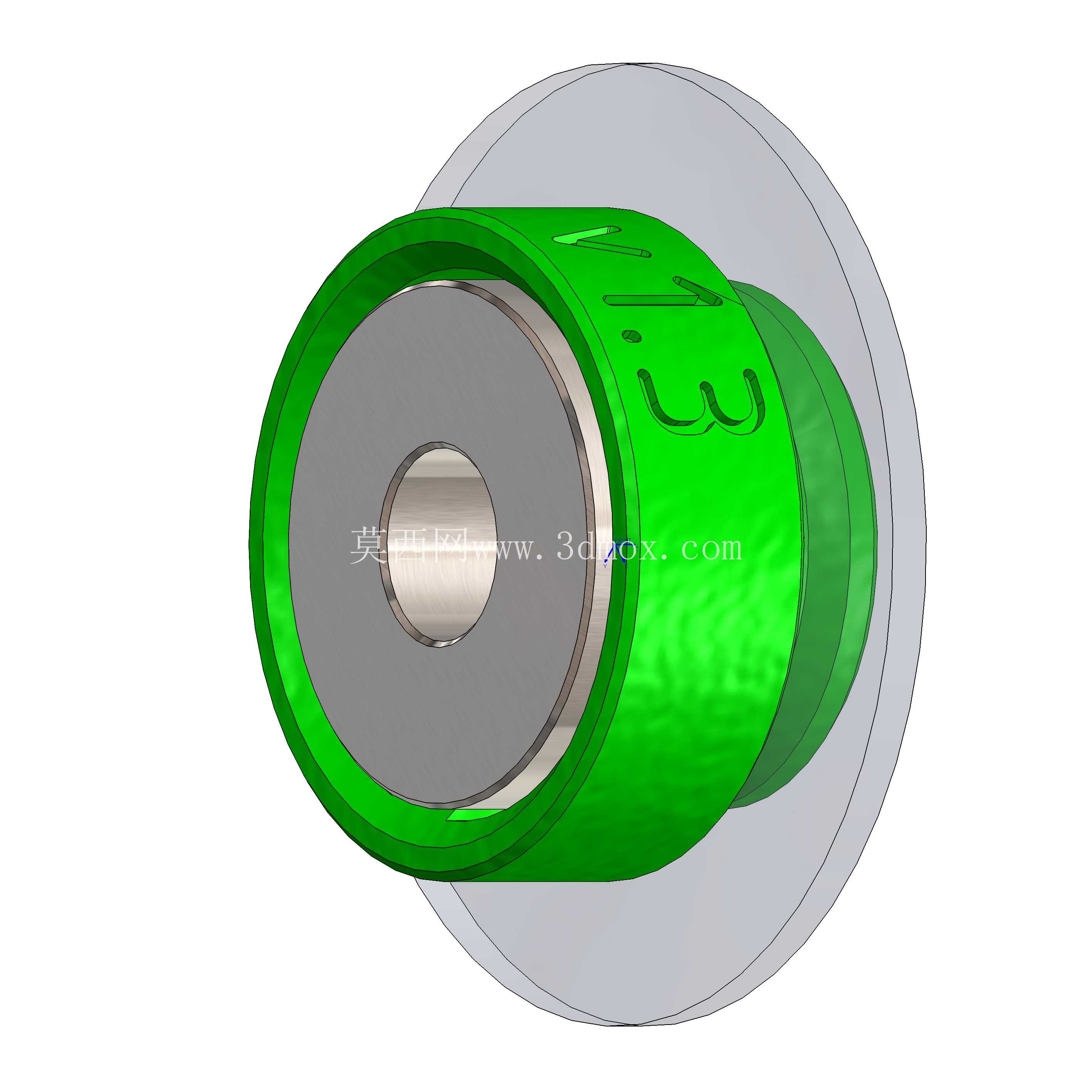

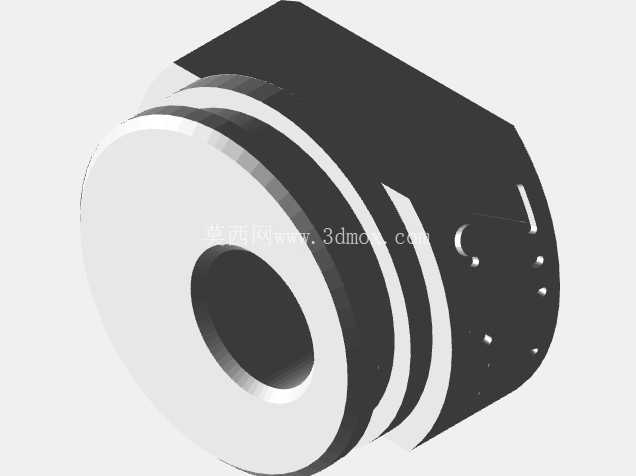

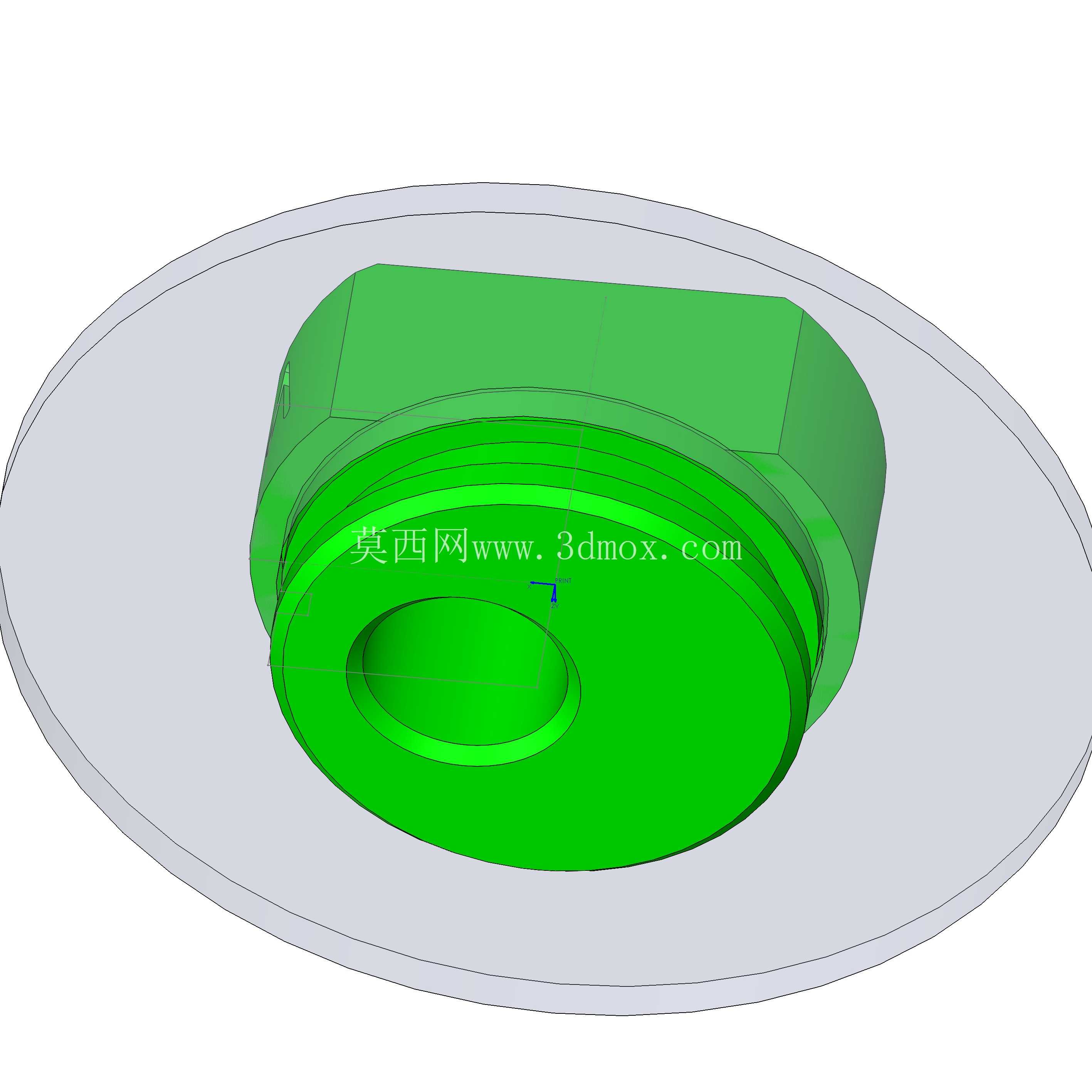

设计思路上，这款套筒采用了全参数化的建模逻辑，所有关键尺寸都设置了可调整的参数关联，使用者可以根据自己所用薄壁轴的内径、所需支撑的长度、配合件的安装尺寸，直接修改对应参数就能生成适配不同规格的套筒模型，不需要重新从零开始绘制结构，大幅提升了定制化设计的效率。套筒的外圆面做了细微的防滑纹理处理，既可以增加与薄壁轴内壁的接触摩擦力，辅助提升轴向锁定的可靠性，也能在3D打印制作时减少层间错位带来的配合误差，哪怕是采用普通FDM3D打印机制作，也能获得满足使用要求的配合精度。套筒的一端做了导向倒角处理，压入装配时可以自动找正轴心，不会出现偏斜卡滞的问题，降低了装配难度。

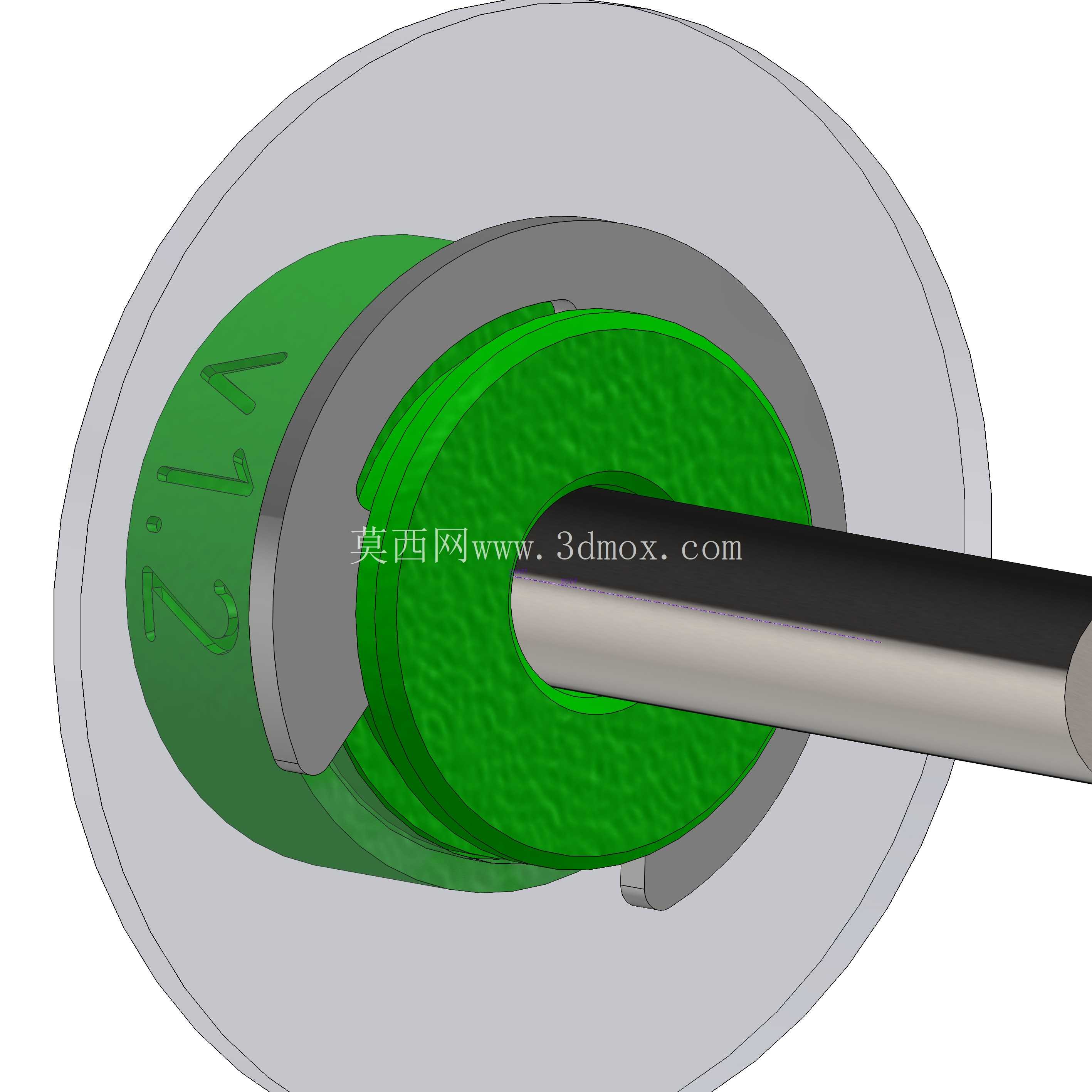

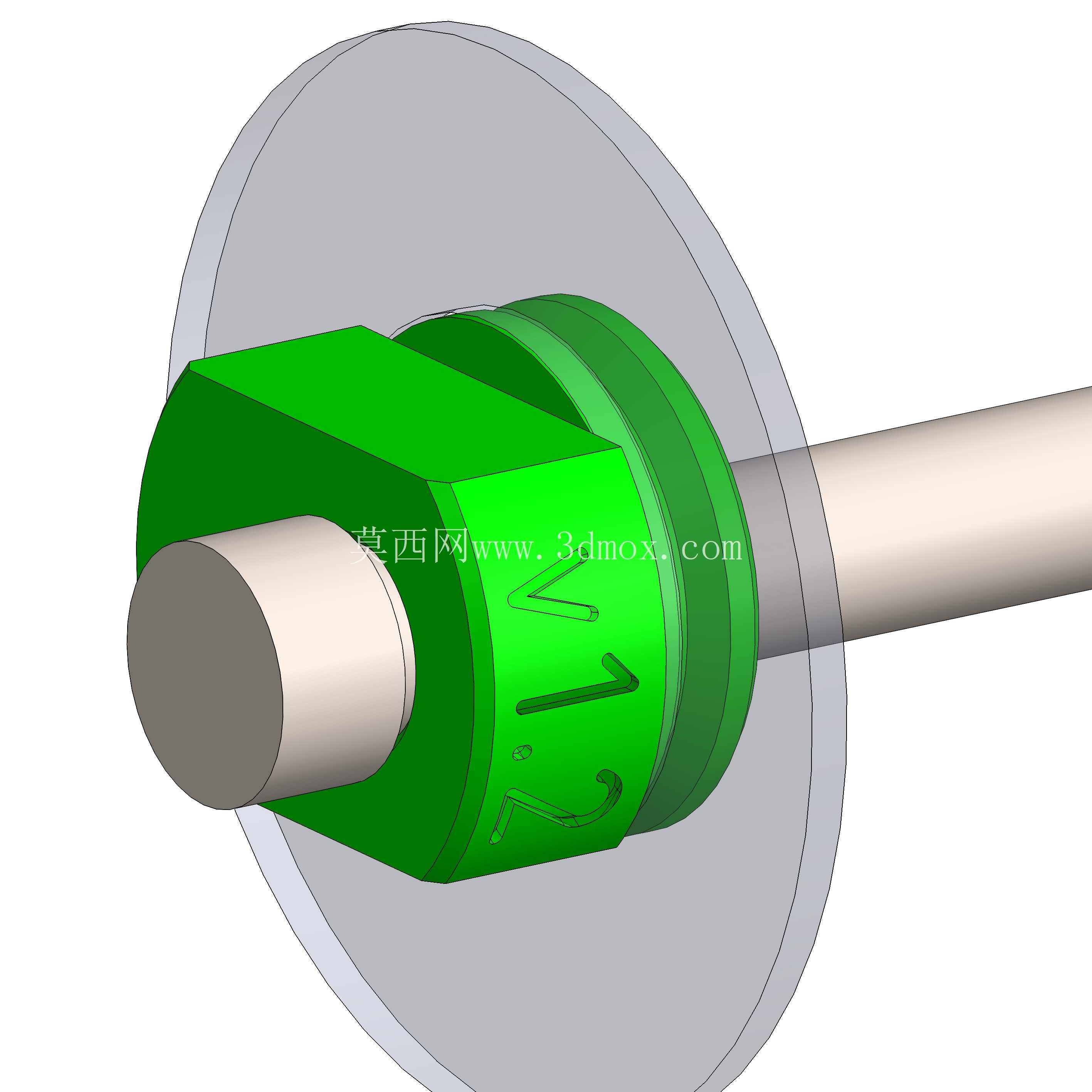

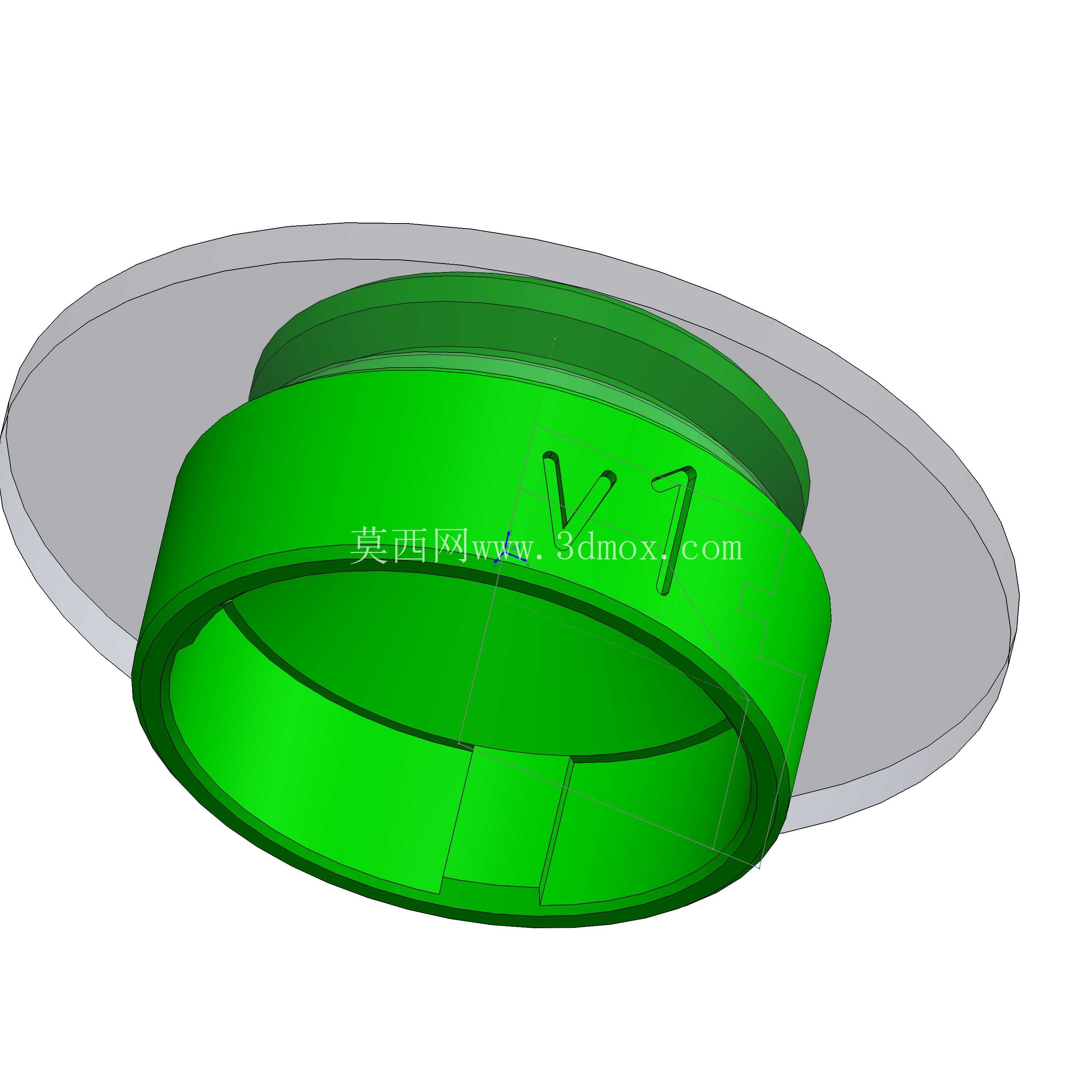

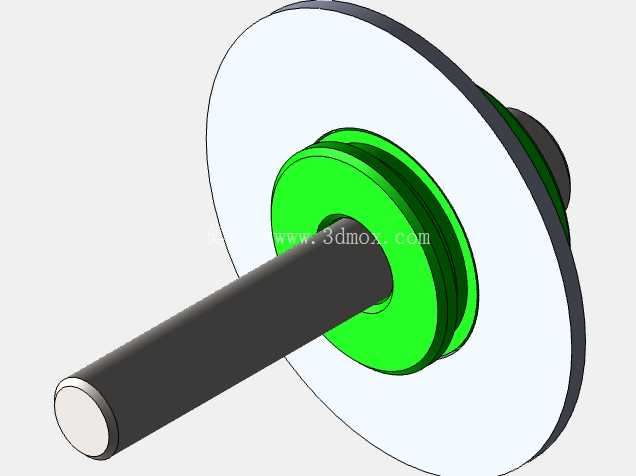

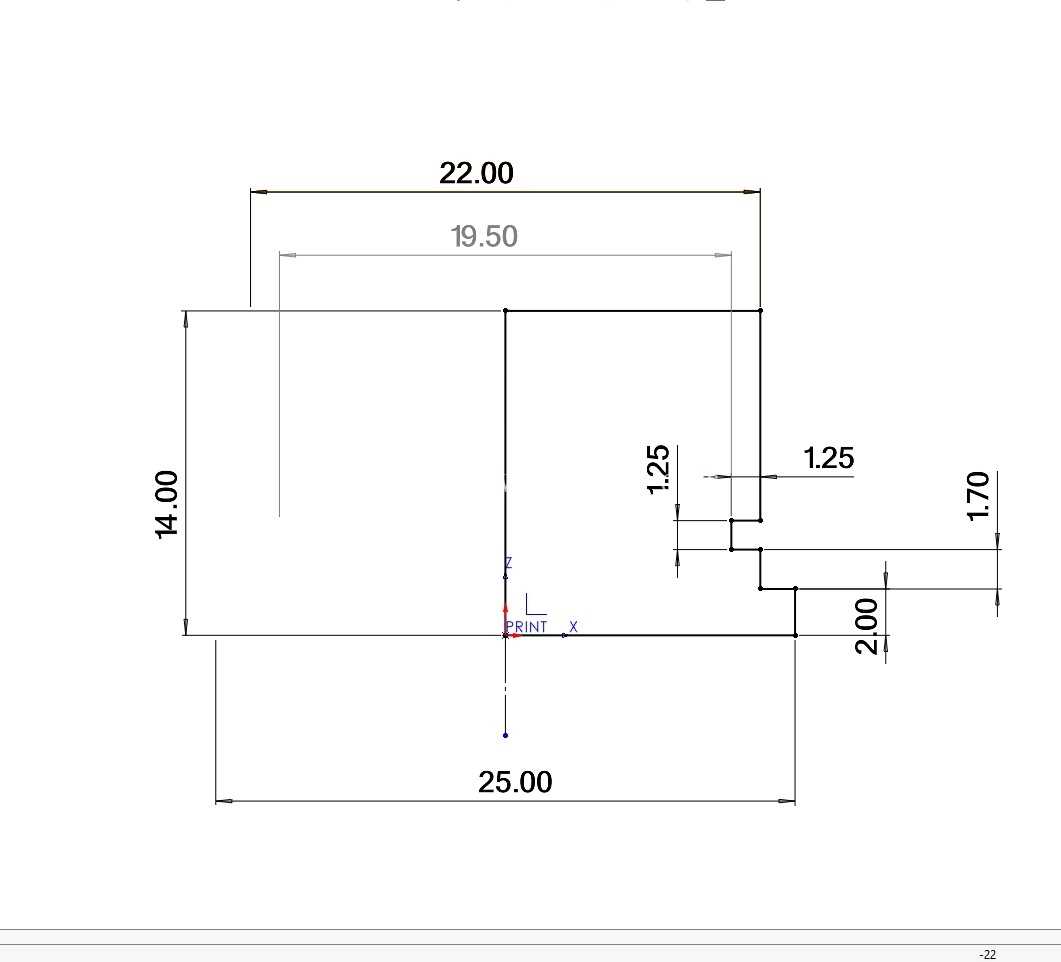

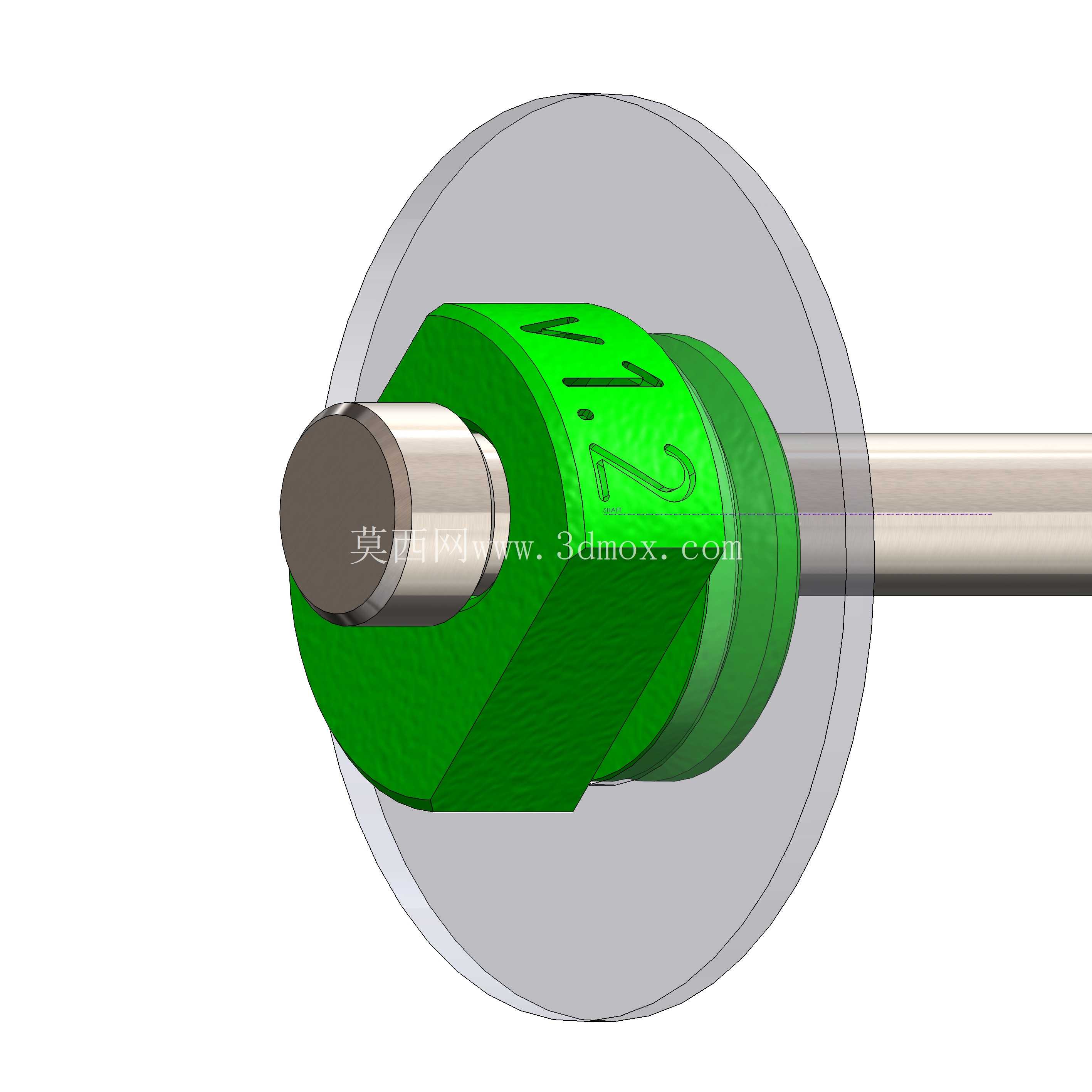

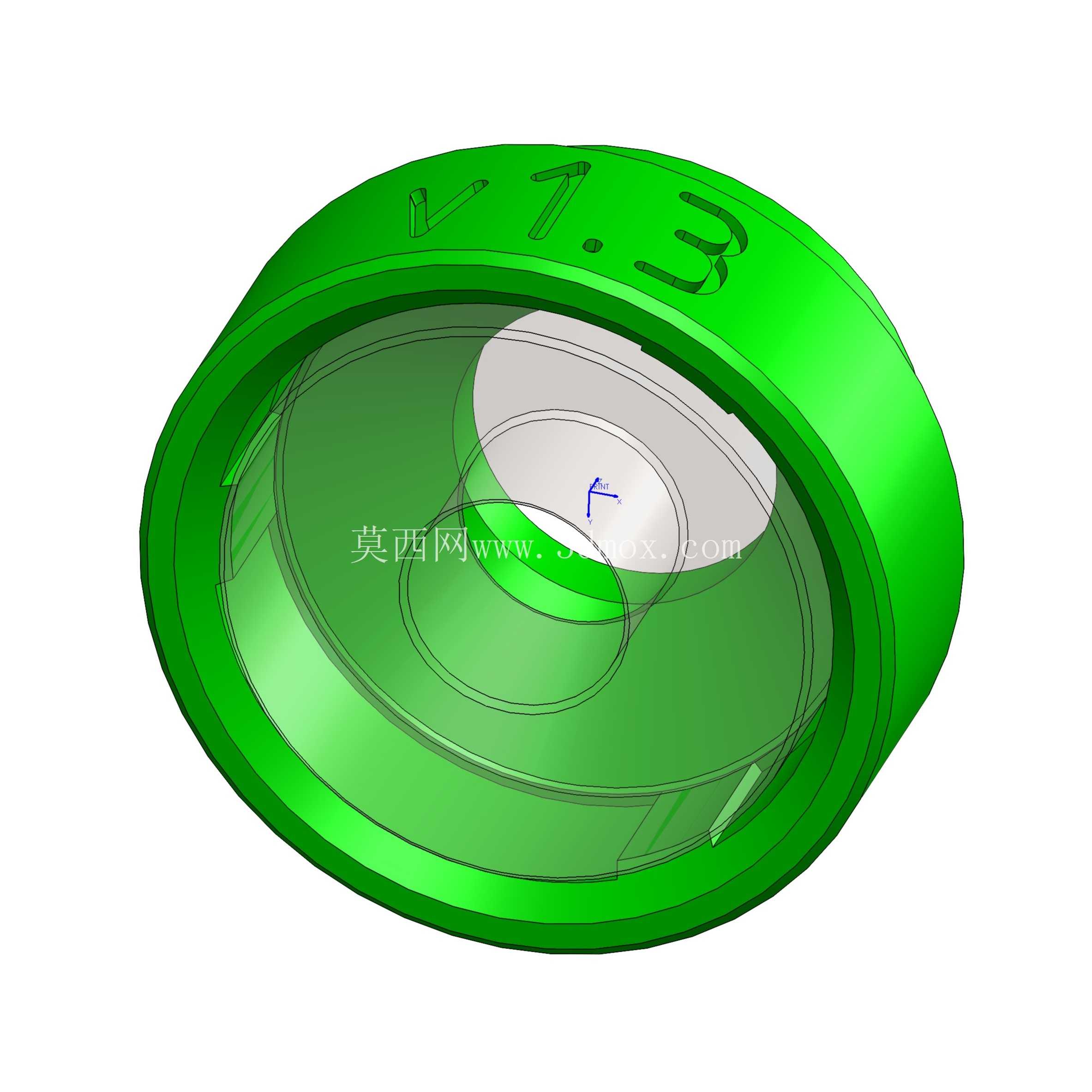

从安装边界与尺寸适配来看，这款套筒的轴向长度与支撑段的外径可以根据实际需求灵活调整，基础版本的尺寸适配常见的4mm直径薄壁轴，支撑段的径向尺寸完全包覆在薄壁轴的内壁范围内，不会超出轴件的外圆边界，不会干涉外部轮毂、传动轮、轴承等零件的正常安装。套筒的内孔做了贯通设计，既可以减轻自身重量，也能允许线材、细杆等构件从轴中心穿过，适配穿轴走线、同心轴嵌套等特殊装配需求。套筒的端面做了平整处理，可以与轴端的挡片、端盖等构件完全贴合，不会出现装配间隙。

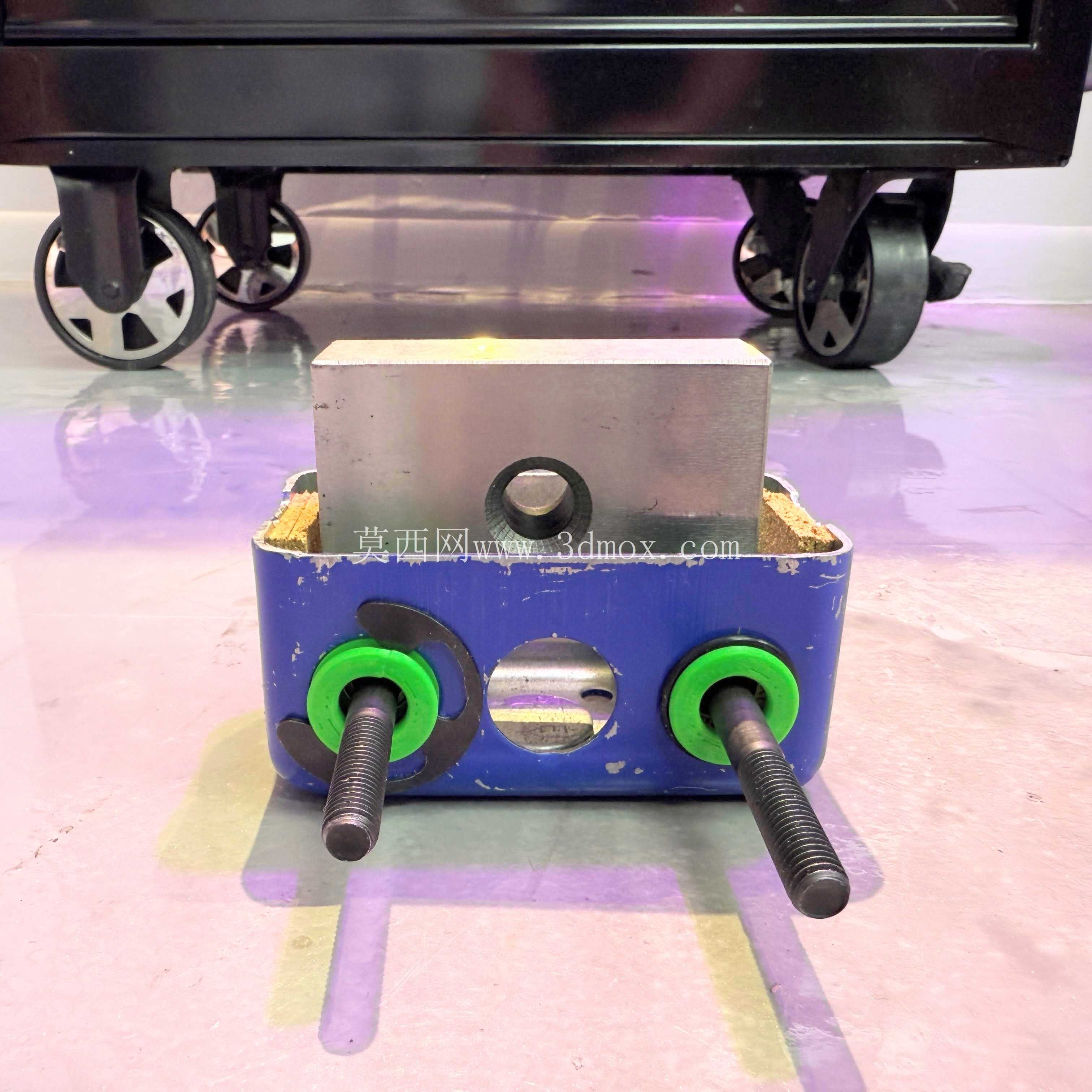

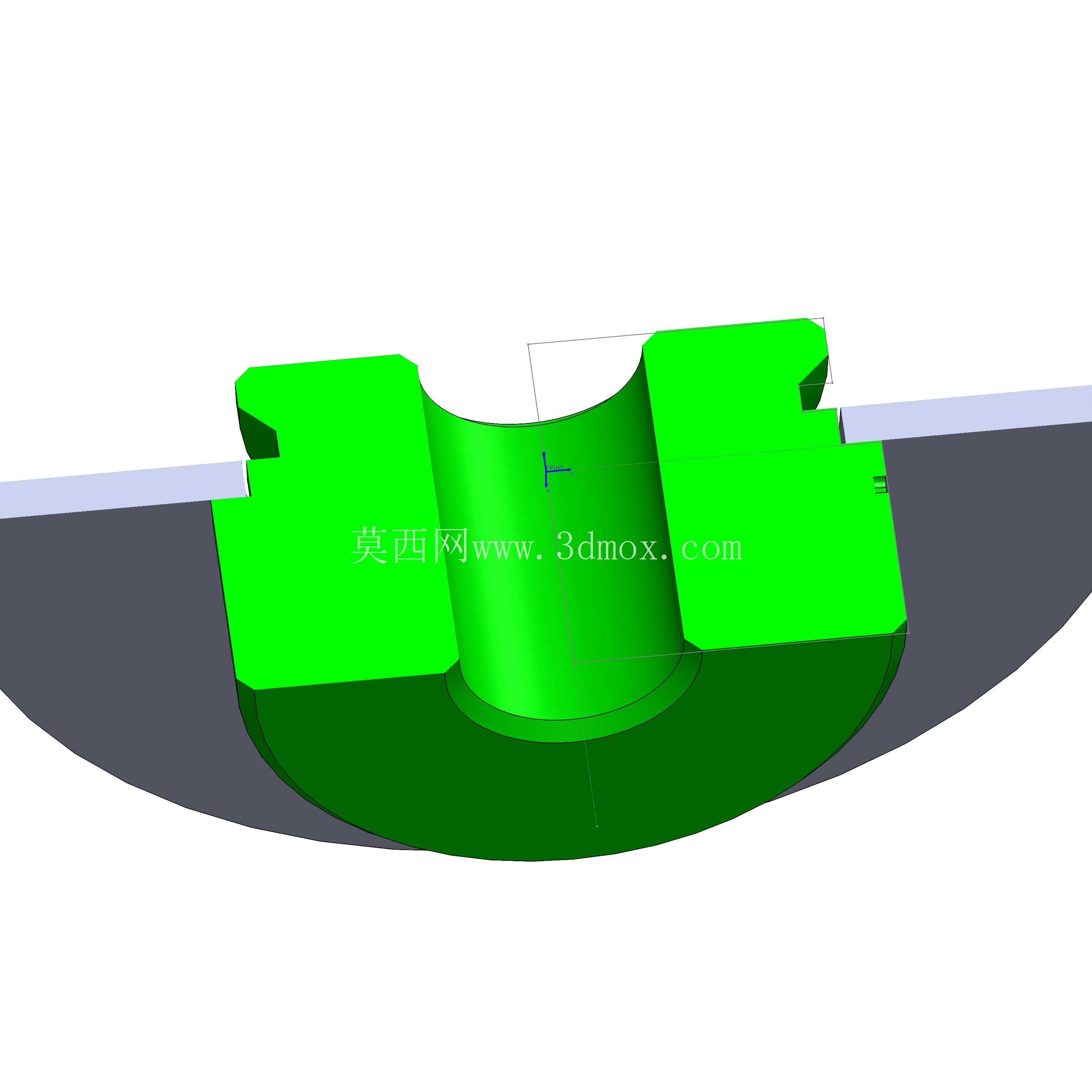

在实际应用中，这款套筒可以作为开源机械轴系的基础通用构件使用，既可以用在小型桌面自动化设备的传动轴支撑上，也可以用在3D打印机、小型雕刻机的轻量化传动结构中，还能适配DIY机器人、小型实验装置的轴系搭建场景，不管是采用3D打印制作原型件，还是采用机加工方式制作金属材质的量产件，这套结构都能直接适配，不需要做额外的结构修改。相较于传统的实心轴支撑结构，这种内嵌式的套筒支撑不需要改变轴件的外部尺寸，就能大幅提升薄壁轴的承载能力，在轻量化设计场景下有着很高的实用价值。
